Вариант 4
Задание 1
Стальной пруток 1 диаметром «d» протягивается через волоку 2 силой волочения «Рв» со скоростью «V». Определить скорость « отстрела» прутка в момент окончания волочения, принимая допущение, что потенциальная энергия его растяжения переходит в кинетическую энергию движения в направлении волочения. Учесть, что скорость "отстрела" складывается со скоростью волочения.
 |
Исходные данные | ||||||||||
Последняя цифра номера зачетной книжки | ||||||||||
4 | ||||||||||
Рв, кN | 80 | |||||||||
d, мм | 15 | |||||||||
V , м/с | 1,6 |
Задание 2
На вал диаметром d =100мм. и массой m =25кг. насажен маховик диаметром D =400мм. и массой m1=100кг. Валу сообщено вращение с частотой
n =300мин-1.
Определить время до полной остановки вала и угол поворота вала до полной остановки после прекращения внешнего воздействия. Коэффициент трения в подшипниках f приведен в таблице.
Исходные данные | ||||||||||
Последняя цифра номера зачетной книжки | ||||||||||
4 | ||||||||||
| 0,03 |
Момент инерции вала вместе с маховиком вычисляется по формуле: J=0,125(md2 +m1D2).
Задание 3
Круглый брус длиной L=1300мм. Нагружен силой Р=1000 N и силой Р1 = 1500 N.
Расстояние а= 300мм., расстояние b =500мм.
Допускаемое напряжение изгиба материала бруса [ sиз]
=240Мпа.
Определить диаметр стержня в месте приложения силы Р1 и момента М. Варианты величины момента М приведены в таблице.
Исходные данные | ||||||||||
Последняя цифра номера зачетной книжки | ||||||||||
4 | ||||||||||
М, Nm | 1100 |
Задание 4
Кронштейн приварен к стенке двумя угловыми швами. На кронштейн воздействуют силы Р и Р1. Определить необходимую величину катета сварного шва. Допускаемое напряжение в сварном шве
= 60МПа.
Определить толщину кронштейна d из условия, что допускаемое напряжение материала кронштейна
из= 100МПа.
Значения сил Р и Р1 приведены в таблице.
Исходные данные | ||||||||||
Последняя цифра номера зачетной книжки | ||||||||||
4 | ||||||||||
Р, кN. | 2 | |||||||||
Р1,кN | 1,5 |
Задание 5
В представленной на рис. фрикционной передаче, мощность привода N=2квт., диаметр катка d1=200мм., ширина катков в= 60мм., передаточное число передачи u=2, коэффициент трения между катками f= 0,1., коэффициент упругого скольжения e=0,01, коэффициент запаса сцепления К=2, К. П.Д. передачи h=0,98, модуль упругости материала катков Е = 2*105Мпа.
Определить крутящий момент на втором катке Т2 и контактное напряжение между катками. Частота вращения приводного катка дана в таблице.
Исходные данные | ||||||||||
Последняя цифра номера зачетной книжки | ||||||||||
4 | ||||||||||
n1, мин-1 | 400 |
Задание 6

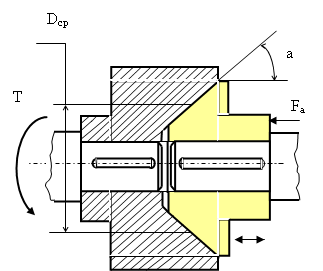

Определить силу Fa осевого прижатия простешей конической муфты трения, необходимую для передачи крутящего момента Т = 100МПа при среднем диаметре муфты Dср = 200мм. и коэффициенте трения между полумуфтами f = 0,1.
Значение угла а приведено таблице.
Исходные данные | ||||||||||
Последняя цифра номера зачетной книжки | ||||||||||
4 | ||||||||||
а0 | 13 |
