Рулевая колонка - Процедура
Замена - Рулевая колонка
Снятие:
1.
Установите передние колеса автомобиля в положение "прямо вперед".
2.
ВНИМАНИЕ!
Перед началом выполнения каких-либо процедур с подушкой безопасности отключите питание систем автомобиля и подождите не менее 10 секунд.
Подушка безопасности содержит пиропатрон. Запрещается выполнять любые операции, кроме описанных в данном пункте.
При переноске держите подушку безопасности так, чтобы металлическая крышка была обращена в сторону от вас.

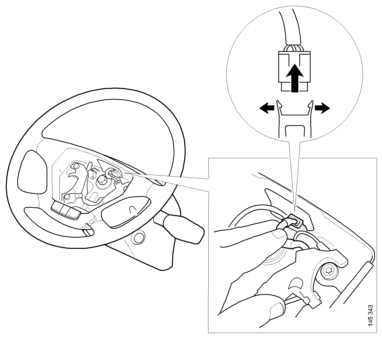

Снимите кнопку звукового сигнала. Доступ к винтам (Torx T30) можно получить из-под рулевого колеса. При отсоединении кнопки звукового сигнала с подушкой безопасности также следует отсоединить электрический разъем подушки безопасности.
3.
Отсоедините электрический разъем от спиральной пружины.
4.
Снимите защитные кожухи под панелью приборов и около рулевой колонки.
5.
Выверните центральный болт рулевого колеса и снимите рулевое колесо.
ВАЖНО!
Если нужно повторно установить спиральную пружину, зафиксируйте ее липкой лентой так, чтобы она не могла вращаться.
Используйте липкую ленту для предотвращения вращения спиральной пружины.
6.
Отсоедините разъем и снимите спиральную пружину. Она закреплена с помощью 3 установочных выступов, которые следует отжать внутрь для снятия.
7.
Снимите рычаги указателей поворота, очистителей лобового стекла и гидрозамедлителя/ системы Opticruise.
8.
Снимите все датчики угла поворота рулевого колеса.
9.

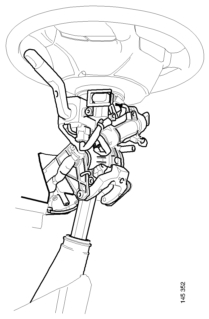

Разъедините электрические разъемы замка зажигания и приемопередатчика.
10.
Перережьте зажимы жгута электропроводки.
Примечание:Установите рулевое колесо в такое положение, относительно себя, чтобы вы могли получить доступ к болту шарнира верхней секции рулевой колонки.
11.
Выверните соединительный винт.
12.
Рассоедините шарнир, потянув нижнюю секцию рулевой колонки вниз.
13.
Вставьте рулевую колонку до упора вниз.
14.
Удалите воздух из пневматической системы.
15.
Снимите воздушный шланг.
16.
Отверните 4 болта, которые удерживают рулевую колонку. Они доступны из-под низу, когда рулевая колонка находится в полностью сжатом положении.
17.
Вытяните рулевую колонку под углом вверх и снимите ее.
Установка:
18.
Установите рулевую колонку.
Примечание:Убедитесь в том, что гайки для верхней рулевой колонки установлены правильно.
19.
Затяните винты усилием 24 Нм.
20.
Подсоедините нижнюю секцию рулевой колонки к шарниру.
Примечание:Убедитесь в том, что нижняя секция рулевой колонки находится в правильном положении, когда она находится в вдвинутом положении, таким образом, чтобы болт и пластмассовая шпонка зафиксировались в их канавках.
21.
Удалите с резьбы винта остатки жидкого резьбового фиксатора. Используйте новый резьбовой фиксатор. Используйте "LOCTITE, medium/strong". Затяните винт усилием 47 Нм.
22.
Установите воздушный шланг и плотно зажмите его.
23.
Зафиксируйте жгут электропроводки хомутиками.
24.
Состыкуйте электрические разъемы замка зажигания и приемопередатчика.
25.
Установите и подсоедините рычаги указателей поворота, очистителей лобового стекла и ретардера/ системы Opticruise.
26.
Установите все датчики угла поворота рулевого колеса.
27.
Установите спиральную пружину и подключите разъемы.
ВАЖНО!
Если спиральная пружина вращалась, ее следует переустановить. Сведения по регулировке см. на паспортной табличке спиральной пружины. В случае неправильной регулировки спиральная пружина сломается.
28.
Протяните жгут электропроводки подушки безопасности через рулевое колесо.
29.
Установите рулевое колесо. Убедитесь в том, что отметки расположены напротив друг друга.
30.
Снимите ленту, препятствующую вращению.
31.
Удалите с резьбы центрального винта остатки резьбового фиксатора. Используйте новый резьбовой фиксатор. Используйте "LOCTITE, medium/strong". Затяните центральный винт усилием 70 Нм.
32.
Состыкуйте электрический разъем на верхнем краю ступицы рулевого колеса.
33.
Установите крышку звукового сигнала и состыкуйте электрический разъем подушки безопасности. Винты кнопки звукового сигнала затягиваются усилием 8 Нм.
34.
Зарядите систему.
35.
Установите верхнюю/ переднюю крышку.
36.
Установите остальные кожухи.
