Приемник радиолокационный (стр. 6 )

(3.74)

Общий коэффициент шума приемника можно рассчитать как

, (3.75)

Сравнивая полученное значение коэффициента шума с исходным (2.14) видим, что прикидочный расчет был произведен правильно и отвечает требованию ТЗ.

Определим результирующее значение избирательности по соседнему и зеркальному каналам

дБ, (3.76)

Избирательность по соседнему каналу для четырёх избирательных систем, построенных по смешанной схеме, определяется как:

(3.77)

Входная цепь полностью обеспечивает избирательность по зеркальному и соседнему каналам.

ЗАКЛЮЧЕНИЕ

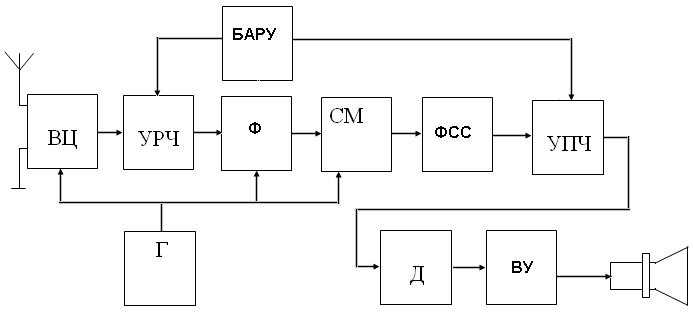

В результате проделанной работы было спроектировано приемное устройство РЛС. Произведен структурный синтез приемной части радиолокационной станции, осуществлен выбор необходимых автоматических регулировок усиления. Произведен полный электрический расчет линейной части радиоприемника, расчет коэффициента шума приемника. Приемник спроектирован на максимизацию отношения сигнал/шум. Спроектированный приемник полностью отвечает требованиям технического задания. Коэффициент усиления линейной части приемника составляет величину 94,38 дБ, ослабление по соседнему каналу – 32.5 дБ, ослабление по зеркальному каналу – 77 дБ, ослабление по каналу прямого прохождения – 205,4 дБ. Промежуточная частота приемника равна 10,7МГц.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1.  , Cправочник по учебному проектированию приемно-усилительных устройств.-2-е изд.- К.: Выща шк.1988.- 472 с.,316 ил.

2.  Бобров радиоприемников. - М.: Воениздат, 1971. – 496 с.

3.  Проектирование радиоприемных устройств. Под ред. . Учебное пособие для вузов. М., «Сов. радио», 1976.- 488с.

4.  Проектирование радиолокационных приёмных устройств: Учеб. Пособие для радиотехн. спец. Вузов/ и др. 1984. –335 с..

5.  , Назаренко радиоприемных устройств: Учебное пособие. – Томск: Томск. гос. акад. систем управления и радиоэлектроники, 1995. – 65 с.

6.  Радиоприемные схемы на полупроводниковых приборах. Проектирование с расчет. Под ред. и ,М., «Сов. радио».1968. – 385c.

7.  Приемные электронно-лучевые трубки: Справочник/ , , ; Под ред. . – М.: Радио и связь, 1993. – 576 с.

8.  Радиоприемные устройства. Под ред. Сифорова для вузов. М., «Сов. радио».1974. – 560c., ил.

9.  Сиверс приемники. Учебное пособие для радиотехнических высших учебных заведений. -3-е изд перераб. –М:6Советское радио – 1959г.

10.  , . Проектирование антенно-фидерных устройств. - М.: Энергия, 1966. -648с.

ПРИЛОЖЕНИЕ А

Основные характеристики ЭЛТ

Основные данные

Таблица А1

Яркость свечения экрана, мкВт/(ср*см2), не более	0.2
Ширина сфокусированной линии, мм, не более
В центре	0.65
На краю	0.85
Чувствительность к отклонению, мм/В, не менее:
Сигнальной системы	0.25
Временной системы	0.16
Емкость катод-все электроды, пФ, не более	100
Емкость между электродами сигнальной отклоняющей системы, пФ, не более	5.5
Емкость модулятор-все электроды, пФ, не более	2.2
Емкость между электродами временной отклоняющей системы, пФ, не более	6.0
Емкость электрод временной системы 1- все электроды, кроме 2, пФ, не более	2.0
Емкость электрод временной системы 2- все электроды, кроме 1, пФ, не более	6.0
Емкость электрод сигнальной системы 1- все электроды, кроме 2, пФ, не более	6,0
Емкость электрод сигнальной системы 2- все электроды, кроме 1, пФ, не более	5.0

Номинальный и предельно допустимый электрические режимы эксплуатации

	Номинальный	Предельно допустимый
Напряжение накала, В	6.3	5.7...7.9
Напряжение модулятора, В	----	-2000...0
Напряжение анода первого, В	1200	1300
Напряжение анода второго, В	4000	2000...4400
Напряжение анода третьего, В	8000	6000..12000
Напряжение катод-подогреватель, В	0	-135...0

ПРИЛОЖЕНИЕ Б

Основные параметры и характеристики используемых биполярных транзисторов

Таблица Б1

Параметр транзистора	Транзисторы
КТ399А f =100МГц	КТ399А ПЧ	КТ331-Г f = 10,7 МГц
g11, мСм	2.78	1.72	3.37
b11, мСм	0.01	2.12	6,3
С11, пФ	16.12	3.373	94
g22,мСм	0.117	0.08	0,024
b22, мСм	1,186	11.43	0,36
С22, пФ	1.88	1.7	5.35
|Y21|, См	0.186	0.027	0.182
|Y12|, мСм	1.068	0.11	0.336
|Y11|, мСм	11	2.15	7,2
| Y22|, мCм	1.2	0.1143	0,36
Куст	7.27	-	13
β0	120	120	60
Iк, мА	5	1	5
Uкэ, В	5	5	5
Iкб0, мкА	0.5	0.5	0.2
rб, Ом	11,8	11.8	12.8
rэ, Ом	5.2	26	5.38
h11б	5.29	26	5.38
Ск, пФ	1.7	1.7	5
τк, пс	8	8	24
fт, ГГц	1.8	1.8	0.3
