МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

ПРИАЗОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

ВЫСОКОЭКОНОМИЧНЫЕ ПРИВОДЫ

РАЗЛИЧНЫХ МАШИН

ТЕХНОЛОГИЧЕСКОЕ ПРЕДЛОЖЕНИЕ

Мариуполь

ТЕХНОЛОГИЧЕСКОЕ ПРЕДЛОЖЕНИЕ

1.  Наименование.

«Высокоэкономичные приводы различных машин».

2.  Ключевые слова.

ВОЛНОВОЙ ПЕРЕДАТОЧНЫЙ МЕХАНИЗМ, ГИБКОЕ КОЛЕСО, ЖЕСТКОЕ КОЛЕСО, КОНТАКТИРУЮЩИЕ ЭЛЕМЕНТЫ ЗУБЬЕВ, ТЕЛА КАЧЕНИЯ, ДОРОЖКИ КАЧЕНИЯ.

3.  Назначение.

Передача вращательного движения и вращательного момента от входящего к выходному и исполнительному звеньям.

4.  Область применения.

Металлургические, грузоподъемные, транспортные, горнорудные и другие машины.

5.  Описание и основные технико-экономические показатели.

Специфическим узлом разработанных приводов является волновая передача с зубьями и промежуточными телами качения. Ее использование обеспечивает снижение массо–габаритных характеристик в 1.5 – 3 раза. Основной критерий оценки передаточных механизмов — удельная материалоемкость. У волновых передач она находится в пределах 0.010 – 0.015 кг/Н. м, тогда как у традиционных передач, например у планетарных, наиболее близких к волновым, она составляет порядка mим = 0.030 – 0.060 кг/Н. м. Таким образом, использование новых видов передаточных механизмов в приводах позволяет существенно уменьшить материалоемкость, так как опоры под них имеют существенно меньшую массу, соответственно более низкую себестоимость и трудоемкость изготовления приводных устройств и машины в целом.

НЕ нашли? Не то? Что вы ищете?

6.  Иллюстрации.

На рисунке 1 схематично показаны конструкции разработанных высокоэкономичных приводов различных машин.

а)б)

в)

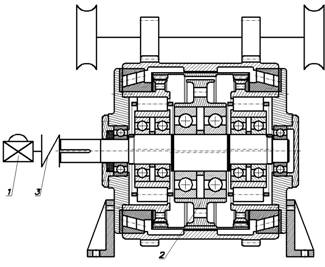

Рис. 1 — Конструкции новых высокоэкономичных приводов с волновыми зубчатыми передачами для различных машин: а), б) конверторов; в) экскаваторов одноковшовых шагающих ЭШ 10/70: 1 — двигатель; 2 — ВЗП; 3 — соединительное звено.

Новейшими разработками являются: одноволновая зубчатая передача и двухволновая передача для металлургических машин, а также шариковая передача (рисунки 2, 3 и 4).

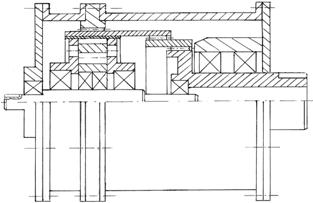

Рис. 2 — Привод с одноволновой зубчатой передачей (ОВЗП) для металлургических

рельсовых машин

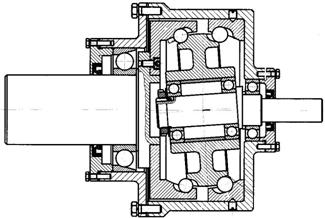

Рис. 3 — Двухволновая зубчатая передача

Рис. 4 — Шариковая передача

7.  Сопоставление с аналогами, преимущества.

Преимущества:

·  Возможность реализации в одной ступени при двухволновом генераторе волн больших передаточных отношений в диапазоне от 40 до 500.

·  Высокая нагрузочная способность при относительно малых габаритах и массе.

·  Малый мертвый ход и высокая кинематическая точность.

·  Возможность передачи движения через герметичную перегородку.

·  Малый приведенный к входному валу момент инерции (для механизмов с дисковыми генераторами волн).

·  Сравнительный анализ удельных материалоемкостей приводов с различными передаточными механизмами представлен на рисунке 5.

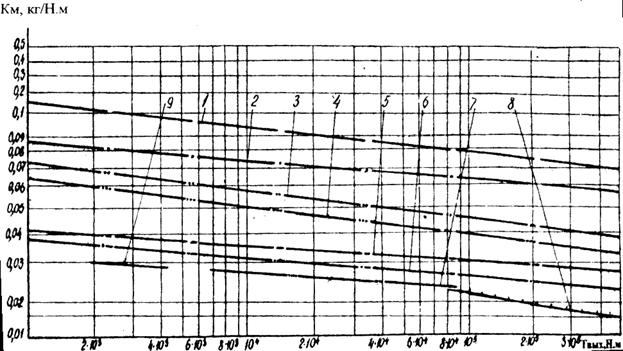

Рис. 5 — График изменения удельной массоемкости Км передач различных типов в зависимости от выходного момента Твых:

1 – коническо-цилиндрические передачи; 2 – цилиндрические передачи; 3 – планетарные передачи; 4 – планетарные передачи типа ЗК; 5 – ВЗП американских фирм USM; 6 – ВЗП японской фирмы Haseg; 7 – ВЗП конструкции МИСИ, МВТУ (г. Москва); 8 – ВЗП конструкции разработчика; 9 – ВРП и ВШП конструкции разработчика

8.  Потребители (существующие и потенциальные).

Разработанные приводы внедряются в данное время в . Потенциальными их потребителями могут быть машиностроительные предприятия.

9. География предполагаемого рынка.

Украина, страны ближнего и дальнего зарубежья.

10. Правовая охрана.

Патенты Украины: № 000 г., № 000 г., № 000 г., а также серия авторских свидетельств.

11. Предлагаемые условия реализации технологического предложения.

На условиях договора - совместная разработка приводов с заказчиками, включая конструкции и технологию изготовления, промышленное производство.

12. Срок действия предложения.

Не ограничен.

13. Контакты.

Тел. (0629) 31 64 98; ; e-mail:*****@***edu
