Гарантийный талон

Гарантийный талон

Предприятие-изготовитель гарантирует соответствие мебели требованиям ГОСТ 16371-93 при соблюдении условий транспортировки, хранения, сборки и эксплуатации в течение 24 месяцев со дня продажи. Срок службы мебели – 5 лет.

Предъявление настоящего гарантийного талона, товарного чека и упаковочных этикеток даёт Вам право на бесплатную замену деталей и узлов, имеющих дефекты производственного характера. Замена деталей и узлов с механическими повреждениями (бой, сколы, царапины), возникшими в процессе сборки или транспортировки самовывозом, производится за дополнительную плату.

Ввиду усовершенствования технологий, изменения применяемых материалов и конструкции узлов, возможны некоторые отличия от данной инструкции.

Эксплуатация и уход за мебелью

Сохранность и продолжительность эксплуатации мебели зависит не только от конструкции и качества изготовления, но и в значительной степени от правильного обращения и своевременного ухода за ней. Нормальные условия для хранения и эксплуатации мебели – температура воздуха от +100С до +400С при относительной влажности 45-70%.

Рекомендуется: удалять пыль сухой мягкой тканью; различные загрязнения (пятна, следы от рук и пр.) удалять с применением средств, не содержащих абразивных частиц.

Не допускается: механическое повреждение деталей мебели и попадание на их поверхность влаги и растворителей; хранение мебели в сырых не отапливаемых помещениях; установка вплотную к кухонным плитам и отопительным приборам; длительное попадание прямых солнечных лучей.

Дата выпуска изделия:
Дата реализации:
С условиями гарантийного обслуживания ознакомлен:
	(подпись покупателя)

Предприятие-изготовитель: МЕБЕКОМ

Россия, 603057, г. Нижний Новгород, пр. Гагарина, д. 50, пом. 1.

Инструкция по сборке

Арт.	Наименование	Размеры шир. × глуб. × выс.
ДМ-202	Шкаф для одежды	804 × 453 × 1551

Соединение деталей евровинтами

32

19

Заглушка

Рис. 2

Установка двери

17

34

29

Рис. 3

30

12

13

11

12

10

Рис.4

Рис. 5

Регулировка дверей

1. Для перемещения двери в вертикальном направлении – ослабьте винты, которыми ответные планки петель крепятся к боковой стенке, сдвиньте дверь вверх или вниз на требуемое расстояние, заверните крепёжные винты.

2. Перемещение двери в горизонтальном направлении осуществляется поворотом регулировочного винта.

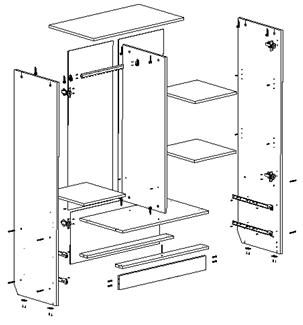

Сборка шкафа

9

9

7

9

25

26

28

27

15

14

14

24

22

21

23

6

5

4

3

2

Рис. 1

Последовательность сборки

1.  Внимательно ознакомьтесь со схемами сборки, изображёнными на рис. 1 – 7, сверяясь с комплектовочной ведомостью на изделие. Согласно позициям на схемах и в комплектовочной ведомости определите расположение деталей в изделии и порядок их сборки. Сборка изделия производится на ровном полу, укрытом материалом, предотвращающим повреждение покрытия пола и деталей мебели. Подготовьте необходимые для сборки инструменты – плоскую и крестовую отвёртки, рулетку или линейку.

2.  По схеме, изображённой на рис. 1, на вертик. бок. стенках (1, 2):
- шурупами (29) закрепите подпятники (20);

- установите шканты (28) в предназначенные для них отверстия Ø8 мм.

На вертик. бок. стенке (1), средн. верт. стенке (7) шурупами (29) закрепите штангодержа

В вертикальные стенки (1,2,7):

- в отверстия Ø 15 вставьте цилиндр. части эксцентриковых стяжек (21);

- установите полкодержав отверстия Ø5 мм.

На стенках (1,2) закрепите ответные планки пе,

3.  На вертик. бок. стенке (1) и вертик. бок. стенке (2) винтами (27) закрепите [- обр. части роликовых направляющих (26).

4.  Сборка ящиков. Евровинтами (18) соедините боковые стенки (12) с передней (10) и задней (11) стенками. Дно ящика (13) закрепите к передней (10) и задней (11) стенкам гвоздями (31). Установите роликами назад, как показано на рис. 4, ∫- образные части роликовых направляющих (26) и закрепите их шурупами (29). Закрепите фасады ящиков (16) к передним стенкам (10), предварительно установив на них ручки (34), с помощью шурупов (30).

5.  На дверь (17), согласно схеме, изображённой на рис. 3, при помощи шурупов (29) установите петли (24), с помощью шурупов (30)-ручку (34).

6.  В крышу (8) и в нижнюю горизонт. стенку (6) вверните штоки эксцентриковых стяжек (21).

7.  Как показано на рис. 1, при помощи евровинтов (18) – соедините вертик. бок. стенки (1, 2) с соединит. планками (4,5), цоколем (3). Установите и закрепите винтами (18) горизонт. нижнюю стенку (6).На ввернутые в горизонт. стенку (6) штоки стяжек (21) установите стенку (7). Притягивание стенки (7) к стенке (6) осуществляется путем вращения цилиндрических частей стяжек в направлении указанном на ней. Крепление крыши (8) производится аналогично (см. рис. 1,5). Гвоздями (31) закрепите задние стенки (14). Для крепления зад. стенок к вертик. стенке (7) используйте скрепки (33) и шурупы (29). Навесьте и отрегулируйте дверь (см. рис. 3, 6, 7). Установите собранные ящики в корпус шкафа. Установите на полкодержаполки (9). Установите на видимые головки евровинтов (18) заглушки (19).

Комплектовочная ведомость на детали шкафа для одежды ДМ-202

№	Наименование	Размер	Код
1	Стенка вертик. бок. лев.	1531×426		1
2	Стенка вертик. бок. прав.	1531×426		1
3	Цоколь	96×768		1
4	Планка соед.	74×768		1
5	Планка соед.	74×768		1
6	Стенка горизонт. нижняя	426×768		1
7	Стенка вертик. сред.	1068×426		1
8	Крыша	449×804		1
9	Полка	416×372		3
10	Стенка ящ. перед.	96×711		2
11	Стенка ящ. зад.	96×711		2
12	Стенка ящ. бок.	96×418		4
13	Дно ящ. ДВПО	416×741		2
14	Стенка зад. ДВПО	1090×396		2
15	Стенка зад. ДВПО	358×796		1
16	Фасад ящика	796×175		2
17	Дверь	1072×396		2

Комплектовочная ведомость на фурнитуру для сборки шкафа для одежды ДМ-202

№	Наименование	Кол-во
18	Евровинт 7×50	17
19	Заглушка для евровинта	8
20	Подпятник	4
21	Эксцентриковая стяжка	8
22	Штангодержатель	2
23	Штанга овальная L=0,37 м. п.	1
24	Петля для накладной двери	4
25	Полкодержатель метал.	12
26	Роликовые направл. L=400 (компл.)	2
27	Евровинт 6.3×10.5	8
28	Шкант 8×35	4
29	Шуруп 4×16	42
30	Шуруп 4×30	12
31	Гвоздь	#
32	Ключ для евровинта	1
33	Скрепка для зад. стенок ДВПО	10
34	Ручка	6
