Лабораторная работа № 3. Исследование
трехфазной мостовой схемы выпрямления
Цель лабораторной работы: экспериментально проверить основные соотношения между токами и напряжениями в различных звеньях схемы, снять внешнюю характеристику выпрямителя.
3.1. Краткие теоретические сведения
В мостовой трехфазной схеме каждая вентильная обмотка трансформатора подключается между катодом и анодом диодов одной фазы (например, диоды
и
подключаются к фазе а. Трехфазная мостовая схема выпрямления изображена на рис. 3.1. При этом три анода диодов
,
,
имеют общую точку, образуя анодную группу, а три других диода ,
,
образуют общую катодную группу. В любой момент времени при идеальном трансформаторе открыты одновременно два вентиля: один в катодной группе, а другой в анодной. Волновые диаграммы, позволяющие анализировать работу схемы с течением времени, для чисто активной нагрузки изображены на рис. 3.2.
При работе схемы в катодной группе открыт тот вентиль, потенциал анода которого выше потенциалов анодов других вентилей, а в анодной – тот вентиль, потенциал катода которого наиболее низкий по отношению к потенциалам катодов остальных вентилей. (Потенциал отсчитывается относительно нулевой точки вторичной обмотки трансформатора). Естественная коммутация тока с одного вентиля на следующий (очередной в данной группе) в идеальной схеме происходит мгновенно. Коммутация начинается с момента пересечения между собой синусоид фазных напряжений вторичных обмоток трансформатора (точки естественной коммутации 1, 3, 5, 7, 2, 4, 6 на рис. 3.2, а). Время коммутации при реальных параметрах трансформатора определяется суммарным индуктивным сопротивлением питающей сети и трансформатора, а также током нагрузки. Выпрямленное напряжение
является разностью мгновенных значений фазных напряжений, т. е. равно мгновенным значениям соответствующих линейных напряжений. На рис. 3.2, а заштрихована площадка выпрямленного напряжения для промежутка времени 1–2. За период будет 6 таких площадок. Следовательно, данная схема имеет 6 пульсаций выпрямленного напряжения за период.
Рис. 3.1. Трехфазная мостовая схема выпрямления
Временные диаграммы в схеме изображены для одного периода, поскольку процессы в выпрямителе с каждым периодом повторяются. Условия работы каждого из вентилей в схеме одинаковы и для того, чтобы их охарактеризовать, достаточно изучить формы токов и напряжений для одного вентиля. Для других вентилей все соотношения будут справедливы с той лишь разницей, что процессы будут сдвинуты во времени.
Временные диаграммы токов и напряжений соответствуют чисто активной нагрузке и идеальному трансформатору. Временные диаграммы тока вентиля и обратного напряжения изображены на рис. 3.2 для вентиля , фазы а.
При активно-индуктивной нагрузке и отсутствии коммутации (
,
) форма тока вентиля будет иметь вид прямоугольника с высотой, равной Id, и длительностью 2/3 периода. Ток в фазе вторичной обмотки трансформатора будет состоять из двух таких прямоугольников, сдвинутых по фазе на 1/6 периода, один из которых должен быть отрицательной полярности.
Рис. 3.2. Временные диаграммы напряжений и токов: а – напряжения трех фаз вентильных обмоток; б – очередность работы вентилей; в – формы выпрямленного напряжения ud и его среднее значение Ud; формы выпрямленного тока и его среднее значение Id; г – тока вентиля ia (вентиль
) и его среднее значение за период –
; д – формы обратного напряжения на вентиле (вентиль ); е – тока вторичной обмотки (фаза а). Ток первичной обмотки по форме аналогичен току вторичной обмотки
Основные соотношения между параметрами. Выпрямленное напряжение в режиме холостого хода
,
где
– действующее значение фазного напряжения вторичной обмотки.
Анализируя формы кривых, изображенных на рис. 3.2, можно доказать, что среднее значение анодного тока каждого вентиля определяется формулой
,
где
– среднее значение выпрямленного тока на нагрузке.
Амплитуда обратного напряжения, прикладываемого к вентилю, находится по выражению
.
Действующее значение тока в фазе вторичной обмотки трансформатора при хd ? ? и хт =0 определяется по формуле
,
а в фазе первичной –
,
где
– коэффициент трансформации трансформатора.
В случае, если первичные обмотки трансформатора выпрямителя соединены в треугольник, то действующее значение тока, потребляемого из питающей сети, определяется по формуле
.
Зависимость выпрямленного напряжения от тока нагрузки
, как известно, есть внешняя характеристика выпрямителя [4, 5].
При подключении нагрузки величина выпрямленного напряжения уменьшается за счет коммутационных потерь
, потерь в вентилях 2
и активных потерь в трансформаторе выпрямителя
. В этом случае выражение внешней характеристики примет вид
,
где 2 – падение напряжения в вентилях (для полупроводникового диода определяется его группой и принимается по табл. 3.1).
Таблица 3.1
Параметры вентилей стенда
Вентиль | Iа ном., А | D Uа ном., В | Uв max.,В | Iобр., А | Охлажд. |
ВЛ 50-3 | 50 | 0,7 | 300 | 0,2 | Естеств. |
Коммутационная составляющая потерь напряжения определяется по формуле, аналогичной приведенной для трехфазной нулевой схемы.
Для 3-фазной мостовой схемы коэффициент наклона внешней характеристики выпрямителя
; напряжение короткого замыкания трансформатора выпрямителя
принимается согласно заданию, либо по табл. 3.2;
– номинальное значение выпрямленного тока – паспортный параметр выпрямителя, при отсутствии данных принять в расчетах равным 5 А;
– текущее значение выпрямленного тока, для которого определяются коммутационные потери.
Активные потери напряжения в трансформаторе выпрямителя определяются по формуле, приведенной для трехфазной нулевой схемы.
Мощность короткого замыкания трансформатора выпрямителя
является паспортным параметром и находится по табл. 3.2.
Таблица 3.2
Параметры трансформатора
Тип трансф. | kт | Ркз, Вт | Рст, Вт | U, % |
И-140 | 1,73 | 47 | 42 | 4,7 |
3.2. Схема лабораторного стенда
На передней панели стенда по исследованию мостовых схем изображены обмотки трансформатора с выводами первичной и вентильной обмоток, а также набор диодов. На универсальных стендах с использованием однофазных трансформаторов типа ПОБС-3 трехфазные схемы комплектуются из однофазных трансформаторов. В этом случае сетевую обмотку следует соединять треугольником.
В собранном виде при подключении измерительных приборов трехфазная мостовая схема выпрямителя должна соответствовать рис. 3.1. В ней должны быть установлены измерительные приборы с пределами, рассчитанными согласно полученному ранее домашнему заданию.
Паспортные параметры вентилей и трансформатора, используемые в схеме для расчета внешней характеристики и сравнения с экспериментальной, приведены в табл. 3.1 и 3.2.
3.3. Порядок выполнения работы
1. Ознакомиться с устройством стенда и основными параметрами установленного оборудования (табл. 3.1, 3.2).
2. Собрать рабочую схему (рис. 3.1) при соединении первичной обмотки трансформатора в “звезду” и подключить в ней приборы.
3. После проверки схемы руководителем, приступить к измерениям основных параметров. Данные измерений должны быть сведены в таблицу, подобную табл. 2.3. Следует помнить, что первое измерение должно соответствовать холостому ходу. Изменяя значения нагрузочного тока, проделать 8–10 опытов.
4. Построить внешнюю характеристику выпрямителя
на основании опытных данных.
5. Вычислить для всех значений выпрямленного тока отношения
,
,
, расчеты свести в таблицу и изобразить на графике эти функции в зависимости от тока и напряжения.
6. Рассчитанную и построенную теоретическую внешнюю характеристику на основе исходных данных сравнить с опытной характеристикой .
7. С помощью электронного осциллографа исследовать формы токов
,
,
, и напряжений
и
. Все осциллограммы должны соответствовать кривой
. Формы кривых зарисовать, сравнить с теоретическими и привести в отчете.
8. Соединить первичную обмотку трансформатора треугольником и после проверки схемы проделать пп. 4 и 7.
При выполнении работы студент должен практически проверить справедливость указанных выше соотношений между токами и напряжениями. Однако следует помнить, что эти соотношения получены для идеализированной схемы. Степень отклонения этих соотношений в рабочих схемах от указанных выше значений определяется качеством вентилей, видом нагрузки и реальными параметрами сети и трансформатора. Интегрируемые формы кривых питающего напряжения зависят от степени искажения токов и напряжений, обусловленных коммутационными процессами.
3.3. Контрольные вопросы
1. Объясните формы кривых напряжений и токов, снятых с помощью осциллографа.
2. Назовите преимущества мостовой схемы перед схемой Кюблера при использовании полупроводниковых вентилей.
3. Под каким напряжением находится нагрузка в данной схеме выпрямителя в любой момент времени?
4. Назовите область применения мостовой схемы.
5. Перечислите аварийные режимы для данной схемы.
Лабораторная работа № 4. Исследование схемы выпрямления “треугольник – две обратные звезды с уравнительным реактором”
Определение индуктивности уравнительного реактора.
В данной схеме преобразователя будем использовать два однофазных
уравнительных реактора. Требуемая индуктивность реактора может быть
определена из выражения:
Lур=Кд*?2mф/(?с*?ур), где
IУР – действующее значение статического уравнительного тока (обычно
выбирается согласно условию IУР [pic] 0,1IH ;
E2m ф – амплитуда вторичной э. д.с.;
КД – коэффициент, характеризующий отношение действующего значения
уравнительной э. д.с. к амплитуде вторичной э. д.с. (он зависит от схемы
выпрямления, угла регулирования).
Действующее значение напряжения на однофазном уравнительном реакторе
[pic] В.
Следовательно, подставив значения, определяем
[pic] , В
Определим типовую мощность каждого реактора. Для данной схемы ТП она
равна
SLур = 0,0286 Рd = 0.0286·10 · 103 = 0,286 кВА.
Максимальный коэффициент КД для данной преобразовательной схемы равен
КД = 0,4. Через каждый реактор протекает ток, равный IH=Id /2 = 50A.
Примем величину действующего значения статического уравнительного
тока, равной IУР = 0,1 IH = 0,1·50 =5 А.
Итак, определим индуктивность LУР:
[pic]
Цель лабораторной работы: снять внешнюю характеристику схемы выпрямления и экспериментально проверить основные соотношения между токами и напряжениями.
4.1. Краткие теоретические сведения
Схема “треугольник (звезда) – две обратные звезды с уравнительным реактором” представляет собой две параллельно работающие на одну нагрузку звезды (рис. 4.1). В ней сетевая обмотка трансформатора соединяется в треугольник или звезду, вентильные обмотки – только в звезду. Вентильные обмотки одноименных фаз обеих звезд, имеющие одинаковое число витков, намотаны на одном стержне трансформатора. Обмотки одной из звезд соединены в общую точку началами, а другой – концами, поэтому напряжения одноименных фаз вентильных обмоток сдвинуты по отношению друг к другу на 180о [2, 4, 5].
Между общими точками прямой и обратной звезд включен уравнительный реактор, обеспечивающий их параллельную работу. Постоянные составляющие токов, проходящих по обеим полуобмоткам реактора в разных направлениях, создают магнитодвижущие силы противоположных направлений и не влияют на магнитное состояние реактора. При прохождении переменных составляющих тока в полуобмотках реактора создаются равные по величине, но противоположные по знаку (по отношению к средней точке) противоэдс. Одна из них складывается с убывающей эдс фазы, другая – вычитается из эдс возрастающей фазы. Таким образом, напряжения смежных фаз уравниваются, и создается возможность одновременной работы вентилей прямой и обратной звёзд. Ординаты заштрихованных площадок на диаграмме напряжений (рис. 4.2, а) представляют собой противоэдс уравнительного реактора. Там же представлены диаграммы напряжений и токов в различных участках схемы и очередность работы вентилей. В момент времени
начинает работать вентиль фазы
, который проводит ток до тех пор, пока напряжение на аноде вентиля станет выше, чем на аноде , т. е. до момента времени
. С момента до
работает вентиль этой же группы . Вентили обратной звезды работают аналогично. Например, вентиль работает с момента времени
до
. Диаграммы на рис. 4.2 изображены для активной нагрузки выпрямителя при условии, что величиной сопротивлений трансформатора
и системы
можно пренебречь, и амплитуда уравнительного тока равна амплитуде переменной составляющей тока вентиля. Ток намагничивания реактора будет отставать относительно напряжения на реакторе на p /2 и пульсировать с частотой изменения напряжения на реакторе, т. е. с тройной частотой сети (рис. 4.2, в) . В каждый момент времени ток реактора складывается с током вентиля одной звезды и вычитается из тока вентиля другой звезды (рис. 4.2, г–з).
Рис. 4.1. Схема выпрямления “треугольник – две обратные звезды
с уравнительным реактором“
Рис. 4.2. Временные диаграммы токов и напряжений при активной нагрузке
При уменьшении тока нагрузки до некоторого критического значения, когда ток вентиля становится равным амплитуде намагничивающего тока, возникает прерывистый режим работы вентиля. По мере дальнейшего уменьшения тока нагрузки каждый вентиль начинает работать только шестую часть периода, т. е. схема переходит в шестифазный режим.
Основные аналитические соотношения между параметрами. Недостатком 6-фазного режима работы является резкий скачок выпрямленного напряжения. При этом среднее значение выпрямленного напряжения определяется как
,
где
– напряжение фазы вентильной обмотки.
Если бы схема не переходила в 6-фазный режим работы, то выпрямленное напряжение холостого хода можно было определить по выражению
.
Диаграмма вентильного тока с учетом намагничивающего действия реактора при идеально сглаженном токе нагрузки () изображена на рис. 4.3.
Рис. 4.3. Формирование результирующих токов вентилей
Среднее значение выпрямленного напряжения соответствует трехфазному режиму. Такой режим схемы при параллельной работе прямой и обратной звезд является нормальным. Если принять, что индуктивное сопротивление в цепи выпрямленного тока , а индуктивностью трансформатора пренебречь , то токи в цепях выпрямителя определятся следующими выражениями:
· среднее значение тока вентиля
;
· действующее значение тока в фазе вентильной обмотки
;
· действующее значение тока в фазе сетевой обмотки
,
где
– среднее значение выпрямленного тока; – коэффициент трансформации трансформатора.
Максимальное обратное напряжение на вентиле равно амплитудному значению линейного напряжения вентильной обмотки
.
В реальных условиях возрастание выпрямленного тока ведет к снижению выпрямленного напряжения, вызванному индуктивными и активными потерями в трансформаторе. Уравнение внешней характеристики в трехфазном режиме работы преобразователя без учета падения напряжения в вентилях определяется выражением
,
где ,– активные и коммутационные потери напряжения.
Коммутационные потери напряжения и активные потери в трансформаторе определяются по формулам, приведенным при исследовании трехфазной нулевой и мостовой схем выпрямления. При теоретическом расчете внешней характеристики параметры трансформатора можно принять по табл. 4.1, ток нагрузки – по заданию к работе.
Таблица 4.1
Параметры трансформатора
Тип силового трансформатора | Ркз, Вт | Рст, Вт | Uк,% | kт |
ТС-1,8 | 12,2 | 54,5 | 2,4 | 220/127 |
Рис. 4.4. Внешняя характеристика схемы
Внешняя характеристика, изображенная на рис. 4.4, представляет собой два прямолинейных отрезка, имеющих неодинаковый наклон к оси токов. Как видно, в ней можно выделить участки: до критического тока
– 6-фазный режим и при токе, большем критического – 3-фазный. Коэффициент наклона внешней характеристики
будет различным при характерных режимах работы схемы (для 3-фазного режима ; для 6-фазного режима
);
4.2. Описание лабораторной установки
Лабораторная установка смонтирована в стенде, передняя панель которого представляет графическое изображение основных узлов схемы: трехфазного трансформатора, уравнительного реактора, двух групп полупроводниковых вентилей. На панель выведен тумблер переключения уравнительного реактора SA (при положении тумблера “вкл” – уравнительный реактор подключен к общим точкам прямой и обратной звезд, при положении “выкл” – реактор закорочен).
Чисто активная нагрузка схемы представлена в виде лампового реостата. В качестве индуктивности используется первичная обмотка отдельного мощного трансформатора, шунтируемая при необходимости ключом SA`.
Основные параметры силового трансформатора и вентилей приведены в табл. 4.1 и 4.2.
Таблица 4.2
Параметры вентиля
Тип вентиля | Iном, А | Uобр, В | D Uа, В |
ВЗ-200 | 200 | 400 | 0,7 |
Осциллограммы токов в первичной и вторичной цепях снимаются с соответствующих амперметров. Если амплитуды диаграмм окажутся малыми, то их можно снимать с резисторов, имеющих малые сопротивления и включенных последовательно с амперметрами. Они должны быть закорочены при производстве измерений и введены при снятии осциллограмм.
4.3. Порядок выполнения работы
1. Используя исходные данные, рассчитать пределы соответствующих приборов и собрать схему по рис. 4.1.
2. Изменяя сопротивление нагрузки, снять показания приборов в цепях переменного и выпрямленного токов при включенном реакторе. Показания приборов занести в таблицу, аналогичную табл. 2.3.
3. Снять осциллограммы: тока сетевой обмотки
, тока вентильной обмотки , тока вентиля
, выпрямленного напряжения
и тока
, обратного напряжения на вентиле
, а также напряжения
на уравнительном реакторе в 3-фазном и 6-фазном режимах. Скопировать диаграммы с экрана осциллографа и расположить их в отчете ниже кривых эдс вентильных обмоток прямой и обратной звезд (аналогично рис. 4.2).
4. Построить графики зависимостей
;
;
;
.
Номинальный выпрямленный ток принять равным 5 А.
5. Построить в одних осях координат опытную и теоретическую внешние характеристики данной схемы. Объяснить несовпадение этих характеристик.
6. Сделать выводы по выполненной работе.
4.4. Контрольные вопросы
1. Объясните отсутствие потока вынужденного подмагничивания в данной схеме.
2. Почему при малых токах нагрузки схема переходит в 6-фазный режим работы?
3. Описать назначение уравнительного и сглаживающего реактора.
4. Почему схема “звезда – две обратные звезды” до недавнего времени находила преимущественное применение на электрифицированном транспорте?
5. Объясните диаграммы токов и напряжений, снятых с экрана осциллографа. Объясните форму внешней характеристики.
Лабораторная работа № 5.
Исследование двенадцатипульсовой схемы выпрямления
5.1. Краткие теоретические сведения
На тяговых подстанциях постоянного тока магистральных железных дорог, метрополитенов, трамваев и троллейбусов в настоящее время широко применяются 12-пульсовые схемы выпрямления, имеющие существенные преимущества перед 6-пульсовыми:
1. более высокое качество выпрямленного напряжения, обусловленное меньшим значением переменной составляющей, которая вызывает наличие помех в линиях связи, проходящих параллельно тяговой сети постоянного тока;
2. уменьшенный состав высших гармоник в кривой тока, потребляемого выпрямителем из питающей сети энергосистемы. В них отсутствуют имеющие довольно значительные амплитуды пятая и седьмая гармоники, а также более высокие, кратные им. Таким образом, от них разгружаются линии электропередач энергосистем, районные подстанции и электростанции, питающие тяговые подстанции постоянного тока;
3. возможность создания преобразовательных агрегатов на более высокие выпрямленные напряжения или на большие постоянные токи;
4. схемы имеют более высокий коэффициент мощности по сравнению с 6-пульсовыми.
Преимущества 12-пульсовой схемы в отношении высших гармоник справедливы только при симметрии трехфазного тока и напряжения, подводимых к сетевой обмотке. Для реализации подобных схем используются известные 6-пульсовые мостовые, либо схемы "две обратные звезды с уравнительным реактором" путем их последовательного или параллельного соединения. При этом в одном из вариантов схем, если сетевая обмотка и одна из вентильных обмоток соединены в звезду, то другая вентильная – в треугольник для создания сдвига линейных напряжений вторичных обмоток трансформатора на 30° . Возможен также вариант использования не одного трехобмоточного трансформатора, а двух трансформаторов с двумя 3-фазными обмотками, имеющими разные группы соединения. В этом случае обмотки одного из трансформаторов соединяются Y/Y, а другая – D /Y. Подобные схемы с использованием двух или более схем Кюблера или Ларионова для создания 12, 24, 36 и более пульсаций выпрямленного напряжения за 1 период питающей сети называют комбинированными.
В настоящее время наиболее широко используются схемы с последовательным соединением двух 3-фазных мостов. Параллельное соединение 3-фазных мостовых схем используется для получения более высоких выпрямленных токов и требует применения уравнительного реактора.
Использование для последовательной двухмостовой схемы одного трехфазного трехобмоточного трансформатора экономически более целесообразно, однако при этом на магнитодвижущую силу в каждом из стержней оказывают влияние высшие гармоники токов вентильных обмоток.
Подобных явлений не возникает при использовании двухтрансформаторной схемы, когда питание каждого моста производится от отдельного трансформатора. При выборе варианта схемы необходимо учитывать конкретные требования потребителя и реальные условия ее работы. На рис. 5.1 представлены два варианта выполнения 12-пульсовых мостовых последовательных схем выпрямления [1, 5, 7].
Если считать коммутации мгновенными , а выпрямленный ток идеально сглаженным , то в любой момент времени выпрямленный ток будет протекать последовательно через 4 вентиля. Как и в обычной трехфазной мостовой схеме в каждом из мостов открыты диоды, имеющие наибольшие положительные напряжения на анодах (общие катодные группы) и наименьшие отрицательные напряжения на катодах (вентили с объединенными анодами). Диаграммы токов вентилей при таких условиях будут иметь прямоугольную форму с продолжительностью протекания
. Ток нагрузки будет идеально сглаженным.
Если линейные напряжения вторичных обмоток звезды и треугольника одинаковы, то и
. Следовательно, общее напряжение на нагрузке будет равно двойному линейному напряжению:
.
Временные диаграммы, соответствующие схеме рис. 5.1, а, изображены на рис. 5.2.
Рис. 5.1. Двенадцатипульсовая мостовая схема выпрямления: а – двухтрансформаторная: б – однотрансформаторная

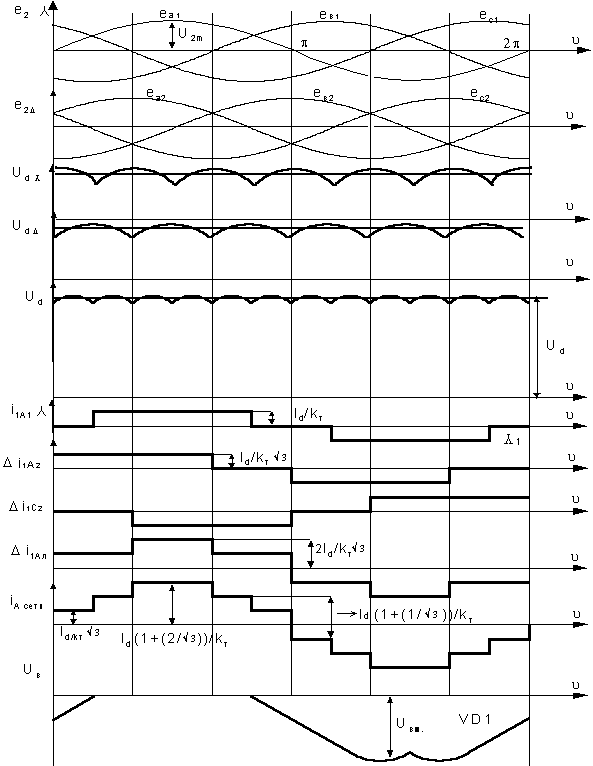

Рис. 5.2. Временные диаграммы токов и напряжений двенадцатипульсовой двухмостовой схемы выпрямления
Основные аналитические соотношения. Вследствие того, что выпрямленное напряжение каждого из мостов имеет 6 пульсаций за период и они сдвинуты по отношению друг к другу на 30° эл., суммарное напряжение имеет 12 пульсаций за период.
Как следует из рис. 5.2, амплитудное значение выпрямленного напряжения
сдвинуто относительно амплитудного значения мостовой схемы, питающегося от звезды
, на
. Следовательно, среднее значение выпрямленного напряжения холостого хода
может быть найдено, как сумма площадей 12 пульсаций:
.
Обратное напряжение на вентиле, как и в обычной мостовой схеме, равно амплитудному значению линейного напряжения
.
Так как в любой момент времени ток нагрузки протекает последовательно по четырем последовательно включенным вентилям, то среднее значение тока вентиля одинаково с током вентиля обычной 3-фазной мостовой схемы, т. е.
.
Действующие значения токов вторичных обмоток, как и в обычных мостовых схемах, определяются как
.
Если вторичная обмотка соединена в треугольник, то линейный ток формируется как разность фазных токов смежных фаз. Аналогично определяются значения линейных токов фаз первичной обмотки трансформатора
с учетом коэффициента трансформации для двухтрансформаторной схемы. Действующее значение тока, потребляемого из сети, определяется путем интегрирования его кривой, представленной на рис. 5.2,
.
5.2. Описание лабораторного стенда
Лабораторный стенд представляет собой схему, собранную по рис. 5.1, а. В ходе исследований необходимо с помощью приборов, включенных в соответствующие цепи, проверить основные аналитические соотношения между заданными и остальными параметрами схемы. Для подключения амперметров выведены двойные клеммы, вольтметры подключаются в цепи вторичных обмоток трансформаторов и нагрузки. В качестве активной нагрузки используется ламповый или проволочный реостат, в качестве
– внешняя индуктивность. Для снятия временных диаграмм используется одно - или двухлучевой осциллограф.
5.3. Порядок выполнения работы
1. После самостоятельной подготовки и расчета пределов измерения амперметров и вольтметров собрать схему, учитывая полярность приборов магнитоэлектрической системы.
2. После проверки схемы преподавателем или лаборантом подать питание и следить, чтобы показания приборов не превышали допустимых значений.
3. Изменяя величину тока нагрузки от 0 до номинального значения, записать показания всех приборов в заранее приготовленную таблицу.
4. Снять волновые диаграммы токов и напряжений во всех элементах схемы и сравнить их с теоретическими.
5. По результатам экспериментальных измерений проверить выполнение основных соотношений между токами и напряжениями.
Построить экспериментальную внешнюю характеристику и сравнить с теоретической.5.4. Контрольные вопросы
1. Объясните форму диаграмм выпрямленного напряжения и тока.
2. Назовите достоинства и недостатки 12-пульсовых схем.
3. Назовите область применения последовательных и параллельных 12-пульсовых схем.
4. Объясните влияние вида нагрузки на форму диаграммы тока вентиля.
Как изменится форма кривой тока обмотки трансформатора при соединении ее в “звезду” и “треугольник”?
