Набор мебели изготовлен в соответствии с требованиями ГОСТ 16371-93 «Мебель Общие Технические условия» ТО 5617-006-6143078158-14 Сертификат соответствия РОСС RU.ДМ35.Н07834 до 26.06.16г.
Уважаемый покупатель!
Для удобства транспортирования и предотвращения повреждений изделия набора поставляются в разобранном виде. Сборку производит сам покупатель. Стоимость сборочных работ в цену изделия не включена. Ведомость комплектующих деталей, спецификация фурнитуры, состав наборов и упаковочная ведомость даны в настоящем паспорте. Прежде чем начать сборку изделия, рекомендуем внимательно изучить данный паспорт. К сведению покупателя. Предприятие оставляет за собой право вносить изменения в конструктивные элементы мебели на основе внедрения передовой технологии, улучшающие качество выпускаемой продукции.
Гарантийные обязательства. Гарантийный срок эксплуатации 12 месяцев со дня продажи (по кассовому чеку).
В случае обнаружения производственных дефектов, предприятие обязуется устранить их путем ремонта на месте, или замены отдельных деталей, или всего изделия. Гарантия не распространяется на изделия имеющие механические повреждения (риски, вырыв, царапины и др.) возникающие при транспортировке, в процессе неправильной сборки и эксплуатации, а также имеющие утолщение щитов от влаги (разбухание), возникшие от неправильного хранения и ухода. Дефекты производственного характера, обнаруженные в течении гарантийного срока, устраняются за счет производителя. Претензии принимаются при наличии упаковки с этикеткой, гарантийного срока с отметкой даты и штампа магазина. Внимание! Претензии по дефектам деталей и фурнитуры после их установки не принимаются.
Общие положения.
Прежде чем начать сборку изделия внимательно изучите настоящую инструкцию. Проверьте наличие всех деталей, комплектующих согласно данных паспорта, а также наличие явных дефектов деталей. Сборку изделия следует производить согласно схемам, представленным на рисунках, ведомостях комплектации деталей и фурнитуры. Изделие следует собирать на ровном полу, покрытом тканью или бумагой. Для работы необходимо иметь молоток, отвертки, угольник, рулетку.
Срок службы изделия 10 лет.
Адрес: ООО “КиМер“ Ростовская обл., г. Волгодонск тел/, 27-00-21.
ПАСПОРТ
КМ.351.103.
СТОЛ КОМПЬЮТЕРНЫЙ
«ТРОЯН-2»
Комплектность состава и места расположения деталей :
№ пакета | Наименование деталей | Размер, мм. мм. | Кол-во шт. | № на схеме схеме | № детали детали |
1 | Стойка фронтальная | 930х160 | 1 | 1 | 075 |
1 | Опора стола (лев) | 754х448 | 1 | 2 | 073 |
1 | Опора стола (пр) | 754х448 | 1 | 3 | 074 |
1 | Стойка тумбы | 484х448 | 1 | 4 | 077 |
1 | Опора промежуточная | 450х96 | 1 | 5 | 080 |
1 | Крышка тумбы | 402х448 | 1 | 6 | 181 |
1 | Царга большая | 384х64 | 4 | 7 | 440 |
1 | Цоколь | 384х48 | 2 | 8 | 443 |
1 | Планка крепления | 384х64 | 2 | 9 | 444 |
1 | Крышка верхняя | 320х448 | 1 | 10 | 180 |
1 | Планка крепления | 274х64 | 1 | 11 | 445 |
1 | Царги | 274х64 | 2 | 12 | 441 |
1 | Цоколь | 274х48 | 2 | 13 | 442 |
1 | Опора крышки стола | 254х160 | 1 | 14 | 078 |
1 | Царга стола | 648х192 | 1 | 15 | 439 |
1 | Стойка малая (прав.) | 190х448 | 1 | 16 | 079 |
1 | Стойка надстройки | 160х160 | 1 | 17 | 076 |
1 | Полка надстройки | 1000х192 | 1 | 18 | 213 |
1 | Крышка стола | 1004х610 | 1 | 19 | 182 |
1 | Боковина ящика мал. | 400х80 | 2 | 20 | 330 |
1 | Боковина ящика бол. | 400х128 | 4 | 21 | 350 |
1 | Задняя ст ящика | 326х128 | 2 | 22 | 351 |
1 | Фальш-панель ящика | 326х128 | 2 | 23 | 352 |
1 | Крышка нижняя | 320х448 | 1 | 24 | 183 |
1 | Задняя ст ящика | 216х80 | 1 | 25 | 331 |
1 | Фальш-панель ящика | 216х80 | 1 | 26 | 332 |
1 | Фасад ящика | 196х380 | 2 | 27 | 652 |
1 | Фасад ящика | 120х270 | 1 | 28 | 651 |
1 | Задняя стенка (ДВП) | 448х412 | 1 | 29 | 950 |
1 | Дно ящика | 356х398 | 2 | 30 | 951 |
1 | Дно ящика | 246х398 | 1 | 31 | 954 |
Правила эксплуатации и уход за мебелью
1. Мебель должна храниться и эксплуатироваться в закрытых и отапливаемых помещениях при температуре не ниже +5°С и относительной влажности воздуха не выше 65%.
2. В процессе эксплуатации оберегайте мебель от прямого попадания влаги и солнечных лучей. При ослаблении крепежных соединений периодически закручивайте их, помните, что сохранность и долговечность изделий зависит не только от её конструкции и качества материалов, но и от правильной эксплуатации и ухода за ней.
3. Поверхность изделий можно освежить, применяя специальные составы, которые имеются в хозяйственных магазинах.
4. Поверхности изделий следует предохранять от различных растворителей, кислот, щелочей и механических воздействий. Не допускается применение соды, порошков и других материалов, не предназначенных для ухода за мебелью.
ИНСТРУКЦИЯ ПО СБОРКЕ СТОЛА.
( ШИРИНА 1400, ГЛУБИНА 610, ВЫСОТА 950 мм.)

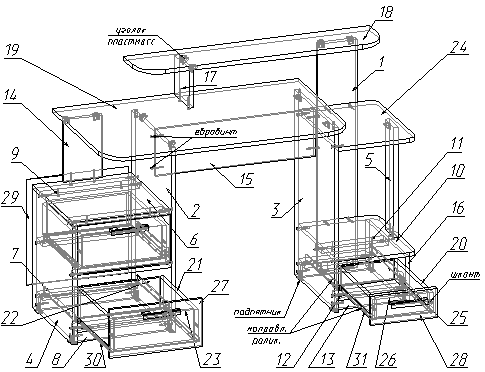

Сборку рекомендуется производить с помощью специалиста. Прежде чем начать сборку изделия внимательно изучите настоящую инструкцию. Приступив к сборке изделия, убедитесь в соответствии выбранного Вами изделия с порядковым номером пакета. Изделия набора собираются из отдельных деталей и фурнитуры. Детали и фурнитура прилагаются в отдельной упаковке. Схема сборки приведена на рис.1.
Внимание! Конструкция стола изготовлена универсально, модули с ящиками можно собрать в правом или в левом расположении.
Собрать ящики (см. рисунок № 2), боковые панели 21 соединить с задней 22 и фальш-панелями 23 саморезами 3,5х45. С помощью угольника выровнять углы на 90 град. и равномерно прибить гвоздями дно ящика (ДВП) 30 к торцу панелей не облицованных кромкой. Через ДВП закрепить к боковым стенкам 21 роликовые направляющие 4-мя шурупами 3,5х16. В фасад ящика 27 вставить шкант 8х30. На шкант установить боковины ящика 21 и соединить саморезами 3,5х30 через отверстия в фальш-панели 23 фасад ящика 27. К стойкам № 2;3;4;16 прикрутить направляющие ящиков саморезами 3,5х16 (см. рисунок№2). Собрать каркас тумбы с 2-мя ящиками из деталей 4; 2; 9;7; 8; 14, используя евровинты. Прикрепить к торцам стоек № 1,2,3,4,16 подпятники. Закрепит заднюю стенку ДВП гвоздями к деталям 4,2,9,7. Собрать правый блок состоящий из деталей № 1,3,5,10,11,16,24,12,13. Вставить в столешницу 19 шканты 8х30 в зависимости левое или правое исполнение, оставшиеся отверстия закрыть заглушками «крест». Соединить царгой 15 левый блок с ящиками и правый блок используя евровинты 7х50мм. Установить столешницу 19 в соответствующие отверстия в стойках № 2,3 и соединить уголками пластмассовыми детали № 2,3,14 при помощи саморезов 3,5х16мм. К столешнице №19 прикрутить стойку надстройки №17 евровинтами. Равномерно разместить полку надстройки №18 и закрепить уголками пластмассовыми саморезами 3,5х16мм. Изделие собрано и готово к эксплуатации.Пакет с фурнитурой
Вид | Наименование | Кол-во |
| Подпятник | 10 |
| Гвоздь 1,6х25 | 0,03кг. |
| Евровинт 7х50 | 46 |
| Заглушка «крест» | 4 |
| Заглушка евро | 28 |
| Направляющие роликовые 400мм. | 3 |
| Ручка-скоба | 3 |
| Саморез 3,5х16 | 66 |
| Саморез 3,5х30 | 12 |
| Саморез 3,5х45 | 24 |
| Шкант 8х30 | 10 |
| Уголок монтажный (пластм.) | 11 |
| Ключ евровинта | 1 |
