Модуль
CAN-03
Данное устройство облегчает установку автосигнализаций и дополнительного оборудования на автомобили имеющие сервисную шину CAN.
Перечень всех автомобилей можно посмотреть в программе «CanConfig» или в «Приложении 1».
Устройство универсально и может использоваться как с системами, имеющими цифровой совместимый с модулем интерфейс (разъём) и протокол, так и любыми другими системами по аналоговым входам\выходам.
Начало работы
Устройство полностью готово к работе и требует только занести в него модель автомобиля, на который планируется произвести установку. Это можно сделать двумя способами, подключив устройство к компьютеру через адаптер, или непосредственно на блоке, через кнопку программирования, расположенную на плате.
Конфигурирование с компьютера
Внимание!
· Во время конфигурирования устройства, входы 2 (CAN-H) и 17 (CAN-L), должны быть отключены от автомобиля!
· Во время конфигурирования подключите устройство на основное питание – вывод 1 (+12 v.), вывод 18 (-12 v.).
1. Скачайте программу-конфигуратор по адресу /CanConfigV8.5.rar
2. Распакуйте из архива. Программа конфигуратора запускается CanConfigV8.5.2
3. Подключите устройство к адаптеру, адаптер на вход USB компьютера.

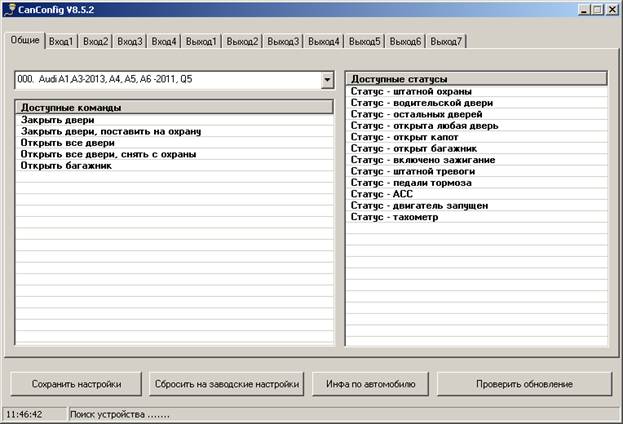

4. Запустите программу-конфигуратор «CanConfig».
5. Дождитесь установки связи с блоком. (Информация в нижней части окна программы, в строке состояния)
6. Выберите марку и модель автомобиля, на котором предполагается использовать данное устройство, нажмите кнопку «Сохранить».
7. Посмотрите информацию по подключению к шине CAN на выбранном автомобиле, нажав кнопку «Инфа по автомобилю»

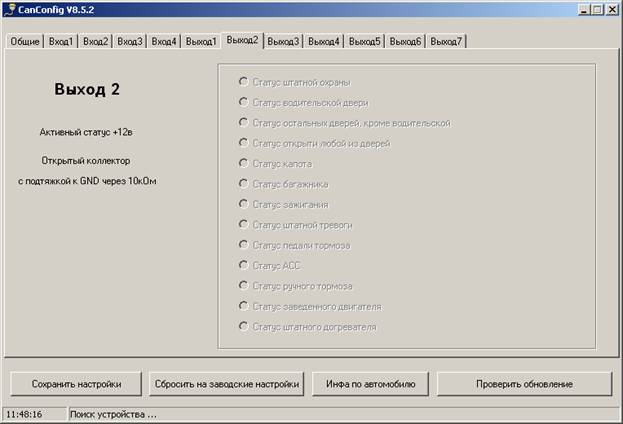

8. Если требуется изменить назначение команд и статусов, перейдите на вкладки «Вход\Выход»
9. Установите назначение входов и выходов устройства и нажмите кнопку «Сохранить настройки». Вернуться на заводские настройки можно нажав кнопку «Сбросить на заводские настройки».
Список поддерживаемых автомобилей постоянно дополняется и обновляется. Если компьютер имеет выход в интернет, нажав на кнопку «Проверить обновление», конфигуратор автоматически обновит в блоке таблицы поддерживаемых автомобилей на момент обновления.
Одновременно пополнится список автомобилей в сплывающем меню выбора автомобиля самого конфигуратора.
Конфигурирование с кнопки
Для входа в режим программирования и изменения марки автомобиля необходимо:
1. Нажмите и удерживайте кнопку программирования до быстрых миганий светодиода. (>3c)
2. Короткими нажатиями введите первую цифру кода автомобиля.
3. Нажмите и удерживайте кнопку программирования до быстрых миганий светодиода. (>3c)
4. Короткими нажатиями введите вторую цифру кода автомобиля.
5. Нажмите и удерживайте кнопку программирования до быстрых миганий светодиода. (>3c)
6. Короткими нажатиями введите третью цифру кода автомобиля.
Для ввода 0 - просто перейдите к следующему пункту без ввода цифры.
Если все действия выполнены правильно – система подтвердит программирование 5 вспышками светодиода, если введённые цифры выходят из допустимых значений или между действиями прошло более 20с., система выйдет из программирования, подтвердив выход 2 медленными вспышками светодиода.
Перепрограммирование модуля, необходимо производить, отключив от шины CAN автомобиля (выводы 2 и 17).
Подключение
Вид со стороны проводов
Рис. 1
Все выходы системы имеют нагрузочную способность 100мА, для коммутации больших токов, необходимо использовать разгрузочное реле.
Индикация светодиода на плате.
1. Режим программирования, номера автомобиля. (см. выше)
2. Индикация активности модуля. (Если Led погашен – модуль спит)
Электрические характеристики.
( при напряжении питания 12в.)
1. Напряжение питание модуля – не более 17 вольт.
2. Ток потребления в режиме работы – не более 40мА.
3. Ток потребления в режиме покоя - не более 4мА.
4. Максимальный ток отрицательных выходов – 150мА.
5. Максимальный ток положительных выходов – 100мА.
6. Максимальный суммарный ток выходов – 600мА.
7. Тип отрицательного выхода – ОК с подтяжкой к +12в., через резистор 10кОм.
8. Тип положительного выхода – ОК с подтяжкой к -12в., через резистор 10кОм.
9. Тип управляющего сигнала на входе – импульс более 250мс.
10. Период между командами зависит от команды и от автомобиля (не более 1с).
