Набор мебели для прихожей Саша – 9

РЕКОМЕНДАЦИИ

ПО УХОДУ ЗА МЕБЕЛЬЮ И ЕЁ ЭКСПЛУАТАЦИИ.

Мебель рекомендуется эксплуатировать в проветриваемом, сухом помещении с температурой воздуха не ниже 100 С.

В мебели, имеющей крепление болтами, винтами, шурупами, при ослаблении соединений необходимо периодически подвертывать их.

Мебель, транспортируемую в условиях минусовой температуры, при установке в помещении следует немедленно протереть чистой, сухой и мягкой тканью как снаружи, так и внутри.

Мебель должна быть защищена от прямого попадания солнечных лучей, не должна размещаться вблизи отопительных приборов, сырых и холодных стен.

Поверхности деталей мебели оберегать от попадания влаги, щелочей, ацетона, спирта и т. д., а также от механических повреждений.

На поверхность мебели не следует ставить горячие предметы.

Удалять пыль с поверхности, облицованной специальными мебельными пленками, следует сухой мягкой тканью.

УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ

Мебель транспортируют всеми видами транспорта в крытых транспортных средствах, а также в контейнерах.

При транспортировании изделий в местах соприкосновения их друг с другом, с кузовом транспортных средств и увязочными материалами должны быть мягкие прокладки, предохраняющие от механических повреждений.

При транспортировании изделий дверки и ящики должны быть зафиксированы в закрытом положении, исключающем их открывание или выдвигание.

Погрузочно-разгрузочные работы при транспортировании мебельных пакетов должны осуществляться так, чтобы в результате данных работ мебельные пакеты не получили механических повреждений.

Допускается перевозка мебели транспортом заказчика. В данном случае предприятие за сохранность изделия в период транспортирования ответственности не несет.

ГАРАНТИЙНЫЙ ТАЛОН

- Изготовитель гарантирует соответствие мебели требованиям ГОСТ 16371-93 «Мебель. Общие технические условия» при соблюдении условий транспортирования, эксплуатации и рекомендаций по уходу за мебелью.

- В течение действия гарантийного срока изготовитель рассматривает претензии потребителей по качеству мебели.

Условия гарантии

- При возникновении претензий по некомплектности фурнитуры претензии принимаются с предъявлением инструкции по сборке с гарантийным талоном (или копии), претензии по качеству деталей – с этикеткой от упаковки пакета деталей.

- Все гарантийные работы производятся только при предъявлении настоящего гарантийного талона.

- Гарантийный срок эксплуатации изделий мебели 12 месяцев со дня продажи мебели через торговую сеть.

Гарантийное обслуживание не производится:

- По дефектам, появившимся из-за несоблюдения потребителями условий транспортирования, сборки, эксплуатации и рекомендаций по уходу за мебелью.

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ. Партия №

Мебель соответствует ГОСТ 16371-93 и признана годной к эксплуатации.

Дата выпуска изделия _______________________

Дата реализации _________________

(печать магазина)

Вид доставки ____________________

С условиями гарантийного обслуживания ознакомлен ___________________

Талон сохранять до истечении гарантийного срока. (подпись покупателя)

Срок службы изделия 5 лет.

Претензии направляются по адресу:

Россия, 425000, р. Марий Эл,

ФАНТ-мебель

Набор мебели для прихожей Саша – 9

Инд. Н7-03/9 Пр. НМФ.0003.09.00.00.00

Инструкция по сборке

ИНСТРУКЦИЯ ПО СБОРКЕ

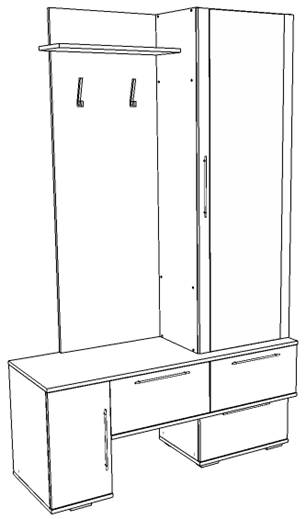

набора мебели для прихожей Саша – 9

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Инструкция даст Вам необходимые рекомендации по сборке,

порядка которых просим Вас придерживаться.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

№ дет	Название	Мат-л	Размеры мм	Кол-во	№ пак.	№ дет	Название	Мат-л	Размеры мм	Кол-во	№ пак
1	Крышка	ЛДСП	1252*444*16	1	2	19	Стенка вертикальная	ЛДСП	1500*509*16	1	1
10	Дно	ЛДСП	274*444*16	1	2	20	Полка	ЛДСП	560*217*16	1	1
2, 8	Бок	ЛДСП	496*426*16	2	2	24	Дверь	ЛДСПцв.	270*492*16	1	1
26	Полка вкладная	ЛДСП	237*420*16	1	1	25	Дверь	ЛДСПцв.	486*236*16	2	1
5	Стенка горизонт.	ЛДСП	979*444*16	1	2	23	Дверь	ЛДСП	236*502*16	1	1
4	Бок	ЛДСП	240*426*16	1	2	22	Дверь	ЛДСП	1494*502*16	1	1
3	Средник	ЛДСП	240*426*16	1	2	11	Стенка задняя	ЛДВП	524*262*4	1	1
6, 7	Бок / средник	ЛДСП	240*362*16	2	2	21	Стенка задняя	ЛДВП	984*262*4	1	1
9	Дно	ЛДСП	507*380*16	1	2	12	Стенка задняя	ЛДВП	501*262*4	1	1
13, 17	Бок	ЛДСП	1500*362*16	2	1	18	Стенка задняя	ЛДВП	1494*501*4	1	1
14(2), 15,16	Стенка горизонт.	ЛДСП	473*362*16	4	1	27	Зеркало	Стекл.	1490*394*4	1	3

ФУРНИТУРА

№ п/п	Наименование	Ед. изм.	Кол-во	№ п/п	Наименование	Ед. изм.	Кол-во
1	Евроключ	шт.	1	11	Крючок	шт.	2
2	Евровинт	шт.	38	12	Скотч 2-х сторонний	п. м.	1,2
3	Заглушка	шт.	20	13	Стеклодержатель	шт.	6
4	Ручка 224 мм	шт.	5	14	Шуруп 3*16(стеклодерж)	шт.	6
	Шурупы на ручку	шт.	10	15	Шуруп 4*13(петли)	шт.	44
5	Петля	шт.	5	16	Шуруп 4*16(ножки)	шт.	24
6	Петля внутренняя	шт.	6	17	Шуруп 4*16(штанга)	шт.	4
7	Полкодержатель	шт.	4	18	Шуруп 4*25(крючок, ст. гор.)	шт.	8
8	Стяжка эксцентриковая	шт.	12	19	Гвозди	шт.	63
9	Ножка	шт.	6	20	Инструкция	шт.	1
10	Штанга выдвижная L350	шт.	1	21	Инструкция по установке зеркал	шт.	1
				22	Заглушка клейкая	шт.	4

ОБРАТИТЕ ВНИМАНИЕ!

Окончательно стягивать фурнитуру на изделии только после полной сборки всех деталей.

Перед сборкой внимательно ознакомьтесь с данной инструкцией, проверьте комплектность фурнитуры и разберите ее по назначению. Упаковку и подкладочный материал можно использовать в качестве подстилочного материала.

Необходимый инструмент для сборки изделия:

- молоток,

- крестообразная отвертка,

- суровая нить.

Для удобства и безопасности сборку должны осуществлять не менее двух человек.

1.

Изделие может быть собрано в варианте зеркальном представленному на схеме. Для этого на деталях (поз. 1, 8, 5, 19) имеются резервные группы отверстий, а (поз.2, 4, 8) содержит дополнительную лицевую кромку. Определитесь в каком варианте вы хотите собрать изделие и будьте внимательны при сборке.

2.  На бока (поз.2,8) установите полкодержатели. На двери (поз.22,23,24,25) установите петли, а на бока (поз.8,13), стенку горизонтальную (поз.5) и дно (поз.9) – ответные планки на шуруп 4*13.

Внимание! На двери (поз. 23,25) устанавливаются внутренние петли!

3.  На зеркало наклеить двухсторонний скотч согласно инструкции и установите на дверь (поз.22), дополнительно закрепив стеклодержателями на шуруп 3*16.

4.  Заверните шток стяжки эксцентриковой в пласть крышки (поз.1).

5.  На чистую ровную поверхность установите кромкой вниз вверх крышку (поз.1). К крышке (поз.1) поочередно приставьте бока (поз.2,4) и средник (поз.3), закрепите стяжкой эксцентриковой.

6.  К бокам (поз.2,4) и среднику (поз.3), согласно схеме сборки, приставьте стенку горизонтальную (поз.5), закрепите евровинтами.

7.  Заверните шток стяжки эксцентриковой в пласть стенки горизонтальной (поз.5).

8.  К стенке горизонтальной (поз.5) поочередно приставьте средник (поз.6) и бок (поз.7), закрепите стяжкой эксцентриковой.

9.  К крышке (поз.1) приставьте бок (поз.8), закрепите стяжкой эксцентриковой.

10.  К бокам (поз.2,7,8) и среднику (поз.6) приставте дно (поз.9,10), закрепите на евровинты.

11.  На дно (поз.9,10) прикрепите ножки на шуруп 4*16.

12.  Выровняв собранную конструкцию и проверив диагональ, прибейте задние стенки (поз.11,12).

13.  На чистую ровную поверхность установите кромкой вниз бок (поз.13). К боку (поз.13), согласно схеме сборки, поочередно приставьте стенки горизонтальные (поз.14,15,16), закрепите евровинтами.

14.  К стенкам горизонтальным (поз.14,15,16) на евровинты закрепите бок (поз.17).

15.  Выровняв бока и проверив диагональ, прибейте заднюю стенку (поз.18).

16.  Установите собранную конструкцию на крышку (поз.1).

17.  Стенку вертикальную (поз.19) закрепите к крышке (поз.1) и боку (поз.1) евровинтами.

18.  Стенку горизонтальную (поз.15) закрепите к крышке (поз.1) на шурупы 4*25, шляпки шурупов закройте кл. заглушками.

19.  К стенке горизонтальной (поз.16) на шуруп 4*16 прикрепите штангу выдвижную L-350.

20.  Установите полку (поз.20), закрепите евровинтами к боку (поз.17) и стенке вертикальной (поз.19).

21.  Закрепите заднюю стенку (поз.21) на гвозди.

22.  На полкодержатели установите полку (поз.26).

23.  На стенку вертикальную (поз.19) установите крючки на шурупы 4*16.

24.  На двери (поз.22-25) установите ручки.

25.  Установите поочередно двери (поз.22-25) Отрегулируйте с помощью петель зазоры.

26.  Видимые шляпки евровинтов закройте заглушками.
