V муниципального конкурса
проектных работ учащихся 1-5 классов
номинация прикладные проекты
Изготовление контейнера для хранения
чая в пакетиках - «Чайного колеса»
| , МАОУ СОШ № 8, 5-А класс , учитель МАОУ СОШ № 8 |
Чайковский, 2015
Содержание
Введение………………………………………………………….…………..….3
Рабочий план реализации проекта……………………………………………..4
Бюджет проекта………………………………………………………………….5
Глава 1. Теоретическая часть
1.1 Способы хранения чая в пакетиках……………………............................6-9
Глава 2. Практическая часть
2.1. Технологическая карта …………………………………………………10-11
2.2. Выполнение работы …………………………………………………….12-17
Заключение……………………………………….......……….………………….18
Список литературы и интернет сайты………………………………………… 19
Приложения………………………………………………………..…………20-22
Введение
Постановка проблемы:
В нашей семье, как и во многих других все любят пить чай, причем разные сорта и чаще всего – чай из пакетиков. Большое количество сортов чая занимает много места и создает беспорядок.
В связи с этим появилась потребность в создании системы хранения пакетиков для заваривания чая.
Общие цели и задачи проекта:
Цель данного проекта: изготовление емкости для хранения чайных пакетиков.
Были поставлены следующие задачи:
Задача 1. Изучить теоретический материал о существующих способах хранения чая и чайных пакетиков.
Задача 2. Нарисовать эскиз и чертежи будущего изделия.
Задача 3. Составить технологическую карту и изготовить изделие по технологии.
Продукт проекта: система хранения пакетиков для заваривания чая.
Рабочий план реализации проекта
Таблица 1
№ пп | Перечень мероприятий, запланированных для реализации проекта | Сроки проведения мероприятий | ФИО исполнителей |
1. | Постановка проблемы, определение цели и задач проекта. | 10.12-24.12.2014г. | Юрков Антон, руководитель |
2. | Подбор теоретического материала о способах хранения чая и чайных пакетиков | 25.12-30.01.2015г. | Юрков Антон |
3. | Создание эскизов и чертежей будущего изделия, подбор материалов и инструментов. | 30.01-06.02.2015 г. | Юрков Антон, руководитель |
4. | Составление технологической карты | 09.02-12.02.2015 г. | Юрков Антон, руководитель |
5. | Изготовление изделия по технологии. | 13.02-13.03.2015г. | Юрков Антон |
6. | Оформление проекта | 14.03. – 20.03.2015г. | Юрков Антон, руководитель |
Бюджет проекта
Таблица 2
Материалы | Цена | Количество | Стоимость |
фанера 4 мм | 0 руб. | 0,5 м2 | 0 руб. |
пилки | 1 руб. за 1 шт. | 2 шт. | 2 руб. |
шлифовальная бумага | 20 руб. за 1 лист | 1 лист | 20 руб. |
копировальная бумага | 2 руб. за 1 лист | 1 лист | 2 руб. |
акриловые краски | 80 руб. за 1 баночку | 0,1 баночки | 8 руб. |
клей «Момент» | 40 руб. за 1 тюбик. | 0, 001 упаковки | 0,04 руб. |
клей «Монолит» | 13 руб за 1 тюбик | 1 тюбик | 13 руб |
пленка | 0 руб. | 0 руб. | |
китайские палочки | 1 руб. за 1 шт. | 1 шт. | 1 руб. |
шпажки бамбуковые | 0,1 руб. за 1 шт. | 5 шт. | 0,5 руб. |
шпатлевка по дереву | 59,5 руб за упаковку | 0,56 руб. |
Для изготовления изделия использован в основном «бросовый» материал. Фанера снята со старой кровати, предназначенной на выброс, пленка – упаковка (контейнер) из-под карамели. На весь набор потрачено 47 рублей.
Глава 1. Теоретическая часть
1.1. Способы хранения чая в пакетиках
Есть люди, которые любят заваривать рассыпной чай, по особой технологии, разных сортов. А есть те, кто предпочитают пакетики: это быстро, удобно и часто не менее вкусно.
Существует множество вариантов хранения чайных пакетиков, предлагаемых в магазинах и изготовленных вручную разными людьми. Вот некоторые примеры и их достоинства и недостатки, подмеченные нами.
· Простые коробочки из бумаги, пластика и т. п.
Достоинства | Недостатки |
Достаточно дёшевы; занимают мало места на столе; видны пакетики. | Быстро ломаются; малая вместительность. |
· Керамические ёмкости
Достоинства | Недостатки |
Красивые. | Дорого стоят; хрупкие; не видно пакетики. |

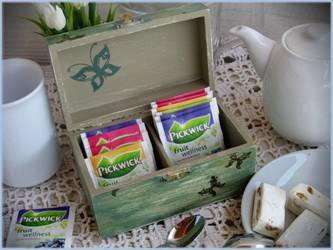

· Коробки из дерева
Достоинства | Недостатки |
Долго служат; хорошая вместительность; видно все содержимое; легко изготовить самостоятельно. | Занимают много места. |
· Коробки в виде комодов
Достоинства | Недостатки |
Оригинальные; возможно хранение разных видов чайных пакетиков (в упаковке и без). | Сложно изготовить самостоятельно или дорого купить. |

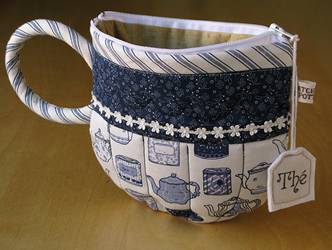

· Ёмкость, сшитая из ткани
Достоинства | Недостатки |
можно постирать; удобно брать с собой; можно сделать самостоятельно. | вмещает мало пакетиков. |
· Чайные домики.
Достоинства | Недостатки |
Для 2-, 3- секционных можно хранить несколько сортов чая; Красивые и оригинальные Крепкие и долговечные | Занимают много места Сложно изготовить самостоятельно |
У всех вариантов хранения чайных пакетиков нашлись свои достоинства и недостатки.
Глава 2. Практическая часть
2.1. Технологическая карта
Мы решили, что наиболее оптимальным для нас будет изготовление ёмкости для хранения чайных пакетиков в виде вращающегося колеса с пятью отделами. Это позволит
- компактно хранить 5 видов чая;
- легко извлекать нужный пакетик, сохраняя порядок;
- сэкономит место на столе за счет вертикального размещения колеса.
Для реализации задуманного, мы составили технологическую карту изготовления «чайного колеса», в которой определили основные этапы выполнения работы и необходимые на каждом этапе материалы и инструменты.
Таблица 3
№ пп | Название операции | Рисунок | Материалы, инструменты |
1. | Создание эскиза изделия, макета из бумаги или картона |
| Картон (бумага), клей, карандаш, ножницы. |
2. | Разработка чертежей |
| Бумага, карандаш, ластик, линейка, циркуль, транспортир |
3. | Разметка |
| Чертеж, фанера, карандаш, копировальная бумага, линейка. |
4. | Выпиливание |
| Лобзик, фанера; Пилки, дрель или шило. |
5. | Шлифование |
| Заготовки, шлифовальная бумага, напильники (надфили). |
6. | Сборка, оформление |
| Клей, готовые детали, шпатлевка по дереву, акриловая краска, кисть, дрель. |
2.2. Выполнение работы
1 этап.
На первом этапе нарисовали на бумаге будущее колесо и придумали, как оно будет устроено.
Затем склеили макет будущего изделия. Для этого использовали упаковочный картон и клеевой пистолет.
Общий вид изделия нас устроил. Однако, мы решили сделать чайное колесо похожим на колесо водяной мельницы, и среднюю часть – прозрачной.
2 этап.
На втором шаге мы разработали чертежи (приложение 1), используя линейку, циркуль и карандаш.
3 этап
Чертежи перевели на фанеру. Для этого копировальную бумагу положили лицевой стороной вниз, а сверху на нее рисунок. Обвели карандашом.

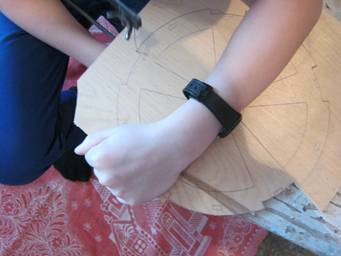

4 этап.
Детали изделия выпилили лобзиком по намеченным линиям. При выпиливании соблюдали следующие правила:
1. Не подставлять левую руку под лезвие инструмента.
2. Нельзя пользоваться неисправным инструментом.
При выпиливании отверстий в деталях
· соблюдали следующее требование: ширина отверстия должна быть равной толщине фанеры, а длина – длине выступа другого изделия;
· сделали небольшое отверстие шилом;
· отсоединенный от лобзика конец пилки ввели в отверстие и снова закрепили.
В результате получили 2 внешних колеса, 2 внутренних колеса, 5 разделителей для чайных отсеков, 2 кольца для крепления пленки, 2 деревянные шайбы.

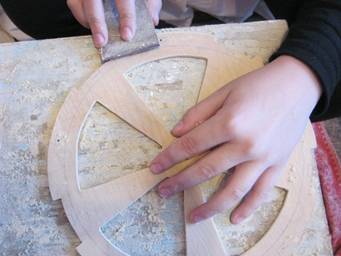

5 этап.
На этом этапе все детали обработали наждачной бумагой.
6 этап.
Сборка.
1. В центре внутренних и внешних колес при помощи дрели просверлили отверстия, равные диаметру стержня. Внутренние колеса должны вращаться свободно, а внешние входить туго.
2. Соединили, используя клей «Момент», 2 внутренних колеса с пятью перегородками.
3. Места соединения зашпатлевали, боковые части колес покрасили акриловой краской.
4. Кольца и шайбы приклеили к внешним колесам, используя клей «Момент».
5. В центре шайб просверлили такое же отверстие, как на колесе; по краям внешних колес просверлили по 5 отверстий, равных диаметру бамбуковых шпажек (для будущей стяжки).
6. Соединили все части, используя клей «Момент». Используя клей «Монолит» наклеили по окружности полосу из пленки, оставив в верхней части отверстие для извлечения пакетиков.

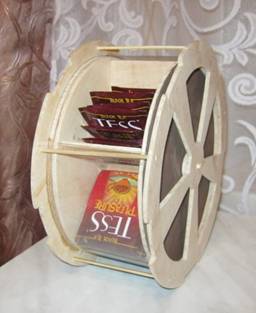

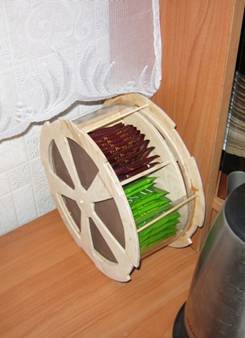

Заключение
1. В результате выполнения проекта нами был изучен теоретический материал по способам хранения чайных пакетиков.
2. Нами был нарисован эскиз и чертежи изделия, подобраны материалы и инструменты, составлена технологическая карта и изготовлено колесо для хранения чайных пакетиков.
Таким образом, поставленные задачи выполнены, цель достигнута. Теперь мы сможем хранить несколько видов чая удобно и всегда сохранять порядок. Ценность изготовленного изделия много выше затраченных денег. Я понял, что изготавливать изделия из фанеры своими руками не просто, но интересно.
Список литературы и интернет сайты
1. Чайные пакетики и их домики: http://yablor. ru/blogs/chaynie-paketiki-i-ih-domiki/2680629
2. Чайное колесо из картона: http://stranamasterov. ru/node/637818

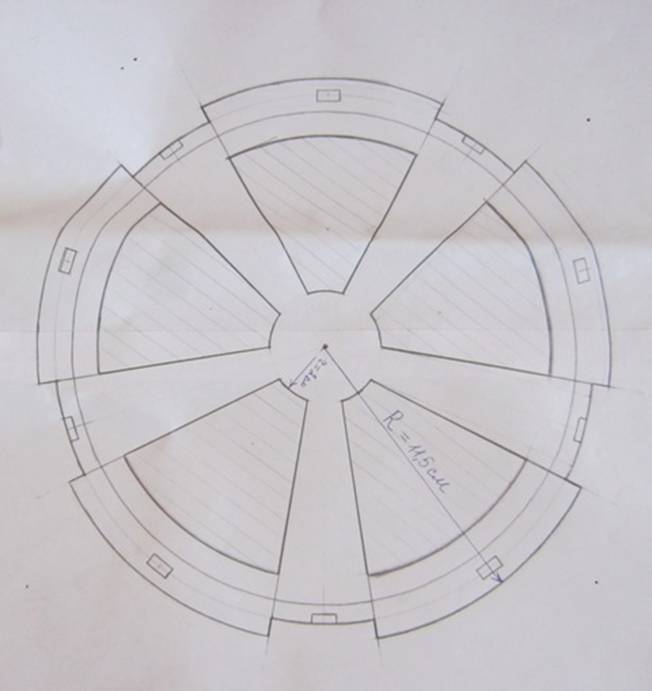

Приложение 1
Чертеж внешнего колеса

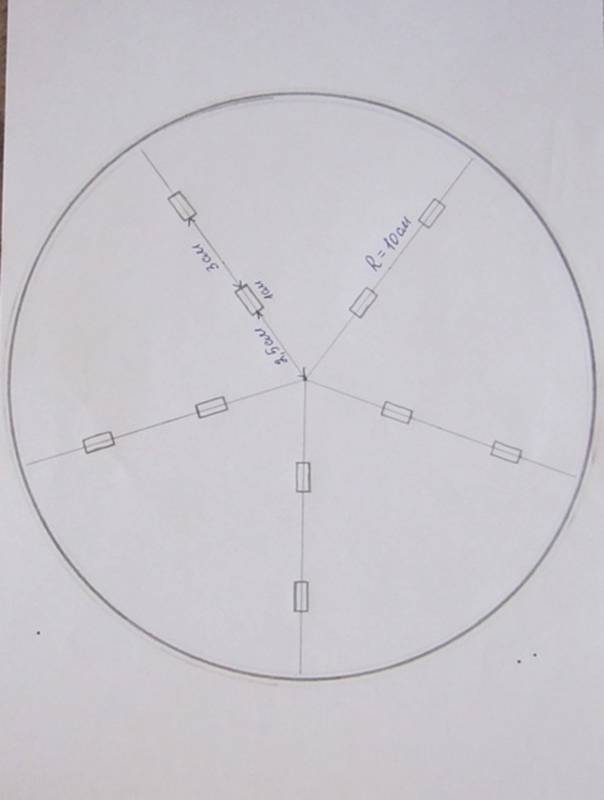

Приложение 2
Чертеж внутреннего колеса

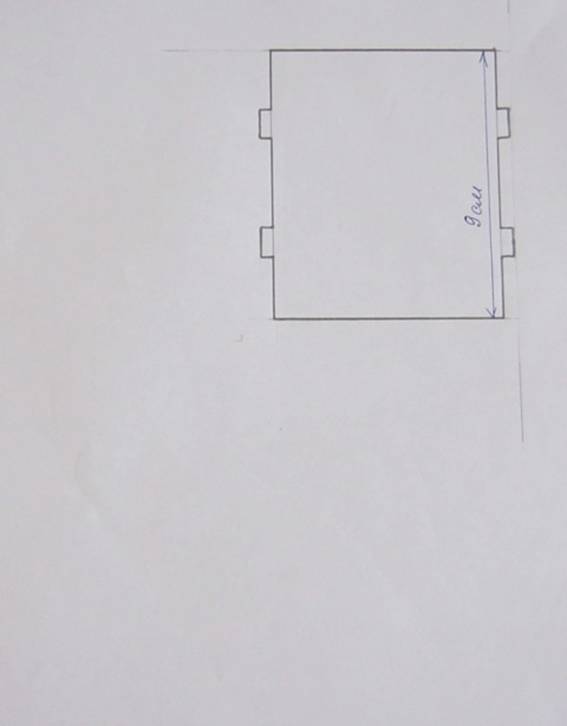

Приложение 3
Чертеж перегородки
