1.1.4.4 Конструкция прибора

Констpуктивно пpибоp выполнен в виде переносного блока. В нижней части передней панели коpпуса прибора размещен гибкий поворотный пpобоотбоpник. На лицевой панели пpибоpа размещены: жидко-кристаллический индикатор, кнопки упpавления СТАРТ, ПЕЧАТЬ, РЕЖИМ, печатающее устройство (принтер).

На задней панели пpибоpа размещены воздушный фильтр, штуцер сброса воздуха, контрольный разъем, разъем для подключения кабеля питания 12 В, разъем для подключения кабеля питания от сети 220 В, переключатель питания (12 В или 220В), вставка плавкая, выключатель питания прибора.

Узлы, блоки и измеpительная кювета в теплоизоляционном кожухе смонтиpованы на металлическом основании.

Модулятоp излучения, источник излучения и фотоприемник конструктивно объединены и установлены на торцах кюветы.

Переключатель газовых потоков, фильтр воздуха и мембранный компрессор установлены на несущем основании и подключены к кювете, пробоотборнику гибкими обогреваемыми трубками. Датчик давления установлен на входе компрессора.

Блок питания прибора выполнен в виде отдельной конструкции и установлен на несущем основании.

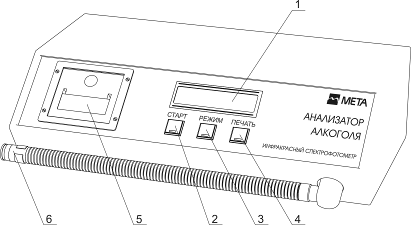

1- Жидко-кристаллический индикатор; 2-Кнопка СТАРТ;

3-Кнопка РЕЖИМ; 4-Кнопка ПЕЧАТЬ; 5-Принтер;

6-Пробоотборник

Рисунок 1- Внешний вид прибора (передняя панель)

1- Воздушный фильтр; 2- Штуцер сброса воздуха;

3-Контрольный разъем; 4-Разъем для подключения кабеля питания 12 В; 5-Переключатель питания (12 В или 220 В) ; 6- Разъем для подключения кабеля питания от сети 220 В; 7-Вставка плавкая; 8-Выключатель питания прибора.

НЕ нашли? Не то? Что вы ищете?

Рисунок 2 - Внешний вид прибора (задняя панель)

1.1.5 Маркировка и пломбирование

1.1.5.1 Маркировка прибора соответствует требованиям конструкторской документации М 002.000.00.

На фирменной планке прибора указаны:

- товарный знак предприятия-изготовителя;

- наименование или обозначение типа изделия;

- знак утверждения типа;

- заводской порядковый номер прибора;

- год изготовления.

1.1.5.2 Пломбирование производится в местах, предусмотренных чертежами.

1.1.6 Упаковка

1.1.6.1 Упаковка прибора соответствует требованиям конструкторской документации М 002.000.00.

1.1.6.2 Упаковка прибора и технической документации обеспечивает сохранность их товарного вида.

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 Эксплуатационные ограничения

2.1.1 Эксплуатация прибора должна производиться в соответствии с требованиями настоящего руководства по эксплуатации.

2.1.2 Запрещается работа прибора при снятой крышке.

2.1.3 При 24-х часовой работе прибора в целях исключения перегрева рекомендуется делать 2-х часовые перерывы через каждые 8 часов работы.

2.2 Подготовка прибора к использованию

2.2.1 Меры безопасности

2.2.1.1 К работе с прибором допускаются лица, ознакомленные с настоящим руководством по эксплуатации, а также прошедшие инструктаж по технике безопасности.

2.2.1.2 Приступать к устранению неисправности в приборе следует после отключения прибора от электросети.

Работать необходимо исправными инструментом и измерительными приборами.

2.2.1.3 Особую осторожность следует соблюдать при проверке работы прибора под напряжением.

Запрещается пайка деталей прибора под напряжением.

2.2.2  Указания по включению и опробованию работы

2.2.2.1 При pаботе пpибоpа от сети пеpеменного тока напpяжением 220 В и частотой 50 Гц необходимо подключить к pазъему "220 В", pасположенному на задней панели АКПЭ, кабель из комплекта поставки и включить переключатель «ПИТАНИЕ» в положение 220 В.

При работе прибора от бортовой сети автомобиля напряжением 12 В необходимо один конец кабеля из комплекта поставки подключить к разъему питания «12 В», расположенному на задней панели АКПЭ. Другой конец кабеля подключить к гнезду прикуривателя. Установить переключатель «ПИТАНИЕ» в положение 12 В.

При отсутствии гнезда прикуривателя в автомобиле или его неисправности необходимо подключить переходник из комплекта поставки следующим образом:

- соединить один конец (в виде двух проводов: белый или красный – к клемме +12 В и черный – к клемме -12 В) с клеммами источника питания автомобиля;

- соединить другой конец (в виде разъема, аналогичного гнезду прикуривателя) с кабелем питания 12 В из комплекта поставки.

2.2.2.2 Открыть отсек для бумаги встроенного печатающего устройства, проверить наличие бумаги для печати. При ее отсутствии вставить новый рулон бумаги, заправив в соответствии с приложением А настоящего руководства.

2.2.2.3 Извлечь мундштук из полиэтиленового пакета и установить его на пробоотборник прибора.

2.3 Использование прибора

2.3.1 Включить переключатель питания (поз.5 рис.2) при питании прибора от 12в или выключатель питания (поз.8 рис.2) при питании прибора от сети 220 В 50 Гц. На индикаторе прибора появится сообщение:

Н

А

Г

Р

Е

В

ч

ч

:

м

м

Д

Д

.

М

М

.

Г

Г

где чч – текущее значение часов,

мм - текущее значение минут,

ДД. ММ. ГГ – текущие значения дня, месяца и года.

При этом символ ":" мигает с секундным интервалом.

При необходимости проведите коррекцию текущего значения даты и времени прибора (см. п. 2.3.13).

2.3.2 По окончании прогрева прибор автоматически начинает проводить тестирование окружающего воздуха на содержание паров этанола. При этом на индикаторе последовательно появляются сообщения:

П

Р

О

Д

У

В

К

А

При этом включается компрессор прибора и кювета продувается чистым воздухом.

К

А

Л

И

Б

Р

О

В

К

А

Прибор производит измерение сигнала при отсутствии паров этанола в измерительной кювете.

Т

Е

С

Т

В

О

З

Д

У

Х

А

При этом включается компрессор прибора, переключается клапан и кювета продувается окружающим воздухом, затем прибор производит измерение сигнала при окружающем воздухе в измерительной кювете.

Если концентрация этанола в воздухе превышает допустимое значение, на индикаторе появляется сообщение:

А

Л

К

О

Г

О

Л

Ь

В

В

О

З

Д

У

Х

Е

!

Необходимо выключить прибор, проветрить помещение. Затем включить прибор и провести повторный анализ окружающего воздуха.

2.3.3 Если концентрация этанола в воздухе не превышает допустимое значение на индикаторе появляется сообщение:

Г

О

Т

О

В

ч

ч

:

м

м

Д

Д

.

М

М

.

Г

Г

2.3.4 Прибор готов к работе. Для проведения измерения необходимо нажать кнопку СТАРТ.

При последующих измерениях п. п. 2.3.1-2.3.4 пропускаются.

2.3.5 После нажатия кнопки СТАРТ на индикаторе появляется сообщение:

К

А

Л

И

Б

Р

О

В

К

А

При этом прибор запоминает значения сигнала, соответствующее чистому воздуху.
