Стол гладильный

Стол гладильный

Модель 156.00

УСТАНОВКА

Условия поставки

Машина поставляется в жестких коробках, на которых напечатана информация о транспортировке.

По запросу клиента несколько машин могут быть упакованы вместе и завернуты в полиэтилен или в полиэтиленовой оболочке.

Транспортировка

Упакованную машину запрещается бросать. Перевозку осуществлять в специальном транспорте, чтобы избежать повреждения машины.

Доставка

При получении машины проверить комплектацию поставки и соответствие поставленных деталей требуемой комплектации.

Сборка

Разложить стол на требуемую высоту и установить удерживающий штифт (рис. 2, поз. Е) в одном из трех пазов (рис. 2, поз. F), находящихся под гладильной плитой. После этого, закрутить устройство безопасности (рис. 2, поз. А), входящее в поперечный кронштейн. Вставить полку для белья (рис. 2, поз. D) в специальные отверстия (рис. 2, поз. G).

Рис. 2

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Гладильный стол поставляется с рисунком, на котором изложены правила техники безопасности.

Маховичок (рис. 3, поз. А)

Маховичок гарантирует, что при любых условиях гладильный стол не сможет сложиться. Завинтить маховичок (поз. А), входящих в поперечный кронштейн (поз. В).

Термостат (рис. 3, поз. С)

Термостат установлен внутри гладильной плиты и срабатывает, когда температура превышает установленный безопасный предел.

При срабатывании термостата информируйте вашу сервисную организацию, представители которой после выявления и устранения причины настроят термостат с помощью красной кнопки на нем.

Для работы термостата и для правильной работы всего гладильного стола рекомендуется выполнять следующие требования:

Подключать гладильный стол к источнику переменного тока только с заданным напряжением (см. шильдик). Убедиться, что система питания оборудована заземлением в соответствии с действующими нормами. Начинать работу только на исправном гладильном столе.

При работе стола отдельные части нагреваются до высоких температур и при воздействии на кожу могут вызвать ожог. Поэтому при работе необходимо проявлять осторожность.

Гладильный стол должен быть немедленно отключен от электрической сети в следующих случаях:

a)  Перед тем, как оператор покидает свое рабочее место, даже если он уходит на короткое время.

b)  Перед каждой проверкой, очисткой и обслуживанием.

c)  После завершения работы.

Никогда не вытаскивайте вилку из розетки за провод. Используйте только специальные удлинители, они должны находиться в рабочем состоянии. Не начинать работу когда:

a)  Кабель питания поврежден.

b)  Гладильный стол имеет неисправности или видимые повреждения, в этом случае необходимо обратиться в сервисную организацию для устранения неисправностей.

Когда стол находится под напряжением, избегать попадания на него воды. Не допускать свисания провода на пол. Не допускать детей к работающему гладильному столу.

Источник питания

Гладильный стол рассчитан на питание от источника электроэнергии с заданными напряжением и частотой тока (см. шильдик).

Рис. 3

ОПИСАНИЕ УСТРОЙСТВА ГЛАДИЛЬНОГО СТОЛА

Складной гладильный стол с регулируемой высотой с электрическими нагревательными элементами и вентилятором отсоса воздуха может быть дополнен парогенератором модели 413 или 414. Корпус стола выполнен из стальных трубок и устанавливается на пол на 4-х термоизолирующих опорах.

Гладильная плита имеет коробчатую конструкцию, к плите присоединен вентилятор отсоса воздуха. Плита закрыта перфорированным стальным листом, который пропускает через себя жидкость и обеспечивает быстрый нагрев поверхности нагревательным элементом, находящемся с листом в непосредственном контакте.

Покрытие гладильной плиты из ткани PRONTO TOP. Под покрытие подложена мягкая подкладка и все это сшито.

Вентилятор отсоса воздуха управляется педалью, устройство контроля температуры находится спереди гладильного стола.

Стол имеет электрическую розетку для присоединения парогенератора или для дополнительной обогреваемой формы для глажения рукавов.

Опции:

По запросу клиента машина может быть оснащена:

Узел 1.156.76.01 - подставка для утюга

НАСТРОЙКА

Настройка высоты

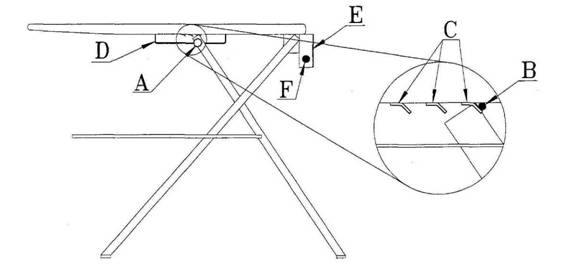

Гладильный стол имеет три фиксированные положения высоты. Установка высоты осуществляется откручиванием маховичка (рис.4, поз. А) и установкой гладильной плиты с помощью перекладины (рис.4, поз. В), который устанавливается в одно из трех положений (рис.4, поз. С). Когда установка по высоте закончена закрутить маховичок (рис.4, поз. А) над поперечной панелью (рис.4, поз. D).

Рекомендации

Во избежание проблем в эксплуатации гладильного стола при подготовке и проведении технического обслуживания рекомендуется бережно и в точности выполнять следующие инструкции.

Все работы по техническому обслуживанию должны проводиться только сертифицированными специалистами. В случае возникновения неисправностей немедленно отключить гладильный стол и обратиться в сервисную организацию.

Проверки

Электроэнергия

Проверить соединения, напряжение и заземление.

Защитные панели (рис.4, поз. Е)

Убедиться, что все защитные панели надежно закреплены.

Термостат (рис.4, поз.F)

Убедиться, что ручка термостата не находится в положении «0».

Рис. 4

ОРГАНЫ УПРАВЛЕНИЯ

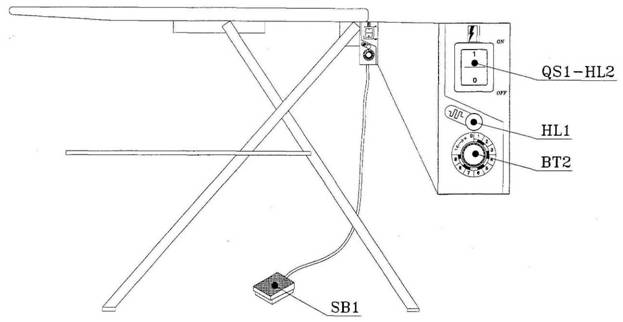

Все органы управления показаны на рисунке, а их описания и функции приведены в таблице.

Рис. 5

Позиция	Описание	Функции
QS1	Главный выключатель	Включает и отключает подачу электроэнергии
BT2	Термостат	Позволяет или запрещает дальнейший нагрева поверхности глажения
SB1	Педаль отсоса воздуха	В нажатом состоянии включает отсос воздуха от панели глажения
HL1	Желтая лампа нагревательного элемента	Вкл – панель еще не прогрелась до заданной температуры Откл. – панель прогрелась до заданной температуры
HL2	Зеленая лампа питания	Напряжение подано

РАБОТА МАШИНЫ

Запуск машины

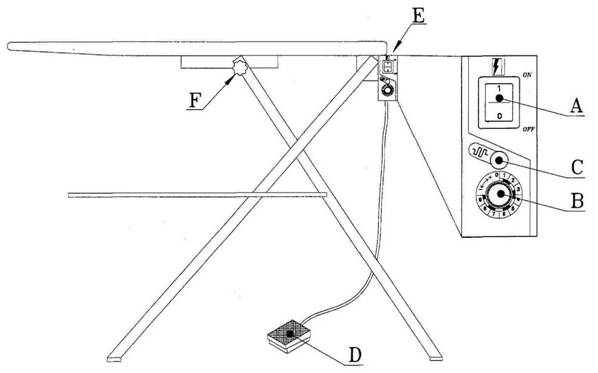

Включить главный выключатель машины (поз. А), при этом загорится зеленая лампа.

Ручкой (поз. В) настроить температуру поверхности глажения на требуемую величину. Для предотвращения образования конденсата и для увеличения срока службы машины рекомендуется устанавливать температуру глажения не больше положения «7». Включается лампа (поз. С) и горит до тех пор, пока заданная температура не будет достигнута. Во время работы нажимать педаль для включения отсоса воздуха из зоны глажения.

Остановка машины

Отключить главный выключатель (рис.6, поз. А), погаснет зеленая лампа. Если после завершения работы нужно сложить стол, то необходимо вытащить вилку из розетки и дождаться, пока все поверхности остынут, затем смотать кабели питания и педали и уложить их в специальное место (рис.6, поз. Е), затем открутить маховичок (рис.6, поз. F) и сложить стол.

Рис. 6

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Периодичность технического обслуживания

Описание	Периодичность технического обслуживания
Каждый день	Каждые 20 дней	Каждые 60 дней	Каждые 220 дней
Электрические устройства				+
Вентилятор отсоса воздуха				+
Педаль включения отсоса воздуха				+
Покрытие панели глажения			+

Покрытие панели глажения

Покрытие – это расходный материал, который изнашивается в процессе эксплуатации гладильного стола. Поэтому рекомендуется периодически проверять состояние покрытия. Изношенное покрытие отрицательно сказывается на качестве глажения, поэтому его необходимо заменять. Перед заменой отключить подачу электроэнергии и убедиться, что все детали остыли.

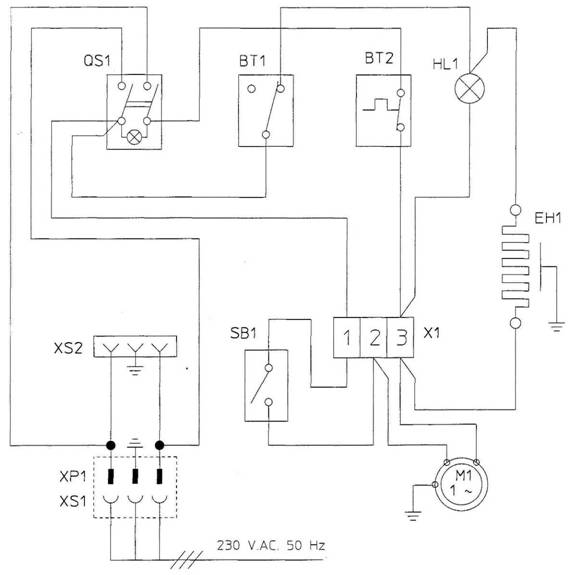

СХЕМА ЭЛЕКТРИЧЕСКАЯ

Поз. обозначение	Наименование
QS1	Вилка подключения электроэнергии
XS1	Розетка подключения электроэнергии
XS2	Розетка подключения внешних устройств
M1	Электродвигатель вентилятора отсоса воздуха
BT1	Панель для установки термостата
BT2	Термостат
HL1	Лампа
SB1	Педаль включения отсоса воздуха
X1	Блок зажимов
EH1	Нагревательный элемент
QS1	Главный выключатель
