СОДЕРЖАНИЕ
Функции и характеристики Предупреждения Прилагаемые детали и аксессуары Установки в режиме офлайн Установки в режиме онлайн Инструкции для панели управления7. Установка материала для резки
Установка ножа Общие вопросы и ответы Язык управления Соединение с компьютерным портом Условия послепродажного обслуживания Краткая схема эксплуатации Технические индексыКомпьютеризированная резательная машина DIKA
Функции и характеристики
- Прежде чем приступать к работе, ознакомьтесь с функциями и характеристиками машины. Красивый внешний вид соответствует современным требованиям. Специальный сегмент интегральных микросхем обеспечивает высокую точность, большую скорость и низкую шумность. Уникальный и прочный механизм подает бумагу значительной длины с большой точностью и без малейших отклонений. Поддержка системы AUTOCAD и экспорт различных видов рисунков. Имеется возможность регулировать давление и скорость в любой момент работы, а также функция срочной остановки, паузы и сброса установок во время работы. Тщательно решены такие сложные проблемы, как быстрый износ и прогиб абразивного, алюминиевого и рифленого валиков. Большой дисплей LED c высоким уровнем освещения. Соединение с серийным или параллельным портом по вашему выбору. Большая собственная память 1М-8М Функция повторной резки или рисования. Функция продолжительной самопроверки Функция предупреждения боковых ударов
Предупреждения
Машина должна быть заземлена для обеспечения безопасности и избежания поломок. Не вставляйте и не вынимайте кабель передачи данных, если машина включена в электросеть, иначе машина или компьютерный порт могут сгореть. Запрещено самостоятельно разбирать машину. Если требуется ремонт, обратитесь к поставщику или в службу сервиса. Если вы не пользуетесь машиной длительное время, то прижимной валик не должен давить на систему подачи, а машина должна быть выключена из сети. Функция предупреждения боковых ударов.Для предотвращения возможных частых ударов каретки о боковые панели в машину внедрена новая функция, позволяющая избежать этой проблемы, возникающей в результате неправильной работы, от повреждения электропанели, и приводящей к потере точности в работе.
Когда каретка выходит за максимальный левый предел резки, то она автоматически переводится в нулевое положение. Если при возвращении каретка проскочит нулевую точку и уйдет дальше вправо, то произойдет автоматическая перезагрузка и звонок начнет подавать сигнал. Это означает, что машина находится в нештатном режиме работы.
Примечание: немедленно нажмите кнопку OFFLINE и затем кнопку PRESSURE+, чтобы перевести каретку в левое положение, а затем нажмите кнопку RESET, чтобы перезагрузить машину, или переведите каретку вручную, а затем нажмите кнопку RESET для перезагрузки. Машина вернется в штатное положение.
Прилагаемые детали и аксессуары
- Содержимое прилагаемой коробки
Внимательно проверьте содержимое коробки. В ней должны быть:
1. Основная рама - 1шт.
2. Пакет прилагаемых аксессуаров - 1шт.
3. Установочные детали - 1 коробка.
- Прилагаемые детали и аксессуары
Наименование | Количество | |
1 | Провод питания | 1 |
2 | Нож | 1 коробка, 2 штуки |
3 | Держатель ножа | 1 |
4 | Держатель ручки | 1 |
5 | Стержень ручки (шариковая ручка) | 1 |
6 | Кабель для серийного порта | 1 |
7 | Кабель для параллельного порта | 1 |
8 | Шестиугольный ключ | 1 |
9 | Инструкция | 1 |
10 | Гарантия | 1 |

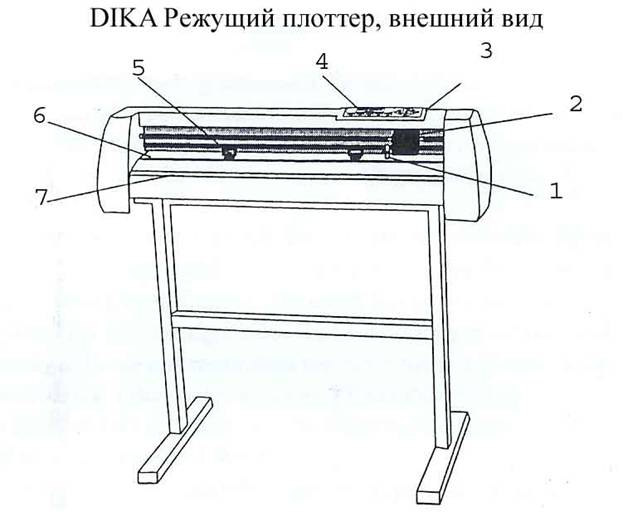

Вид спереди
Держатель ножа. 2. Каретка ножа. 3. Операционная панель. 4. Экран дисплея. 5. Валик давления. 6. Механизм подачи. 7. Рейка

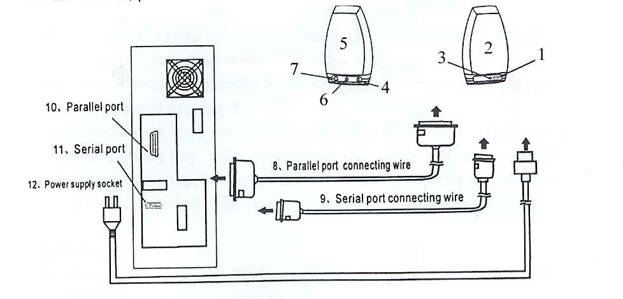

1 Параллельный порт. 2. Правая сторона. 3. Серийный порт. 4. Переключатель. 5. Левая сторона. 6. Предохранитель. 7. Вход электрокабеля. 8. Кабель для параллельного порта. 9. Кабель для серийного порта. 10. Параллельный порт. 11. Серийный порт. Вход электрокабеля.
Основные комплектующие и их функции
· Панель управления
- Прижимной валик: двигается вправо и влево и прижимает край бумаги. Сопряжен с механизмом подачи, чтобы обеспечить движения бумаги вперед и назад. Каретка ножа: держит нож, двигается вправо и влево, контролирует подъем и опускание ножа. Прижимная ручка: при нажатии на ручку прижимные валики поднимаются, при поднятии ручки валики прижимают бумагу и двигаются вместе с валиком подачи. Подсоединение кабеля к параллельному или серийному порту: кабель для серийного порта имеет девятижильную перфорированную штыревую вилку, а кабель для параллельного порта имеет 25-жильную штыревую вилку. Они подсоединяются к резательной машине и компьютеру отдельно. Подробнее смотри в разделе Соединение с компьютерным портом.
Установки в режиме офлайн
Прочно установите резательную машину на подставку. Подсоедините электрокабель к машине и включите его в розетку с питанием в 220 вольт. Примечание: удостоверьтесь, что заземление обеспечено.

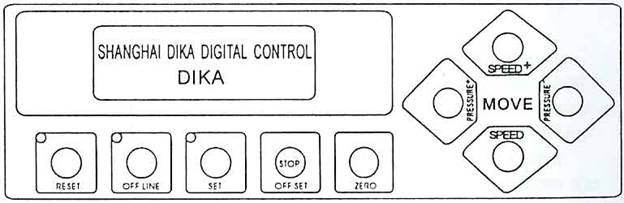

Автоматическая перезагрузка
Включите питание, и машина автоматически перезагрузится. Загорится индикатор RESET, и на дисплее появится надпись Shagnhai DIKA Digital Control. Каретка ножа переместится к правому краю, если она там еще не находится. Механизм подачи один раз двинется вперед и назад, а рама ножа поднимется на 1,5-2 мм.
Поднимайте и опускайте нож с помощью кнопки ZERO POINT.
Нажмите кнопку ZERO POINT, чтобы опустить раму каретки ножа.

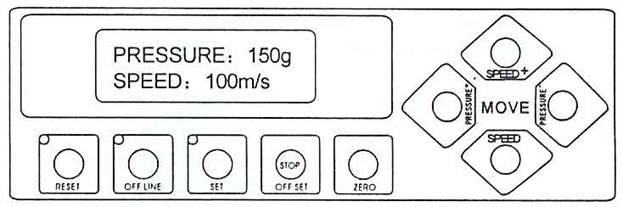

Кнопки SPEED+/- и PRESSURE+/-
При нажатии кнопок SPEED+/- и PRESSURE+/- на экране дисплея немедленно высвечивается «давление ножа = хххг, скорость резки = хххмм/сек», и эти показания соответственно увеличиваются или уменьшаются.
Кнопка OFFLINE
Нажатием кнопки OFFLINE машина переводится в состояние офлайн. Красный индикатор OFFLINE загорается, а на экране дисплея появляется надпись MOVE и «Х=ххх Y=ххх», что соответствует положению ножа в данный момент.
Кнопка ручного передвижения
В положении офлайн для передвижения используются четыре кнопки – SPEED+, SPEED-, PRESSURE+, PRESSURE-. При нажатии на них каретка передвинется направо или налево в зависимости от направления стрелки или механизм подачи передвинется вперед или назад. Кнопки не будут действовать, пока каретка не передвинется в крайнее положение.
Самопроверка
В положении офлайн запустите программу самопроверки, одновременно нажав кнопки SPEED+ и SPEED-. Штатная реакция машины на эту процедуру говорит о нормальном состоянии механики и электрики. Затем можно перейти к режиму онлайн.
Установки в режиме онлайн
- Для соединения машины с компьютером можно использовать серийный порт (COM1, COM2, COM3, COM4) или параллельный порт (LPT1, LPT2). Однако их нельзя использовать одновременно. Соединение через параллельный порт уменьшает время передачи данных, дает большую скорость в режиме офлайн, и позволяет эффективнее использовать компьютер.
Осуществляйте установки в режиме онлайн в следующем порядке:
Отсоедините питание от машины и компьютера. Подсоедините один конец серийного кабеля к машине, а другой конец к серийному порту (COM1, COM2, COM3, COM4), или подсоедините один конец параллельного кабеля к машине, а другой конец к параллельному порту (LPT1, LPT2) (печатающий порт). Для совместимых компьютеров CPU 486 или ниже рекомендуется использовать параллельный порт. Включите питание машины и компьютера. Машина штатно перезагрузится и будет готова для приема данных. Компьютер входит в программу художественной резки (например, Art Cut software) и проверяет совместимость установочных параметров программы (например, порта, языка, скорости в бод, и т. д.) и резательной машины.Например, Art Cut Software
Резательный прибор: тип продукта и модель резательной машины
Выходящий порт: COM2 (или COM1, LPT1)
Параметр: скорость в бод = 9600
Ширина листа: соответствует реальной ширине материала
После перезапуска или замены типа бумаги необходимо провести пробную резку, чтобы обеспечить необходимое давление при резке, оптимизировать результат художественной резки, а также снятие и наклейку рисунков.
Получив графические данные с компьютера, машина переходит в режим онлайн, и на экране дисплея высвечивается «давление резца=150г скорость резки=200мм/сек» (первоначальные параметры). При соединении через серийный порт машина начнет резку немедленно. При соединении через параллельный порт индикаторы OFFLINE и SET будут попеременно мигать в течение передачи данных. Машина не начнет резку до полного окончания передачи данных, то есть когда буфер памяти машины получит всю информацию.Примечание: Пред передачей данных в резательную машину сначала нажмите кнопку SET на машине, чтобы очистить память и обеспечить полную передачу данных.
Вы можете вырезать необходимые рисунки, выбирая их из программы художественной резки.
Инструкции для панели управления
Последовательность рабочего режима: а) перезагрузка, б) онлайн, в) офлайн, г) установка, д) повторная резка, е) продолжительная самопроверка.
Режим перезагрузки:
Машина переводится в режим перезагрузки при обычном включении или путем нажатия кнопки RESET. В этот момент на экране дисплея высвечивается Shanghai DIKA Digital Control, машина готова к получению данных с компьютера, а индикаторы OFFLINE и SET на панели выключены. После перезагрузки машина автоматически устанавливает следующие параметры:
Скорость в бод: 9600
Скорость резки: 200мм/сек
Давление ножа: 150г
Нулевая точка рисунка соответствует нулевой точке машины.
Буфер очищен
Вышеуказанные установки могут быть изменены.
Режим перезагрузки
Режим онлайн:
После успешного получения графических данных от компьютера в режиме перезагрузки или путем нажатия кнопок SPEED+/- или PRESSURE+/- машина немедленно переходит в режим онлайн.
В режиме онлайн, несмотря на осуществляемую резку или ожидание получения данных от компьютера, скорость резки может быть изменена с помощью кнопок SPEED+ или SPEED-. Скорость резки подразделяется на 15 уровней, минимальная скорость – 25мм/сек, максимальный холостой ход - 400мм/сек. При каждом нажатии на кнопку SPEED+ показатель скорости на экране дисплея будет увеличиваться на 25мм/сек. При каждом нажатии на кнопку SPEED- показатель скорости на экране дисплея будет уменьшатся на 25 мм/сек. Кнопка перестает работать, когда показатель достигает предельной отметки.
№ | V1 | V2 | V3 | V4 | V5 | V6 | V7 | V8 | V9 | V10 | V11 | V12 | V13 | V14 | V15 | Х Х |
мм/с | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 |
Для большинства изогнутых графических рисунков, получаемых с помощью короткого вектора, скорость резки может меняться в течение процесса резки путем нажатия на кнопки SPEED+ или SPEED-. Для обычных рисунков, получаемых с помощью длинного вектора, машина не будет реагировать на команды, пока красящий вектор не закончит работу. Кроме того, указанные выше установки скорости касаются правоугольного длинного вектора. При наклонной резке скорость может немного понижаться. Поэтому резка больших рисунков осуществляется на достаточно высокой скорости, а скорость резки небольших изогнутых рисунков с помощью большого числа коротких векторов автоматически снижается для обеспечения качества.
Таким же образом, несмотря на осуществляемую резку или ожидание получения данных от компьютера, можно изменять давление ножа с помощью кнопок PRESSURE+ и PRESSURE-. При каждом нажатии на кнопку PRESSURE+ давление увеличится на один уровень, а на экране дисплея оно увеличится на 25 г. Кнопка перестает работать, когда показатель достигает максимальной отметки. При каждом нажатии на кнопку PRESSURE - давление снижается на один уровень, а на экране дисплея оно уменьшается на 25 г. Кнопка перестает работать, когда показатель достигает минимальной отметки.
№ | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
Гр. | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 325 | 350 | 375 | 400 |
Кроме того, в режиме онлайн можно опустить нож путем нажатия на кнопку ZERO POINT для тестирования установки высоты и давления ножа или рисующей ручки.
Функция срочной остановки: При необходимости срочно остановить подачу бумаги или каретку ножа при вырезании рисунка длинным вектором нажмите кнопку OFFSET. Работа немедленно остановится, и индикатор офлайн начнет мигать. Возобновить работу можно вновь нажав кнопку OFFSET.

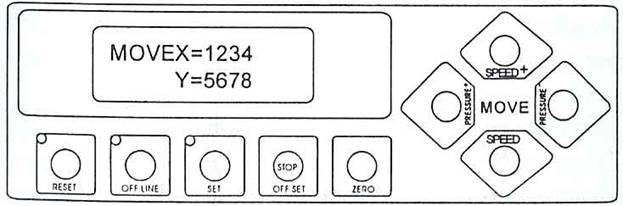

Функция установки нулевой точки: в процессе резки можно установить новую нулевую точку следующим образом:
Сначала нажмите кнопку OFFLINE, а затем с помощью кнопок SPEED+/- и PRESSURE+/- переместите каретку и бумагу в выбранную точку и нажмите кнопку ZERO POINT. Индикатор OFFLINE погаснет, и машина перейдет в режим ONLINE. При передаче данных с компьютера выбранная точка будет являться нулевой точкой.
Функция сброса установок: При необходимости изменить место резки в процессе работы сначала остановите резку, нажав кнопку OFFLINE. Загорится индикатор OFFLINE. Переместите каретку и бумагу в нужное место путем нажатия кнопок SPEED+/- и PRESSURE+/-. Затем нажмите кнопку OFFSET, индикатор OFFLINE погаснет, и машина перейдет в режим онлайн. Она начнет резку в новом месте.
Режим офлайн:
В процессе резки или ожидания данных с компьютера в режиме онлайн машину можно перевести в режим офлайн нажатием кнопки OFFLINE. В этот момент загорается индикатор OFFLINE, а на экране дисплея высвечивается “MoveX=1234 Y=5678”, что соответствует координатам положения ножа. Если машина находится в процессе резки, то она остановится и поднимет нож. В этот момент резательная машина не может получать данные с компьютера. Однако можно осуществлять следующие действия:

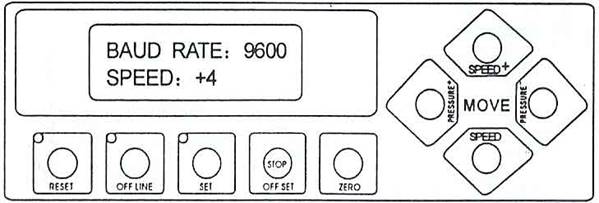

Установочный режим
В режиме онлайн при нажатии кнопки SET загорается индикатор SET и на экране дисплея высвечивается «скорость бод=9600 скорость холостого хода + 4 уровня», и машина переходит в установочный режим. В этот момент нажатием кнопки SPEED+ число N в формуле «скорость + N уровней» увеличится на единицу. При нажатии кнопки SPEED - число N в формуле «скорость + N уровней» уменьшится на единицу. Число N означает разницу между скоростью и скоростью резки. Если скорость резки составляет V3, а число N=3, то скорость составляет N3+V3= V6. Однако максимальная скорость не может превышать V16, то есть 400мм/сек. Если подача бумаги и резка осуществляются большими стежками, то бумага может легко съехать из-за большой скорости.
Поэтому рекомендуется устанавливать такую скорость, которая более или менее равна скорости резки, чтобы избежать отклонения и обеспечить высокую точность. Но при обычной резке более высокая скорость может повысить эффективность работы. В этом случае при нажатии кнопки PRESSURE+ значение скорости бод увеличится на один параметр. Если нажать кнопку PRESSURE-, то значение скорости бод уменьшится на один параметр. Скорость бод варьируется между 2400 и 19200. При повторном нажатии кнопки SET в установочном режиме индикатор установки выключается, машина переходи в режим онлайн, а на экране дисплея высвечивается «давление ножа=ххх г скорость резки=ххх мм/сек».
Режим повторной резки
Для активации функции повторной резки необходимо:
В режиме офлайн нажать кнопки OFFLINE и SET. Индикаторы OFFLINE и SET одновременно загорятся. Затем нажмите кнопку ZERO POINT, и машина повторно вырежет все рисунки, введенные в нее до последней перезагрузки. Если объем рисунка превышает возможности буфера, или попытка повторной резки предпринимается путем перезагрузки, то машина откажется осуществлять повторную резку. На экране дисплея высветится CANNOT RECUT (повторная резка невозможна), а индикатор SET будет мигать. В этом случае осуществите перезагрузку нажатием кнопки RESET.
Продолжительная самопроверка
Эта функция обычно используется для тестирования обновленной машины или ее рабочего состояния, или для выявления проблем с электрикой для сервисного обслуживания. Нажмите и держите кнопку SET, а затем другим пальцем нажмите кнопку RESET, отпустите кнопку SET, когда загорится индикатор PRESSURE+. Машина начнет продолжительную самопроверку, которая будет повторяться, пока не будет отключено питание. Однако функции режимов онлайн и офлайн, то есть SPEED+ и SPEED-, PRESSURE+ и PRESSURE-, а также ручного перемещения остаются зарезервированными. Машина будет резать согласно полученным от компьютера данным.
Установка материала для резки
Обычно у резательной машины имеется два, три или четыре прижимных валика. Каждый валик давит на направляющую и движется вместе с ней. Для перемещения прижимного валика следует поднять прижимную ручку, переместить валик влево или вправо, придерживая его дальний конец. Не вынимайте рычаг из переднего крепежа, чтобы не нарушить точность работы машины.
Прижимной валик должен устанавливаться, как указано ниже:
1. Прижимной валик должен быть на механизме подачи с темперным покрытием.
2. Прижимной валик должен на 10-15мм отступать от левого или правого края бумаги.
Средний прижимной валик обычно используется в случае большой ширины бумаги или мягкой бумаги при высокой окружающей температуре. Если ширина бумаги незначительная или бумага достаточно твердая, то средний прижимной валик не требуется. Средний прижимной валик должен находиться с темперным покрытием на механизме подачи, чтобы избежать смещения или сминания бумаги.
Установка бумаги
1. Отведите прижимной валик от механизма подачи, подняв прижимную ручку.
2. С задней части резательной машины подайте бумагу вперед между прижимным валиком и механизмом подачи.
3. Выровняйте передний край бумаги с прорезью в передней пластине и прижмите правым валиком.
4. Выровняйте правый край бумаги по рейке пластины или установите бумагу на равном удалении, а затем опустите левый и средний прижимные валики.
Установка ножа
Установка ножа
1. Ослабьте запирающий винт держателя ножа и выньте держатель. Осторожно очистите держатель и нож и установите нож в первоначальное положение. Примечание: не повредите острие ножа. Помните, что попадание незначительной пыли в подшипник точности скажется на свободе его вращения.
2.
Вставьте держатель в капсулу и, поворачивая держатель, выведите наружу острие ножа. Острие ножа должно выйти настолько, чтобы он мог резать стикер, но не доставал до бумаги стола. Слишком длинное острие ножа приведет к неровным и непрямым углам и подъему бумаги. Для регулировки длины острия возьмите держатель рукой после установки ножа и проведите линию на стикере. Если будет также прорезана бумага стола, то острие выведено слишком далеко. Если стикер не прорезан, то острие выведено слишком мало.
3. Закрепите держатель ножа запирающим винтом настолько, чтобы нож не мог сдвигаться назад.
4. Ослабьте винт каретки и установите держатель в ее карман, затяните винт.
Рисовальная ручка
Прилагаемый держатель для ручки позволяет пользоваться дешевой шариковой ручкой.
Пробная резка
После установки ножа или ручки произведите пробную резку перед началом работы для проверки давления ножа. Сначала нажмите кнопку OFFLINE, а потом одновременно кнопки SPEED+ и SPEED-. Нож или ручка немедленно начнут резать или рисовать пробный рисунок.
Отрегулируйте давление ножа в соответствии с толщиной и плотностью бумаги. Предпочтительно использовать небольшое давление.
Общие вопросы и ответы
Почему иногда мы режем глубже стикера, а иногда слишком поверхностно?
Во-первых необходимо знать три принципа: 1. Выступающее острие ножа соответствует толщине пленки. Например, если толщина пленки составляет 30 сотых дюйма, то острие ножа должно выходить именно на 30 сотых дюйма, чтобы не прорезать бумагу основы, несмотря на давление. 2. Уровень давления ножа зависит от плотности пленки и остроты ножа.
Почему машина не работает при художественной резке?a) Перед передачей данных художественной резки перезагрузите машину для очистки памяти.
b) Проверьте провод, соединяющий машину и компьютер. Рекомендуется использовать только прилагаемый кабель.
c) Убедитесь в правильном выборе выходящего порта для компьютерной программы художественной резки.
d) Проверьте соответствие программы художественной резки скорости бод резательной машины.
e) Проверьте онлайновый режим машины.
f) Нарушен соединительный кабель.
g) Проверьте соответствие установок для данного типа резательной машины.
Как определить соответствие давления и скорости резки?Давление ножа должно расти при увеличении скорости. И наоборот, давление должно падать при резке на низких скоростях.
Для обеспечения ровности и гладкости резки, а также более легкого отклеивания необходимо обеспечить правильный выход острия ножа. Во время пробной резки тщательно установите степень выхода острия для получения наилучшего результата, то есть должен прорезаться только пленка, а не бумага основы. Если острие вышло слишком далеко, то можно задрать бумагу в месте резки и тем самым сократить срок службы ножа.
Как вырезать большие рисунки на длинной бумаге?Правильно зарядите бумагу. Выровняйте все края бумаги по рейке на машине. Перед резкой желательно проверить чистоту и шероховатость прижимных валиков. Если бумага плотная и твердая, установите нужное давление валиков. Необходимо провести пробную подачу бумаги. Она должна идти по прямой с начала и до конца. При использовании тонкой бумаги следует перейти на малую скорость резки.
Как вырезать небольшие рисунки?Сначала выберите пленку хорошего качества и необходимой толщины. Кончик ножа должен быть острым. Резка должна идти на малой скорости и с особо низким давлением. Выход острия ножа должен быть соответствующим.
Как справиться с ситуацией, когда, например, машина рисует неправильно или компьютер завис во время рисования?a) Сильная помеха получена от электрической цепи.
Перезагрузите или выключите и включите.
b) Компьютер или программа инфицированы вирусом.
Уничтожьте вирус или переустановите программу.
c) Повреждение кабеля или плохое соединение.
Проверьте кабель или замените его.
Да, их модно купить у дилера или в техническом центре обслуживания производителя.
Язык управления
Компьютерная резательная машина, использующая язык DM/PL, может работать с компьютерными программами ART CUT, CUT MASTER, AUTOCAD, MAGIC EAGLE и другими. Вы сами можете программировать с использованием приведенных ниже команд:
;: | Команда онлайн |
@ | Команда офлайн |
A | Команда абсолютного рисования |
R | Команда относительного рисования |
X, Y max, 6-значное интегральное число с символом | Команда вектора рисования |
D | Команда опускания ножа |
U | Команда поднятия ножа |
H | Команда возврата в нулевую точку |
0 | Команда определения нулевой точки |
Fn n-max, 6-значное интегральное число с символом | Команда подачи бумаги |
Z | Команда перезагрузки |
Соединение с компьютерным портом
Кабель соединения с серийным портом: RS232 серийный порт имеет 9-жильную перфорированную розетку и 25- и 9-жильные розетки для компьютера. Соответствие указано ниже.
Тип сигнала | TXD | RXD | RTS | CTS | DSR | GND | DCD | DTR | R1 |
25-жильная | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 20 | 22 |
9-жильная | 3 | 2 | 7 | 8 | 6 | 5 | 1 | 4 | 9 |
Для программы с иными установками портов применяются кабели со следующими характеристиками:
Компьютер Резательная машина
9-жильный вход 2-жильный вход Сигнал Сигнал 9-жильная штыревая
3-----------------2------------------TD--------------RD-------------------2
2-----------------3------------------TD--------------RD-------------------2
7-----------------4-----------------RTS-------------CTS------------------8
8-----------------5-----------------CTS-------------RTS------------------7
5-----------------7-----------------GND------------GND-----------------5
6-----------------6-----------------RSR----------------------------------- 6
1-----------------8 ----------------DCD---------------------------------- 1
4-----------------20 --------------DTR----------------------------------- 4
9---------------- 22 -------------- r1 ---------------------------------- 9
Параллельный порт: применяйте параллельный порт CENTRINIC и 25-жильную перфорированную розетку. Сигнал каждого гнезда показан на схеме.
Сигнал | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | ACK | BUSY | STB | AFED | РЕ | gnd |
СК | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 10 | 11 | 1 | 14 | 12 | 18-25 |
Компьютерная 25-жильная штыревая вилка DB
Условия послепродажного обслуживания
Данные условия подтверждают срок службы, предназначение и обязанности. Компания SHANGHAI DIKA оставляет за собой право изменять данные условия. Технические инструкции и разъяснения по компьютерной резательной машине действуют только от имени SHANGHAI DIKA. Инструкции, выданные другими компаниями, недействительны. Компания SHANGHAI DIKA не несет ответственности за ущерб, причиненный поломкой машины, а только за ее рабочее состояние. В отношении другого оборудования или прилагаемой компьютерной программы для резательной машины, мы только предоставляем гарантийное обслуживание производителем и технические консультации бесплатно. Мы берем плату за ремонт машины даже в течение гарантийного срока (технические расходы + почасовая оплата + проездные расходы), если поломка вызвана следующими причинами:a) неправильной эксплуатацией,
b) проблемами с внешним электропитанием или с компьютером,
c) повреждением от удара,
d) самостоятельным ремонтом или внесением изменений без разрешения производителя.
Мы даем трехмесячную гарантию на произведенные ремонтные работы. Нож, прижимная рейка и прижимной валик являются заменяемыми элементами, и гарантия на ремонт на них не распространяется.Краткая схема эксплуатации
Содержание | Процедура |
Режим перезагрузки и онлайн | Подсоедините питание или нажмите кнопку RESET |
Изменение скорости резки | Скорость увеличивается на один параметр нажатием кнопки SPEED+, каждое нажатие кнопки SPEED- понижает скорость на один параметр |
Регулировка давления ножа | Давление увеличивается на один параметр нажатием кнопки PRESSURE+, каждое нажатие кнопки PRESSURE- понижает давление на один параметр |
Пробный подъем или опускание ножа | Нажмите кнопку ZERO POINT |
Режим офлайн или пауза | Нажмите кнопку OFFLINE |
Подача бумаги | В режиме офлайн нажмите кнопку SPEED+ или SPEED- |
Самопроверка | В режиме офлайн одновременно нажмите кнопки SPEED+ и SPEED- |
Установочный режим | Нажмите кнопку SET |
Изменение скорости холостого хода | В установочном режиме при каждом нажатии кнопки SPEED+ скорость холостого хода увеличивается на один параметр, при каждом нажатии кнопки SPEED - скорость холостого хода уменьшается на один параметр |
Изменение скорости бод | В установочном режиме при каждом нажатии кнопки PRESSURE+ скорость бод увеличивается на один параметр. Она циклично изменяется от 2400 до 19200 |
Повторная резка | Кнопки OFFLINE + SET + ZERO POINT |
Продолжительная самопроверка | Нажмите и держите кнопку SET, затем нажмите кнопку RESET, отпустите кнопку SET при мигающем индикаторе OFFLINE |
Проверка памяти | Нажмите и держите кнопку OFFSET, затем нажмите кнопку RESET, красный индикатор будет мигать N раз. |
Срочная остановка | Нажмите кнопку OFFLINE для срочной остановки, а затем кнопку OFFSET для продолжения работы |
Функция нулевой точки | Сначала нажмите кнопку OFFLINE, а затем кнопку ZERO POINT |
Функция сброса установок | Сначала нажмите кнопку OFFLINE, а затем кнопку OFFSET |
Технические харрактеристики
Показатель | DK720 Dk880 DK1150 DK1350 DK1700 |
Максимальная ширина резки | 630мм 780мм 1060мм 1250мм 1600мм |
Максимальная ширина бумаги | 720мм 880мм 1150мм 1350мм 1700мм |
Нож сигнатуры | Инерционный вращающийся нож |
Ручка для рисования | Шариковая ручка |
Скорость резки | 25 мм/сек-375 мм/сек, 15 уровней |
Скорость | Скорость резки+: 1-8 уровней Максимальный холостой ход: 400мм/сек |
Давление ножа | 25-400г., 16 уровней |
Механическое разрешение | 0,0254 мм на один шаг |
Буфер памяти | 1М-8М на выбор |
Мотор | Двухфазный мотор, шаговый мотор и синусоидный сегмент постоянного тока |
Тип порта | Серийный порт RS 232 и параллельный порт CENTRINIC |
Форма байт | 7-значная, четная и нечетная, 2 стоп-знака |
Скорость бод | 2400 4800 9600 19200 |
Языковой формат | Язык упраления DM/PL |
Компьютерные программы | Art Cut, Cut Master, AUTOCAD, Magic Eagle и другие программы художественной резки |
Питание | 220V/50Hz 60W |
Размеры | DK720 880х225х285мм DK880 1040х225х285мм DK1150 1310х225х285мм DK1350 1510х225х285мм DK1700 1860х225х285мм |
