- нормированном токе отключения;

- минимально допустимом токе.

9.8.5 При трехполюсных испытаниях испытательное напряжение, измеренное между фазами в месте установки выключателя непосредственно перед отключением, должно быть равно Uн. р.

При однополюсных лабораторных испытаниях напряжение, измеренное в месте установки выключателя непосредственно перед отключением, должно быть равно Uн. р/.

9.8.6 Как при трехполюсных, так и при однополюсных испытаниях выполняют 20 отключений цепи с нормированным током и 20 отключений цепи с минимальным током с интервалами изменения фазы тока в момент размыкания контактов около 9 электрических градусов - при трехполюсных испытаниях и около 18 электрических градусов - при однополюсных испытаниях.

В случае однополюсных испытаний дополнительно проводят испытания при минимальном токе; должно быть сделано 18 отключений при тех значениях длительности дуги, при которых имели место повторные зажигания дуги. Шесть опытов проводят при той длительности дуги, при которой напряжение повторного зажигания uw (см. рисунок 15) было наибольшим, шесть опытов - при увеличенной длительности дуги, полученной в результате смещения фазы тока в момент размыкания контактов на 9 электрических градусов назад, и шесть опытов - при уменьшенной длительности дуги, полученной в результате смещения фазы тока в момент размыкания контактов на 9 электрических градусов вперед.

0844S10-03568

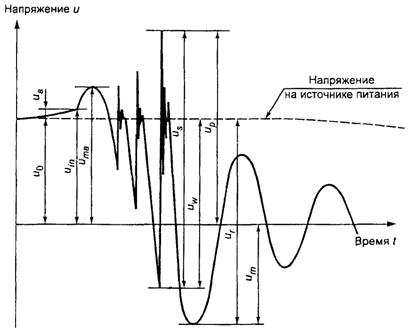

u0 - амплитуда фазного возвращающегося напряжения относительно земли; uа - напряжение на дуге выключателя; um = u0 + ua - напряжение в момент среза тока относительно земли; uma - пик перенапряжения относительно земли, вызванного срезом тока; um - пик восстанавливающегося напряжения относительно земли; up - максимальное перенапряжение относительно земли (равно uma или umr, если нет повторных зажиганий); us - максимальное изменение напряжения при повторном зажигании; uw - напряжение на выключателе при повторном зажигании; ur - пик восстанавливающегося напряжения на выключателе

Рисунок 15 - Переходное напряжение на нагрузке при однополюсном отключении шунтирующего реактора

Если в режиме при отключении минимального тока не было повторных зажиганий, то в серии дополнительных однополюсных испытаний шесть опытов должно быть проведено при минимальном времени дуги, шесть опытов - при увеличенной длительности дуги, полученной в результате смещения фазы тока в момент размыкания контактов на 9 электрических градусов назад, и шесть опытов - при подаче команды на отключение позже, чем при минимальном времени дуги на 9 электрических градусов.

9.8.7 При испытаниях регистрируют на осциллограмме или с помощью других методов, обеспечивающих необходимую точность и развертку, следующие параметры:

- фазное напряжение со стороны источника питания;

- напряжение на выключателе;

- фазное напряжение на нагрузке (реакторе);

- ток через выключатель.

Записи напряжения должны позволять определить значения следующих величин (см. рисунок 15), которые должны быть приведены в протоколе испытаний:

uma - принудительный пик напряжения источника питания относительно земли;

um - начальное напряжение в момент среза тока;

umr - пик восстанавливающегося напряжения (если он более uma);

uw - напряжение на выключателе в момент повторного зажигания или пробоя.

По согласованию между изготовителем и потребителем также указывают токи среза и кривые нарастания электрической прочности между контактами выключателя.

Указанные параметры и характеристики используются для оценки перенапряжений в случае применения реакторов, характеристики которых отличаются от испытуемой нагрузки. Методика такой оценки настоящим стандартом не рассматривается.

9.8.8 Выключатель считают выдержавшим испытания на отключение тока шунтирующего реактора, если выполнены следующие условия:

а) выключатель отключил ток реактора во всех опытах;

б) во время выполнения всех испытательных режимов не наблюдалось внешних признаков отклонения от нормальной работы выключателя, указанных в 9.6.2.6;

в) после испытаний состояние выключателя соответствует следующим требованиям:

- операции включения и отключения выключателя при отсутствии тока в его главной цепи происходят исправно. Собственное время включения и время отключения выключателя не изменились существенно по сравнению с их значениями до испытаний. Для контроля времен срабатывания после испытаний должны быть выполнены операции включения и отключения без тока (холостые операции), определены собственные времена включения и отключения при номинальном напряжении на зажимах электрических устройств привода;

- состояние главных контактов (оплавление поверхности, контактное давление, свобода передвижения) обеспечивает возможность длительного пропускания через них тока, равного номинальному;

- при разборке и осмотре выключателя после испытаний установлено, что повторные зажигания дуги происходили только между дугогасительными контактами, отсутствуют следы возникновения дуги на не предназначенных для этого элементах выключателя.

9.9 Испытания на радиопомехи

9.9.1 Соответствие выключателя требованиям 6.10 проверяют методом непосредственного измерения напряжения радиопомех.

9.9.2 Испытания проводят на одном полюсе выключателя при включенном и отключенном положениях. Все вспомогательные устройства, влияющие на радиопомехи, например шунтирующие конденсаторы, кольца для выравнивания распределения напряжения, проводники высокого напряжения, должны быть установлены на полюсе выключателя.

Испытательное напряжение прикладывают следующим образом:

- во включенном положении - между выводами и заземленным основанием;

- в отключенном положении - между одним выводом и вторым выводом, соединенным с заземленным основанием; если выключатель имеет несимметричную конструкцию, то испытания проводят при подаче напряжения сначала на один вывод, затем - на второй.

Корпус, бак, основание и другие нормально заземленные части должны быть присоединены к земле. Необходимо принять меры, чтобы избежать влияния на измерения заземленных или незаземленных объектов, расположенных вблизи выключателя, а также испытательной и измерительной цепи.

Выключатель должен быть сухим и чистым. Его температура должна быть приблизительно равна температуре в помещении, в котором проводят испытание. Перед проведением испытания на радиопомехи в течение 2 ч выключатель не следует подвергать испытаниям электрической прочности изоляции.

Испытательная цепь не должна быть источником радиопомех, значения которых превышают указанные ниже. Схема испытательной цепи приведена на рисунке 16.

Измерительная цепь должна быть настроена на частоту (0,5 ± 0,05) МГц. Допускается использовать и другие частоты в диапазоне от 0,5 до 2 МГц. Результаты измерений выражают в микровольтах.

0844S10-03568

F - фильтр; М - измерительный блок; RL - эквивалентное сопротивление, состоящее из сопротивления R1 соединенного последовательно в комбинации с сопротивлением R2, соединенным с эквивалентным сопротивлением измерительной установки; Zs - может быть конденсатором или цепью, состоящей из конденсатора и индуктивной катушки, соединенных последовательно; L - индуктивность, используемая для шунтирования токов промышленной частоты и для компенсации паразитной емкости при измерительной частоте

Рисунок 16 - Схема цепи для измерений напряжения радиопомех

Значение полного сопротивления испытательной цепи должно быть в пределах от 30 до 600 Ом. Фазовый угол не должен превышать 20 электрических градусов. Эквивалентное напряжение радиопомех, отнесенное к 300 Ом, может быть вычислено, предполагая, что измеренное напряжение прямо пропорционально сопротивлению, за исключением испытуемых образцов большой емкости, для которых поправка, внесенная на основании этого предположения, может оказаться неточной. Поэтому для баковых выключателей с вводами рекомендуется сопротивление 300 Ом.

Фильтр F должен иметь высокое полное сопротивление на частоте измерения, чтобы не шунтировать сопротивление между проводником высокого напряжения и землей. Фильтр также снижает циркулирующие в испытательной цепи радиочастотные токи, генерируемые трансформатором высокого напряжения или возникшие от посторонних источников. Значение его полного сопротивления должно находиться в диапазоне от 10000 до 20000 Ом на измерительной частоте.

Соответствующие средства должны обеспечивать уровень внешнего фона радиопомех (уровень радиопомех, вызванных внешним полем и трансформатором высокого напряжения в процессе намагничивания при полном испытательном напряжении) по меньшей мере на 6 дБ и, предпочтительно, на 10 дБ ниже нормированного уровня радиопомех испытуемого выключателя.

Так как на уровень радиопомех могут влиять волокна или пыль, оседающая на изоляторах, допускается перед проведением испытаний протирать изоляторы чистой тканью.

Во время испытаний следует записывать метеорологические условия. Относительная влажность воздуха при проведении испытаний не должна превышать 80 %.

Испытания проводят по методике, приведенной ниже.

Напряжение, равное , прикладывают к полюсу выключателя и выдерживают в течение 5 мин. Затем напряжение снижают ступенями до , снова повышают ступенями до первоначального значения и, наконец, снижают ступенями до . Амплитуды ступеней напряжения должны быть приблизительно .

На каждой ступени приложенного напряжения проводят измерение радиопомех.
