Запрещается эксплуатация наборов в режимах и условиях, отличающихся от вышеуказанных.
7. Меры безопасности.
Установку, подключение и чистку наборов производить только при отключенном питании лицами, имеющими допуск на право обслуживания электроустановок напряжением до 1000В.
Эксплуатация наборов без заземления корпуса светильника и источника тока ЗАПРЕЩЕНА. Заземление выполняется по ГОСТ 12.1.030.
8. Транспортирование и хранение.
Транспортирование и хранение светодиодного набора должно производиться в упаковке производителя, при этом должны быть приняты меры предохранения от механических повреждений и воздействия атмосферных осадков. В воздухе не должно быть примесей, вызывающих разрушение упаковки и коррозию частей светодиодных наборов.
Условия транспортирования светодиодных наборов в части воздействия механических факторов должны соответствовать группе С по ГОСТ 23216, в части воздействия климатических факторов внешней среды – группе условий 4 по ГОСТ 15150.
Условия хранения светодиодных наборов должны соответствовать группе условий 2 по ГОСТ 15150.
9. Гарантии изготовителя.
Гарантию изготовителя (поставщика) определяет ГОСТ 17677 и составляет 24 месяца со дня поставки при соблюдении правил эксплуатации.
Изготовитель гарантирует соответствие технических параметров светодиодных наборов действующей технической документации при соблюдении условий транспортирования, хранения, установки, подключения и эксплуатации.
При обнаружении неисправностей в течение действия гарантии предприятие-изготовитель проводит бесплатный гарантийный ремонт и замену вышедших из строя элементов.
Время нахождения набора в гарантийном ремонте в срок действия гарантии не включается.
Поставщик:
603024 Россия, Нижний Новгород пер. Бойновский 17, офис 15
Тел. + 7 (831) 432-91-78 Е-mail: *****@***ru.
Дата изготовления____________201___г. Контролер ОТК____________
4
СВЕТОДИОДНЫЙ
набор для переоснащения
светильников с люминесцентными лампами
Инструкция по эксплуатации
г. Нижний Новгород (831) 432-91-78 *****@***ru
Введение.
1.1. Настоящая инструкция распространяется на светодиодные наборы и предназначена для руководства при их монтаже и эксплуатации.
1.2. Светодиодные наборы предназначены для переоснащения люминесцентных светильников аналогичных ЛВО 4х18* или ЛПО 4х18* с металлическим основанием на светодиодные источники света.
1.3. Светодиодный набор состоит из источника (-ков) тока (ИТ) и светодиодных модулей (с установленными светодиодами).
* Установка светодиодных наборов рекомендуется в светильники с защитным призматическим или матовым рассеивателем для снижения эффекта ослепления при работе светодиодов.
2. Комплектность.
2.1. Светодиодные модули 4 шт по 20 светодиодов (80 Led)
4 шт по 30 светодиодов (120 Led)
2.2. Источник тока 1 шт
2.3. Паспорт, экз. 1 шт на 2 набора.
Поставщик оставляет за собой право изменения комплектации набора, не влияющее на его работоспособность и технические характеристики.
3. Технические характеристики.
Технические характеристики светодиодных наборов представлены в таблице 1.
Таблица 1.
№ п/п | Наименование параметра | Характеристики | |
80 Led | 120 Led | ||
1. | Номинальное напряжение сети для ИТ | ~ 180-260 В | |
2. | Напряжение питания на выходе ИТ | 30-80 В | 36-100 В |
3. | Потребляемая мощность набора, не более | 27 Вт | 36 Вт |
4. | Световая отдача | 2600 Лм | 3500 Лм |
5. | Температура эксплуатации | 0 +40 ºС | |
6. | Коэффициент мощности не менее | 0,8 (0,98 – по заказу) | |
7. | Степень защиты ИП | IP67 | IP20 |
8. | Степень защиты светодиодных модулей | IP00 | |
9. | Масса, не более, кг. | 0,3 кг | |
10. | Срок эксплуатации набора, лет. | 10 |
4. Установка.
4.1. Светодиодный набор устанавливается в корпус светильника, аналогичный светильникам типа ЛВО 4х18 или ЛПО 4х18.
Внимание: Во избежание перегрева не рекомендуется установка наборов в светильники другой конструкции или установка более чем одного набора в один корпус светильника.
2
4.2. Перед установкой светодиодного набора в корпус светильника из него необходимо удалить ВСЕ установленные в нем элементы, а именно: лампы, ламподержатели, ПРА (дроссель), стартеры, конденсаторы.
4.3. Светодиодные модули устанавливаются равномерно (с равным интервалом друг от друга и от боков) на внутренней поверхности корпуса светильника в 4 ряда.
4.4. Установка светодиодных модулей осуществляется непосредственно на металлическую поверхность светильника с помощью клепок диаметром 2,4мм. Модули должны быть плотно зафиксированы на корпусе светильника с помощью клепок через все установочные отверстия.
Внимание: Запрещена установка светодиодных модулей на любые другие поверхности кроме металлических, а также применение любых теплоизолирующих материалов в качестве прослойки между корпусом светильника и светодиодным модулем.
5. Подключение.
5.1. Светодиодные модули подключаются к сети питания ТОЛЬКО через источник (источники) тока, входящие в комплект набора.
Подключение светодиодных модулей к сети питания напрямую без источника тока ЗАПРЕЩЕНА!
5.2. Соединение светодиодных модулей между собой осуществляется пайкой с помощью соединительных проводов (в комплект поставки не входят).
5.3. Все светодиодные модули на одной из сторон имеют маркировку полярности мест подключения питания: «+». Подключение светодиодных модулей между собой производиться параллельно.

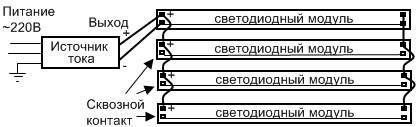

5.4. Схема подключения светодиодных модулей к источнику тока и между собой указана на рисунках 1 и 2.
Внимание: «Сквозные» контакты в светодиодных модулях не используются!!
6. Условия эксплуатации.
Наборы рассчитаны на работу в сетях переменного тока с напряжением 220В и частотой 50-60Гц с отклонениями, установленными ГОСТ 13109., а также от постоянного тока с напряжением от 200-350В.
Изделие может устойчиво работать при изменении напряжения в сети в диапазоне от 180 до 260В.
3
