8-осная цистерна для бензина и светлых нефтепродуктов, модель 15-871 |

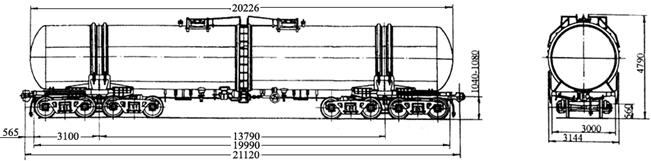

Рис 116 | ||
Назначение: для перевозки бензина и светлых нефтепродуктов | ||
Номер проекта | 871.00.000-6 |
|
Технические условия | ТУ24.05.504-80 |
|
Модель вагона | 15-871 |
|
Тип вагона | 794 |
|
Изготовитель | ПО “Ждановтяжмаш” |
|
Грузоподъемность, т | 120 |
|
Масса тары вагона, т | 48,8 |
|
Нагрузка: |
| |
статическая осевая, кН(тс) | 206,8 (21,1) |
|
погонная, кН/м(тс/м) | 78,48 (8) |
|
Объем котла, м3 | 140 |
|
Скорость конструкционная, км/ч | 120 |
|
Габарит | 1-Т |
|
База вагона, мм | 13790 |
|
Длина, мм: |
| |
по осям сцепления автосцепок | 21120 |
|
по концевым балкам рамы | 19990 |
|
Высота от уровня верха головок рельсов максимальная, мм | 4790 |
|
Количество осей, шт. | 8 |
|
Модель 4-осной тележки | 18-101 |
|
Наличие переходной площадки | нет |
|
То же с ручным тормозом | нет |
|
Наличие стояночного тормоза | есть |
|
Диаметр котла внутренний, мм | 3000 |
|
Длина котла наружная, мм | 20226 |
|
Удельный объем, м3/т | 1,143 |
|
Количество верхних люков, шт. | 2 |
|
Наличие уклона котла к сливному прибору | есть |
|
Условное рабочее давление в котле (по регулировке предохранитель-ного клапана), МПа (кгс/см2) |
|
|
Давление, создаваемое в котле при гидравлическом |
|
|
Количество секций котла, шт. | 1 |
|
Наличие паро-обогревательной рубашки | нет |
|
Наличие теплоизоляции | нет |
|
Наличие теневой защиты | нет |
|
Наличие предохранительного клапана | нет |
|
Наличие предохранительно-впускного клапана | 2 |
|
Способ налива и слива | налив - верхний, |
|
Количество лестниц, шт.: |
| |
наружных | 2 |
|
внутренних | 1 |
|
Максимально допустимая температура загружаемого продукта, град. С | - |
|
Год постановки на серийное производство | 1974 |
|
Возможность установки буферов | нет |
|
