MAN CLA 18.280 4X2 BB CS45 – комбинированная дорожная машина

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

MAN CLA 18.280 4X2 BB CS45 – комбинированная дорожная машина

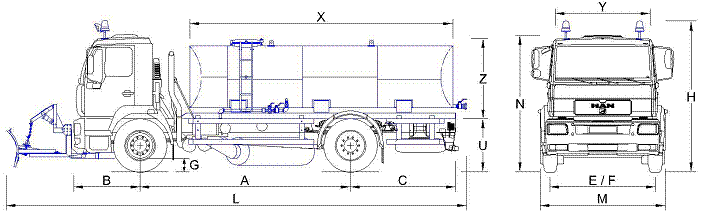

КДМ с поливомоечным оборудованием

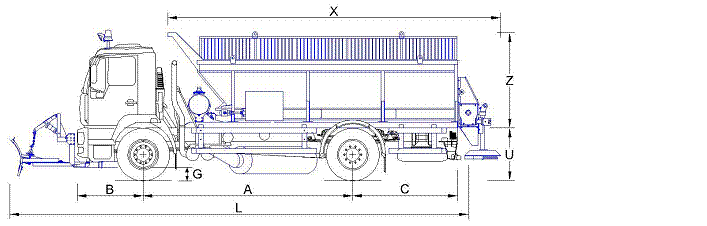

КДМ с пескоразбрасывающим оборудованием

Краткое описание автомобиля

– Комбинированная дорожная машина (КДМ) предназначена для всесезонного использования по содержанию

городских дорог с асфальтовым и бетонным покрытием

– В летний период машины используются с поливомоечным оборудованием для мойки и поливки дорожных покрытий,

мойки прилотковой полосы и поливки зеленых насаждений

– В зимний период машины используются с пескоразбрасывающим оборудованием для посыпки инертными

материалами или антигололедными реагентами поверхности тротуаров и дорог, а также для очистки дорожного

полотна от свежевыпавшего снега плужно-щеточным оборудованием

Общие данные

– Тип транспортного средства Специализированный грузовой автомобиль

– Категория транспортного средства N3

– Колесная формула 4х2

Размеры автомобиля

L Габаритная длина 9 200 мм с поливомоечным оборудованием

9 840 мм с пескоразбрасывающим оборудованием

M Габаритная ширина 2 500 мм

2 940 мм с отвалом и щеткой

H Габаритная высота 3 025 мм

N Высота до верхнего края кабины 2 740 мм

A Колесная база 4 200 мм

B Передний свес 1 320 мм

C Задний свес 2 100 мм

E/F Колея передних колес / колея задних колес 2 075 мм / 1 815 мм

G Дорожный просвет 270 мм

D Диаметр поворота автомобиля 17,5 м

U Высота рамы с грузом / без груза 990 мм / 1 040 мм

Характеристика надстройки и навесного оборудования КДМ

– Вместимость цистерны 9,4 м3

– Ширина обрабатываемой зоны при мойке до 8,5 м

– Ширина обрабатываемой зоны при поливке До 18 м

– Ширина полосы, очищаемой от снега, не менее 2,5 м

– Ширина подметания, не менее 2,5 м

– Объем бункера пескоразбрасывателя 5 м3

– Плотность посыпки 50 ? 350 г/м2

– Ширина обрабатываемой полосы при посыпке 3 ? 9 м

– Рабочее давление гидросистемы 5 ? 6,3 МПа

– Рабочее давление воды 0,5 ? 0,8 МПа

– Расход воды при мойке 0,8 ? 1,0 л/м2, при поливке 0,2 ? 0,3 л/м2

– Оборудование поливомоечное Пескоразбрасывающее

X Длина надстройки 5 250 мм 6 670 мм

Y Ширина надстройки 1 870 мм 1 960 мм

Z Высота надстройки 1 620 мм 1 930 мм

Весовые параметры и нагрузки

– Снаряженная масса автомобиля

– нагрузка на переднюю ось

– нагрузка на заднюю ось

– Грузоподъемность автомобиля

– Допустимая полная масса автомобиля 18 000 кг

– Допустимая нагрузка на переднюю ось 6 500 кг

– Допустимая нагрузка на заднюю ось 11 500 кг

– Допустимая масса прицепа -

– Полная масса автопоезда -

Двигатель

– Модель D0836 LFL08

– Норма токсичности отработавших газов Euro 3

– Тип 4-тактный дизельный двигатель с турбонаддувом и

промежуточным охлаждением наддувочного воздуха

– Рабочий объем двигателя 6,9 л

– Количество и расположение цилиндров 6-цилиндровый рядной

– Мощность двигателя

при частоте вращения коленвала 280 л. с. / 206 кВт при 2400 об/мин

– Крутящий момент двигателя

при частоте вращения коленвала 1100 Н·м при 1300 ? 1700 об/мин

– Экономический диапазон числа оборотов 1400 ? 1700 об/мин

– Частота вращения вала на холостом ходу 600 об/мин

– Система питания

одноплунжерный ТНВД Bosch, прямой впрыск, ECU -

электронный блок управления топливным насосом,

сдвоенный топливный фильтр и водоотделитель

– Система охлаждения

водяного охлаждения с термореле, радиатор с

принудительной циркуляцией воды, вентилятор с

вязкостной муфтой

– Система смазки картерная, комбинированная смазка под давлением, два

масляных фильтра с охлаждением

– Система впуска воздуха за кабиной, направлена вверх, сухой воздушный фильтр с

предварительной очисткой

– Система выпуска отработавших газов с выхлопной трубой направленной вверх за кабиной, слева

– Воздушный компрессор 1-цилиндровый производительностью 360 куб. см

– Шумоизоляция противошумовой пакет 80 Дб (92/97 ЕЭС)

– Ограничитель скорости 89 км/ч, регулируемый

– Электрофакель облегчения холодного пуска нет

– Обогреватель топливного фильтра нет

– Обогреватель водоотделителя топлива нет

– Температурный диапазон окружающего воздуха от -10°C до +40°C

Сцепление

– Тип фрикционное, сухое однодисковое, вытяжного типа

– Привод гидравлический с пневмоусилителем

– Диаметр ведомого диска 430 мм

Коробка передач

– Модель ZF-9S-1110 ТO (Overdrive)

– Тип 9-ступенчатая, механическая, синхронизированная

– Передаточные числа

на передачах

(ПП – понижающая передача)

1 2 3 4 5 6 7 8 ПП ЗХ

6,58 4,68 3,48 2,62 1,89 1,35 1,00 0,75 9,48 8,97

– Коробка отбора мощности многовыходной N109/10c и NL/1b

Передний мост

– Модель MAN HD FM 08, изогнутый с колесной распоркой

– Передняя подвеска трапециевидная рессора 7,5 т с амортизатором

Задний мост

– Модель MAN-FORCE H9-13120

– Тип главной передачи планетарная (с планетарным колесным редуктором)

– Передаточное число планетарного моста 5,26

– Блокировка межколесного дифференциала блокировка межколёсного дифференциала

– Задняя подвеска трапециевидная рессора 11,5 т

– Стабилизатор и амортизаторы заднего моста нет

Рулевое управление

– Модель с гидравлическим усилителем ZF 8098

– Тип рулевой механизм «винт-гайка на циркулирующих шариках-рейка-сектор»

– Рулевое колесо регулировка рулевой колонки по высоте на 45 мм и угла наклона на 7,5°,

замок вала рулевого колеса

Тормозная система

– Рабочая тормозная система

пневматическая, двухконтурная, с осушителем воздуха без подогрева и

автоматическим регулированием тормозного усилия, тормозные

механизмы всех колёс - барабанные, с ABS

– Стояночная тормозная система тормозные механизмы задних колёс с приводом от пружинных

энергоаккумуляторов

– Запасная тормозная система один из контуров рабочей тормозной системы или стояночная тормозная

система

– Вспомогательная тормозная система моторный тормоз-замедлитель EVB

(тормоз с выпускным клапаном)

Шасси

– Рама лонжеронная в виде швеллера 270х80х7 мм из высокопрочной стали BSK 46

– Усиление задние части лонжерона

– Поперечина трубчатая 88,9х6 мм из стали BSK 46

– Поперечина коробки передач U-профиль 144х70х72мм из стали FE 510

– Задняя поперечная балка 206х128х10 мм из стали FE 410

– Передний бампер из SMC пластика с передним защитным брусом и переднее буксирное устройство

– Задний противоподкатный брус

– Заднее тягово-сцепное устройство не предусмотрено конструкцией автомобиля

Кабина

– Кабина над двигателем, цельнометаллическая, короткая дневная типа 'K - Kompakt', шириной 2200 мм, длиной 1520

мм, двухместная, без спального места

– Подвеска кабины: спереди на резиновых опорах и сзади на пружинных амортизаторах

– Гидропривод наклона кабины на угол 60° с механическим управлением слева

– Солнцезащитный козырек на ветровом стекле

– Наружные зеркала заднего вида и наружные широкоугольные зеркала с двух сторон

– Наружное зеркало бокового обзора справа, без наружного зеркало переднего обзора

– Входная ступень и крыло целиком выполнены из SMC (sheet moulding compound) пластика

– Внутреннее крыло в колёсной нише, фартуки в арках крыльев против загрязнения двигателя

– Уголь открывания дверей 85°, удобная посадка в кабину, хромированные подножки

– Подсветка проёмов дверей водителя и пассажира

– Ветровое стекло из трёхслойного безопасного стекла, задняя стенка кабины без окон

– Интерьер кабины: чехлы сидений и обивка дверей тканевая; полик и облицовка салона из огнестойких материалов;

передняя панель с инструментами управления

– Сидение водителя на пневмоподвеске с регулировкой по трем направлениям, с подголовником

– Сидение пассажира статическое с регулировкой по двум направлениям, с подголовником

– Индикация рабочих данных в комбинации приборов: спидометр, тахометр, индикатор давления масла, указатель

температуры охлаждающей жидкости, указатели давления пневматических контуров, указатель уровня топлива,

панель световых индикаторов и индикатор ремня безопасности водителя

– Электронный тахографа автоматический на 2 водителя

– Отопление кабины от системы охлаждения двигателя с 3-ступенчатым вентилятором

– Вентиляция кабины естественная или принудительная, система рециркуляции воздуха

– Механический подъёмный люк

– Кондиционер нет

Электрооборудование

– Напряжение __________бортовой сети 24 В

– Генератор 28В, 80A - 2240 Вт

– Аккумуляторная батарея 6СТ-100 А·ч –12 В, 2 шт.

– Аккумуляторный ящик с пластиковой крышкой, главный выключатель механический

– Взрывобезопасное исполнение, полная изоляция разъемов

– Звуковой сигнал электрический двухтональный, звуковой сигнал при включении передачи заднего хода

– Освещение: передние галогенные сдвоенные фары H7, корректор фар, многокамерные задние осветительные

фонари с освещением номерного знака, габаритные и боковые фонари

Оборудования КДМ

– В состав оборудования входят: цистерна, кузов с транспортером и разбрасывающим диском, центробежный насос с

коробкой отбора мощности, отвал с системой навески, щетка с гидравлическим приводом, гидросистема и

электрооборудование

– Плужное оборудование КДМ предназначено для очистки дорожных покрытий от свежевыпавшего снега (сгребание,

удаление с проездов) в зимнее время года

– Щеточное оборудования КДМ предназначены для очистки (подметание) дорожных покрытий

– Поливомоечное оборудование КДМ предназначено для мойки асфальтных дорог и их прилотковых участков в

летнее время года. Кроме этого, с помощью данного оборудования можно производить поливку зеленых

насаждений, а также тушить небольшие очаги пожара

– Пескоразбрасывающее КДМ оборудование предназначено для равномерного распределения по поверхности

 Производитель оставляет за собой право вносить изменения, вызванные техническим прогрессом

 Технические данные спецификации могут отличаться в зависимости от комплектации

дорожного покрытия во время снегоочистки или борьбы с гололедом технологических материалов: песка,

пескосоляной смеси, специальных реагентов

– Цистерна: стальная эллиптическая с волнорезами и переливная труба, снабжена в верхней части горловиной с

крышкой, в нижней части горловиной для центрального клапана, а также патрубками для заполнения водой от

гидранта и из водоема

– Заполнение: самотеком через верхний люк или от своего насоса

– Центробежный водяной насос, привод насоса через карданный вал от коробки отбора мощности

– Шестеренчатый маслинный насос гидросистемы с приводом от коробки отбора мощности

– Тип плуга - одноотвальный с резиновым лемехом и направляющими амортизаторами

– Диаметр щетки по ворсу 550 мм, привод щетки с помощью гидромотора через цепную передачу

– Гидравлические подъемно-спускные оборудование плуга и щетки

– Бункер пескоразбрасывающего оборудования цельнометаллической конструкции, форма которой обеспечивает

постоянную подачу пескосоляной смеси на транспортер, подающий смесь на диск разбрасывающего устройства

– Эксплуатация оборудования КДМ должна осуществляться согласно эксплуатационной документации предприятия-

изготовителя и в соответствии с требованиями инструкции по эксплуатации автомобиля

Другие оборудования

– Проблесковые маячки желтого цвета на кабине

– Дополнительные фары освещения на кабине

– Рабочая фара для освещения в темное время суток

– Боковые защитные устройства из стали

– Задние крыла с брызговиком

– Защитные решетки для задних комбинированных фонарей с подсветкой номерного знака

– Комплекты ЗИП

– Ящик для инструментов

Цветовая гамма

– Цвет кабины белый RAL 9016

– Цвет шасси графитовый черный RAL 9011

– Цвет цистерны и бункера насыщенный оранжевый RAL 2011

– Цвет оборудования КДМ графитовый черный RAL 9011

– Цвет колеса белая алюминиевая RAL 9006

Колесные диски и шины

– Дисковое колесо 8,25-22,5 с 10 отверстиями

– Размер шин для передних колес (рулевая ось) 11,00 R22,5 HSR Continental

– Размер шин для задних колес (ведущая ось) 11,00 R22,5 HDR Continental (двоеная ошиновка)

– Шины бескамерные TL, индекс грузоподъемности 148/145, индекс скорости L (120 км/ч)

– Условия эксплуатации шин – городские, региональные и магистральные дороги

– Запасное колесо с держателем на левой стороне, размер шин 11,00 R22,5 HSR Continental

Топливный бак

– Вместимость топливного бака 200 л

– Стальной круглый бак справа, крышка запирающийся, сетчатый фильтр

– Дизельное топливо ЭКО по O’zDSt 1134:2007 и O’zDSt 989:2010, массовая доля серы не более 0,05 %

Инструменты

– 1 противооткатный упор, домкрат 10 т, знак аварийной остановки

– Руководство по эксплуатации на английском и русском языке

– Стандартный набор инструментов

Эксплуатационные показатели

– Максимальная скорость 95 км/ч (с ограничителем 89 км/ч)

– Экономический диапазон скорости 60 ? 80 км/ч

– Максимальный преодолеваемый подъем 32 %

– Контрольный расход топлива л/100 км (не устанавливается производителем)

– Расход топлива при работе оборудования л/мото·час (не устанавливается производителем)

 Производитель оставляет за собой право вносить изменения, вызванные техническим прогрессом

 Технические данные спецификации могут отличаться в зависимости от комплектации
