Конструкции железобетонные

Министерство образования Пермского края

ГБОУ СПО БЕРЕЗНИКОВСКИЙ СТРОИТЕЛЬНЫЙ ТЕХНИКУМ

КОНСТРУКЦИИ ЖЕЛЕЗОБЕТОННЫЕ

Дисциплина «Строительное черчение» (ПМ 01)

Разработал:

2013

Пояснительная записка

Методическое пособие «Конструкции железобетонные» предназначено

для студентов дневного и заочного отделений. Может применяться при

самостоятельной работе студентов и во время аудиторных занятий. В

пособии излагаются правила выполнения данного вида чертежей,

особенности их выполнения, а также вопросы для самостоятельного чтения

чертежей.

Рабочие чертежи железобетонных конструкций объединяются в комплект чертежей под маркой КЖ. В состав рабочих чертежей бетонных и железобетонных конструкций входят следующие виды чертежей и текстовых документов:

1.  Чертежи, входящие в основной комплект марки КЖ и предназначенные для производства строительно-монтажных работ на строительной площадке:

- схемы расположения элементов сборных конструкций;

- рабочие чертежи монолитных бетонных и железобетонных

конструкций;

- спецификации и ведомости расхода стали на один элемент;

2. Рабочие чертежи, предназначенные для изготовления в заводских

условиях элементов сборных конструкций – колонн, ферм, балок,

панелей и т. д.:

- рабочие чертежи элементов конструкций;

- рабочие чертежи арматурных и закладных изделий;

Схемы расположения элементов сборных конструкций

Схемы расположения элементов конструкций, или монтажные схемы, используют при монтаже зданий из сборных конструкций заводского изготовления. Элементы ЖБК и соединительные изделия на схемах изображают упрощенно без детализации. Схема расположения представляет собой чертеж, на котором показаны элементы конструкций и связи между ними. На схемах расположений наносят маркировку элементов конструкций, привязку их к координационным осям и высотным отметкам, делают необходимые ссылки и поясняющие надписи.

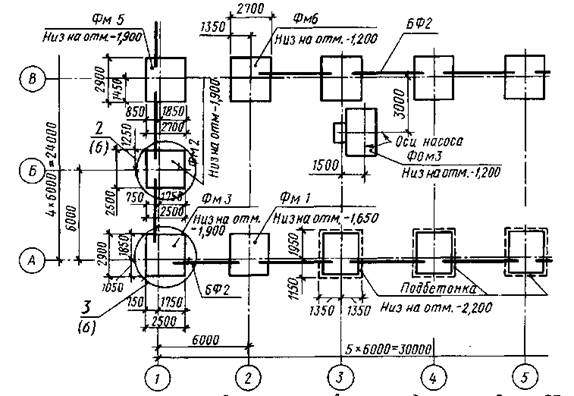

Схема расположения фундаментов и фундаментных балок приведена

рис. 1. На плане сплошными основными линиями изображены контуры фундаментов под колонны, например Фм6, Фм3 (фундаменты железобетонные монолитные), и фундамент под оборудование ФОм3. Под выносными полками указаны отметки низа фундаментов и подбетонок, привязка их к координационным осям. Одной утолщенной линией показаны фундаментные балки марки БФ2.

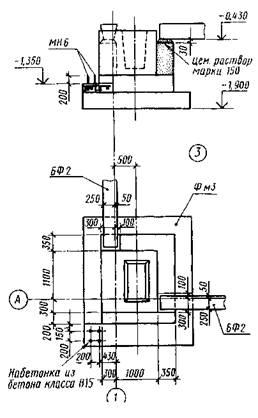

Схемы расположения элементов конструкций сопровождают спецификациями сборных элементов и соединительных деталей; к ним прилагаются также чертежи узлов фундаментов. На рис. 2 представлен чертеж узла 3, который расположен на пересечении координационных осей

А – 1 схемы фундаментов (см. рис.1). Маркой МН6 на виде обозначены закладные детали.

Прочитайте самостоятельно чертеж и ответьте на следующие вопросы:

1.  Сколько фундаментов марки Фм5 вы видите на схеме?

2.  На какой отметке находится подошва фундаментов марки Фм6?

3.  Назовите размеры и привязку фундамента Фм3 к цифровым и буквенным осям.

4.  Назовите размеры и толщину подбетонки.

5.  Сколько фундаментных балок марки БФ2 вы видите на схеме?

6.  На какой отметке расположены металлические закладные изделия марки МН6?

7.  Какова ширина балок марки БФ2?

Все незамаркированные фундаментные балки – БФ-2

Рис 1

Схема расположения элементов фундаментов и фундаментных балок

Рис.2 Рис.3

Чертеж узла 3 на пересечении осей Схема расположения колонн

А-1 схемы расположения фундаментов и балок перекрытия (план и

(см. рис.1) разрез1-1) производственного

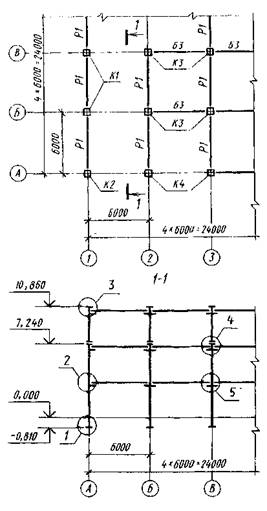

Схемы расположения колонн и балок (план и разрез 1-1) многоэтажного производственного здания показаны на рис 3. На плане замаркированы колонны и балки. На разрезе показаны колонны с консолями, ссылки на узлы, отметки характерных уровней элементов конструкций, подошвы и стыки колонн.

Прочитайте самостоятельно чертеж и ответьте на следующие вопросы:

1.  Назовите марки колонн, которые применяются при монтаже данного здания.

2.  Назовите габаритные размеры здания.

3.  Назовите размер шагов и пролетов в здании.

4.  Определите высоту и глубину заложения колонн.

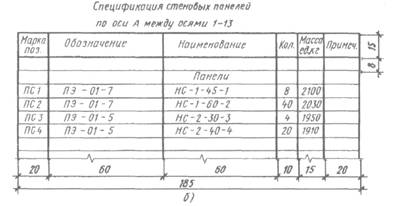

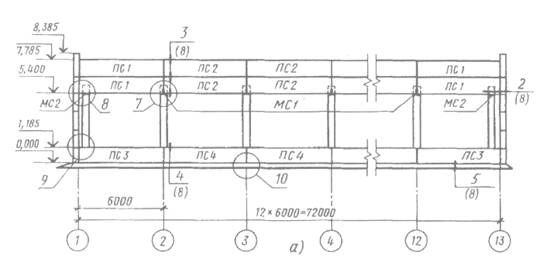

Схемы расположения стеновых панелей составляют для монтажа сборных конструкций стен. На рис. 4 приведена схема расположения стеновых панелей одноэтажного производственного здания по оси А между осями 1 -13. На схеме замаркированы стеновые панели ПС1, ПС2, ПС3, ПС4 и соединительные изделия МС1, МС2. На схеме имеются ссылки на конструктивные узлы. Схема сопровождается спецификацией, форма и размеры которой соответствуют ГОСТ 21.104-79.

Прочитайте самостоятельно чертеж и ответьте на следующие вопросы:

1. Сколько стеновых панелей марки ПС2 требуется для монтажа

здания?

2. Назовите размер стеновой панели марки ПС3.

3. Назовите длину здания и размер конструктивных шагов.

4. Определите высоту здания.

Рис. 4

Схема расположения стеновых панелей одноэтажного

производственного здания

Для монтажа панелей наружных и внутренних стен здания служат схемы расположения конструкций плана, фасада, а также развертки внутренних стен и чертежи узлов конструкций.

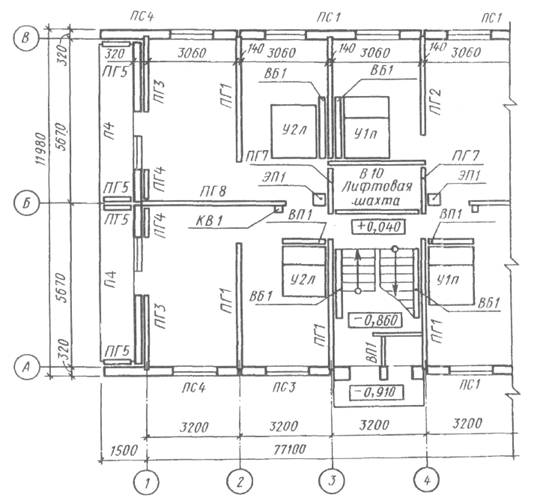

На рис. 5 дана схема расположения панелей жилого дома. На плане выставлены марки всех стеновых панелей: наружных (ПС), внутренних (ПГ) и балконных. Нанесены также марки других элементов: ЭП – электроблок, ВБ – вентиляционный блок, КВ – короб водостока, У1п, У2л… - санитарно-технические кабины правая и левая.

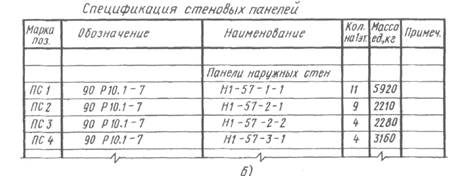

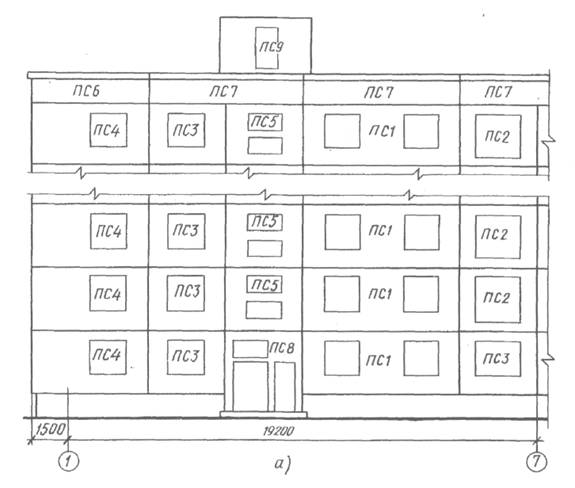

Для монтажа панелей наружных стен здания служат схемы расположения стеновых панелей. На рис 6 изображена часть фасада по оси А между осями 1…7, на котором нанесены марки стеновых панелей ПС1…ПС9. На этом чертеже приведена часть спецификации панелей наружных стен.

Рис.5

Схема расположения панелей на плане первого этажа жилого дома

Рис. 6 Схема расположения наружных стеновых панелей жилого дома.

Прочитайте самостоятельно чертеж и ответьте на следующие вопросы:

1.  Назовите марки наружных стеновых панелей жилого дома.

2.  Назовите марки внутренних перегородочных панелей.

3.  Назовите марки балконных и подъездных панелей.

4.  Определите габаритные размеры здания.

5.  Определите размеры пролетов и шагов здания.

6.  Определите отметку пола первого этажа.

7.  Назовите марки санитарно-технических кабин.

8.  Определите по спецификации количество стеновых панелей марки ПС-2.

Чертежи элементов железобетонных конструкций.

Чертежи элементов железобетонных конструкций состоят их видов, разрезов и схем армирования. На видах элемента конструкции с разрезами показывают контуры и габаритные размеры элемента, закладные изделия, отверстия. Арматуру и ее расположение показывают на других чертежах – схемах армирования.

На схемах армирования элемента конструкции и разрезах показывают контуры и габаритные размеры элемента и арматурные изделия, считая бетон условно прозрачным. Для несложных элементов схему армирования совмещают с видами элементов.

Контуры элементов конструкции изображают на схемах армирования тонкими линиями, арматурные стержни – сплошными основными линиями, предварительно напряженные арматурные стержни – сплошной утолщенной основной линией. Стержень в сечении показывают точкой, предварительно напряженный стержень – точкой большего диаметра.

На чертеже железобетонной плиты марки ПК3 (рис. 7 а) показаны ее габаритные размеры и размеры для привязки монтажных петель поз. 2, служащих для подъема плиты. Арматура плиты состоит из сетки С3

(рис. 7 б) и двух одиночных монтажных петель поз 2. Продольные (поз.3) и поперечные (поз. 1) стержни соединяют точечной сваркой. Указан шаг раскладки стержней (105 мм в продольном направлении, 150 мм в поперечном направлении). На чертеже помещена ведомость стержней на одну плиту (рис. 7в ) и нанесены номера позиций арматурных изделий.

Рис. 7

Чертеж железобетонной плиты: а – плита ПК-3; б - сетка С-3;

в – ведомость деталей; 1…3 – стержни.

Прочитайте самостоятельно чертеж и ответьте на следующие вопросы:

1.  Назовите габаритные размеры плиты.

2.  Сколько монтажных петель имеет плита? На каком расстоянии от края плиты они находятся?

3.  Из каких элементов состоит арматурный каркас плиты?

4.  Из каких элементов состоит сетка С-3?

5.  Назовите шаг стержней поз. 1, их длину и количество.

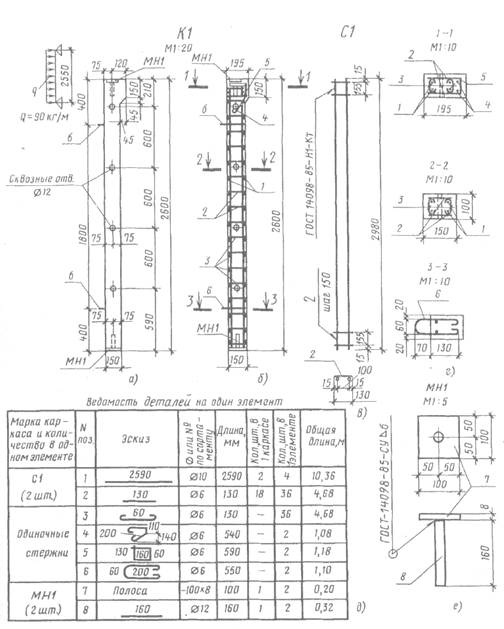

На сборочном чертеже железобетонной колонны марки К1, совмещенной со схемой армирования (рис 8), показаны расчетная схема и вид колонны, а также даны три разреза (1-1, 2-2, 3-3) и сетка марки С1. По виду и разрезам можно определить размеры колонны. В колонне сделаны четыре сквозных отверстия диаметром 12 мм, привязка которых дана на общем виде, здесь же дано расположение монтажных петель поз.6, с помощью которых колонну поднимают. Сетка С1 состоит из арматурных стержней 1 и 2, соединенных между собой точечной сваркой. Каркас арматуры собирают на основании схемы армировании я и разрезов.

На схемах армирования проставляют сокращенные выноски позиций стержней, шаг равномерно расположенных стержней. Схемы армирования сопровождаются ведомостью деталей на один элемент (рис 8 г). На

рис 8 е показан чертеж металлического закладного изделия марки МН1.

Прочитайте самостоятельно чертеж и ответьте на следующие вопросы:

1. Назовите габаритные размеры колонны.

2 .Из каких элементов состоит колонна?

3. Сколько стержней поз.2 в сетке С1? С каким шагом они

расположены?

5.  Какие металлические закладные изделия применяются при изготовлении колонны? Назовите их марку и количество.

6.  Определите толщину защитного слоя бетона.

Рис. 8

Сборочный чертеж и схема армирования железобетонной колонны:

а – общий вид с расчетной схемой; б – схема армирования; в – сетка С1;

г – сечения колонны; д – ведомость деталей; е – чертеж закладной

детали МН-1

ЛИТЕРАТУРА

, Черчение для строителей, Москва, «Высшая школа».2005 г.
