ТРЕХФАЗНЫЙ МНОГОФУНКЦИОНАЛЬНЫЙ ЭЛЕКТРОННЫЙ СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ТИПА DTSD545/DSSD535

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ОГЛАВЛЕНИЕ

I. ВВЕДЕНИЕ. 3

II. ПРИМЕНЯЕМЫЕ СТАНДАРТЫ... 3

III. ОБЩИЕ ПОКАЗАТЕЛИ.. 4

IV. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ.. 4

4.1 Диапазон напряжения. 4

4.2 Стартовый ток: 4

4.3 Самоход. 4

4.4 Диапазоны температур. 4

4.5 Относительная влажность. 4

4.6 Потребляемая мощность. 4

4.7 Частота. 4

4.8 Точность часов. 4

4.9 Прочность изоляции при напряжении переменного тока. 4

4.10 Импульсное напряжение. 4

4.11 Электромагнитная совместимость. 4

V. ОСНОВНЫЕ ФУНКЦИИ.. 4

5.1 Измерение. 4

5.2 Часы. 7

5.3 Управление тарифами. 7

5.4 Функция записи нагрузки. 8

5.5 Функция записи максимума мощности. 9

5.6 Функция расчета. 9

5.7 Функция связи. 9

5.8 Запись событий. 11

5.9 Модуль отображения. 14

5.10 Безопасность связи. 15

VI. ПОЯСНЕНИЯ К УСТАНОВКЕ. 15

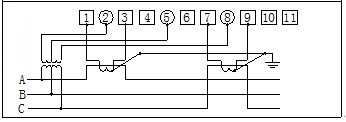

6.1 Способ соединения. 15

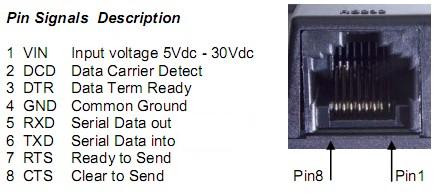

6.2 Схема соединения RJ45. 15

  I.  ВВЕДЕНИЕ

Трехфазный многофункциональный электронный счетчик электрической энергии типа DTSD545/DSSD535 со встроенным GPRS модемом (далее счетчик) спроектирован в соответствии с требованиями стандартов IEC62053-22 и IEC62053-23. Данный счетчик по требованиям к качеству электрической сети удовлетворяет требованиям стандарта EN50160:2007, по GPRS связи удовлетворяет требованиям протокола связи DLMS/COSEM, по способу локальной оптической связи удовлетворяет требованиям IEC62056-21E и протоколу связи DLMS/COSEM.

  II.  ПРИМЕНЯЕМЫЕ СТАНДАРТЫ

Стандарты	Содержание
IEC62052-11	Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть 11. Счетчики электрической энергии
IEC62053-22	Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2 S и 0,5 S
IEC62053-23	Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (классы точности 2 и 3)
IEC62056-21	Измерение энергопотребления. Обмен данными для показаний счетчика, контроль за тарифами и нагрузкой. Часть 21. Прямой обмен данными на месте
IEC62056-61	Измерение энергопотребления. Обмен данными показаний электросчетчика, тарифами и регулировки нагрузки. Часть 61. Система идентификации объекта(OBIS)
IEC62056-53	Измерение электропотребления. Обмен данными показаний электросчетчика, тарифами и регулировки нагрузки. Часть 53. Прикладной уровень COSEM (Спецификация компании для энергопотребления)
IEC62056-46	Измерение электропотребления. Обмен данными показаний электросчетчика, тарифами и регулировки нагрузки. Часть 46. Уровень канала передачи данных с помощью протокола HDLC (протокола высокого уровня управления каналом передачи данных)
IEC62056-42	Измерение электропотребления. Обмен данными показаний электросчетчика, тарифами и регулировки нагрузки. Часть 42. Услуги физического уровня и процедуры для ориентированного на подключение асинхронного обмена данными

III.  ОБЩИЕ ПОКАЗАТЕЛИ

Параметры	Показатель параметра
Номинальное напряжение	3×220V/380V
Номинальный ток	1,5A
Максимальный ток	6A
Класс точности по активной энергии (IEC62053-22)	0,5S
Класс точности по реактивной энергии (IEC62053-22)	2
Степень защиты от проникновения пыли и воды	IP51
Стартовый ток	0,1%Inom
Номинальная частота	50Hz
Постоянная счетчика	10000imp/kWh, 10000imp/kVarh
Способ отображения	ЖК отображение, 6+2, 7+1, 8+0
Индикатор импульса LED	Красный индикатор по IEC62052-11:2003
Импульсный выход	длительность импульса по IEC62053-31:1998
Потребляемая активная мощность	по каждой фазе не более 1,0W
Потребляемая полная мощность	по каждой фазе не более 10VA
Невосприимчивость на воздействие переменным напряжением	4kV – 50Hz – 1min
Невосприимчивость на воздействие импульсным напряжением	8kV
Невосприимчивость на влияние кратковременных перегрузок током	30Imax
Невосприимчивость на воздействие высокочастотным электромагнитным полям	10V/m(0.1 – 1GHz)
Электромагнитная совместимость	Соответствует стандартам EN61000-6-2 и EN61000-6-3
Рабочий диапазон температуры	от минус 40°C до плюс 70°C
Диапазон температуры при хранении	от минус 40°C до плюс 80°C
Диапазон относительной влажности	от 5% до 95%RH
Габаритные размеры (ширина × высота × глубина)	170x280x87mm
Вес	1686 g

IV.  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ

2

3

4

5

5.1  Диапазон напряжения

Номинальный рабочий диапазон: 3×58V/100V, 3×240V/415V;

5.2  Стартовый ток:

0.1%Inom (при подаче стартового тока, счетчик исправно измеряет энергию)

Примечание: Inom =5A

5.3  Самоход

При напряжении 115% от номинального в цепях напряжения и тока 0,02% от номинального в цепях тока, в течение 15 мин. импульсный выход счетчика не создает ни одного импульса.

5.4  Диапазоны температур

рабочий диапазон: от минус 40°C до плюс 70°C

диапазон при хранении: от минус 40°C до плюс 80°C

5.5  Относительная влажность

Диапазон относительной влажности: 5% ÷ 95%RH

5.6  Потребляемая мощность

Цепь тока: по каждой фазе активная мощность не более 1,0VA;

Цепь напряжения: по каждой фазе активная мощность не более 1,0W,

по каждой фазе полная мощность не более 10VA;

5.7  Частота

Диапазон частоты: 47,5 ÷ 52,5Hz;

5.8  Точность часов

Погрешность часов: не более 0,5s/сут.

5.9  Прочность изоляции при напряжении переменного тока

Выдерживает испытательное напряжение 4kV при частоте 50Hz в течение 1 мин., в соответствии с требованиями стандарта IEC 62052-11;

5.10  Импульсное напряжение

Выдерживает испытание импульсным напряжением 8kV, в соответствии с требованиями стандарта IEC 62052-11;

5.11  Электромагнитная совместимость

По невосприимчивости кратковременных электромагнитных воздействий, таких как, электростатические разряды, радиочастотные электромагнитные поля, наносекундные импульсные помехи, кондуктивные помехи, наводимые радиочастотными полями, микросекундные импульсные помехи большой энергии, колебательные затухающие помехи, радиопомехи соответствует требованиям стандарта IEC 62052-11.

  V.  ОСНОВНЫЕ ФУНКЦИИ

6

6.1  Измерение

Ø  Способ измерения: суммирование в прямую энергию абсолютных величин прямой и обратной энергии, независимое измерение обратной энергии, измерение реактивной энергии в 4 квадрантах;

Ø  Класс точности измерения: по активной энергии 0,5S, по реактивной энергии 2;

Ø  Измерение по отрезкам времени: измерение прямой и обратной энергии по 4 тарифам. Метод измерения активной энергии:

+A=|+A1|+|+A2|+|+A3|+|+A4|+|-A1|+|-A2|+|-A3|+|-A4|=|A1|+|A2|+|A3|+|A4|

-A=|-A1|+|-A2|+|-A3|+|-A4|

(здесь А1 означает фазу А, А2 фазу В, А3 фазу С)

Метод измерения реактивной энергии:

+R=|+Ri|+|+Rc|, -R=|-Ri|+|-Rc|

Здесь +Ri – I квадрант, +Rc – II квадрант, - Ri – III квадрант, - Rc – IV квадрант реактивной энергии;

Ø  Измеряемые параметры

ü  Общая прямая и обратная активная энергия

ü  Прямая и обратная активная энергия 1 тарифа

ü  Прямая и обратная активная энергия 2 тарифа

ü  Прямая и обратная активная энергия 3 тарифа

ü  Прямая и обратная активная энергия 4 тарифа

ü  Общая реактивная энергия четырех квадрантов

ü  Реактивная энергия 1 тарифа четырех квадрантов

ü  Реактивная энергия 2 тарифа четырех квадрантов

ü  Реактивная энергия 3 тарифа четырех квадрантов

ü  Реактивная энергия 4 тарифа четырех квадрантов

ü  Максимум прямой и обратной активной мощности 1 тарифа

ü  Максимум прямой и обратной активной мощности 2 тарифа

ü  Максимум прямой и обратной активной мощности 3 тарифа

ü  Максимум прямой и обратной активной мощности 4 тарифа

ü  Суммарный максимум прямой и обратной активной мощности 1 тарифа

ü  Суммарный максимум прямой и обратной активной мощности 2 тарифа

ü  Суммарный максимум прямой и обратной активной мощности 3 тарифа

ü  Суммарный максимум прямой и обратной активной мощности 4 тарифа

ü  Максимум реактивной мощности четырех квадрантов 1 тарифа

ü  Максимум реактивной мощности четырех квадрантов 2 тарифа

ü  Максимум реактивной мощности четырех квадрантов 3 тарифа

ü  Максимум реактивной мощности четырех квадрантов 4 тарифа

ü  Суммарный максимум реактивной мощности четырех квадрантов 1 тарифа

ü  Суммарный максимум реактивной мощности четырех квадрантов 2 тарифа

ü  Суммарный максимум реактивной мощности четырех квадрантов 3 тарифа

ü  Суммарный максимум реактивной мощности четырех квадрантов 4 тарифа

Ø  Мгновенные значения:

ü  Напряжение по фазам (L1/L2/L3)

ü  Ток по фазам (L1/L2/L3)

ü  Коэффициент мощности по фазам (L1/L2/L3)

ü  Текущая активная мощность

ü  Текущая реактивная мощность

6.2  Часы

Ø  Автоматическое переключение високосного года;

Ø  Общая суточная погрешность часов не более 0,5 сек;

Ø  Возможность установки летнего времени;

Ø  Автоматическое переключение летнего времени;

Ø  Срок службы встроенной батарейки: при частых отключениях электроэнергии (из расчета 180 дней отключений в год) 10 лет.

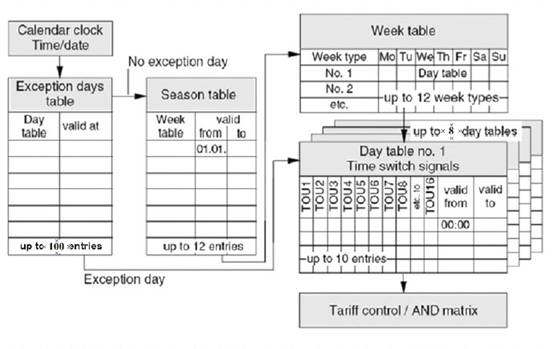

6.3  Управление тарифами

Применяется следующая стандартная структура управления тарифами:

Ø  Имеется 4 тарифа;

Ø  Возможность установки 100 единиц праздничных и выходных дней;

Ø  Возможность установки 12 временных зон в год;

Ø  Возможность формирования 12 отчетов в неделю;

Ø  Возможность формирования 8 отчетов по отрезкам времени в сутки;

Ø  Возможность установки 10 отрезков времени.

6.4  Функция записи нагрузки

5.1

5.2

5.3

5.4

5.4.1  Запись нагрузки общей активной энергии вносится с заранее установленной периодичностью (1 мин, 15 мин, 30 мин, 60 мин). Данные хранятся не менее 6 месяцев при записи с периодичностью 15 мин;

5.4.2  Запись нагрузки активной мощности вносится с заранее установленной периодичностью (1 мин, 15 мин, 30 мин, 60 мин). Данные хранятся не менее 6 месяцев при записи с периодичностью 15 мин;

5.4.3  Запись нагрузки общей реактивной энергии (Q1) вносится с заранее установленной периодичностью (1 мин, 15 мин, 30 мин, 60 мин). Данные хранятся не менее 6 месяцев при записи с периодичностью 15 мин;

5.4.4  Запись нагрузки реактивной мощности (Q1) вносится с заранее установленной периодичностью (1 мин, 15 мин, 30 мин, 60 мин). Данные хранятся не менее 6 месяцев при записи с периодичностью 15 мин;

6.5  Функция записи максимума мощности

5.5

5.5.1  Запись месячного максимума мощности и время его фиксации за 12 месяцев. Каждая запись состоит из 5 пунктов: расчетное время, время фиксации максимума прямой активной мощности за текущий месяц, максимума прямой активной мощности за текущий месяц, время фиксации максимума реактивной мощности первого квадранта за текущий месяц, максимума реактивной мощности первого квадранта за текущий месяц;

5.5.2  Дни фиксации максимума мощности и потребления электроэнергии идентичны;

5.5.3  Максимум мощности вычисляется интервальным способом с заранее установленной периодичностью (1 мин, 15 мин, 30 мин, 60 мин).

6.6  Функция расчета

5.6

5.6.1  Время расчета настраивается и опрашивается. При наступлении даты расчета данные о количестве потребленной электроэнергии и максимуме мощности переходят для хранения в данные прошлого месяца.

5.6.2  Пункты данных расчета: хранятся данные измерения последних 13 месяцев. Содержание расчета: время расчета, общая прямая активная энергия, прямая активная энергия по тарифам, общая обратная активная энергия, обратная активная энергия по тарифам, реактивная энергия первого квадранта;

5.6.3  Дата расчета настраивается и опрашивается. По умолчанию время расчета установлено как 00 часов 00 мин 28 числа каждого месяца каждого года. При неверной настройке времени, время расчета устанавливается по умолчанию как 00 часов 00 мин 28 числа каждого месяца каждого года.

5.6.4  При подключении счетчика в первый раз формируется одна запись данных расчета. При обнулении данных расчета сразу формируется одна запись данных расчета.

5.6.5  При наличии записи только одного месяца, данные позапрошлого месяца отображаются как 0.

6.7  Функция связи

5.7

5.7.1  Посредством оптической связи осуществляется программирование и опрос счетчика. Максимальная скорость передачи данных 9600bps, скорость связи квитирования 300 bps, квитирование связи протокола осуществляется по стандарту IEC62056-21 E.

5.7.2  Посредством способа связи GPRS осуществляется дистанционное программирование и опрос данных счетчика. Прикладным уровнем протокола является версия IPV4 протокола DLMS/COSEM.

5.7.3  Поддерживается протокол связи DLMS/COSEM.

5.7.4  При установлении связи, GPRS связь имеет приоритет перед оптической связью.

6.8  Запись событий

Имеются 3 категории событий. При записи событий также записывается время фиксации данного события. Категории событий описываются ниже:

5.8

5.8.1  Стандартные события

Поддерживаются последние 153 стандартных событий.

Наименование события	Описание события	OBIS
Полная очистка стандартных событий		C.2.11.3
Изменение времени – время до изменения		C.2.11.5
Изменение времени – время после изменения		C.2.11.6
Сбой часов	Неполадки внешних часов (серьезное событие)	96.11.13
Сигнал низкого заряда батареи	Напряжение батареи ниже 3.0V	96.11.14
Активация резервного TOU (устройства обнаружения неисправностей)		C.2.11.4
Сбой устройства памяти	Неполадки внешнего устройства памяти (серьезное событие)	96.11.18
Анормальное обнуление	Обнуление охранной схемы	F. F.2
Сбой в системе измерения	Неполадки микрочипа измерения (серьезное событие)	96.11.20
Событие обнуления максимума мощности	Код события 19, событие обнуления записи максимума мощности	C.2.11.7

5.8.2  События несанкционированного вмешательства

Поддерживаются последние 117 событий несанкционированного вмешательства в работу счетчика.

Наименование события	Описание события	OBIS
Полная очистка событий несанкционированного вмешательства		C.2.11.2
Вскрытие крышки зажимов	Поддерживается функция обнаружения при отсутствии питания	C.51.45.1
Закрытие крышки зажимов	Поддерживается функция обнаружения при отсутствии питания	C.51.45.2
Возникновение сильного магнитного поля		96.12.12
Завершение действия сильного магнитного поля		96.12.13
Вскрытие крышки счетчика	Поддерживается функция обнаружения при отсутствии питания	C.50.45.1
Закрытие крышки счетчика	Поддерживается функция обнаружения при отсутствии питания	C.50.45.2
Многократная ошибка пароля связи	Ошибка при введении пароля связи 4 раза подряд	96.12.16

5.8.3  События электрической сети

Поддерживаются последние 153 события электрической сети

Наименование события	Описание события	OBIS
Полная очистка событий электрической сети		96.13.9
Начало обратной последовательности фаз		96.13.37
Завершение обратной последовательности фаз		96.13.38
Электроэнергия в электрической сети отключена		12.45.0.1
Электроэнергия в электрической сети восстановлена		12.45.0.2
L1 Появление обратного тока		96.13.12
L1 Завершение обратного тока		96.13.13
L2 Появление обратного тока		96.13.14
L2 Завершение обратного тока		96.13.15
L2 Появление обратного тока		96.13.16
L3 Завершение обратного тока		96.13.17
Начало превышения общей активной мощности	Код события 77, величина предела превышения мощности устанавливается электроснабжающим предприятием, записывается также количество возникновения данного явления	6.44.0
L1 Начало обрыва фазы	Код события 104, на ЖКИ загорается L1	96.13.19
L1 Завершение обрыва фазы	Код события 105, на ЖКИ гаснет L1	96.13.20
L2 Начало обрыва фазы	Код события 106, на ЖКИ загорается L2	96.13.21
L2 Завершение обрыва фазы	Код события 107, на ЖКИ гаснет L2	96.13.22
L3 Начало обрыва фазы	Код события 108, на ЖКИ загорается L3	96.13.23
L3 Завершение обрыва фазы	Код события 107, на ЖКИ гаснет L3	96.13.24
L1 Начало перенапряжения	Код события 94, при превышении напряжения на 1,2Unom, на ЖКИ мигает L1	96.13.25
L1 Завершение перенапряжения	Код события 95, на ЖКИ гаснет L1	96.13.26
L2 Начало перенапряжения	Код события 96, при превышении напряжения на 1,2Unom, на ЖКИ мигает L2	96.13.27
L2 Завершение перенапряжения	Код события 97, на ЖКИ гаснет L2	96.13.28
L3 Начало перенапряжения	Код события 98, при превышении напряжения на 1,2Unom, на ЖКИ мигает L3	96.13.29
L3 Завершение перенапряжения	Код события 99, на ЖКИ гаснет L3	96.13.30
L1 Начало пропадания напряжения	Код события 86, при понижении напряжения на 0,8Unom, на ЖКИ мигает L1	96.13.31
L1 Завершение пропадания напряжения	Код события 87, на ЖКИ гаснет L1	96.13.32
L2 Начало пропадания напряжения	Код события 88, при понижении напряжения на 0,8Unom, на ЖКИ мигает L2	96.13.33
L2 Завершение пропадания напряжения	Код события 89, на ЖКИ гаснет L2	96.13.34
L3 Начало пропадания напряжения	Код события 90, при понижении напряжения на 0,8Unom, на ЖКИ мигает L3	96.13.35
L3 Завершение пропадания напряжения	Код события 91, на ЖКИ гаснет L3	96.13.36

6.9  Модуль отображения

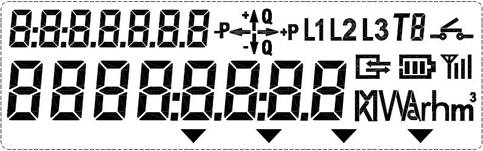

Полный экран ЖК-дисплея:

Ø  Режимы отображения

Имеются следующие режимы: отображение с нажатием кнопки, нормальное отображение и отображение при отсутствии питания;

Ø  Время отображения

Время нормального отображения можно настроить в диапазоне от 1 до 99 сек. Время отображения с нажатием кнопки установлено как 60 сек, по истечении которого включается режим нормального отображения. Отображение при отсутствии питания обычно находится в неактивном состоянии. Оно активируется с нажатием кнопки, продолжительность активного состояния 20 сек.

Ø  Формат отображения

Десятичные значения количества электроэнергии можно настроить как 6 цельных и 2 десятичных знака, 7 цельных и 1 десятичный знак, 8 цельных знаков. При отключении питания настройка не изменяется.

Ø  Пункты отображения

Имеется возможность раздельно формировать таблицы пунктов отображения для режимов нормального отображения и отображения с нажатием кнопки. Каждая таблица поддерживает до 32 пунктов отображения.

Ø  Отображение функционального состояния и сигналов предупреждения:

-  Состояние напряжения батареи

Сигнал о низком напряжении батареи. Мигание данного сигнала предупреждает о необходимости замены батареи или об ее отсутствии.

-  Состояние связи

Сигнал о текущем обмене данными. Отсутствие данного сигнала означает что в данное время не производится обмен данными.

-  Знак состояния и предупреждения

Первый нижний треугольник (слева направо): означает успешное соединение с главной станцией;

Второй нижний треугольник: предупреждает об аппаратном сбое (устройство памяти, часов и т. д.);

Третий нижний треугольник: предупреждает о возникновении сильного магнитного поля;

Четвертый нижний треугольник: означает активацию функции программирования;

-  Уровень сигнала

Нормальный уровень сигнала

Средний уровень сигнала

Слабый уровень сигнала

Отсутствие знака предупреждает, что в настоящее время сигнала связи нет.

Ø  Пункты отображения

OBIS пункты отображения настраиваемые главной станцией	Отображение OBIS	Описание
1-0-1-8-0-255	1-0:1.8.0	Общая прямая активная энергия
1-0-1-8-1-255	1-0:1.8.1	Прямая активная энергия 1 тарифа
1-0-1-8-2-255	1-0:1.8.2	Прямая активная энергия 2 тарифа
1-0-1-8-3-255	1-0:1.8.3	Прямая активная энергия 3 тарифа
1-0-1-8-4-255	1-0:1.8.4	Прямая активная энергия 4 тарифа
1-0-2-8-0-255	1-0:2.8.0	Общая обратная активная энергия
1-0-2-8-1-255	1-0:2.8.1	Обратная активная энергия 1 тарифа
1-0-2-8-2-255	1-0:2.8.2	Обратная активная энергия 2 тарифа
1-0-2-8-3-255	1-0:2.8.3	Обратная активная энергия 3 тарифа
1-0-2-8-4-255	1-0:2.8.4	Обратная активная энергия 4 тарифа
1-0-3-8-0-255	1-0:3.8.0	Общая прямая реактивная энергия
1-0-3-8-1-255	1-0:3.8.1	Прямая реактивная энергия 1 тарифа
1-0-3-8-2-255	1-0:3.8.2	Прямая реактивная энергия 2 тарифа
1-0-3-8-3-255	1-0:3.8.3	Прямая реактивная энергия 3 тарифа
1-0-3-8-4-255	1-0:3.8.4	Прямая реактивная энергия 4 тарифа
1-0-4-8-0-255	1-0:4.8.0	Общая обратная реактивная энергия
1-0-4-8-1-255	1-0:4.8.1	Обратная реактивная энергия 1 тарифа
1-0-4-8-2-255	1-0:4.8.2	Обратная реактивная энергия 2 тарифа
1-0-4-8-3-255	1-0:4.8.3	Обратная реактивная энергия 3 тарифа
1-0-4-8-4-255	1-0:4.8.4	Обратная реактивная энергия 4 тарифа
1-0-1-6-0-255	1-0:1.6.0	Общий максимум прямой активной мощности
1-0-1-6-1-255	1-0:1.6.1	Максимум прямой активной мощности 1 тарифа
1-0-1-6-2-255	1-0:1.6.2	Максимум прямой активной мощности 2 тарифа
1-0-1-6-3-255	1-0:1.6.3	Максимум прямой активной мощности 3 тарифа
1-0-1-6-4-255	1-0:1.6.4	Максимум прямой активной мощности 4 тарифа
1-0-3-6-0-255	1-0:3.6.0	Общий максимум прямой реактивной мощности
1-0-3-6-1-255	1-0:3.6.1	Максимум прямой реактивной мощности 1 тарифа
1-0-3-6-2-255	1-0:3.6.2	Максимум прямой реактивной мощности 2 тарифа
1-0-3-6-3-255	1-0:3.6.3	Максимум прямой реактивной мощности 3 тарифа
1-0-3-6-4-255	1-0:3.6.4	Максимум прямой реактивной мощности 4 тарифа
1-0-1-2-0-255	1-0:1.2.0	Общий суммарный максимум прямой активной мощности
1-0-1-2-1-255	1-0:1.2.1	Суммарный максимум прямой активной мощности 1 тарифа
1-0-1-2-2-255	1-0:1.2.2	Суммарный максимум прямой активной мощности 2 тарифа
1-0-1-2-3-255	1-0:1.2.3	Суммарный максимум прямой активной мощности 3 тарифа
1-0-1-2-4-255	1-0:1.2.4	Суммарный максимум прямой активной мощности 4 тарифа
1-0-3-2-0-255	1-0:3.2.0	Общий суммарный максимум прямой реактивной мощности
1-0-3-2-1-255	1-0:3.2.1	Суммарный максимум прямой реактивной мощности 1 тарифа
1-0-3-2-2-255	1-0:3.2.2	Суммарный максимум прямой реактивной мощности 2 тарифа
1-0-3-2-3-255	1-0:3.2.3	Суммарный максимум прямой реактивной мощности 3 тарифа
1-0-3-2-4-255	1-0:3.2.4	Суммарный максимум прямой реактивной мощности 4 тарифа
1-0-0-9-1-255	1-0:0.9.1	Время
1-0-0-9-2-255	1-0:0.9.2	Дата
1-0-15-7-0-255	1-0:15.7.0	Общая активная мощность
1-0-16-7-0-255	1-0:16.7.0	Общая реактивная мощность
1-0-32-7-0-255	1-0:32.7.0	L1 Напряжение
1-0-52-7-0-255	1-0:52.7.0	L2 Напряжение
1-0-72-7-0-255	1-0:72.7.0	L3 Напряжение
1-0-31-7-0-255	1-0:31.7.0	L1 Ток
1-0-51-7-0-255	1-0:51.7.0	L2 Ток
1-0-71-7-0-255	1-0:71.7.0	L3 Ток
1-0-33-7-0-255	1-0:33.7.0	L1 Коэффициент мощности
1-0-53-7-0-255	1-0:53.7.0	L2 Коэффициент мощности
1-0-73-7-0-255	1-0:73.7.0	L3 Коэффициент мощности
0-0-133-139-0-255		Отображение полного экрана

6.10  Безопасность связи

Квитирование оптической связи осуществляется по стандарту IEC62056-21E, затем по протоколу HDLC осуществляется связь. Дистанционная связь по GPRS осуществляется по протоколу IPV4. Оба прикладные уровни соответствуют требованиям протокола связи DLMS/COSEM. Пароли ближней ИК – связи и GPRS связи неидентичные.

1) Операции без проверки подлинности

По ближней ИК – связи можно только опросить данные без возможности выполнения других операций.

По GPRS связи можно только опросить данные без возможности выполнения других операций.

2) Операции с проверкой подлинности низкого уровня

По ближней ИК – связи программирование можно осуществить с внесением пароля. Для программирования важных данных необходим внутренний пароль.

По GPRS связи программирование можно осуществить с внесением и подтверждением пароля. Уровень данных для программирования идентичен с уровнем пользователя.

VI.  ПОЯСНЕНИЯ К УСТАНОВКЕ

7

7.1  Схема соединения

6.1.1  Трехфазная четырехпроводная схема соединения

6.1.2  Трехфазная трехпроводная схема соединения

7.2  Схема соединения RJ45
