2) отключение и восстановление автоматического пуска;

3)  автоматическое переключение электропитания с основного источника на резервный при отключении напряжения на основном источнике;

4)  контроль исправности (обрыв, короткое замыкание) шлейфов пожарной сигнализации и соединительных линий;

5)  контроль исправности (обрыв) электрических цепей управления пусковыми элементами;

6)  контроль исправности звуковой и световой сигнализации (по вызову);

7)  отключение звуковой сигнализации;

8)  формирование и выдачу командного импульса для управления технологическим и электротехническим оборудованием объекта, вентиляцией, кондиционированием, а также устройствами оповещения о пожаре.

4.8. При имитации срабатывания установок, сотрудник должен проконтролировать обеспечение задержки выпуска огнетушащего аэрозоля в защищаемое помещение на время, необходимое для эвакуации из помещения людей после подачи звукового и светового сигналов оповещения о пуске генераторов, полной остановки вентиляционного оборудования, закрытия воздушных заслонок, противопожарных клапанов, но не менее на 30 секунд.

4.9. При имитации срабатывания установок, необходимо также определить время полного закрывания заслонок (клапанов) в воздуховодах вентиляционных систем в защищаемом помещении, которое не должно превышать время 30 секунд.

4.10. При применении установок аэрозольного пожаротушения в помещениях категории А и Б по Техническому регламенту «Общие требования к пожарной безопасности» необходимо проверить применение генераторов огнетушащего аэрозоля с необходимым уровнем взрывозащиты или степенью защиты оболочки электрических частей генератора.

4.11. В процессе обследования необходимо проверить 100 % запас генераторов.

4.12. В завершении обследования следует проверить наличие инструкций для обслуживающего персонала, находящегося в защищаемом помещении, о действиях при срабатывании установки аэрозольного пожаротушения.

5. Порядок приемки в эксплуатацию автоматических установок порошкового пожаротушения.

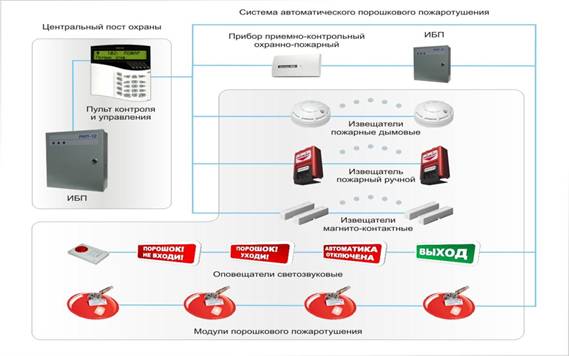

5.1. Принципиальная схема установок порошкового пожаротушения приведена на рисунке 9.

Рис. 9

5.2. При приемке в эксплуатацию установок порошкового пожаротушения сотрудник должен провести внешний осмотр, при котором проверяет:

1) наличие заводских пломб;

2) наличие вытесняющего газа;

3) наличие предохранительных устройств, согласно документации на модуль;

4) наличие маркировки модуля, а также соответствие марки огнетушащего порошка классам пожара в помещении;

5) наличие устройств от самопроизвольного запуска модульной автоматической установки порошкового пожаротушения;

6) состояние линейной части шлейфа сигнализации;

7) соответствие проложенных электропроводок, проектной документации;

8) соответствие размещения пожарных извещателей, приборов проектной документации и нормативным требованиям;

9) наличие в защищаемых помещениях светового сигнала оповещения в виде надписи на световом табло «Порошок – не входи!» и звукового сигнала оповещения. Перед входами в них, наличие светового сигнала «Порошок - не входи!», «Автоматика отключена» (Рис. 10);

10) размещение и ориентацию в пространстве насадок-распылителей на соответствие проектной и технической документации; Рис. 10

11) в помещениях, где предусмотрено тушение всего защищаемого объема, наличие заслонок (клапанов) на воздуховодах вентиляционных систем;

12) наличие на дверях защищаемых помещений устройств, выдающих сигнал на отключение автоматического пуска, а также установку доводчиков;

13) наличие резервного источника питания;

14) проверить наличие устройств восстановления автоматического пуска, при установке данных устройств у входов в защищаемые помещения проверить защищенность от несанкционированного доступа;

15) проверить наличие дистанционного пуска установки

5.3. По завершению внешнего осмотра защищаемого помещения сотрудник должен провести обследование пожарного поста или другого помещения с персоналом, ведущим круглосуточное дежурство, при котором проверяет:

1) наличие световой и звуковой сигнализации:

а) о возникновении пожара (с расшифровкой по направлениям или помещениям в случае применения адресных систем);

б) о срабатывании установки.

2) наличие световой сигнализации:

а) о наличии напряжения на основном и резервном вводах электроснабжения;

б) об отключении звуковой сигнализации о пожаре;

в) об отключении звуковой сигнализации о неисправности;

3) наличие световой и звуковой сигнализации:

а) по автоматическому контролю электрических цепей управления пусковыми устройствами и цепей пусковых устройств на обрыв;

б) о падении давления в пусковых баллонах;

в) об исчезновении напряжения на резервном вводах электроснабжения;

4) наличие световой сигнализации об отключении автоматического пуска;

5.4. В ходе обследования необходимо проверить приемно-контрольные приборы модульной автоматической установки порошкового пожаротушения, которые должны иметь табличку, содержащую:

- наименование защищаемых помещений;

- маркировку назначения прибора по защищаемым помещениям;

- сведения о типе и количестве извещателей, подключенных к данному прибору.

5.5. При имитации срабатывания установок порошкового пожаротушения, сотрудник должен проконтролировать обеспечение задержки выпуска порошка в защищаемое помещение на время, необходимое для эвакуации из помещения людей, остановки вентиляционного оборудования, закрытия воздушных заслонок, противопожарных клапанов но не менее на 10 секунд после подачи светового и звукового оповещения о пожаре.

5.6. При применении установок порошкового пожаротушения в помещениях категории А и Б по Техническому регламенту «Общие требования к пожарной безопасности», в взрывоопасных зонах по ПУЭ необходимо проверить применение взрывобезопасного исполнения оборудования, входящего в состав установки.

5.7. В процессе обследования необходимо проверить 100% запас комплектующих, модулей и порошка.

6. Порядок приемки в эксплуатацию установок (систем) пожарной сигнализации

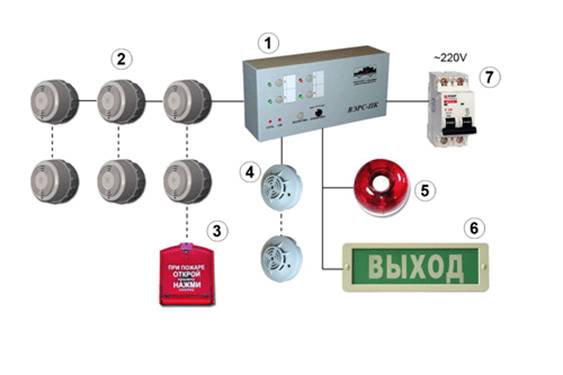

6.1. Принципиальная схема автоматической пожарной сигнализации приведена на рисунке 11.

Рис. 11

6.2. При приемке в эксплуатацию автоматической системы пожарной сигнализации сотрудник проводит осмотр автоматической системы пожарной сигнализации и защищаемых ею помещений. При этом сотрудник должен провести:

1) проверку наличия пломб на элементах и узлах, подлежащих опломбированию;

2) проверку качества и соответствия выполненных монтажно-наладочных работ представленной проектной документации, ПУЭ, технологическим картам и технической документации предприятий-изготовителей;

3) проверку соответствия характеристик защищаемого помещения, горючей нагрузки проектной документации;

4) проверку размещения и ориентации пожарных извещателей на соответствие нормативным требования, проектной документации и паспортным данным завода изготовителя;

5) проверку наличия пожарных извещателей за подвесным потолком;

6) проверку чистоты пожарных извещателей, их чувствительных элементов, защитных сеток и стекол;

7) проверку защиты пожарных извещателей в местах, где имеется опасность механических повреждений;

8) проверку прокладки шлейфов и соединительных линий пожарной сигнализации на соответствие проектной документации, нормативным требованиям, а также на защиту от электромагнитных наводок;

9) проверку размещения приемно-контрольного прибора в помещении с круглосуточным пребыванием дежурного персонала, а также места его размещения (Рис. 11.);

10) изучение результатов измерения сопротивления изоляции шлейфа сигнализации и электропроводок;

11) изучение результатов измерения сопротивления шлейфа сигнализации;

12) проверку выдачи извещения "Неисправность" при обрыве или коротком замыкании шлейфа сигнализации и соединительных линий управления;

13) проверку выдачи извещения "Пожар" при воздействии на пожарные извещатели соответствующими имитаторами факторов пожара (Рис. 12.);

14) проверку выдачи сигналов на управление инженерным оборудованием (системами дымоудаления, вентиляции, оповещения людей о пожаре, опускание лифтов и др.) и их формирования от двух пожарных извещателей;

15) проверку, при необходимости, других сигналов электроуправления и сигнализации, Рис. 12.

предусмотренных проектом в соответствии со СНиП РК 2.02-15-2003 «Пожарная автоматика зданий и сооружений».

В необходимых случаях проводит и другие проверки параметров, оговоренные техническими условиями на аппаратуру.

6.3. При проверке работоспособности сотрудник должен:

1) убедиться в срабатывании извещателей и выдаче соответствующих извещений на прибор приемно-контрольный пожарный и сигналов управления с прибора пожарного управления;

2) убедиться в работоспособности каждого шлейфа пожарной сигнализации по всей его длине. Для этого, сотрудник должен провести имитацию обрыва или короткого замыкания (для тепловых пожарных извещателей) в конце шлейфа пожарной сигнализации, Для других пожарных извещателей воздействием соответствующими имитаторами факторов пожара;

3) убедится в исправности электрических цепей запуска;

4) убедиться в работоспособности приемно-контрольных приборов, а также приборов управления совместно с периферийными устройствами (оповещателями, исполнительными устройствами).
