Методика экспертного решения вопроса о принадлежности предмета к клинковому холодному оружию (стр. 5 )

Измерение общей длины, длины клинка и длины рукояти у клинкового оружия и конструктивно сходных с ним изделий в зависимости от особенностей конкретного образца.

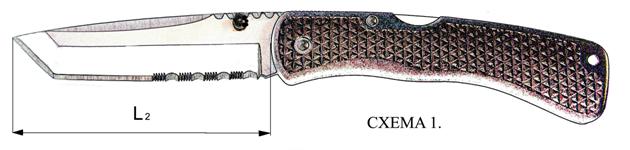

Схема 1 - измерение длины клинка складного ножа при наличии на нем легкосъемного (на резьбе и т. п.) упора под палец для открывания клинка одной рукой.

Схема 2 – измерение длины клинка складного ножа при наличии на нем несъемного упора под палец для открывания клинка одной рукой.

Обозначения на схемах приложения № 11:

L1 — общая длина;

L2 — длина клинка;

L3 — длина рукояти.

Примечание:

• Точность измерения линейных размеров 0,1 мм.

• На реальных объектах, в зависимости от их конструкции, измерения производятся, металлической линейкой, штангенциркулем, кронциркулем или замерами на фотографиях, выполненных в масштабе 1:1.

• Измерение L1, L2, L3 производится между условными параллельными линиями, проведенными через крайние точки рукояти и острие клинка.

Приложение 3

Основные линейные и угловые размеры ножей.

1 - общая длина ножа;	23 и 24 - параметры (высота и толщина)
2 - наибольшая длина клинка;	ограничителя рукояти;
3 - наибольшая длина рукояти;	25 - наибольшая величина превышения
4 - длина скоса обуха (по хорде);	ширины одностороннего или двухстороннего (в
5 - длина пилы на обухе;	сумме) ограничителя над шириной черена;
6 - длина дола;	26 - ширина черена;
7 – наибольшая ширина дола;	27 - наибольшая величина прогиба обуха клинка
8 – наибольшая глубина дола;	вверх от условной линии, соединяющей острие
9 - толщина обуха клинка; максимальная;	клинка и верхнюю оконечность рукояти;
10 - глубина подпальцевых	28 - наибольший прогиб обуха клинка в сторону
выемок (каждой отдельно);	лезвия;
11 - ширина рукояти в средней части;	29 - превышение острия клинка над линией обуха;
12 - толщина рукояти в средней части;	30 – расстояние от острия клинка до расположения снятия
13 - длина черена;	шкуросъемного крюка на скосе обуха;
14 - высота крестовины;	31 - разница максимального диаметра в средней
15 - ширина крестовины;	части (D mах) и минимального диаметра (D min)
16 - толщина крестовины;	в области навершия бочкообразной рукояти;
17 – наибольшая ширина заточки лезвия;	32 - наружный диаметр рукояти ножа для выживания
18 – наибольшая ширина заточки скоса	в средней части;
обуха;	33 - внутренний диаметр полости рукояти ножа для
19 - длина пяты;	выживания;
20 - внутренний диаметр отверстия	34 - угол схождения острия.
в рукояти под темляк;	35 - ширина клинка.
21 и 22 – параметры (длина,
диаметр или ширина)
навершия;

Измерение линейных и угловых размеров кинжалов производится аналогичным образом.

• Точность измерения линейных размеров - 0,1мм, угловых -1º.

Приложение .

Измерение угла схождения острия клинка.

-  угол схождения острия определяется углом, образованным пересечением двух прямых, проведенных через точку острия или его среднюю точку, в случае если острие имеет допустимую ширину до 3 мм и две точки, расположенные на обухе и лезвии, или двух лезвиях (при наличии полуторного или полностью кинжального клинка) на расстоянии 3мм от острия.

-  Точность измерения угла острия – 1º.

Приложение № 5.

Схемы измерений прочностных характеристик клинков охотничьих ножей и кинжалов; ножей для выживания; кинжалов, сабель и шашек, предназначенных для ношения с казачьей формой и национальными костюмами.

Схема №1 проведения испытаний на прочность и упругость охотничьих ножей и кинжалов, ножей для выживания. Прочность и упругость клинков ножей определяется путем отгибания боевого конца на 5 мм при длине клинка 90 мм. При увеличении длины клинка на каждые 25 мм, величину отгиба увеличивают на 2 мм. При длине клинка кинжала охотничьего 150 мм его боевой конец (острие) отгибается на 10 мм. С увеличением длины клинка на каждые 25 мм, величина отгиба увеличивается на 2 мм. После испытания на клинке охотничьих ножей и кинжалов, а также ножей для выживания не должно быть остаточных деформаций, превышающих 1 мм.

Схема № 2 проведения испытаний на прочность и упругость кинжалов, предназначенных для ношения с казачьей формой и национальными костюмами народов Российской Федерации. Прочность и упругость клинков кинжалов определяется путем отгибания боевого конца на 21 мм при длине клинка 300 мм. При увеличении длины клинка на каждые 25 мм, величину отгиба увеличивают на 2 мм. После испытания на клинке кинжалов не должно быть остаточных деформаций, превышающих 1 мм.

Схема № 3 проведения испытаний на прочность и упругость сабель и шашек, предназначенных для ношения с казачьей формой и национальными костюмами Российской Федерации. Прочность и упругость конструкции сабель и шашек определяются путем отгибания боевого конца на 1/8 длины клинка из углеродистой, дамасской сталей и на 1/13 для клинка из булатной стали. После испытания на клинке кинжалов не должно быть остаточных деформаций, превышающих 1 мм.

Схема 4. проведение испытаний на прочность и упругость тесаков охотничьих. Прочность и упругость клинков ножей определяется путем отгибания боевого конца на 15 мм при длине клинка охотничьего тесака 210 мм. С увеличением длины клинка на каждые 25 мм, величина отгиба увеличивается на 2 мм. После испытания на клинке не должно быть остаточных деформаций, превышающих 1 мм.

ОСНОВНАЯ ЛИТЕРАТУРА:

1.  Государственный стандарт Республики Беларусь (СТБ ГОСТ Р 51215-2002) «Оружие холодное. Термины и определения».

2.  Государственный стандарт Республики Беларусь (СТБ 1362-2002) «Ножи и кинжалы охотничьи. Общие технические условия».

3.  Государственный стандарт Республики Беларусь (СТБ 1363-2002) «Ножи для выживания. Общие технические условия».

4.  Государственный стандарт Республики Беларусь (СТБ 1320-2002) «Ножи туристические и специальные спортивные. Общие технические условия».

5.  Государственный стандарт Республики Беларусь (СТБ 1690-2006) «Ножи разделочные и шкуросъёмные. Общие технические условия».

6.  Криминалистические требования к холодному, метательному оружию и изделиям, сходным по внешнему строению с таким оружием, для оборота на территории Республики Беларусь.

7.  Государственный стандарт Республики Беларусь (СТБ ГОСТ Р 51715-2002) «Изделия декоративные и сувенирные, сходные по внешнему строению с холодным или метательным оружием. Общие технические требования».

8.  Государственный стандарт Российской Федерации (ГОСТ Р 51500-99) «Ножи и кинжалы охотничьи».

9.  Государственный стандарт Российской Федерации (ГОСТ Р 51501-99) «Ножи туристические и специальные спортивные».

10.  Государственный стандарт Российской Федерации (ГОСТ Р 51548-2000) «Ножи для выживания».

11.  Государственный стандарт Российской Федерации (ГОСТ Р 51895-2002) «Оружие холодное клинковое для ношения с казачьей формой и национальными костюмами народов Российской Федерации».

12.  «Сборник информационных листков холодного (метательного) оружия и предметов хозяйственно-бытового назначения, сходных с ним, прошедшие сертификационные криминалистические испытания в 1994-1995 г. г.», авторы-составители , , изд. ЭКЦ МВД России, М. 1996 г.

13.  «Сборник информационных листков холодного, метательного оружия и изделий, конструктивно сходных с таким оружием, прошедших сертификационные криминалистические испытания в 1997 г.», авторы-составители , , изд. ЭКЦ МВД России, М., 1999 г. (и все последующие выпуски сборников информационных листков).

14.  «Криминалистическая экспертиза холодного оружия», Барнаул, 1987 г. (Только в части справочного материала).

15.  «Холодное оружие и бытовые ножи», под общей редакцией , изд. ВНИИ МВД СССР, М. 1978 г. (Только в части справочного материала по видам и типам холодного оружия).

ДОПОЛНИТЕЛЬНАЯ ЛИТЕРАТУРА.

9.  Статья 296 УК Республики Беларусь

10.  онгонен Р. Что же такое «финка»? // Ружье -1997. -№5. - С.70

11. то нужно кузнецу…// Ружье -1998. - № 2. - С.14

12. укоятки ножей // Ружье -2000. -№3. - С.47

13. ондратенко И. Victorinox на все случаи жизни // Оружие -1998. -№6-8. - С.31

14. озьми с собой и не бойся // Оружие -2000. -№2. - С.45

15. оевые американские ножи // Мастер ружье -2000. -№44. - С.23

16. ыбираем нож // Магнум -1998. -№1. - С.16

17. таль самураев // Магнум -1998. -№6. - С.8
