Настоящие технические условия распространяются на рукава высокого давления с металлическими оплетками или навивками и неразъемными наконечниками (в дальнейшем РВД), предназначенные для использования в качестве гибких трубопроводов в гидросистемах различных мобильных машин и агрегатов (строительные и дорожные машины, сельскохозяйственные и горные машины, тракторы и другие).

Технические условия устанавливают требования к РВД, изготавливаемых для нужд отечественных потребителей и поставки на экспорт, в климатических исполнениях по ГОСТ 15150-69: умеренном - У, холодном - ХЛ, тропическом - Т, категории размещения 1 и в соответствии с DIN 24 950.

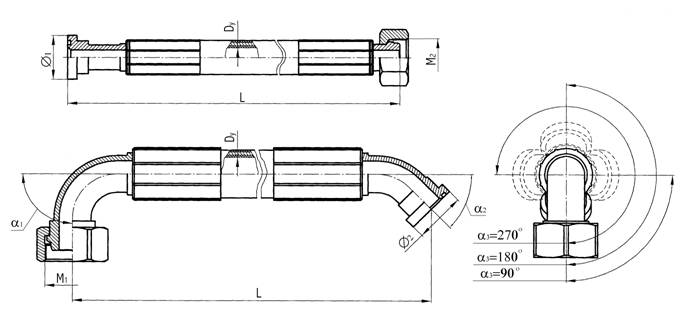

Условное обозначение РВД:

РВД Dу – Pраб ( М1/Æ1; a1 – М2/Æ2; a2 – a3 ) – СП/МР – L – К

"  Dу – условный проход рукава, мм;

"  Pраб – рабочее давление, МПа, либо тип РВД;

"  М1/Æ1 – стандарт фитинга, размер резьбы гайки (штуцера), диаметр фланца, либо диаметр отверстия фитинга Banjo левого наконечника, мм/дюймы;

"  a1 – угол изгиба левого наконечника (для прямых не указывается), градусы;

"  М2/Æ2 – стандарт фитинга, размер резьбы гайки (штуцера), диаметр фланца, либо диаметр отверстия фитинга Banjo правого наконечника, мм/дюймы;

"  a2 – угол изгиба правого наконечника (для прямых не указывается), градусы;

"  a3 – угол разворота правого наконечника относительно левого (указывается для РВД с двумя угловыми наконечниками), градусы;

"  СП/МР – защита спиральной пружиной или металлорукавом (по требованию).

НЕ нашли? Не то? Что вы ищете?

"  L – длина рукава, мм;

"  К – климатическое исполнение (У, Хл, Т), /по умолчанию - У/.

Примеры обозначения:

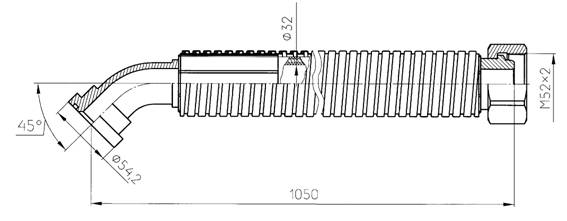

РВД с резиновым рукавом по ГОСТ 25452-90 условным проходом 32мм на рабочее давление 29 МПа, защитой из металлорукава типа Р3 длиной 1050мм:

РВД 32 – 29 (Æ54,2; 45°– М52´2; 0°) – МР – 1050 – У ТУ4833-018-29124208-2002

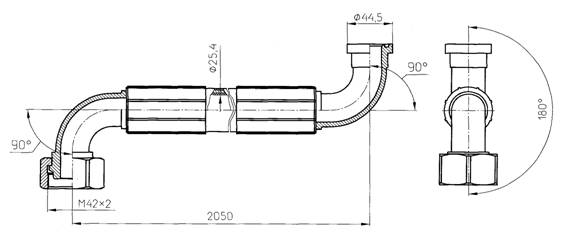

Ñ  РВД с резиновым рукавом типа EN853 4SH условным проходом 25,4мм на рабочее давление 38 МПа длиной 2050мм:

РВД 25 – 38 (М42´2; 90°– Æ44,5; 90°-180°) – 2050 – У ТУ4833-018-29124208-2002

Ñ  Для РВД с одинаковыми левым и правым прямыми наконечниками допускается упрощенная запись:

РВД с резиновым рукавом по ГОСТ 6286-73 условным проходом 16 мм на рабочее давление 20 МПа длиной 2250мм:

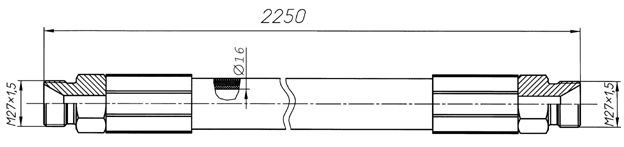

РВД 16 – 20 (М27´1,5) – 2250 – У ТУ4833-018-29124208-2002

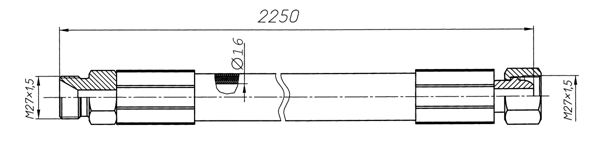

РВД 16 – 20 (М н. р.27´1,5) – 2250 – У ТУ4833-018-29124208-2002

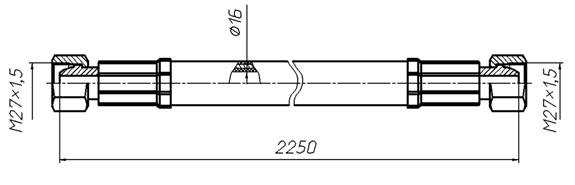

РВД 16 – 20 (М н. р.27´1,5 – М27´1,5) - 2250 – У ТУ4833-018-29124208-2002

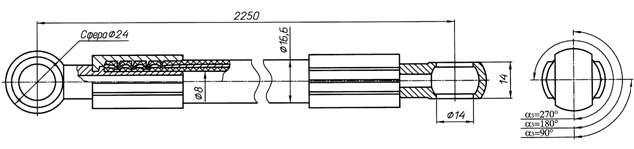

РВД 8 – 35 (BANJO 14´14 -90°) – 2250 ТУ4833-018-29124208-2002

Настоящими техническими условиями предусмотрены РВД, изготовленные из резиновых рукавов следующих типов:

Типы

Краткое описание типов резиновых рукавов

1.

Резиновый рукав отечественный по ГОСТ 6286-73 (группы А, Б и В типы I, II)

2.

Резиновый рукав отечественный типа Z ГОСТ 6286-73 (типы I, II)

3.

Резиновый рукав отечественный по ГОСТ 25452-90

4.

Резиновый рукав импортный типа 1ST по стандарту DIN 20 022 часть 2 и EN 853

5.

Резиновый рукав импортный типа 1SN по стандарту DIN 20 022 часть 3 и EN 853

6.

Резиновый рукав импортный типа 1SC по стандарту EN 857

7.

Резиновый рукав импортный типа 2ST по стандарту DIN 20 022 часть 2 и EN 853

8.

Резиновый рукав импортный типа 2SN по стандарту DIN 20 022 часть 4 и EN 853

9.

Резиновый рукав импортный типа 2SC по стандарту EN 857

10.

Резиновый рукав импортный типа 4SP по стандарту DIN 20 023 часть 1, EN 856

11.

Резиновый рукав импортный типа 4SH по стандарту DIN 20 023 часть 2, EN 856

12.

Резиновый рукав импортный типа R12 по стандарту SAE 100

13.

Резиновый рукав импортный типа R13 по стандарту SAE 100

14.

Резиновый рукав импортный типа R15 по стандарту SAE 100

Рекомендуемые схемы установки рукавов

Неправильно

Правильно
