Пожарные насосы (стр. 2 )

Частота вращения валика эксцентрика одинакова с частотой вращения вала насоса. Вал эксцентрика приводится во вра-
щение клиновым ремнем от ко-
робки отбора мощности. При
вращении эксцентрика 1 ползу-
ны 4 воздействуют на поршни
5. Они совершают возвратно-
поступательное движение. В
положении, указанном на ри-
сунке, левый поршень будет
сжимать воздух, ранее посту-
пивший в камеру. Сжатый воз-
дух преодолеет сопротивление
манжеты 7 и будет удаляться
через патрубок 6 в атмосферу.
Синхронно с этим в правой камере будет создаваться разрежение. При этом будет преодолено сопротивление первой малой манжеты 8. В пожарном насосе будет создаваться вакуум, он постепенно заполняется водой. При поступлении воды в вакуумный насос он отключается.

За каждую половину оборота эксцентрика поршни совершают ход, равный 2е. Тогда подача насоса, м3/мин, может быть вычислена по формуле

(2.12)

где d – диаметр цилиндра, м; е – эксцентриситет, м; n – частота вращения валика, об/мин.

При частоте вращения, равной 4200 об/мин, насос обеспечивает заполнение пожарного насоса с глубины всасывания 7,5 м за время меньше 20 с.

Шестеренчатый насос (рис. 2.6) состоит их корпуса 2 и зубчатых колес 1. Одно из них приводится в движение, второе в зацеплении с первым свободно вращается на оси. При вращении шестерен жидкость перемещается впадинами 3 зубьев по окружности корпуса.

Они характеризуются постоянной подачей жидкости и работают в диапазоне 500–2500 об/мин. Их КПД в зависимости от частоты вращения и давления составляет
0,65–0,85. Они обеспечивают глубину всасывания до 8 м и могут развивать напор более 10 МПа. Используемый в пожарной технике насос НШН-600 обеспечивает подачу Q = 600 л/мин и развивает напор Н до 80 м при n = 1500 об/мин.

Подача насоса определяется по формуле

(2.13)

где R и r – радиусы шестерен по высоте и впадинам зубьев, см; b – ширина шестерен, см; n – частота вращения вала, об/мин; η – КПД.

В этих насосах предусматривается перепускной клапан. При избыточном давлении через него перетекает жидкость из полости нагнетания во всасывающую полость.

Пластинчатый насос (шиберный) насос (рис. 2.7) состоит из корпуса с запрессованной с него гильзой 1. В роторе 2 размещены стальные пластины 3. Приводной шкив закреплен на роторе 2.

Ротор 2 размещен в гильзе 1 эксцентрично. При его вращении лопатки 3 под действием центробежной силы прижимаются к внутренней поверхности гильзы, образуя замкнутые полости. Всасывание происходит за счет изменения объема каждой полости при ее перемещении от всасывающего отверстия к выпускному.

Подача, см3/мин, пластинчатых насосов равна

, (2.14)

где n – частота вращения ротора, об/мин; r2c и r2p – радиусы статора и ротора, см; b – ширина пластины.

Пластинчатые насосы могут созда-
вать напоры 16–18 МПа, обеспечивают
забор воды с глубины до 8,5 м при КПД,
равном 0,8–0,85.

Смазка вакуумного насоса осуществляется маслом, которое подается в его всасывающую полость из масляного бака вследствие разрежения, создаваемого самим насосом.

Водокольцевой насос может использоваться как вакуумный насос. Принцип его работы легко уяснить из рис. 2.8. При вращении ротора 1 с лопатками жидкость под влиянием центробежной силы прижимается к внутренней стенке корпуса насоса 4. При повороте ротора от 0 до 180о рабочее пространство 2 будет увеличиваться, а затем уменьшаться. При увеличении рабочего объема образуется вакуум и через отверстие канала всасывания 3 будет всасываться воздух. При уменьшении объема он будет выталкиваться через отверстие канала нагнетания 5 в атмосферу.

Водокольцевым насосом может создаваться вакуум до 9 м вод. ст. Этот насос имеет очень низкий КПД, равный 0,2-0,27. Перед началом работы в него необходимо заливать воду – это его существенный недостаток.

2.3. Струйные насосы

Струйные насосы широко используются в пожарной технике.

Водоструйный насос – гидроэлеватор пожарный входит в комплект ПТВ каждого пожарного автомобиля. Он используется для забора воды из водоисточников с уровнем воды, превышающим геодезическую высоту всасывания пожарных насосов. С его помощью можно забирать воду из открытых водоисточников с заболоченными берегами, к которым затруднен подъезд пожарных машин. Он может быть использован как эжектор для удаления из помещений воды, пролитой при тушении пожаров.

Пожарный гидроэлеватор (рис. 2.9) представляет собой устройство эжекторного типа. Вода (рабочая жидкость) от пожарного насоса поступает по рукаву, подсоединенному к головке 7, в колено 1 и далее в сопло 4. При этом потенциальная энергия рабочей жидкости преобразуется в кинетическую энергию. В камере смешения происходит обмен количества движения между частицами рабочей и всасываемой жидкости: при поступлении смешанной жидкости в диффузор 5 осуществляется переход кинетической энергии смешанной и транспортируемой жидкости в потенциальную. Благодаря этому в камере смешения создается разрежение. Этим обеспечивается всасывание подаваемой жидкости. Затем в диффузоре давление смеси рабочей и транспортируемой жидкостей значительно повышается в результате снижения скорости движения. Это позволяет осуществлять нагнетание воды.



Количество воды, эжектируемое гидроэлеватором, зависит от высоты всасывания и давления на насосе (рис. 2.10).

Струйные насосы просты по устройству, надежны и долговечны в эксплуатации. Существенным их недостатком является низкий коэффициент полезного действия, его величина не превышает 30 %.

Газоструйный эжекторный насос используется в газоструйных вакуумных аппаратах (рис. 2.11). С их помощью обеспечивается заполнение всасывающих рукавов и центробежных насосов водой.

Рабочим телом этого насоса являются отработавшие газы двигателя внутреннего сгорания АЦ. Они поступают в сопло высокого давления, затем в камеру 3 корпуса насоса 2, в камеру смешения 4 и диффузор 5. Как и в жидкостном эжекторе, в камере 3 создается разрежение. Эжектируемый из пожарного насоса воздух обеспечивает создание в нем вакуума и, следовательно, заполнение всасывающих рукавов и пожарного насоса водой.

Газовые струйные насосы на АЦ используются также для проверки создаваемого вакуума в пожарных насосах.

Газовые струйные насосы обеспечивают заполнение систем всасывания и центробежных насосов при заборе воды с глубины 7 м в течение 30–60 с.

Забор воды из открытых водоисточников производится до 10 % всех пожаров. При этом наиболее часто из открытых водоисточников производят забор воды при геометрических высотах всасывания до 5 м. Высота всасывания 6 и 7 м встречается крайне редко и составляет около 1 % от общего числа случаев.

Струйный насос вакуумной системы автоцистерн с ди-
зельными двигателями имеют
одну особенность. Для уменьшения сопротивления в системе используется двухступенчатый струйный насос с постоянным подсосом воздуха.

В насосе (рис. 2.12)
имеются два сопла: малое 2 и
большое 4. В камеру между
ними подводится трубка в, со-
единяющая струйный и центробежный насосы. При поступлении отработавших газов дизеля по стрелке а большое сопло создает разрежение в камере в и происходит поступление в нее воздуха из насоса по трубке 3 и дополнительное всасывание его из атмосферы (стрелка б). Этот подсос способствует стабилизации работы струйного насоса. Такие струйные насосы используются на АЦ с шасси «Урал» и двигателями ЯМЗ-236(238).

2.4. Пожарные центробежные насосы серии ПН

Насосы этой серии устанавливают на автоцистернах и автонасосах. Они обозначаются так: ПН-40УВ. В этом обозначении ПН – пожарный насос; 40 – максимальная подача насоса 40 л/с; У – универсальный и В – особенности выпускаемой серии. Геометрически подобны этой серии пожарные насосы ПН-60 и ПН-110. Они применяются на пожарных аэродромных автомобилях и пожарных насосных станциях, соответственно. Все эти насосы имеют одинаковую номенклатуру основных деталей, идентичны по конструкции, но имеют различные габариты и массу.

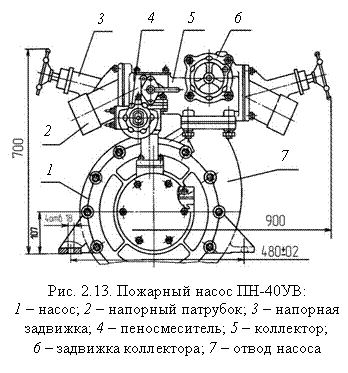

Пожарный центробежный насос ПН-40УВ (рис. 2.13) состоит из корпуса насоса 1, двух напорных патрубков 2, двух напорных задвижек 3, пеносмесителя 4 и задвижки коллектора 6, установленных на коллекторе 5. Продольный разрез представлен на рис. 2.14. В корпусе 1, закрытом крышкой 2, на подшипниках 8 и 16 установлен вал 9 насоса. В корпусе на конической части вала размещено рабочее колесо 5. Оно сопряжено с валом шпонкой и закреплено гайкой со шплинтом. На насосах ПН-40У и ПН-40УА рабочее колесо размещено на цилиндрическом шипе вала. В осевом направлении оно закреплено гайкой и стопорится стопорной шайбой. От проворачивания оно крепится одной и двумя шпонками, соответственно, на ПН-40У и ПН-40УА. В ПН-40У корпус насоса 1 и масляная ванна 10 выполнены в виде одной детали. Все корпусные детали насосов, рабочие колеса изготовлены из алюминиевого сплава АЛ9В. Валы насосов изготовлены из стали 45Х и термически обработаны.
