Монтажная схема душевой кабины Fiji
Меры предосторожности
1. Установка паровой кабины должна производиться квалифицированным специалистом, имеющим сертификат электрика.
2.Используемое электрическое напряжение – 220V±10%.
3. Электрическое подключение кабины должно производиться 3-х жильным электрическим кабелем с площадью сечения не менее 2,5 мм2 через устройство защитного отключения (УЗО) с параметрами ; сила тока 16 А, ток отсечки 30 мА. УЗО должно находиться вне пределов ванной комнаты.
4. Используемое давление воды – 0,1-0,4 МРа.
5.Температура горячей воды, подаваемой к кабине, не должна превышать 70°С.
Этапы установки душевой кабины Fiji.
Чтобы помочь Вам правильно, быстро и безопасно установить кабину, мы разделили процесс установки на несколько этапов. Следуйте им, и Вы достигнете желаемого результата.

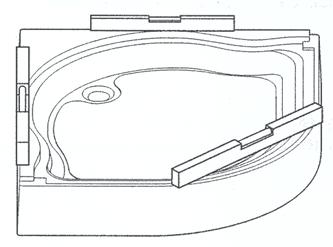

Этап 1. Выравнивание половой панели с чашевидным углублением.
Установите поддон на подходящее место и отрегулируйте положение с помощью регулируемых опор поддона. С помощью строительного уровня проверьте положение поддона в горизонтальной плоскости, после чего затяните контровочные гайки на опорах. (Рис. 1;2)
Рис. 1 Рис. 2
Этап 2. Установка задней и внутренней стеновых панелей. (Рис.3;4)
Установите заднюю панель поверх поддона, совместите крепежные отверстия, закрепите с помощью 5-ти болтов М6х20 с гайками.
Рис. 3 Рис. 4
Этап 4. Установка каркаса стеклянных панелей (Рис.5;6)
Установите каркас со стеклянными панелями на половую панель, совместите крепежные отверстия на задней панели и боковых сторонах каркаса. Соедините каркас со стеклянными панелями с задней панелью с помощью шурупов-саморезов ST4x35.
Рис.5 Рис.6
Этап 5. Установка потолочной панели. (Рис.7;8)
Совместите крепежные отверстия на задней, и потолочной панелях, соедините их с помощью5-ти болтов М6х20 с гайками. Закрепите потолочную панель на верхней направляющей каркаса стекол с помощью шурупов-саморезов ST4x12.
Рис. 7 Рис. 8
6. Соединение труб и электрических проводов. (Рис. 9;10)
Следуя маркировке на трубах и электрических проводах, соедините их должным образом.
Внимание! Фитинги труб в местах соединения должны быть снабжены уплотняющими прокладками, гайки следует затягивать плотно. При соединении электрических проводов нужно не только следовать указаниям на соединительных колодках, но и учитывать направление соединения, правильно выбирать соединяемые провода. После соединения в соединительных блоках автоматически срабатывает замок, фиксирующий контакт.
Рис. 9 Рис. 10
Этап 7. Герметизация внутренней поверхности душевой кабины. (Рис.11;12)
Нанесите силиконовый герметик по всем внутренним соединительным швам кабины с целью герметизации последних, для предотвращения утечки воды.
Рис. 11 Рис. 12
. Этап 8. Функциональная проверка.
Подсоедините шланги холодной и горячей воды к системе водоснабжения, подсоедините гибкий шланг слива воды из кабины к дренажной системе ванной комнаты, подсоедините кабель электропитания к распределительному щиту электричества. Проверьте все соединения. Цель проверки – убедиться, что в системе нет утечки воды и электрического пробоя. Следуя инструкции по эксплуатации, шаг за шагом проверьте все функции кабины. Если все в норме, переместите кабину на место ее использования.
