SSB компрессор НЧ сигнала.
2.09.2008. В очередной раз напоминаю народную мудрость: «Умный любит учиться, а дурак учить». Поэтому моё сообщение просто информация, а фото служат доказательством, что я действительно реально собрал данное устройство. Лично я не доверяю самым красочным публикациям, какие бы красочные метафоры, сравнения, эпитеты, аллегории автор не употреблял, как бы он не упоминал «ненавязчиво» о своём образовании, если нет доказательств, что сам автор это устройство собрал. Но, разумеется, это моё сугубо личное мнение и я совсем не против, если кто-то верит любой публикации, это его дело!
Практически все радиолюбители, работая в эфире телефоном, применяют компрессирование (сжатие) сигнала. Для компрессирования сигнала используют различные технические решения, все устройства упрощённо говоря, выполняют усиление слабых сигналов и ограничивают уровни сигналов высокого уровня. Наиболее качественный сигнал получается, при использовании ограничения в SSB формирователе радиостанции.
Однако это способствует удорожанию аппарата - нужно применить ещё один, как правило дорогостоящий SSB фильтр, и этот компрессор постоянно встроен в трансивер, нет возможности подключить к нему какой-либо другой аппарат.
Наиболее универсальными возможностями обладает компрессирование НЧ сигнала микрофона. Существует множество схем НЧ компрессоров. Однако, примитивные устройства приносят скорее вред, чем пользу, а совершенные компрессоры достаточно сложны по конструкции, требуют применения, например, микромощных импортных операционных усилителей, иногда корпус из магнитомягкой стали и автономное питание от гальванических элементов, двуполярное питание и т. д.
Есть малораспространённый вариант получения компрессированного НЧ сигнала, т. н. аудио-SSB- аудио. В настоящее время конструированием самодельных аппаратов занимаются очень немногие, а у многих « в архиве» лежат без применения широко распространённые, ранее, ЭМФ на 500 кгц. Особенно редко применяются «нижние» ЭМФ, которые просто лежат без применения.
Достоинства данного варианта компрессора:
а) очень хорошее качество полученного сигнала
б) помимо НЧ сигнала имеется SSB сигнал, который сформирован очень качественно, с применением 2 ЭМФ (кварцевых фильтров) с высоким подавлением несущей и второй боковой полосы.
в) НЧ сигнал имеет полосу 3 кгц, выделённую высококачественным фильтром, имеющим высокую прямоугольность.
Т. е. вы можете применить данный НЧ сигнал в тех случаях, когда желательно иметь строго ограниченный по полосе НЧ сигнал. Например, при формировании SSB широкополосным фильтром, скажем, ЭМФ на 465 кгц, при полосе ЭМФ 8 кгц, вы можете получить абсолютно стандартный SSB сигнал с полосой 3 кгц. При формировании SSB фазовым методом, весьма желательно иметь НЧ сигнал строго ограниченной полосы и т. п. Наличие качественно сформированного SSB сигнала тоже может пригодиться для каких - либо целей. В общем, это полезное устройство, которое при определённых обстоятельствах может понадобиться. А лежащие «мёртвым грузом» фильтры будут работать и приносить пользу.

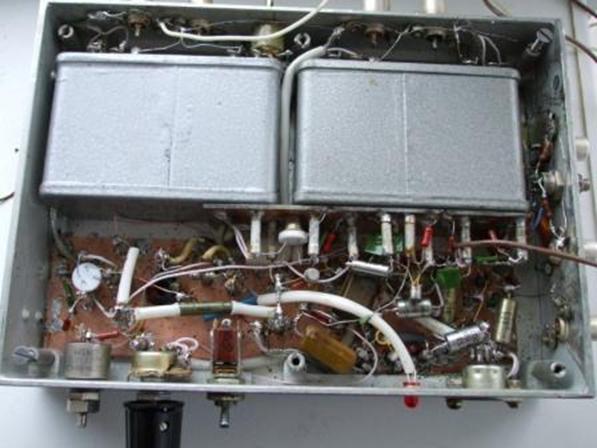

Я для данного компрессора НЧ сигнала применил кварцевые фильтры на 128 кгц, которые весьма давно лежали без применения.
Но, полагаю понятно, что никаких существенных отличий не было бы и при применении ЭМФ: LC контур настроить на 500 кГц, настроить в резонанс катушки ЭМФ и применить гетеродин 500 кгц.
Разумеется, для SSB формирователя можно применить 2 любые SSB фильтра, которые имеются в распоряжении радиолюбителя, внеся соответствующие изменения.
Схема формирователя собрана самая классическая, с LC контуром. Никаких объяснений схема данного устройства не требует, всё понятно.
Уровень сигнала НЧ на выходе устройства около 300 мв, т. е. как раз что и требуется. SSB примерно 0.5 вольта.
Разумеется, при желании, можно получить весьма высокие уровни сигналов, просто нет необходимости.
Я применил кварцевые фильтры, не только, «просто, что они были». Это устройство планируется использовать, в т. ч при работе QRP/p в лесах-полях, в комплект к Р-143 и иных поездках. Кварцевые фильтры, в отличии от ЭМФ ударов не боятся и при случайном падении из строя не выходят. На стационарно радиостанции у меня и так применён подобный формирователь с компрессией и никаких дополнительных компрессоров не требуется. На выездах, при работе с чужой аппаратуры, другое дело, может и весьма пригодиться.

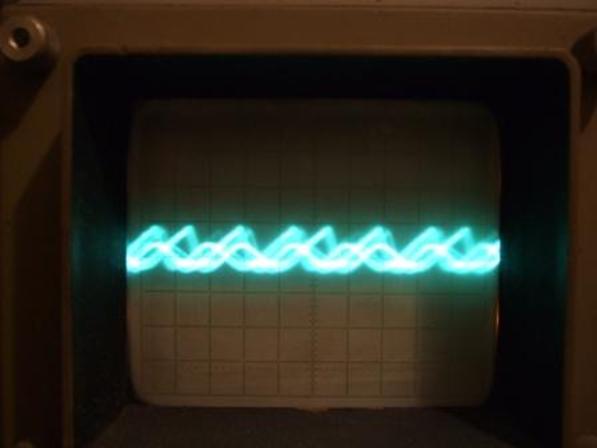

Проверил, балансируется ли смеситель? Подключаю щуп осциллографа к контуру и вращаю ось балансировочного резистора:
Всё в норме. Балансируется, примерно, в среднем положении движка резистора. Можно подстроечный резистор жёстко фиксировать, закрутив гайку.

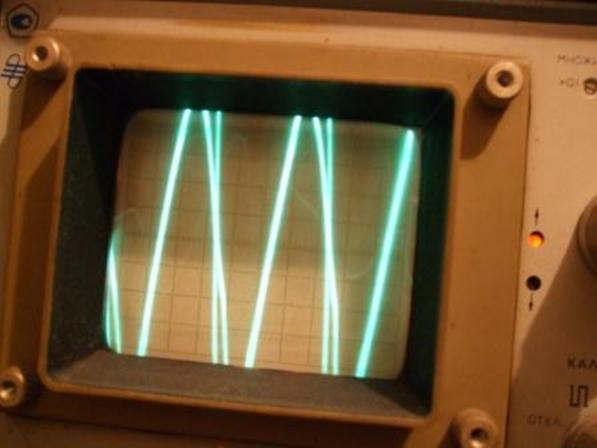

Теперь проверить, есть ли модуляция. Касаюсь входа УНЧ пальцем:
Всё в норме.
Собственно, далее никаких сложностей просто не предвидится, кое-где подобрать величины резисторов и конденсаторов и перебороть желание раскачать избыточное усиление и всё.
Переменным резистором на задней стенке устанавливаю «жёсткое» ограничение и подавая на вход различные уровни сигнала проверяю. Всё работает, как и положено. Осталось завершить сборку устройства, мелочи: подключить тумблер включения питания, запараллелить свободные разъёмы, что бы иметь возможность в «лесах - полях» подключать к питанию дополнительные устройства, например телеграфный ключ и ещё мелочи. Вечно не хватает разъёмов питания, из моего опыта. В этот раз я не поленился привинтить разъёмов в достаточном количестве.
О комплектующих. Основная часть снята с выброшенного переносного цветного телевизора и выброшенного монитора. Особенно мне пригодились переменные резисторы 10 ком, не было у меня в «архиве» и всё. Словом, никаких дефицитов, кроме фильтров, конечно. Остальное, в самом прямом смысле, валялось под ногами, причём и телевизор и монитор, даже поленились отнести на свалку, просто бросили под деревья, вероятно, вышвырнули с балкона, судя по разбитым вдребезги корпусам и кинескопам. За что спасибо! Монитор древний, чёрно - белый, но фирменный Samsung. Отнесли бы на свалку, не было бы у меня переменных резисторов 10 ком. Остальное у меня было, но раз я выпаивал детали с плат телевизора и монитора, то я их и применял, были «под рукой».

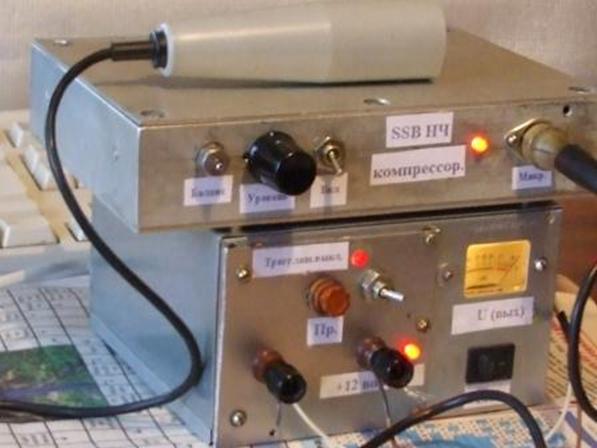

Вот фото завершённой конструкции, с блоком питания. В таком виде я могу эксплуатировать данный компрессор в стационарных условиях, если у меня будет устройство, не имеющее встроенного компрессора, пока такого устройства нет. Хотя, вообще-то компрессор предназначен для эксплуатации в полевых условиях.
Лично я устанавливаю разумное ограничение и, в повседневных условиях, ничего не меняю. Только в случае необходимости добавляю сжатие. Слишком компрессированный сигнал разбирать ещё хуже, чем слабый.
16.08.2011. Устройство работает ежедневно.Сегодня посмотрел… а это устройство уже весьма давно эксплуатируется в передающей приставке к Р-399А. D
D
В данном случае НЧ компрессированный сигнал я не использую, только SSB.
Красиво-некрасиво» это уже второй вопрос, но безотказно и с приличным качеством, это уж точно. Да и вопрос красоты, учитывая сравнительную оригинальность варианта схемы, меня вообще не занимал.
Ограничение использую только, когда сложные условия, а при общении, с уверенным приёмом, никогда не использую, никакого смысла. Во всяком случае, я так считаю.
73, с уважением! UA1CEG, Александров Юрий, дер. Гарболово, Всеволожского р-на, Ленинградской области.
