Шаг программирования 10 секунд.
При программировании времени звучания сирены ввести
[*] [26] [двухзначное число] [#]
¤ Пример - Установить время звучания сирены 10 секунд:
[*] [26] [01] [#]
2. Просмотр параметров секции:
[*] [26]
7.4.27 Ввод кода доступа в третий уровень доступа и скрытого номера прибора (СЕКЦИЯ 27)
В данной секции изменяются два параметра:
- код доступа в третий уровень доступа (состоит из пяти знаков)
- скрытый номер прибора состоит из четырех знаков и используется для криптозащиты прибора при работе по протоколу «Мост». При этом скрытый номер, прописанный в приборе и скрытый номер прописанный в карточке объекта на ПЦН должны совпадать. В случае сбоя криптозащиты, ее настройка осуществляется автоматически (при условии совпадения скрытых номеров прибора и ПЦН) с выдачей сообщений на ПЦН про нарушение и восстановление криптозащиты.
Для изменения кода доступа в третий уровень ввести
[*][27] [порядковый номер кода 01] [#] [пятизначное число] [#]
Для изменения скрытого кода ввести
[*][27] [порядковый номер кода 02] [#] [четырехзначное число] [#]
¤ Пример. Установить новый код установщика 12345, скрытый номер 2121.
[*] [27] [01] [#] [12345] [#] изменен код доступа в третий уровень на 12345.
[*] [27] [02] [#] [2121] [#] изменен скрытый номер прибора на 2121.
Приложение А
Схема электрическая подключения
1 - Схема электрическая подключения
U Внимание! Для сброса всех установок потребителя и записи заводских установок, установить джампер на штыревой соединитель «ЗАВ» (3ХР4) с одного из разъемов «Чувств», «Вых». Коммутировать напряжение питания прибора. Установить джампер в исходное положение.
U Внимание! Для защиты высокочастотного выхода прибора от грозового разряда подключить прибор к защитному заземлению.
Приложение Б

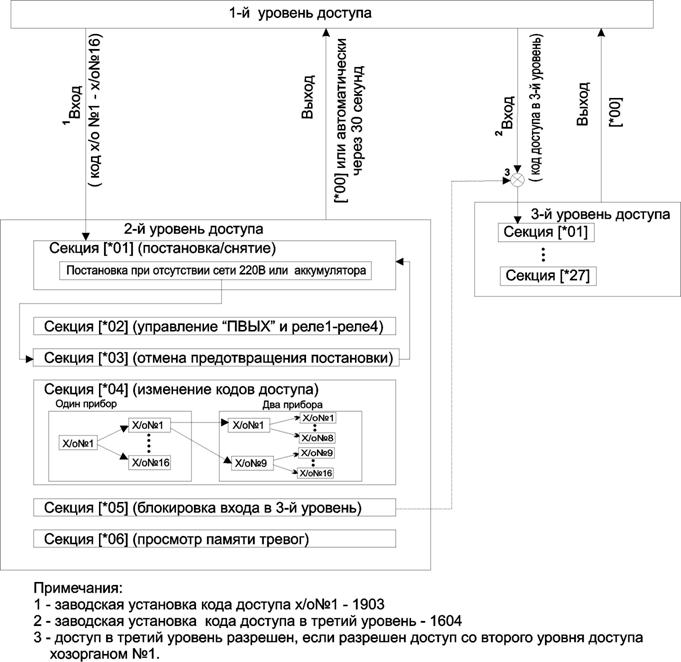

Функции уровней доступа прибора
Приложение В
Примеры
Для настройки прибора по нижеуказанным примерам необходимо сбросить прибор в заводские установки. Подключить аккумулятор, резисторы к клеммам «СИР+», «ШС1» - «ШС16» согласно приложению А.
Пример 1. Изменить код х/о №1 (код доступа во второй уровень х/о №1) с заводского 1903 на новый – 12345 (п.7.3.4), при этом других настоек х/о №1 не изменять.
Набрать код доступа, во второй уровень – войти в секцию «изменение кодов доступа» №4 – выбрать номер кода х/о (1) – номер группы и полномочия (не меняем) – управление выходами (не меняем) – изменить код – выйти со второго уровня доступа.
Последовательность нажатия клавиш:
[1903#] [*04] [01] [00] [00] [00] [12345#] [*00].
Пример 2. Прописать в пятую группу ШС1-ШС5
Набрать код доступа, в третий уровень – войти в секцию «распределение ШС на группы» №2 – выбрать номер группы – прописать ШС данной группы – выйти из третьего уровня доступа.
Последовательность нажатия клавиш:
[1604#] [*02] [05#] [01 02 03 04 05#] [*00].
Пример 3. Перевести прибор в автономный режим работы.
Набрать код доступа, в третий уровень – войти в секцию «Специальные параметры 2» №15 – выбрать автономный режим работы – выйти из третьего уровня доступа.
Последовательность нажатия клавиш:
[1604#] [*15] [04#] [*00].
Пример 4. Приписать хозорган №2 с возможностью постановки/снятия пятой группы, управление первым реле, и кодом доступа 6789.
Набрать код доступа во второй уровень первого х/о – войти в секцию «изменение кодов доступа» №4 – выбрать номер кода х/о – номер группы и полномочия – управление выходами – прописать код – выйти со второго уровня доступа.
Последовательность нажатия клавиш (данная последовательность будет рабочей если выполнен пример №1).
[12345#] [*04] [02] [00] [05#] [00] [01] [00] [06789#] [*00].
Пример 5. Поставить под охрану ШС1-ШС5.
Если выполнены примеры №1 – пример №4, то поставить ШС под охрану можно тремя способами.
1 способ. Постановка каждого ШС отдельно х/о №1.
Набрать код доступа, во второй уровень х/о №1 – войти в секцию «постановка/снятие» №1 (после ввода кода доступа вход в секцию №1 осуществляется автоматически) – набрать номера ШС, которые нужно поставить под охрану – выйти со второго уровня доступа.
Последовательность нажатия клавиш:
[12345#] [01 02 03 04 05] [*00].
2 способ. Постановка каждого ШС отдельно х/о №2.
Описание аналогично вышеуказанному.
Последовательность нажатия клавиш (данная последовательность будет рабочей если выполнен пример №4):
[6789#] [01 02 03 04 05] [*00].
3 способ. Постановка всех ШС пятой группы х/о №2.
Набрать код доступа, во второй уровень х/о №2 – войти в секцию «постановка/снятие» №1 (после ввода кода доступа вход в секцию №1 осуществляется автоматически) – поставить под охрану группу – выйти со второго уровня доступа.
Последовательность нажатия клавиш (данная последовательность будет рабочей если выполнен пример №4):
[6789#] [#] [*00].
Пример 6. Поставить под охрану ШС1-ШС16 при отсутствии сети 220В хозорганом №1.
Набрать код доступа, во второй уровень х/о №1 – войти в секцию «отмена предотвращения постановки» №3 – отключить блокировку постановки, вызванную отсутствием сети 220В – войти в секцию постановки/снятия №1 – поставить под охрану первую группу – выйти со второго уровня доступа.
Последовательность нажатия клавиш (данная последовательность будет рабочей если выполнен пример №1).
[12345#] [*03] [01] [*01] [#] [*00].
Пример 7. Разбить прибор на два прибора.
К первому прибору приписать ШС1-ШС9 и назначить их в первую группу, ко второму прибору приписать ШС10-ШС16 – вторая группа. К х/о №9 (основной код для второго прибора) приписать ворую группу, код доступа 13579.
Подключить к прибору вторую клавиатуру (Приложение А).
Перед тем как разбить прибор на два, нужно обязательно прописать х/о №9.
Набрать код доступа, во второй уровень – войти в секцию «изменение кодов доступа» №4 – выбрать номер кода х/о – номер группы и полномочия – управление выходами – прописать код – выйти со второго уровня доступа.
Последовательность нажатия клавиш (данная последовательность будет рабочей если выполнен пример №1).
[12345#] [*04] [09] [00] [02#] [00] [00] [13579#] [*00].
Теперь разбить прибор на два и прописать группы
Набрать код доступа, в третий уровень – войти в секцию «ШС распределенные на второй прибор» №1 – выбрать ШС распределенные на второй прибор - войти в секцию «распределения ШС на группы» №2 – выбрать группу №1 – прописать ШС группы №1 (если здесь прописаны ШС второго прибора, удалить эти ШС из первой группы) – выбрать группу №2 – прописать ШС группы №2 – выйти из третьего уровня доступа.
Последовательность нажатия клавиш:
[1604#] [*01] [10 11 12 13 14 15 16#] [*02] [01#] [10 11 12 13 14 15 16#]
[02#] [10 11 12 13 14 15 16#] [*00].
Приложение Г
1 – Таблица программирования прибора
№ сек. | Назначение | Заводские установки | Установки пользователя | Для заметок |
| ||||||
Второй уровень доступа (введен код 1903) |
|
| |||||||||
Код доступа | группа | уровень | Управление | код | группа | уровень | Управление | код |
| ||
№1 | 1 | 1 | 01903 |
| |||||||
№2 | 0 | 0 | 00000 |
| |||||||
№3 | 0 | 0 | 00000 |
| |||||||
№4 | 0 | 0 | 00000 |
| |||||||
№5 | 0 | 0 | 00000 |
| |||||||
№6 | 0 | 0 | 00000 |
| |||||||
№7 | 0 | 0 | 00000 |
| |||||||
№8 | 0 | 0 | 00000 |
| |||||||
№9 | 0 | 0 | 00000 |
| |||||||
№10 | 0 | 0 | 00000 |
| |||||||
№11 | 0 | 0 | 00000 |
| |||||||
№12 | 0 | 0 | 00000 |
| |||||||
№13 | 0 | 0 | 00000 |
| |||||||
№14 | 0 | 0 | 00000 |
| |||||||
№15 | 0 | 0 | 00000 |
| |||||||
№16 | 0 | 0 | 00000 |
| |||||||
01 | Постановка/снятие |
| |||||||||
02 | Управление (Пвых, реле) |
| |||||||||
03 | Отмена предотвращение постановки (индикация неисправностей) |
| |||||||||
04 | Изменение кодов доступа |
| |||||||||
05 | Режим открытия/закрытия третьего уровня доступа |
| |||||||||
06 | Память тревог |
| |||||||||
Третий уровень доступа (введен код 1604) |
| ||||||||||
00 | Ввод кода входа в третий уровень | 1604 |
| ||||||||
01 | ШС распределенные на второй прибор | Прибор 1 | ШС1-ШС16 | ||||||||
Прибор 2 | - | ||||||||||
02 | Распределение ШС на группы (до 16) | Группа 1 | ШС1- ШС16 |
| |||||||
Группа 2 | - |
| |||||||||
Группа 3 | - |
| |||||||||
Группа 4 | - |
| |||||||||
Группа 5 | - |
| |||||||||
Группа 6 | - |
| |||||||||
Группа 7 | - |
| |||||||||
Группа 8 | - |
| |||||||||
Группа 9 | - |
| |||||||||
Группа 10 | - |
| |||||||||
Группа 11 | - |
| |||||||||
Группа 12 | - |
| |||||||||
Группа 13 | - |
| |||||||||
Группа 14 | - |
| |||||||||
Группа 15 | - |
| |||||||||
Группа 16 | - |
| |||||||||
03 | ШС входная дверь | ШС1 |
| ||||||||
04 | ШС коридор | ШС2 |
| ||||||||
05 | ШС тревожная кнопка | - |
| ||||||||
06 | ШС параметрические | - |
| ||||||||
07 | ШС с верификацией | - |
| ||||||||
Продолжение таблицы Г.1
08 | ШС «24 часа» | - | |||
09 | ШС с ограниченным временем памяти тревоги | - | |||
10 | ШС реле 1 | ШС1- ШС4 | |||
11 | ШС реле 2 | ШС5, ШС8 | |||
12 | ШС реле 3 | ШС9- ШС12 | |||
13 | ШС реле 4 | ШС13- ШС16 | |||
14 | Спец. параметры 1: ШС1 – зуммер вход/выход 1. ШС2 – зуммер вход/выход 2. ШС3 – наличие кл. 2 ШС4 – наличие кл. 3 ШС 5 – принадлеж-ность 3-й кл. | - | |||
15 | Спец. параметры 2: ШС1 – «Мост» ШС2 – «ИнтТел» ШС3 – «Селена» ШС4 – автономный | ШС1 | |||
16 | Режим работы реле: ШС 1,5,9,13 – ста-тус входной двери; ШС 2,6,10,14 – параметрический ШС 3,7,11,15 – охран-ный ШС 4,8,12,16 – управ-ление выходом | ШС3 ,ШС7, ШС11, ШС15 | |||
17 | Время памяти тревоги | 20 сек | |||
18 | Время задержки на вход ПЦН прибор1 | 45 сек | |||
19 | Время задержки на вход сирена прибор 1 | 28 сек | |||
20 | Время задержки на выход 1 | 45 сек | |||
21 | Время свечения «Подт» прибор 1 | постоянно | |||
22 | Время задержки на вход ПЦН прибор 2 | 45 сек | |||
23 | Время задержки на вход сирена прибор 2 | 28 сек | |||
24 | Время задержки на выход 2 | 45 сек | |||
25 | Время свечения «Подт» прибор 2 | постоянно | |||
26 | Время звучания сирены | 20 сек | |||
27 | Изменение кодов: -код входа в 3-й уровень - скрытый номер. | 1604 1234 |
|
