[*] [21] [двухзначное число] [#]
¤Примеры:
1 Установить время свечения светодиода «Подтверждение» 10 секунд:
[*] [21] [01] [#]
2 Просмотр параметров секции:
[*] [21]
7.4.22 Время задержки передачи тревоги на ПЦН при входе для второго прибора (СЕКЦИЯ 22 )
 |
Описание программирования аналогично описанной в секции 18.
¤Примеры:
1 Установить время задержки на вход 6 секунд.
[*] [22] [06] [#]
2 Просмотр параметров секции:
[*] [22]
7.4.23 Время задержки включения сирены при входе для второго прибора (СЕКЦИЯ 23)
 |
Описание программирования аналогично описанной в секции 19.
¤Примеры:
1 Установить время задержки включения сирены 12 секунд:
[*] [23] [12] [#]
2 Просмотр параметров секции:
[*] [23]
7.4.24 Программирование времени задержки на выход для второго прибора (СЕКЦИЯ 24)
|
Описание программирования аналогично описанной в секции 20.
¤ Примеры:
1 Установить время задержки на выход 12 секунд:
[*] [24] [12] [#]
2 Просмотр параметров секции:
[*] [24]
7.4.25 Программирование времени свечения светодиода «Подтверждение» для второго прибора (СЕКЦИЯ 25)
|
Описание программирования аналогично описанной в секции 21.
¤Примеры:
1 Установить время свечения светодиода «Подтверждение» 10 секунд:
[*] [25] [01] [#]
2 Просмотр параметров секции:
[*] [25]
7.4.26 Программирование времени звучания сирены (СЕКЦИЯ 26)
|
Программируемый параметр определяет время звучания как внутренней так и внешней сирены при формировании тревоги, или сработке. Звучания сирены может быть непрерывное (при «Тревоге»), и прерывистое (при «тревоге параметрического шлейфа»). Время может быть от 10 до 990 секунд. Шаг программирования 10 секунд.
При программировании времени звучания сирены ввести:
[*] [26] [двухзначное число] [#]
¤Примеры:
1 Установить время звучания сирены 10 секунд:
[*] [26] [01] [#]
2 Просмотр параметров секции:
[*] [26]
7.4.27 Программирование интервала передачи тестовых сообщений по каналу GPRS (СЕКЦИЯ 27)
|
Программируемый параметр определяет интервал передачи тестовых сообщений по каналу GPRS. Шаг программирования 10 секунд.
При программировании интервала передачи тестовых сообщений по каналу GPRS ввести:
[*][27] [двухзначное число] [#]
¤Примеры:
1 Интервал передачи тестовых сообщений 90 секунд:
[*][27] [09][#]
2 Просмотр параметров секции:
[*][27]
7.4.28 Ввод кода доступа в третий уровень доступа, скрытого номера прибора, серийного номера прибора, пароля SMS (СЕКЦИЯ 28)
В данной секции изменяются четыре параметра:
- код доступа в третий уровень доступа (состоит из пяти цифр);
- скрытый номер прибора состоит из четырех цифр и используется для криптозащиты прибора при работе по протоколу «Мост». При этом скрытый номер, прописанный в приборе и скрытый номер, прописанный в карточке объекта на ПЦН должны совпадать. В случае сбоя криптозащиты, ее настройка осуществляется автоматически (при условии совпадения скрытых номеров прибора и ПЦН) с выдачей сообщений на ПЦН о нарушении и восстановлении криптозащиты;
- серийный номер прибора состоит из четырех цифр и служит для идентификации прибора при работе по протоколу «Мост». При этом серийный номер, прописанный в приборе и серийный номер, прописанный в карточке объекта на ПЦН должны совпадать.
- пароль SMS состоит из четырех цифр и служит для идентификации установщика, который меняет настройки соединения GPRS с помощью SMS-сообщения.
Для изменения кода доступа в третий уровень ввести:
[*][28] [01] [#] [пятизначное число] [#]
Для изменения скрытого кода ввести:
[*][28] [02] [#] [четырехзначное число] [#]
Для изменения серийного кода ввести:
[*][28] [03] [#] [четырехзначное число] [#]
Для изменения пароля SMS ввести:
[*][28] [04] [#] [четырехзначное число] [#]
¤ Пример – Установить новый код установщика 12345, скрытый номер 2121, серийный номер 3456, пароль SMS - 7549.
[*][28][01][#][12345][#] изменен код доступа в третий уровень на 12345;
[*][28][02][#][2121][#] изменен скрытый номер прибора на 2121;
[*][28][03][#][3456][#] изменен серийный номер прибора на 3456;
[*][28][04][#][7549][#] изменен пароль SMS на 7549.
7.4.29 Проверка уровня сигнала и обмена с ПЦН (СЕКЦИЯ 29)
Данная секция является технологической и предназначена для оценки установщиком уровня сигнала оператора GSM и контроля обмена прибора с ПЦН при передаче сообщений.
При входе в эту секцию индикаторы ШС1-ШС4 перейдут в режим пропорционального отображения уровня принимаемого сигнала. Индикатор ШС9 светится при передаче информации по каналу GPRS. Для просмотра параметров секции ввести: [*] [29]
Приложение А
Схема электрическая подключения
| 1 - Схема электрическая подключения |
U Внимание! Для сброса всех установок потребителя и записи заводских установок, установить джампер на штыревой соединитель «ЗАВ» (3ХР4). Коммутировать напряжение питания прибора. Снять джампер с соединителя «ЗАВ» (3ХР4).
Приложение Б

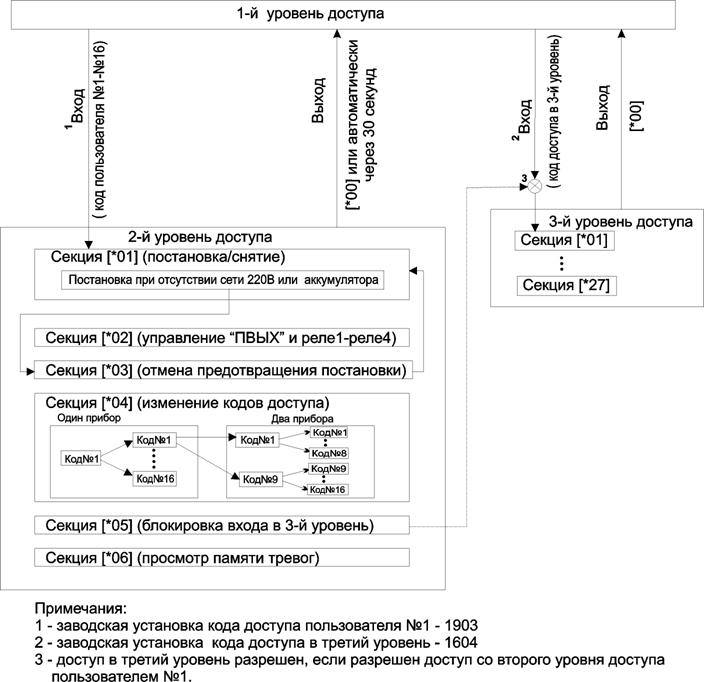

Функции уровней доступа прибора
|
Приложение В
Примеры
Для настройки прибора по нижеуказанным примерам необходимо сбросить прибор в заводские установки. Подключить аккумулятор, резисторы к клеммам «СИР+», «ШС1» - «ШС16» согласно приложению А.
Пример 1. Изменить код пользователя №1 (код доступа во второй уровень пользователя №1) с заводского 1903 на новый – 12345 (п.7.3.4), при этом других настроек пользователя №1 не изменять.
Набрать код доступа во второй уровень – войти в секцию «изменение кодов доступа» №4 – выбрать номер кода пользова– номер группы и полномочия (не меняем) – управление выходами (не меняем) – изменить код – выйти со второго уровня доступа.
Последовательность нажатия клавиш:
[1903#] [*04] [01] [00] [00] [00] [12345#] [*00].
Пример 2. Прописать в пятую группу ШС1-ШС5
Набрать код доступа в третий уровень – войти в секцию №2 «распределение ШС на группы» – выбрать номер группы – прописать ШС данной группы – выйти из третьего уровня доступа.
Последовательность нажатия клавиш:
[1604#] [*02] [05#] [01 02 03 04 05#] [*00].
Пример 3. Перевести прибор в автономный режим работы.
Набрать код доступа в третий уровень – войти в секцию №15 «Специальные параметры 2» – выбрать автономный режим работы – выйти из третьего уровня доступа.
Последовательность нажатия клавиш:
[1604#] [*15] [01#] [*00].
Пример 4. Приписать пользователя №2 с возможностью постановки/снятия пятой группы, управление первым реле, и кодом доступа 6789.
Набрать код доступа во второй уровень первого пользователя – войти в секцию «изменение кодов доступа» №4 – выбрать номер кода пользователя – номер группы и полномочия – управление выходами – прописать код – выйти со второго уровня доступа.
Последовательность нажатия клавиш (данная последовательность будет рабочей если выполнен пример №1).
[12345#] [*04] [02] [00] [05#] [00] [01] [00] [06789#] [*00].
Пример 5. Поставить под охрану ШС1-ШС5.
Если выполнены примеры №1 – пример №4, то поставить ШС под охрану можно тремя способами.
1 способ. Постановка каждого ШС отдельно пользователем №1.
Набрать код доступа во второй уровень пользователем №1 – войти в секцию «постановка/снятие» №1 (после ввода кода доступа вход в секцию №1 осуществляется автоматически) – набрать номера ШС, которые нужно поставить под охрану – выйти со второго уровня доступа.
Последовательность нажатия клавиш:
[12345#] [01 02 03 04 05] [*00].
2 способ. Постановка каждого ШС отдельно пользователем №2.
Описание аналогично вышеуказанному.
Последовательность нажатия клавиш (данная последовательность будет рабочей если выполнен пример №4):
[6789#] [01 02 03 04 05] [*00].
3 способ. Постановка всех ШС пятой группы пользователем №2.
Набрать код доступа, во второй уровень пользователя №2 – войти в секцию «постановка/снятие» №1 (после ввода кода доступа вход в секцию №1 осуществляется автоматически) – поставить под охрану группу – выйти со второго уровня доступа.
|
