СЧЁТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ

ОДНОФАЗНЫЕ МНОГОФУНКЦИОНАЛЬНЫЕ «ВЕКТОР-100-МТ»

ПАСПОРТ

МИРТ.411152.014ПС

Декларация соответствия ТС N RU Д-RU.АЛ32.В.03112

Свидетельство об утверждении типа RU.C.34.004.А № 000

1.  ОБЩИЕ СВЕДЕНИЯ

Счётчики электрической энергии однофазные многофункциональные «ВЕКТОР-100-МТ» (далее – счетчики), изготавливаемые по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и МИРТ.411152.014ТУ (в дальнейшем – ТУ), являются счетчиками непосредственного включения и предназначены для учета активной или активной и реактивной энергии прямого или прямого и обратного направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты. Могут использоваться как автономно, так и в составе автоматизированных систем учета электрической энергии.

Счётчики предназначены для эксплуатации внутри помещений в следующих климатических условиях:

- температура окружающего воздуха от минус 40 до 70°С;

- относительная влажность воздуха – до 98% при 25°С;

- атмосферное давление от 70 до 106,7 кПа.

Конструктивно счетчики состоят из корпуса, в котором расположены печатные платы, клеммная колодка, измерительные элементы (шунты или трансформаторы тока) и крышки клеммной колодки. В зависимости от модификации счетчики могут быть в прямоугольном корпусе на щиток (корпуса W1 – W4 ), круглом корпусе на щиток (корпуса W5, W6 ), в корпусе на ДИН-рейку (корпуса D1 – D3) или в корпусе на щиток и ДИН-рейку (корпус WD1).

Счетчики имеют жидкокристаллический индикатор (ЖКИ) для визуального считывания информации и оптическое испытательное выходное устройство по ГОСТ Р 52320-2005 для поверки.

Расход электроэнергии у счетчиков отображается на восьмиразрядном ЖКИ нарастающим итогом непосредственно в целых киловатт-часах (kW∙h) или киловар-часах (kvar∙h) цифрами, расположенными слева от точки. Цифры, расположенные справа от точки, показывают десятые и сотые доли киловатт-часа или киловар-часа.

В зависимости от модификации счетчики могут иметь:

- один измерительный элемент в цепи фазы или два измерительных элемента – в цепях фазы и нейтрали, при появлении разницы значений электроэнергии, измеренной в цепях фазы и нейтрали, учет ведется по большему значению;

- один, два или три интерфейса удаленного доступа;

- до четырех отдельных, гальванически развязанных от сети, дискретных выходов;

- до четырех отдельных, гальванически развязанных от сети, дискретных входов;

- оптический порт;

- встроенный контактор, позволяющий организовать отпуск потребителю предварительно оплаченного количества электроэнергии, а также отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

- вход для подключения внешнего резервного источника питания;

- электронные пломбы контроля вскрытия корпуса и клеммной крышки счетчика.

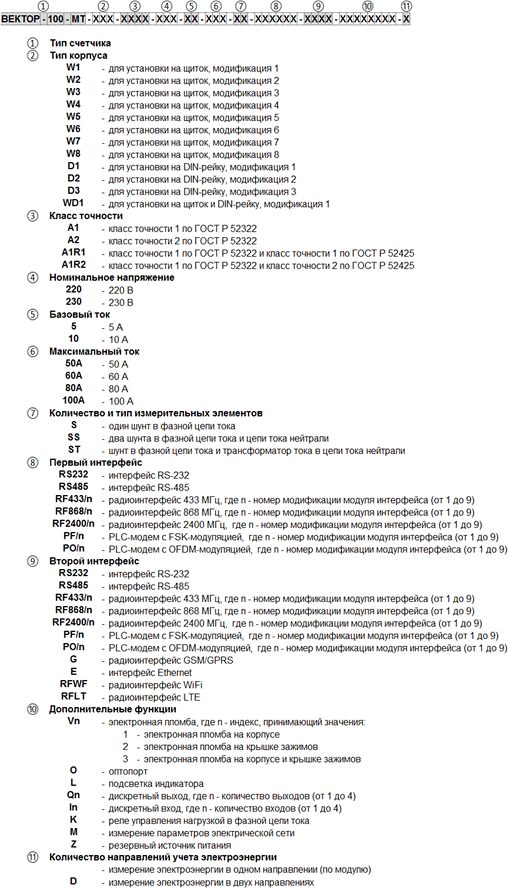

Структура условного обозначения модификаций счетчиков приведена в таблице 1.

Счетчик ведет учет электроэнергии по действующим тарифам (до четырех тарифов) в соответствии с месячными программами смены тарифных зон (количество месячных программ – до 12, количество тарифных зон в сутках – до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней (праздничные и перенесенные дни). Количество специальных дней – до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы.

Таблица 1

Счетчик обеспечивает учет:

- текущего времени и даты;

- количества электроэнергии нарастающим итогом суммарно независимо от тарифного расписания;

- количества электроэнергии нарастающим итогом суммарно и раздельно по действующим тарифам;

- количества электроэнергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;

- количества электроэнергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;

- профиля мощности, усредненной на заданном интервале;

Учет электроэнергии производится по модулю, независимо от направления или с учетом направления (счетчики с индексом «D»).

Счетчики с индексом «M» дополнительно обеспечивают измерение следующих параметров сети:

- фазного напряжения;

- фазного тока;

- частоты сети;

- мощности;

- коэффициента мощности.

Максимальная относительная погрешность при измерении напряжения, мощности и коэффициента мощности составляет ± 1%, тока ± 1,5%, частоты ± 0,2 %.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

- адреса счетчика (от 1 до 65534);

- заводского номера счетчика (до 30 символов);

- текущего времени и даты;

- величины суточной коррекции хода часов;

- разрешения/запрета перехода на сезонное время;

- тарифного расписания;

- пароля доступа по интерфейсу.

Счетчики имеют журнал событий, в котором фиксируются: перезагрузки счетчика; самодиагностика; попытки несанкционированного доступа; переходы на сезонное время; изменения конфигурации; изменения данных; изменения времени и даты; включений и отключений питания.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющемуся интерфейсу (в зависимости от модификации в соответствии со структурой условного обозначения). Скорость обмена по интерфейсу любого типа фиксированная – 9600 бит/с. Формула обмена – 8 бит данных, без контроля четности, 1 стоповый бит. Обмен информацией с ПЭВМ производится с помощью программы «MeterTools», используемой для опроса и программирования счетчиков.

2.  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики счетчика приведены таблице 2

Таблица 2

Наименование характеристики	Значение характеристики
Номинальное фазное напряжение, Uном, В	220, 230
Базовый ток, Iб, А	5; 10
Максимальный ток, Iмакс, А	50; 60; 80; 100
Диапазон входных сигналов: - сила тока - напряжение	0,05 Iб … Iмакс (0,75 … 1,15) Uном
Диапазон значений постоянной счетчика по активной электроэнергии, имп./(кВт·ч)	От 800 до 3200 в зависимости от модификации
Диапазон значений постоянной счетчика по реактивной электроэнергии, имп./(квар·ч)	От 800 до 3200 в зависимости от модификации
Предел основной абсолютной погрешности хода часов	± 0,5 с/сут
Предел основной абсолютной погрешности хода часов при отключенном питании	± 1 с/сут
Полная мощность, потребляемая цепью тока	не более 0,5 В·А при Iб
Полная (активная) мощность, потребляемая цепью напряжения	не более 10 В·А (2 Вт) при Uном
Срок службы батареи, не менее, лет	10
Глубина хранения значений электроэнергии на начало месяца, не менее: - для счетчиков с индексом «А1», «А2» - для счетчиков с индексами «А1R1», «А1R1»	24 месяца 36 месяцев
Глубина хранения значений электроэнергии на начало суток, не менее: - для счетчиков с индексом «А1», «А2» - для счетчиков с индексами «А1R1», «А1R1»	93 суток 128 суток
Количество записей в журнале событий, не менее: - для счетчиков с индексом «А1», «А2» - для счетчиков с индексами «А1R1», «А1R1»	384 1000
Интервал усреднения мощности для фиксации профиля нагрузки	30 минут*
Скорость обмена информацией по интерфейсам, бит/с	9600
Степень защиты от пыли и влаги по ГОСТ 14254-96	IP51, IP54
Масса счетчика, не более, кг	1

* По требованию заказчика возможна реализация настраиваемого интервала усреднения мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.

Габаритные и установочные размеры счетчиков приведены а таблице 3.

Таблица 3

Шифр корпуса	Габаритные размеры (высота × ширина × глубина) не более, мм	Установочные размеры (по ширине × по высоте). мм
W1	192×122×57	102× (128 … 145)
W2	182×125×55
W3	201×118×74
W4	185×127×60	97× (107 … 133)
W5, W6	215×135×114	92×138
D1	130×90×69
D2	127×126×75

КОМПЛЕКТНОСТЬ

Комплект поставки счетчиков приведен в таблице 4.

Таблица 4

Наименование	Обозначение	Количество
Счетчик электрической энергии однофазный многофункциональный «ВЕКТОР-100-МТ» в потребительской таре	Обозначение модификации в соответствии со структурой (таблица 1)	1 шт.
Паспорт	МИРТ.411152.014ПС	1 экз.
Методика поверки*	МИРТ.411152.014Д1	1 экз.
Программа для опроса и программирования*	Meter Tools
* Поставляется по заказу организаций на договорной основе

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Изготовитель гарантирует соответствие счетчиков требованиям ТУ при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации, приведенных в настоящем паспорте. Гарантийный срок эксплуатации – 36 месяцев с даты продажи счетчика, при этом общий гарантийный срок, включая срок хранения и эксплуатации – не более 48 месяцев с даты изготовления счетчика. Гарантийные обязательства несет изготовитель непосредственно и через сеть сервисных центров, аккредитованных им на данный вид работ.

Счетчики, у которых в течение гарантийного срока будет обнаружено несоответствие заявленным техническим характеристикам, подлежат возврату продавцу в комплектности согласно таблицы 4 настоящего паспорта. Заключение о несоответствии счетчика должно быть письменно оформлено организацией, имеющей соответствующую лицензию, с указанием должности и Ф. И.О. лица, выдавшего такое заключение. Заключение должно быть заверено печатью организации.

ВНИМАНИЕ: в гарантийный ремонт принимается счетчик без сколов, трещин, царапин, выбоин на корпусе счетчика и крышке клеммной колодки, без следов грязи, краски и других включений на корпусе и крышке, без следов короткого замыкания в клеммной колодке, только при наличии ненарушенных пломб с оттиском клейма поверителя, с паспортом, в котором правильно и разборчиво заполнены разделы 10 и 11, с приложенным заключением о несоответствии, в потребительской таре.

ПОМНИТЕ, ЧТО ПРИ НЕВЫПОЛНЕНИИ ЭТИХ УСЛОВИЙ ВЫ ЛИШАЕТЕСЬ ПРАВА НА ГАРАНТИЙНЫЙ РЕМОНТ СЧЕТЧИКА.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Монтаж, демонтаж, ремонт и поверку счетчика могут проводить только специально обученные лица (имеющие квалификационную группу по электробезопасности не ниже III) организаций, имеющих соответствующие лицензии.

Счетчики предназначены для стационарного монтажа в помещениях, не содержащих агрессивных паров и газов, температура в которых находится в диапазоне от минус 40 °С до плюс 70 °С, а относительная влажность воздуха не более 98% при температуре + 25 °С.

Перед монтажом провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб с оттиском клейма госповерителя, соответствие номера счетчика, указанного на щитке с номером в паспорте на счетчик.

Порядок монтажа счетчика:

- подключить счетчик к однофазной двухпроводной сети переменного тока по схеме, приведенной на внутренней стороне крышки клеммной колодки или на щитке счетчика, не допускается попадание в зажимы участка провода с изоляцией, а также выступа за пределы колодки оголенного участка провода. Сначала затянуть верхний винт зажима, затем нижний; через 2–4 минуты подтянуть соединения еще раз;

- подать напряжение на счетчик, при подключении нагрузки светодиод «3200 imp/kW·h» («800imp/kW·h», в зависимости от модификации), на лицевой панели счетчика должен мигать, на ЖКИ должна происходить циклическая смена отображаемой информации, значение учтенной электроэнергии должно возрастать;

- убедившись в нормальной работе счетчика, опломбировать счетчик.

Наличие показаний учтенной энергии на ЖКИ является следствием регулировки и поверки счетчика на заводе-изготовителе, а не свидетельством его эксплуатации.

При включении счетчик переходит в режим теста ЖКИ, в котором одновременно отображаются все сегменты ЖКИ (рисунок 1).

Рисунок 1. Режим теста ЖКИ счетчика

После теста ЖКИ счетчик переходит к циклической индикации информации, режимы которой показаны на рисунке 2

Рисунок 2. Режимы циклической индикации счетчика

Режим 1 – индикация текущего времени и действующего тарифа.

Режим 2 – индикация текущей даты и статуса действующей тарифной программы: – рабочая, – воскресная, – субботняя, мигающие – специальная (праздничная).

Режим 3 – индикация адреса счетчика.

Режим 4 – индикация текущей суммы активной электроэнергии по задействованным тарифам с указанием задействованных тарифов и единиц измерения. Примечание – Если задействован только один тариф, данный режим не отображается.

Режим 5 – индикация текущей суммы реактивной электроэнергии по задействованным тарифам с указанием задействованных тарифов и единиц измерения. Примечание – Данный режим отображается только у счетчиков с индексами «R1», «R2».

Режим 6 – индикация активной электроэнергии, учтенной по первому тарифу, с указанием единиц измерения.

Режим 7 – индикация реактивной электроэнергии, учтенной по первому тарифу, с указанием единиц измерения. Примечание – Данный режим отображается только у счетчиков с индексами «R1», «R2».

Режим 8 – индикация активной электроэнергии, учтенной по второму тарифу, с указанием единиц измерения. Примечание – Если тариф не задействован, данный режим не отображается.

Режим 9 – индикация реактивной электроэнергии, учтенной по второму тарифу, с указанием единиц измерения. Примечание – Данный режим отображается только у счетчиков с индексами «R1», «R2». Если тариф не задействован, данный режим не отображается.

Режим 10 – индикация активной электроэнергии, учтенной по третьему тарифу, с указанием единиц измерения. Примечание – Если тариф не задействован, данный режим не отображается.

Режим 11 – индикация реактивной электроэнергии, учтенной по третьему тарифу, с указанием единиц измерения. Примечание – Данный режим отображается только у счетчиков с индексами «R1», «R2». Если тариф не задействован, данный режим не отображается.

Режим 12 – индикация активной электроэнергии, учтенной по четвертому тарифу, с указанием единиц измерения. Примечание – Если тариф не задействован, данный режим не отображается.

Режим 13 – индикация реактивной электроэнергии, учтенной по четвертому тарифу, с указанием единиц измерения. Примечание – Данный режим отображается только у счетчиков с индексами «R1», «R2». Если тариф не задействован, данный режим не отображается.

а) б)

в) г)

д) е)

ж) з)

и) к)

л) м)

Рисунок 3. Программируемые режимы индикации счетчика

Режимы 14–25 – программируемые режимы индикации, каждому из которых может быть назначен вывод следующей дополнительной информации:

- количество учтенной активной электроэнергии суммарно независимо от тарифного расписания (рисунок 3а);

- количество учтенной реактивной электроэнергии (только для счетчиков с индексами «R1», «R2»), суммарно независимо от тарифного расписания (рисунок 3б);

- количество учтенной активной электроэнергии нарастающим итогом суммарно по действующим тарифам на начало месяца (рисунок 3в);

- количество учтенной реактивной электроэнергии (только для счетчиков с индексами «R1», «R2»), нарастающим итогом суммарно по действующим тарифам на начало месяца (рисунок 3г);

- количество учтенной активной электроэнергии нарастающим итогом раздельно по действующим тарифам на начало месяца (рисунок 3д);

- количество учтенной реактивной электроэнергии (только для счетчиков с индексами «R1», «R2»), нарастающим итогом раздельно по действующим тарифам на начало месяца (рисунок 3е);

- активной мощности (рисунок 3ж);

- реактивной мощности (только для счетчиков с индексами «R1», «R2») мощности (рисунок 3з);

- действующего значения фазного напряжения (рисунок 3и);

- действующего значения фазного тока (рисунок 3к);

- частоты сети (рисунок 3л);

- коэффициента активной мощности (рисунок 3м)

Примечание – Если какой-то из режимов 14-25 не запрограммирован на вывод дополнительной информации, он не отображается.

Счетчики в корпусах с одной кнопкой «Просмотр» обеспечивают ручное переключение между кадрами циклической индикации в направлении, совпадающим с автоматической циклической индикацией. Счетчики в корпусах с двумя кнопками «Просмотр +» и «Просмотр -» обеспечивают ручное переключение между кадрами циклической индикации как в направлении, совпадающим с автоматической циклической индикацией, так и в обратном направлении.

Интервал t между сменой основных режимов индикации (1–13) программируемый и может задаваться от 5 до 255 с. Интервал t1 между сменой программируемых режимов индикации (14–25) фиксированный – 5 с.

Для подключения к оптическому испытательному выходному устройству фотосчитывающая головка закрепляется на корпусе счетчика напротив светодиода оптического испытательного выходного устройства (обозначенного «3200 imp/kW·h» или «800 imp/kW·h»). Дополнительную информацию можно получить из руководства по эксплуатации подключаемого оборудования.

Подключение к выводам интерфейса, дискретным входам (выходам) следует проводить по схеме подключения счетчика, а также руководствоваться документацией на используемый модем.

Информация об опросе и программировании счетчика с помощью программы «MeterTools» находится в документации на программу.

У счетчиков, при отсутствии требований заказчика, при выпуске из производства устанавливается: текущее время - московское, количество тарифов – 2, время действия 1 тарифа (дневного) - 7:00 - 23:00, время действия 2 тарифа (ночного) - 23:00 - 7:00, льготный тариф – 2, дополнительные льготы в субботние, воскресные и специальные дни по тарифному учету энергии не запрограммированы, переход сезонного времени «зима/лето» – запрещен.

6.  УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ

Транспортирование счетчиков должно осуществляться в соответствии с ГОСТ 22261-94 и правилами перевозок, действующими на данные виды транспорта. Предельные условия транспортирования: верхнее значение температуры – плюс 55 ºС, нижнее – минус 40 ºС, относительная влажность воздуха 98 % при температуре 25 ºС.

Условия хранения счетчиков в транспортной таре изготовителя должны соответствовать ГОСТ 15150-69 с учетом требований ТУ. Счетчики до введения в эксплуатацию хранить на складах в упаковке изготовителя при температуре окружающего воздуха от 0 до 40 ºС и относительной влажности воздуха 80 % при температуре 35 ºС. В помещениях для хранения содержание пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать содержание коррозионно-активных агентов для атмосферы типа 1 по ГОСТ 15150-69.

ПОВЕРКА СЧЕТЧИКОВ

Счетчики при выпуске из производства подвергаются первичной поверке в соответствии с методикой поверки МИРТ.411152.014Д1, согласованной ФГУП «ВНИИМС» в марте 2013 г.

Счетчики в процессе эксплуатации подвергаются периодической поверке. Интервал между поверками – 16 лет. Для счетчиков, поставляемых за пределы РФ, интервал между поверками устанавливается согласно нормативным документам страны-импортера. Результаты периодических поверок заносятся в таблицу 5. Внимание: ускоренное испытание электрической прочности изоляции напряжением переменного тока 5 кВ не допускается.

           Таблица 5.

Дата поверки	Результат поверки	Поверяющая организация
Наименование	Фамилия и подпись поверителя	Оттиск клейма поверителя

8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Счетчик электрической энергии однофазный многофункциональный "ВЕКТОР-100-МТ", изготовитель ЗИП»,

Зав № ________________ Модификация: _______________________ Дата изготовления: _______________



соответствует ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и МИРТ.411152.014ТУ, поверен, опломбирован с наложением на пломбах оттиска клейма государственного поверителя и признан годным к эксплуатации.

Штамп ОТК Штамп

изготовителя: поверителя: _______________________

(дата первичной поверки)

СВИДЕТЕЛЬСТВО ОБ УПАКОВЫВАНИИ

Счетчик упакован на ЗИП» в соответствии с ТУ и КД на счетчик.

10. СВЕДЕНИЯ О ПРОДАЖЕ

Счетчик электрической энергии однофазный многофункциональный «ВЕКТОР-100-МТ»,

заводской номер ___________________

Наименование организации, осуществившей продажу:

________________________________________________________________

Дата продажи __________________________ М. П.

11. СВЕДЕНИЯ О ВВОДЕ В ЭКСПЛУАТАЦИЮ

Без заполнения данного раздела паспорта гарантии изготовителя не сохраняются.

Наименование организации, осуществившей ввод счетчика в эксплуатацию:

_________________________________________________________________

Дата ввода в эксплуатацию:_________________________

Подпись ответственного лица _______________________ М. П.

По требованию заказчика в счетчике установлены следующие, отличные от типовых параметры:

текущее время	московское – ÿ ч
время включения/выключения 1тарифа (дневного)
время включения/выключения 2 тарифа (ночного)
время включения/выключения 3тарифа
время включения/выключения 4 тарифа
действие льготного тарифа: (ненужное вычеркнуть)	Суббота; воскресенье; специальные дни
Запрограммированные праздничные дни:
Основание (номер заказа)
	Штамп ОТК

Изготовитель ЗИП»

198216 Санкт-Петербург, Ленинский пр., д.139

Тел/факс [phone]

www. spbzip. ru
