Станция компрессорная передвижная дизельная типа АРМ (стр. 11 )

1- корпус P 561131; 2 – перепускной клапан;

3 – фильтрующий элемент Donaldson P553771;

4 – противодренажный клапан

10 - Фильтр масляный

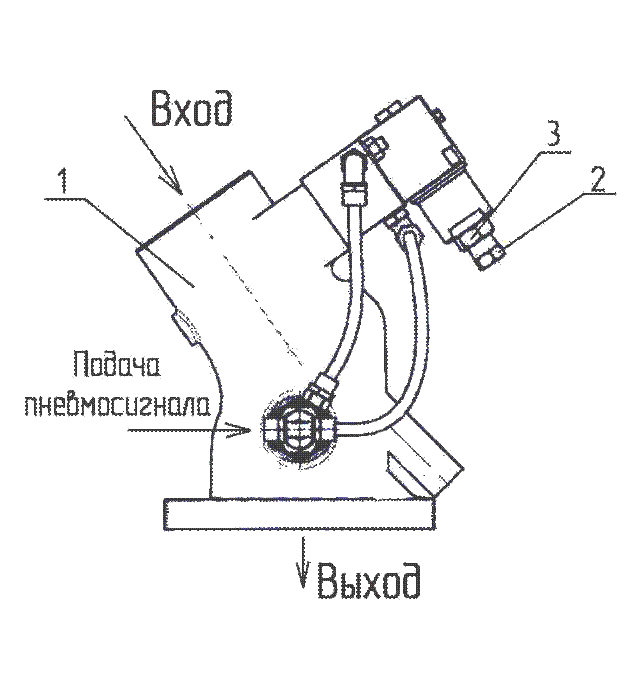

1 – корпус клапана дроссельного;

2 – регулировочный болт; 3 – контргайка;

11 – Клапан дроссельный RB60PM/GTr(-OFV)

1 – корпус маслоотделителя; 2 – труба раздаточная;

3 – клапан минимального давления G35F(VMC);4 – фильтр линии отсоса;

5 – клапан предохранительный ; 6 – трубка линии отсоса;

7 – прокладки;8 – заливная горловина;

9 – фильтр:

4930152101 MANN+HUMMEL GMBH (на МЗА9-21) или

4930253131 MANN+HUMMEL GMBH (на МЗА9-22);

10 – масломер; 11 – сливная пробка; 12 – вентиль ¾”( 3 шт)

12 – Маслоотделитель

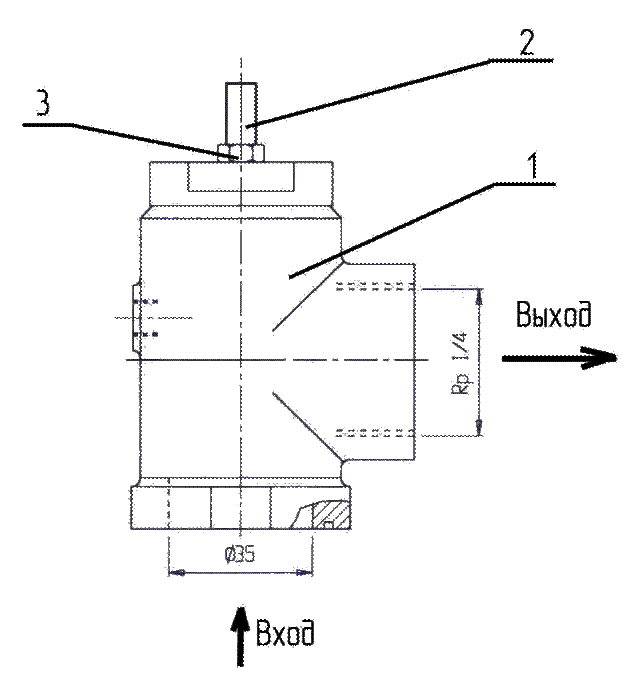

1 – корпус; 2 – регулировочный винт; 3 – контргайка;

13 – Клапан минимального давления G35F(VMC)

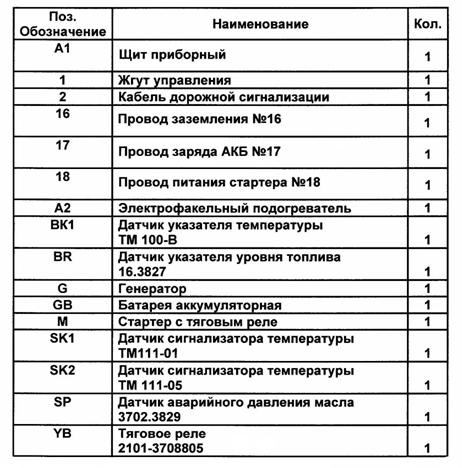

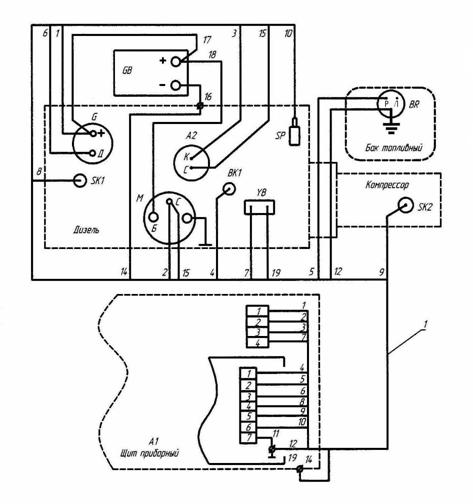

14 - Электромонтаж

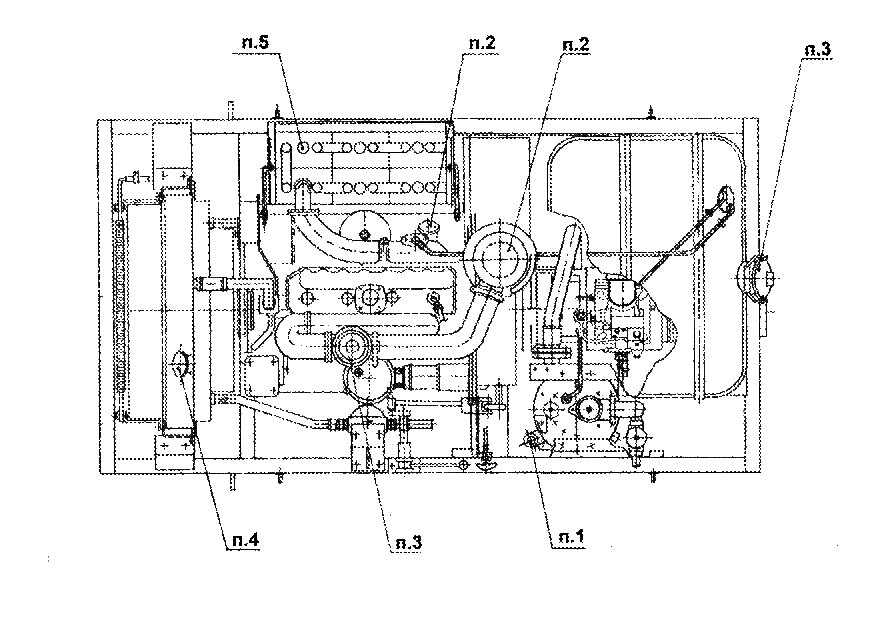

15 - Схема заправки компрессорной станции

( см. приложение А )

1-траверса; 2- мягкий строп

16 - Схема строповки компрессорной станции

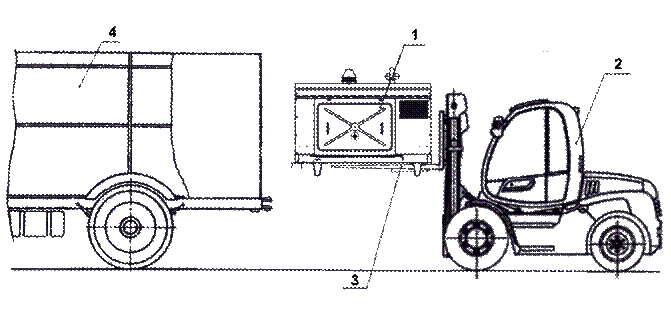

1 - компрессорная станция; 2 – вилочный погрузчик;

3 – погрузочное приспособление – удлинитель вил;

4 – кузов транспортного средства;

17 - Схема подъема компрессорной станции вилочным

погрузчиком
