Далее с помощью наводящих винтов уточняется ориентирование светодальномера до получения звукового сигнала. При этом стрелка прибора 1 отклоняется вправо по шкале. Если длина линии не превышает 400 м, то для ослабления отраженного сигнала на объектив одевают аттенюатор.

Светодальномер наводится по максимальному сигналу, однако уровень сигнала должен быть в середине рабочей зоны, что достигается вращением ручки СИГНАЛ.

Измерения производятся при положении переключателей СЧЕТ, ТОЧНО. Вначале на всех индикаторах табло в течение 1–4 с после установки переключателя на СЧЕТ должна высвечиваться цифра 8. При необходимости ручкой СИГНАЛ подстраивается уровень сигнала. Затем после звукового сигнала берутся три отсчета измеряемого расстояния, которые записываются в журнал (табл. 3). В журнал записываются также температура и давление.

В целях контроля и повышения точности повторяют еще два раза наведение на отражатель по максимуму сигнала и после каждого наведения берут по три отсчета.

Затем переключатель ставится в положение КОНТР и берется отсчет К для определения поправки за температуру. Аналогично ведутся измерения в режиме СЧЕТ, ГРУБО, но при этом берутся по табло один-два отсчета. По окончании измерений переключатель ставится в положение ВЫКЛ.

Для последующего определения поправки за наклон линии измеряется угол наклона или высоты светодальномера и отражателя.

Результаты измерения линий светодальномером заносятся в журнал, образец которого приведен в табл. 3. Окончательное значение измеряемого наклонного расстояния в миллиметрах вычисляется по формуле

,

где – среднее арифметическое значение отсчетов в режиме ТОЧНО с учетом известного числа километров измеряемого расстояния, мм;

КП – поправочный коэффициент, учитывающий изменение показателя преломления атмосферы;

Кf – поправочный коэффициент, учитывающий температурное изменение частоты кварцевого генератора;

– поправка за цилиндрическую погрешность.

Т а б л и ц а 3. Журнал измерения линий светодальномером СТ5 № 000

Дата 14.07.98 Время 11.45 – 12.00

Линия Котелево-Восточная.

Приблизительная длина линии 1,1 км.

Погода: пасмурно, слабый ветер.

Наблюдатель

Помощник

Изменения в режиме ТОЧНО	Вспомогательные элементы и вычисления
083,896	083,900	t, P	21,50C	979,2 гпа	DТ	1083897 мм
083,893	083,900	iП, iО	1,98	1,30	КП	+ 1,2
083,894	083,901	НП, НО	207,46	204,50	Кf	+0,1
ср.083,894	083,900	Н+i	209,44	205,80	DDЦ	0
		h	+3,64	DИ 1083911
083,900		кл, кп
083,894					Dh -6
083,895		МО			DН -35
ср.083,896					Dу +58
		у	65,8		D 1083.928 м
К=107

Значение КП определяется с помощью номограммы, приведенной в паспорте прибора (рис.6).

Значения коэффициента Кf и поправки определяются по графикам в паспорте светодальномера (рис. 7,8).

Поправка за приведение линии к горизонту находится по формуле

где .

Если измерен угол наклона линии v, то поправку за наклон следует вычислять по формуле

Для получения длины линии на плоскости в проекции Гаусса в горизонтальное проложение вводится поправка за приведение длины линии к уровню моря:



Рис.6. Номограмма для определения поправочного коэффициента КП



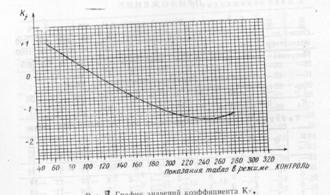

Рис.7. График значений коэффициента К

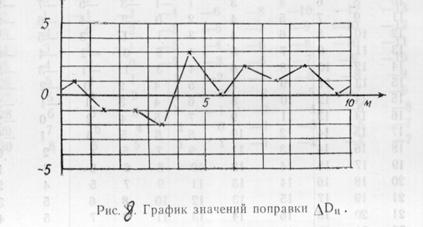

Рис.8. График значнений поправки DDЦ

где Н – средняя высота линии над уровнем моря;

R – радиус земли (6371 км);

а также поправка за редуцирование на плоскость в проекции Гаусса

,

где у – ордината средины линии.

Более детальное изучение светодальномера СТ5 и работа с ним будет на лабораторных занятиях.

Для быстрого и точного изучения коротких расстояний в настоящее время применяются электронные рулетки. Эти нормативные приборыс помощью видимого лазерного луча позволяют производить измерения без отражателя, что очень удобно для определения длины, ширины и высоты объектов внутри помещений. Измерения выполняются в доли секунды путем нажатия одной клавиши. Результат показывается на дисплее. Расстояния до 100 м измеряются с точностью 1,5-3 мм. Приборы могут выполнять разнообразные прикладные функции: хранить в памяти данные измерений, вычислять площади и объемы.

Семейство различных модификаций электронных рулеток DISTO изготовляется фирмой Leica Geosystems. Самая мощная электронная рулетка Power DISTO позволяет измерять расстояния до 140 м. Она хорошо себя зарекомендовала при съемке фасадов зданий, определения высоты высоковольтных проводов. Надо полагать, что применение таких рулеток будут весьма эффективно при измерении небольших участков при инвентаризации земель и других геодезических работах, при землеустройстве.
