SSB приемник на микросхеме 174ХА2
На основе DSB-варианта ППП, предложенного RU3AX, легко может быть сделан однополосный приемник. Для этого достаточно повторить ещё один такой же канал и на выходе канала поставить НЧ фазовращатель. Он может быть как пассивным, на RLC¸ так и активным на микросхемах. Схемы обоих вариантов есть на форуме у Сергея Дылды, который вам уже ответил на форуме на ваш вопрос. Для нормальной работы смесителя нужно сделать внешний гетеродин (тоже можете посмотреть у Сергея Дылды) у которого есть выход 0 и 90 градусов. На выходе фазовращателя стоит резистор балансировки каналов, которым компенсируется возможный разбаланс амплитуд на выходе НЧФ. Это позволяет улучшить подавление нерабочей боковой полосы. С этого резистора снимается сигнал на оконечный УНЧ, на выходе которого можно поставить динамик или телефоны.

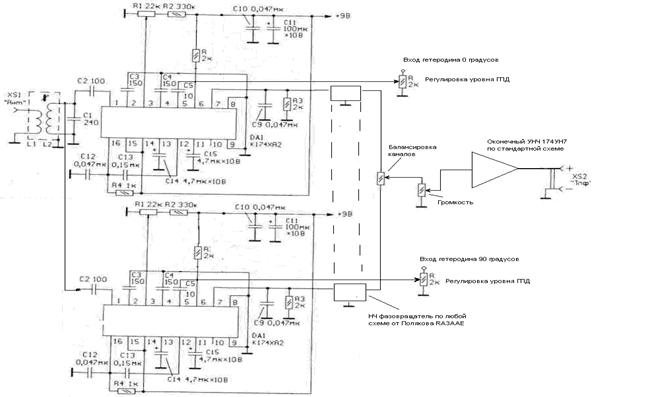

Схема приведена ниже на рисунке, но это только набросок общей идеи, а не законченная разработка…
Для достижения максимальной чувствительности стоят регулировочные резисторы уровня напряжения ГПД, который не должен превышать паспортных значений для данной микросхемы.
В данный приемник можно легко ввести АРУ, как это описано в статье Степанова. R1 – регулятор усиления можно сделать сдвоенным, или применить один общий. Тогда в нижней микросхеме исключается цепочка R1, R2, а вывод 3 ноги перебрасывается на движок верхнего резистора.
Вместо 174ХА2 лучше применить её импортные аналоги TCA440, UL1203N, A244D. Дело в том, что среди родных микросхем часто попадаются довольно шумные экземпляры…
