Справочник инженера по добыче нефти (стр. 12 )

Масса одного погонного метра трубы (в кг)

Диаметр труб, мм	Толщина стенки, мм
8,5	9,0	10,0	11,0	12,0	14,0	15,0	16,0	20,0
42		7,3	7,9
45		8,0	8,6
57		10,7	11,6	12,5	13,3
76		14,9	16,3	17,6	18,9	21,4	22,6	25,7
89		17,8	19,5	21,2	22,8	22,9	27,4	28,8	34,0
108	20,9	22,0	24,2	26,3	28,4	32,5	34,4	36,5	43,4
114		23,3	25,7	27,9	30,2	34,6	36,6	38,7	46,4
133		27,5	30,3	33,1	35,8	41,0	43,7	46,2	55,7
159	31,6	33,3	36,8	40,2	43,5	50,1	53,3	56,4	68,6
168		35,3	39,0	42,6	46,2	53,2	56,6	60,0	73,0
219	44,1	46,6	51,5	56,4	61,3	70,8	75,5	80,7	98,2
273	55,4	58,6	64,9	71,1	77,2	89,4	95,4	101	125
325	66,3	70,1	77,7	85,2	92,6	107	115	122	150
377	77,2	81,7	90,5	99,3	108	125	134	142	176
426	87,5	92,6	103	113	123	142	152	169	200
530	109	116	128	141	153	178	191	203	252
630	130	138	153	168	183	243	228	242	301
720	149	158	175	192	210	247	261	278	345
820	170	180	200	220	232	278	298	312	395
920	202	224	247	269	313	335	357	357	444
1020			249	274	296	347	372	396	494
1220			274	301	328	382	409	436	543
1420			348	382	417	485	520	554	690

V. ЭКСПЛУАТАЦИЯ СКВАЖИН УСТАНОВКАМИ ШТАНГОВЫХ НАСОСОВ

5.1. Характеристика отечественных станков – качалок (СК)

Паспортные данные станков-качалок нормального ряда по

ГОСТ 5866-76

Обозначение станка-качалки	Паспортные характеристики
т	Н×м	м/мин	м/мин	кВт
СК1,5-0,42-100 СК2-0,6-250 СК3-0,75-400 СК3-1,2-630 СК4-2,1-1600 СК5-3,0-2500 СК6-2,1-2500 СК8-3,5-4000 СК12-2,5-4000 СК20-4,5-12500 СК10-3,0-5600 СК10-4,5-8000 СК12-3,5-8000 СК15-3,5-12500 СК12-2,5-40000	1,5 2,0 3,0 3,0 4,0 5,0 6,0 8,0 12,0 8,0 10,0 10,0 12,0 15,0 20,0	10 25 40 63 160 250 250 400 400 560 560 800 800 1250 1250	1,5 1,5 1,5 2,2 4,2 6,5 4,5 8,3 6,0 8,3 6,5 9,0 10,0 8,3 9,0	6,3 9 11,25 18 31 45 31 42 30 42 36 45 35 35 45	2,0 2,8 5,0 7,0 10 20 20 40 28 28 28 40 40 55 55

Таблица 5.1.1

Основные параметры станков-качалок по ГОСТ 5866-66

	Типоразмер станков-качалок	Наименование показателя
	кН	Н×м	Длина хода точки подвеса штанг, м	Число ка-чаний ба-лансира, 1/мин	Система уравнове-шивания
	Базовые модели
	1СК1,5-0,42-100 1СК2-0,6-250 3СК-0,75-400 4СК-1,2-700 5СК6-1,5-1600 6СК-2,1-2500 7СК12-2,5-4000 8СК12-3,5-8000 9СК-20-4,2-12000	15 20 30 30 60 60 120 120 200	1,0 2,5 4,0 7,0 16,0 25,0 40,0 80,0 120,0	0,3 0,35 0,42 0,3 0,45 0,6 0,3 0,52 0,75 0,45 0,6 0,75 0,9 1,05 1,2 0,6 0,9 1,2 1,5 0,9 1,2 1,5 1,8 2,1 1,2 1,5 1,8 2,1 2,5 2,1 2,3 2,6 2,9 3,2 2,5 2,8 3,15 3,5 4,2	5 – 15 5 – 15 5 – 15 5 – 15 5 – 15 6 – 15 5 – 12 5 – 10 5 – 10	Балансирная -«»- -«»- Комбиниров. -«»- -«»- Кривошипная -«»- -«»-
Модифицированные модели
1СК-0,6-100 2СК2,5-0,9-250 3СК2-1,05-400 3СК-1,8-700 5СК4-2,1-1600 6СК4-3-2500 7СК-3,5-4000 7СК12-2,5-6000 8СК8-3,5-6000	10 12,5 20 20 40 40 80 120 80	1,0 2,5 4,0 7,0 16,0 25,0 40,0 60,0 60,0	0,4 0,5 0,6 0,44 0,66 0,9 0,42 0,75 1,05 0,675 0,9 1,125 1,35 1,575 1,8 0,84 1,26 1,86 2,1 1,29 1 ,7 2,15 2,6 3,0 1,675 2,1 2,5 3,0 3,5 1,2 1,5 1,8 2,1 2,5 1,676 2,1 2,5 3,0 3,5	5 – 15 5 – 15 5 – 15 5 – 15 5 – 15 6 –15 5 –12 5 –12 5 -12	Балансирная -«»- -«»- Комбиниров. -«»- -«»- Кривошипная -«»- -«»-

5.2. Вставные и невставные (трубные) насосы

Скважинные насосы изготовляются следующих типов:

НВ 1 – вставные с замком наверху;

НВ 2 – вставные с замком внизу;

НН – невставные без ловителя;

НН 1 – невставные с захватным штоком;

НН 2 – невставные с ловителем.

Выпускаются насосы следующих конструктивных исполнений:

- по конструкции (исполнению) цилиндра: Б – с толстостенным цельным (безвтулочным) цилиндром; С – с составным (втулочным) цилиндром;

- по конструктивным особенностям, определяемым функциональным назначением (областью применения): Т – с полым (трубчатым) штоком, обеспечивающим подъем жидкости по каналу колонны трубчатых штанг; А – со сцепляющим устройством (только для насосов типа "НН"), обеспечивающим сцепление колонны насосных штанг с плунжером насоса; Д1 – одноступенчатые, двухплунжерные, обеспечивающие создание гидравлического тяжелого низа; Д2–двухступенчатые, двухплунжерные, обеспечива-ющие двухступенчатое сжатие откачиваемой жидкости (насосы, кроме исполнений Д1 и Д2 – одноступенчатые, одноплунжерные);

- по стойкости к среде: без обозначения – стойкие к среде с содержанием механических примесей до 1,3г/л (нормальные); И – стойкие к среде с содержанием механических примесей более 1,3 г/л (абразивостойкие).

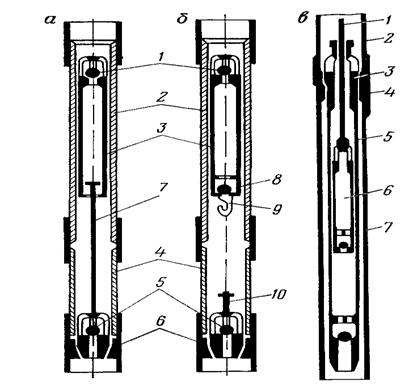

В условном обозначении насоса, например НН2БА-44-18-15-2, первые две буквы и цифра указывают тип насоса, следующие буквы – исполнение цилиндра и насоса, первые две цифры – диаметр насоса, последующие – длину хода плунжера в мм и напор в метрах, уменьшенные в 100 раз и последняя цифра – группу посадки. На рис. 5.2.1 показаны принципиальные схемы невставных (а и б) и вставного (в) насосов.

а – невставной насос с штоком типа НГН-1;
