1.  Цель работы

Ознакомление с установкой и методикой работы по определению момента трения в приборных подшипниках по методу выбега. Практическое определение момента трения различных типов подшипников.

2.  Схемы лабораторной установки

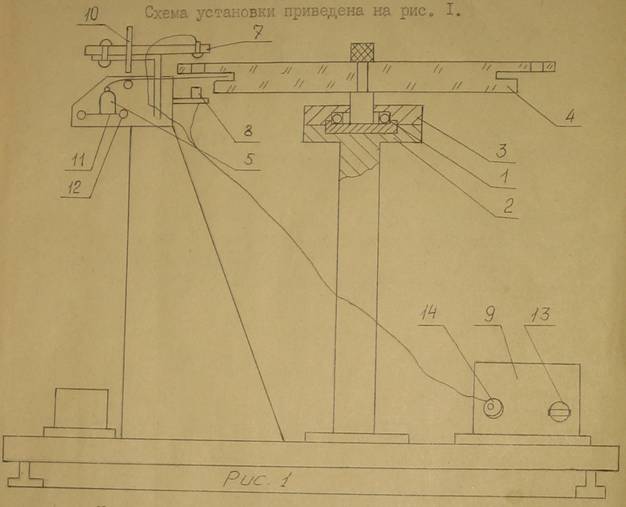

а) Кинематическая схема:

Испытуемый подшипник 1 наружным кольцом устанавливается в подставку 2 и закрепляется гайкой 3. Во внутреннее кольцо подшипника устанавливается маховик 4 с отверстиями, расположенными по внешнему контуру маховика.

При помощи гири 5 маховику сообщается начальная скорость вращения. Маховик вращается до полного останова, обусловленного действиями момента трения в подшипнике.

Дифференциальное уравнение движения маховика имеет вид:

Где - момент инерции маховика ,

- момент трения в подшипнике ,

- угловое ускорение торможения маховика .

После двойного интегрирования уравнения и преобразований:

Где - число оборотов маховика,

- время от начала движения до полной остановки маховика.

Для определения и служит электроизмерительный блок, включающий светодиод 7, фотодиод 8 и электронную плату, установленную в корпусе 9.

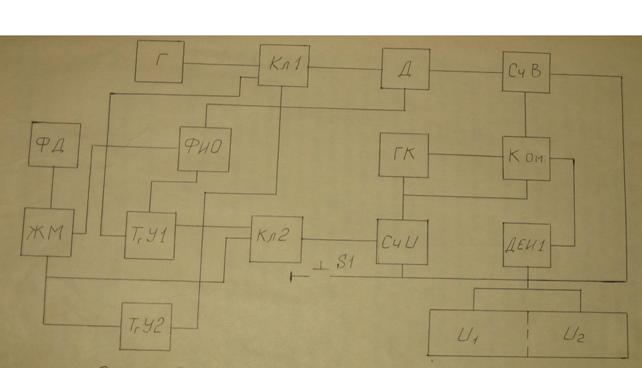

б) Структурная электрическая схема:

3. Методика определения момента трения подшипников по методу выбега

Для определения требуется знать момент инерции маховика:

где , - массы и объемы соответствующих частей маховика;



Поскольку значение и на три порядка меньше, чем значение других слагаемы в формуле и они имеют разные знаки, то этими слагаемыми можно пренебречь:

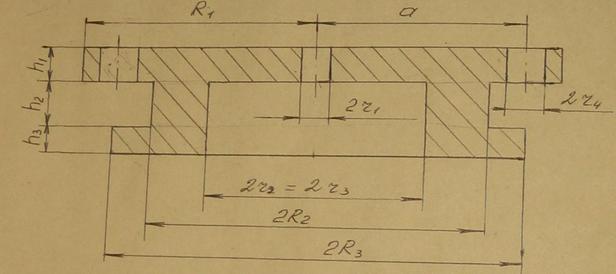

мм мм мм

мм мм мм

мм мм мм

мм мм

3.  Таблица замеров и расчетных параметров.

№ подшип-

ников

Точка закрепления шнура

, оборотов

, сек.

,

средний,

I

1

3,6

12,2

0,006281

0,00763

2

4,5

11,6

0,008685

3

5,0

12,8

0,007925

4

4,3

12,1

0,007627

II

1

4,7

12,0

0,008476

0,00793

2

5,7

13,8

0,007773

3

5,7

14,2

0,007341

4

6,3

14,2

0,008114

III

1

16,6

35,6

0,003401

0,00346

2

16,5

35,0

0,003498

3

16,7

36,3

0,003291

4

14,8

32,5

0,003639
