Установка для оксигенации воды
в летний период рыбной фермы BRASLA
Технологический проект
Рига
2006 г.
2 Описание проекта
2.1 Цель проекта, техническая характеристика системы оксигенации воды и связь ее компонентов
В соответствии с договором от 2006/05/25 № 4-2006 и техническим заданием, выданным рыбной фермой BRASLA, SIA AKVA AGRO разработала технологический проект системы оксигенации воды рыбной фермы в летний период.
Установка предназначена для повышения содержания кислорода в воде, поступающего в цеха рыбной фермы с 4 мг/л до 7 мг/л в ночное время в летний период (12 часов в сутки). Количество воды, подвергнутой процессу оксигенации - 900 м3/час. Установка состоит из: аэраторов, генератора кислорода с компрессором, системы контроля и дизель электрогенератора.
Для размещения оборудования предложено использовать существующий промежуточный резервуар воды с внутренним диаметром 2788 мм, установив в нем два аэратора и помещение на втором этаже инкубационного цеха, для размещения оборудования генератора кислорода.
Расчет установки произведен с запасом прочности. Если в дальнейшем потребуется насыщать воду кислородом до больших значений, то возможна установка третьего аэратора.
Технические характеристики системы:
Потребление воды | в час | 900 м3 |
Потребление электричества | кВт | 8,8 |
Производство кислорода чистотой 90% | в час | 4,3 кг |
в сутки | 103,2 кг | |
С водой уноситься количество кислорода | в час | 2,7 кг |
в сутки | 32,4 кг [1] |
К зданию должно быть подведено напряжение 0,4 кВ на потребляемую мощность 10 кВт.
2.2 Техническое описание установки оксигенации
Для всех культивируемых водных объектов необходим кислород, который им приходится извлекать из воды. Концентрация кислорода в воде является одним из основных факторов, влияющих на жизнедеятельность рыб. Кислородный режим также можно рассматривать как один из узловых элементов любой технологии выращивания рыб, который является основным ограничителем плотности посадки рыбы в рыбоводных бассейнах и общего количества произведенной рыбы.
При проектировании установки были использованы технические решения, позволяющие обеспечить насыщение подаваемой в рыбные цеха воды кислородом с 4 мг/л до оптимальных параметров 7 мг/л за счет применения одноступенчатой схемы оксигенации с целью полного исключения влияния данного фактора на состояние и рост рыб.

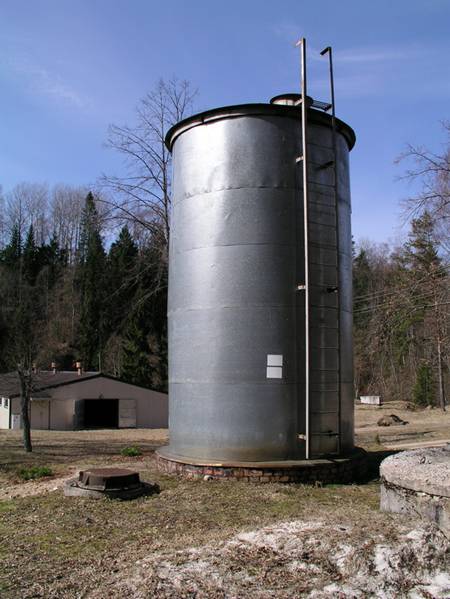

Рис. 1 Распределительный резервуар
Вода, из водохранилища, по водоводу диаметром 700 мм, самотеком поступает в колодец, а затем по трубопроводу диаметром 400 мм в резервуар (см. Рис. 1), откуда по двум водопроводам с диаметрами 350 мм и 300 мм подается в инкубатор и цеха для выращивания рыбы. Уровень содержания кислорода, в воде, поступающей на ферму ночью летом, составляет 4 мг/л. Дефицит кислорода обусловлен тем, что в водохранилище, в летний период, происходит бурный рост водных растений (как высших, так и низших), которые интенсивно потребляют кислород в ночное время. Ситуация усугубляется тем, что рыбная ферма действует круглогодично, поэтому нельзя прерывать подачу воды в рыбоводные бассейны.

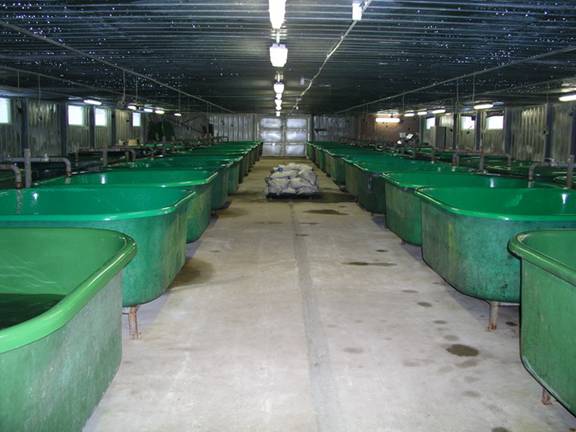

Рис. 2: Цех для выращивания рыбы
Кроме того, в цехах отсутствует свободное место для установки стандартных оксигенаторов или аэраторов (См. Рис. 2). На прилегающей к ферме территории нет возможности установить промежуточный бассейн с обычными аэраторами для насыщения воды кислородом.
Рыбный завод испытывает нехватку напора воды в подающем трубопроводе. В самые дальние бассейны с рыбой вода поступает в недостаточных количествах. Из-за этого нет возможности установки дополнительных промежуточных узлов, т. к. это приведет пусть к небольшой, но все таки потери напора воды.
Трубопроводы, подающие воду в бассейны спроектированы так, что в них не представляется возможности быстро врезать дополнительные устройства оксигенации воды без долговременного прекращения снабжения водой рыбы в бассейнах.
Выход воды из водохранилища находится достаточно глубоко и далее вода поступает по заглубленному в землю трубопроводу. Не представляется возможным осуществлять аэрацию воды в водохранилище возле входа в трубопровод. Также возникает опасность газопузырьковой болезни у рыб из-за избыточного давления в трубопроводе. Отсутствует узел дегазации между водохранилищем и бассейнами с рыбой.
Рис. 3 Схема подключение резервуара
После ознакомления с сложившейся ситуацией, разработчиком проекта было принято решение использовать существующий промежуточный резервуар для нужд оксигенации воды. В дальнейшем этот оксигенатор можно использовать для создания на рыбозаводе системы оборотного водоснабжения и насыщать воду кислородом до 12-18 мг/л.
Резервуар (См. Рис. 3) представляет собой цилиндрическую емкость с наружным диаметром 2820 мм, внутренним диаметром 2788 мм и общей высотой 6800 мм. Высота цилиндрической части 5900 мм. Далее в чертежах резервуара будут указаны только внутренний размер. Подача и отвод воды из него осуществляется снизу. Постоянный уровень воды в резервуаре составляет около 1000÷1600 мм, максимальный расход воды через него - 900 м3/ч.
Оксигенатор – прибор, который насыщает воду кислородом сверх уровня равновесного насыщения. Классический оксигенатор представляет из себя следующие устройство:
Рис. 4 Схема работы классического оксигенатора
На Рис. 4 показана схема классического оксигенатора.
Он состоит из:
1. Трубы, подводящей воду.
2. Труба для подачи кислорода.
3. Регулятора подачи воды.
4. Распылителя воды.
5. Регулятора подачи кислорода.
6. Сливной трубы, регулирующей уровень воды в оксигенаторе.

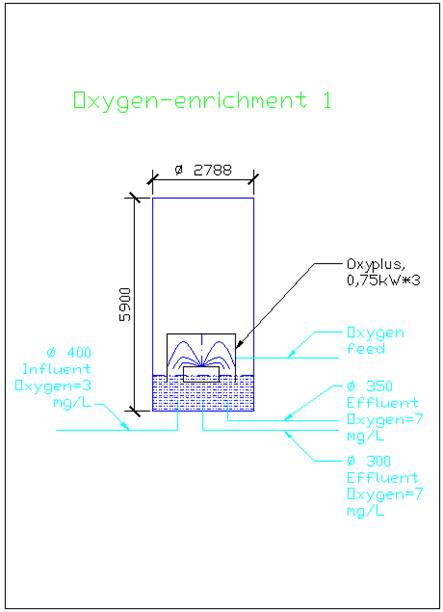

Рис. 5: Схема установки аэраторов
В данном конкретном случае из резервуара создать классический оксигенатор не представляется возможным, т. к. напор воды очень слаб и ее не возможно самотеком подать в верхнюю часть резервуара. Кроме того, герметизация резервуара для создания в нем среды обогащенной кислородом, слишком дорогостоящая.
Поэтому было принято следующее не стандартное решение:
· Предлагается внутри резервуара (См. Рис. 5) разместить два аэратора, плавающих на поверхности воды. Аэратор (См. Рис. 16) в верхней своей части имеет специальную смесительную камеру (в виде перевернутого купола), в которую подается газообразный кислород под давлением. Интенсивность процесса насыщение воды кислородом достигается путем механической аэрации воды в кислородной среде.
Насыщение воды кислородом происходит внутри двух аэраторов, помещенных в резервуар, в которых происходит совмещение двух процессов – дегазации воды от углекислого газа (часть газовой смеси выходит из его купола через специальный спускной клапан) и оксигенации воды. Применение данного типа аэраторов позволяет получить значительную экономию кислорода и не требует проведения работ по дополнительной герметизации резервуара, а также обеспечивает полную безопасность при повышении давления подаваемого кислорода за счет конструктивных решений, примененных в данном типе аэраторов.
Для удобства работы с аэраторами, а также их установки предполагается уменьшить высоту резервуара до 2,5 метров (См. Рис. 6).
В данный резервуар можно разместить три таких аэратора. Поэтому, если в будущем потребуется увеличить концентрацию кислорода в воде для повышения плотности посадки рыбы в бассейнах, а значит и производительности фермы, то можно установить третий аэратор (См. Рис. 14).

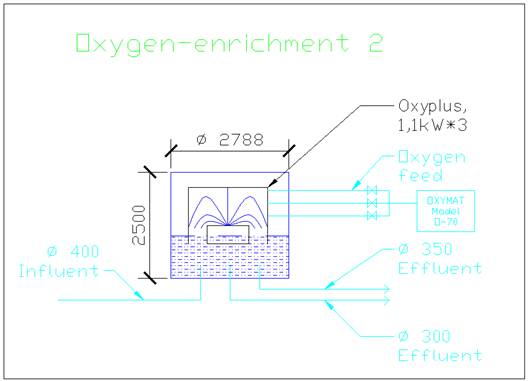

Рис. 6: Модификация резервуара и подключение генератора кислорода

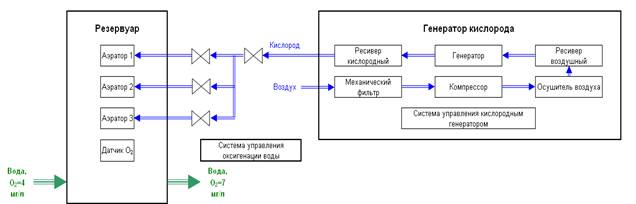

Рис. 7: Блок схема системы оксигенации воды
· Выработка кислорода осуществляется генератором кислорода, установленного на втором этаже инкубационного цеха (См. Рис. 15, Рис. 8). Все узлы генератора кислорода разнесены друг относительно друга, чтобы обеспечить удобство обслуживания и уменьшить нагрузку на панели перекрытия второго этажа. Генератор кислорода производит кислород и накачивает его в кислородный ресивер. При достижении заданного давления кислорода в ресивере 4 бар, кислородный генератор отключается, а затем включается, когда давление упадет ниже 4 бар.

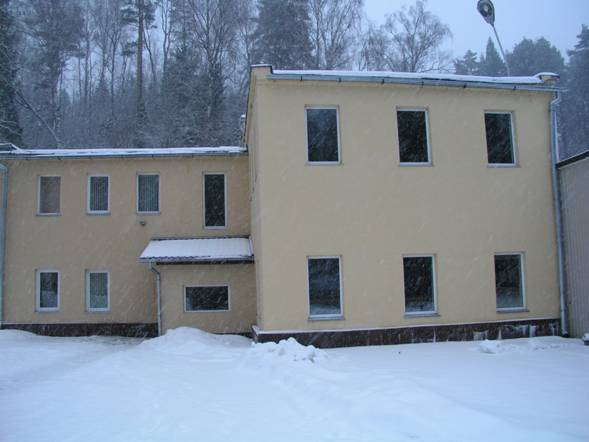

Рис. 8: Вид главного здания с фасада

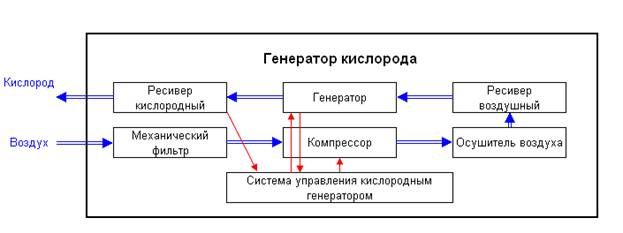

Рис. 9: Блок схема генератора кислорода и системы управления генератором
· Система управления генератором кислорода работает следующим образом. При включении (первый раз) генератора кислорода происходит производство кислорода и его накопление в кислородном ресивере. При достижении давления 4 бар система управления отключает компрессор и включает его при снижении давления в кислородном ресивере. Кроме того она управляет процессом производства самого кислорода. В производстве кислорода используются два герметичных цилиндрах, в которых происходит абсорбция углекислого газа и азота. На выходе получается кислород с чистотой 90%. При насыщении наполнителя абсорбированными газами, система управления запускает обратный процесс и наполнитель освобождается от накопившихся в нем газов.
По медным трубопроводам кислород под давлением 4 бар подается внутрь аэраторов через краны, где и происходит процесс насыщения воды кислородом.

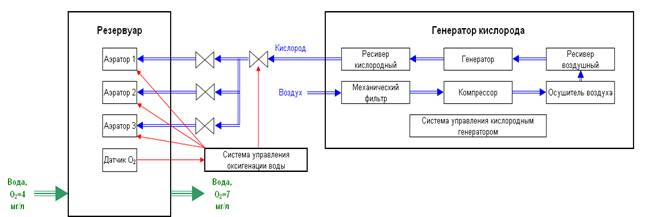

Рис. 10: Блок схема работы системы управления оксигенации воды
Система управления представляет собой контролер, который включает или выключает аэраторы и клапан подачи кислорода к ним. Информацию о включения и выключение контролер получает от датчика кислорода установленного в резервуаре. В контролере устанавливаются два уровня концентрации кислорода в воде. Например, при концентрации кислорода в воде 6 мг/л происходит включение, а при 7 мг/л выключение. Минимальный и максимальный уровни концентрации кислорода в воде определяются технологом и задаются задатчиком вручную.
2.3 Список оборудования
№ | Наиме-ние | Код/Тип | Кол-во шт. | Цена/ед. | Общая цена | Цена с ПВН 18% | Дата получения цены |
1. | Аэратор | Oxyplus 0,75 | 2 | 07.03.2006 | |||
2. | Генератор кислорода, 4,3 кг/ч, 90% | Oxymat Model O-70 ver. 1 | 1 | 19.05.2006 | |||
3. | Труба, м | Медная, ø15 мм, Р=6 бар | 40 | 20.06.06 | |||
4. | Фитинги и запорная арматура | комплект | 1 | ||||
5. | Дизель-генератор, P=12,8 кВт | T16K, "SDMO" | 1 | 22.06.06 | |||
6. | Система контроля концентраций кислорода в воде | Oxygen 1, “Akva Agro” | 1 | 21.06.06 | |||
Итого: | € |
Цены указаны в евро.
Цены на оборудование, приборы и материалы могут меняться у поставщиков и производителей.
Установка оксигенации может быть оснащена дополнительными приборами контроля и системами по выбору заказчика.
В список оборудования не включена стоимость оборудования для обеспечения электроснабжения установки.
Цены указаны без доставки и монтажа.
2.4 Перечень необходимых работ
1) Промежуточный резервуар:
a) Проведение работ по уменьшению высоты цилиндрической части резервуара с 6000 мм до 2500 мм.
b) Проведение работ по реконструкции крыши резервуара с созданием в нем люка размером 1400х1400 для загрузки, выгрузки и обслуживания аэраторов.
2) Электротехнические работы:
a) Проведение работ по реконструкции электрощита с учетом подсоединения нового оборудования мощностью 9,9 кВт и резервного дизель генератора с автоматическим пуском в случае отключения постоянного электроснабжения.
b) Проведение электромонтажных работ по подключению генератора кислорода и трех аэраторов.
3) Установка генератора кислорода:
a) Проведение работ по монтажу оборудования генератора кислорода на втором этаже малькового цеха.
4) Работы по монтажу трубопровода подачи кислорода:
a) Проведение работ по монтажу трубопровода диаметром 15 мм с установкой на нем гребенки с запорной арматурой для подключения трех аэраторов.
3 Теоретический расчет работы системы оксигенации
Для расчета работы системы оксигенации было проведено математическое моделирование поведения всех основных газов растворенных в воде и поступающих в аэратор. Рассчитано динамическое равновесие, которое установиться между четырьмя газами внутри аэратора. На основание этого вычислена концентрация газов растворенных в воде на выходе из аэратора.
Для произведения таких расчетов мы была использована программа, разработанная г-ном называемая: «Программа для расчетов оксигенации в модели для 4-х газов». Подробное описание программы и примеры расчета оксигенаторов можно посмотреть здесь: http://www. catfish. lv/test/download. htm

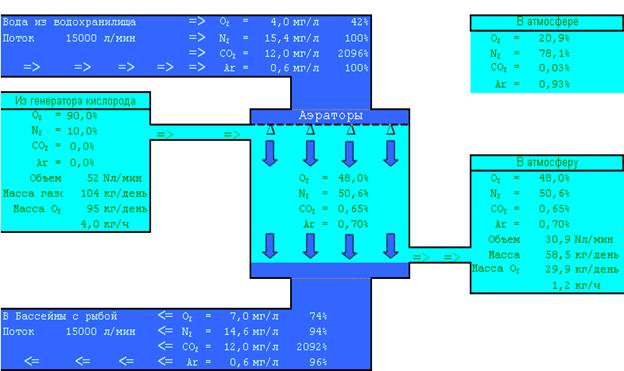

Рис. 11: Расчет концентрации газов везде
На Рис. 11 показан расчет распределения четырех газов, а именно кислорода, азота, углекислого газа и аргона, в поступающей в резервуар воде; в воде выходящей из аэратора; в атмосфере; в генераторе кислорода; в внутри аэратора.
Итак, в аэраторы поступает вода из водохранилища объемом 900 м3/ч = 15000 л/мин. Концентрация основных четырех газом в воде было заданно следующим:
· кислорода 4 мг/л, что соответствует 42% от насыщенного состояния при температуре 18 °С и нормальным атмосферным давлением.
· азота 15,4 мг/л, что соответствует 100% насыщение, т. к. предполагаем, что в водохранилище нет потребление или выделения газообразного азота.
· аргона 0,58 мг/л, что соответствует 100% насыщение, т. к. предполагаем, что в водохранилище нет потребление или выделения газообразного аргона.
· углекислого газа 12,0 мг/л, что соответствует 2096% насыщения. Такая концентрация типична для водоемов в которых активно размножаются высшие и низшие растения.
Теперь в аэраторы начинаем подавать кислород с чистотой 90% (молярная концентрация газа). Предположим, что оставшиеся 10% занимает азот. Всего в аэраторы подается 104 кг/день газов (кислород + азот), из них кислорода 95 кг/день или 4 кг/ч.
Распределение всех четырех газов в атмосфере также дано на Рис. 11.
В аэраторе происходит следующие процессы:
1. Парциальное давление кислорода в аэраторе (116 mmHg) выше парциального давления кислорода в воде (66 mmHg), поступающей в аэратор. Избыточное давление приводит к тому, что кислород начинает переходить в аэраторе в находящуюся в нем воду.
2. Парциальное давление азота в аэраторе (548 mmHg) ниже парциального давления кислорода в воде (581 mmHg), поступающей в аэратор. Избыточное давление приводит к тому, что азот начинает переходить из воды в газовую среду аэратора. Тем самым концентрация азота в воде уменьшается, что снижает риск возникновения газопузырьковой болезни у рыб по причине избыточной концентрации азота.
Распределение газов в системе:
Название газов | Концентрация газа в генераторе кислорода, % | Концентрация газов в воде, мг/л | Концентрация газов в аэраторе, % | Концентрация газов в воде после аэратора, мг/л |
O2 | 90,0% | 4,0 | 48,0% | 7,0 |
N2 | 10,0% | 15,4 | 50,6% | 14,6 |
CO2 | 0,0% | 12,0 | 0,65% | 12,0 |
Ar | 0,0% | 0,6 | 0,70% | 0,6 |
Закон сохранения массы для кислорода выглядит следующим образом: кислорода в аэраторы поступает 3,95 кг/ч, всего газа (кислород + азот) 4,3 кг/ч или 3,1 Nм3/ч. В воде растворяется кислорода 2,7 кг/ч. Через выпускное отверстие выходит 1,25 кг/ч кислорода. Всего газов (O2+ N2+ CO2+ Ar) выходит через выпускное отверстие 2,4 кг/ч. КПД работы аэратора по кислороду составляет 68%.
Рассмотрим параметры аэратора. Аэратор характеризуется величиной называемой стандартная эффективность (Standard aeration efficiency SAE), эта величина показывает количество кислорода переведшего в воду на единицу энергии (кг О2/kW*h) при стандартных условиях. Стандартные условия: концентрация О2 в воде 0 мг/л, температура воды 20 °С, атмосферное давление 760 mmHg. Далее существуют формулы для пересчета производительности аэратора на реальные условия при которых он будет работать. Этот параметр называется field aeration efficiency FAE. Эти параметры дают возможность сравнивать эффективность работы разных аэраторов от разных производителей. Выбранный нами аэратор имеет SAE 1,2 кг О2/kW*h. Это обычная эффективность поверхностных, механических аэраторов.
Формула 1
,
где FAE – эффективность аэрации при реальных параметрах воды (кг О2/kW*h),
SAE – Эффективность аэрации при стандартных условиях, равна 1,2 кг О2/kW*h
Т – температура воды °С, равна 18 °С.
С* - концентрация насыщения кислорода при реальных параметрах воды. При наших условиях она составляет 9,5 мг/л. Эта величина подсчитана с помощью программы «Программа для расчетов оксигенации в модели для 4-х газов».
С – концентрация кислорода в воде, которую необходимо получить, равна 7 мг/л.
Тогда получаем, что FAE равна 31%. Это верно если не использовать кислород, а использовать воздух. Значит, чтобы обеспечить закачку 2,7 кг/ч кислорода, нам нужна суммарная мощность нескольких таких аэраторов.
Формула 2
Если мощность одного аэратора составляет 0,75 kW, то нам было бы необходимо установить 10 шт. аэраторов. Для такого количества аэраторов у нас нет места.
Рассмотрим ситуацию, когда мы заставим работать аэраторы в кислородной среде (См Формула 1). В ней измениться С*, которая теперь станет 21,9 мг/л. Поэтому нам потребуется мощность 1,2 kW. Чтобы быть уверенным в достижении заданных параметров нам нужно поставить два таких аэратора.
Полный расчет концентрации газов:

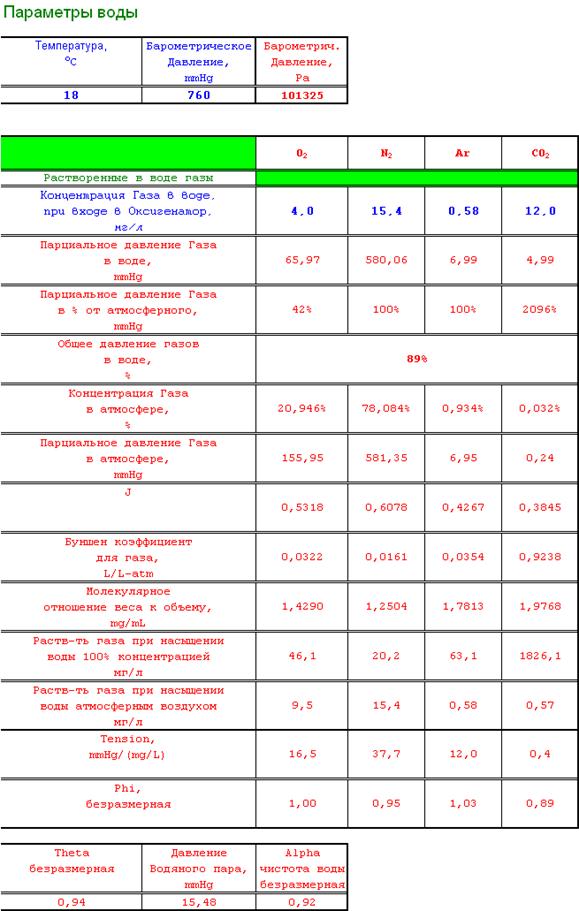

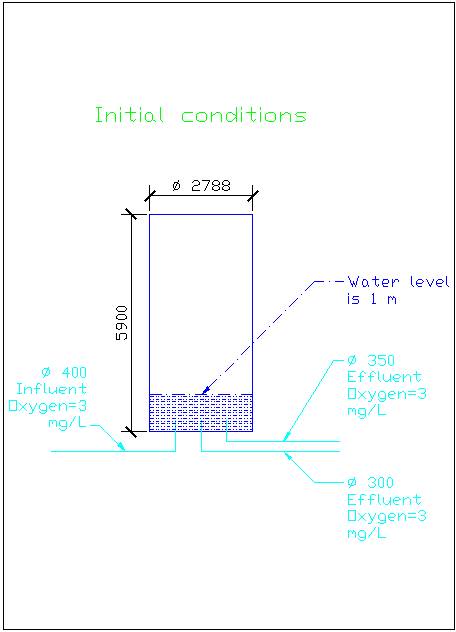

Рис. 12: Начальные условия

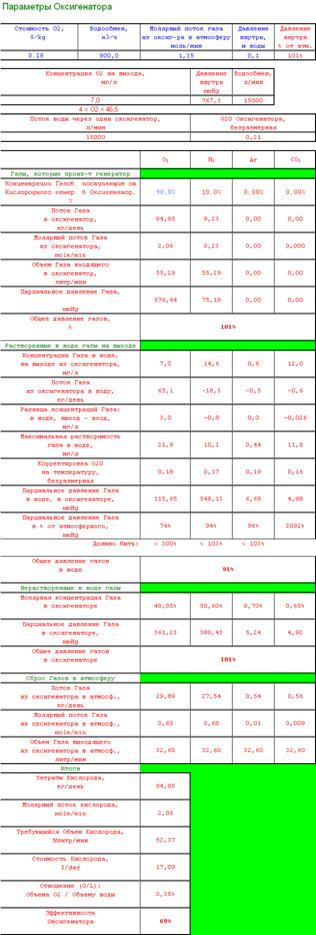

Рис. 13: Математическое решение по программе г-на
4 Сборка установки оксигенации
4.1 Описание узлов системы оксигенации
Установка состоит из следующих компонентов:
- аэраторов;
- генератора кислорода;
- трубной системы подачи кислорода в аэраторы;
- приборов контроля и управления содержания кислорода в воде;
- дизель электрогенератора;
Блок схема работы элементов установки оксигенации дана на Рис. 7.
1. Аэраторы, 2 шт. | ||
1.1 Габаритные размеры и технические характеристики аэратора: | ||
1.1.1 длина | см | 100 |
1.1.2 ширина | см | 105 |
1.1.3 высота | см | 120 |
1.1.4 вес | кг | 50 |
1.1.5 потребляемая мощность | кВт/час | 1,1 |
2. Кислородная установка 1 шт. | ||
2.1 комплектность: Компрессор, осушитель воздуха, ресивер для воздуха, воздушный фильтр, генератор, ресивер для кислорода. | ||
2.2 Весовые характеристики компонентов кислородной установки | ||
2.2.1 компрессор + осушитель воздуха + ресивер для воздуха | кг | 200 |
2.2.2 воздушный фильтр | кг | 30 |
2.2.3 генератор | кг | 250 |
2.2.4 ресивер для кислорода | кг | 110 |
2.3 Общая потребляемая мощность установки | кВт/час | 6,6 |
2.4 Производительность генератора кислорода | кг/час | 4,3 |
3. Дизель электрогенератор |
3.1 Габаритные размеры и технические характеристики: | ||
3.1.1 длина | см | 140,5 |
3.1.2 ширина | см | 71,5 |
3.1.3 высота | см | 105,3 |
3.1.4 вес | кг | 427 |
3.1.5 мощность | kVA | 16 |
4.2 Схемы размещения компонентов системы

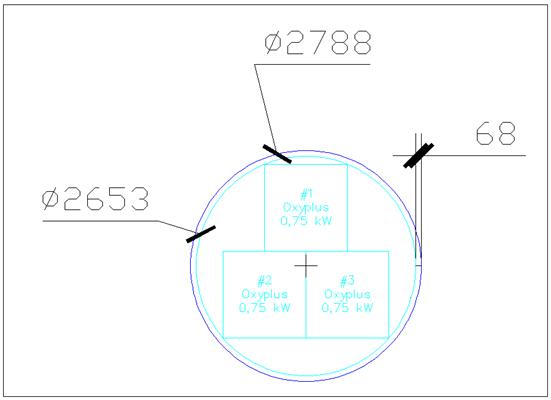

Рис. 14: Схема размещения аэраторов внутри резервуара. Вид сверху.
Схема размещения аэраторов в промежуточном резервуаре представлена на Рис. 14. В резервуаре можно разместить на один аэратор больше чем требуется для выполнения данного технического задания. Описание аэратора см. 3.3.1.

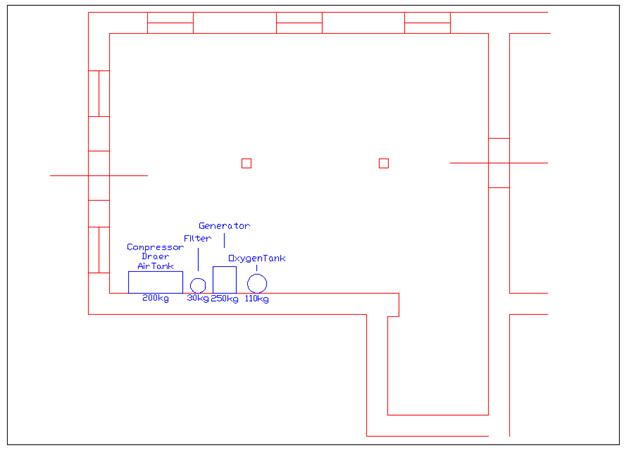

Рис. 15: Схема расстановки составных частей генератора кислорода
Схема расстановки частей генератора кислорода в помещение на втором этаже инкубационного цеха представлена на Рис. 15. Описание генератора кислорода см. 3.3.2.
4.3 Описание и технические характеристики компонентов
4.3.1 Аэраторы
Рис. 16: Общий вид аэратора
Выбранный тип аэратора относится к поверхностно-механическим аэраторам, в котором процесс насыщения воды кислородом происходит за счет разбрызгивания воды внутри замкнутой конусообразной камеры, куда подается чистый кислород из генератора кислорода. Для увеличения скорости насыщения воды кислородом, которая возрастает с увеличением площади контакта между водой и кислородом внутри камеры размещена специальная загрузка, позволяющая увеличить поверхность соприкосновения подаваемой воды с кислородом за счет разбрызгивания потока воды на капли. В аэраторе имеется выпускной клапан, через который выводятся азот и другие газы с минимальной потерей кислорода. Даная система позволяет насыщать воду кислородом с большой интенсивностью. Это происходит потому, что применение технического кислорода, в котором содержится около 90% кислорода, при давлении, равном атмосферному, равновесное насыщение воды вырастет в 4,5 раза за счет увеличения парциального давления кислорода.
Корпус и поплавки аэратора выполнены из синтетических материалов, а корпус насоса, крепежные детали и основание из нержавеющей стали, поэтому аэратор неподвержен коррозии и имеет небольшой вес.
Для достижения оптимального режима работы уровень воды в резервуаре не должен быть меньше 0,7 метра.
В резервуар устанавливаются три аэратора, один из которых резервный и может быть дополнительно подключен в случае резкого снижения уровня кислорода в воде. С целью обеспечения более легкого обслуживания и установки аэраторов рекомендуем уменьшить высоту резервуара до 2,5 м. Схема установки аэраторов внутри резервуара показана на Рис. 14.
Технические характеристики аэратора:
Минимальный уровень воды в водоеме - 0,7 м.
Расход воды через аэратор - 150 м3/ч.
Максимальное количество О2, подаваемое в аэратор - 25 л/мин или 1,5 м3/ч.
Мощность электродвига,75 кВт.
Потребляемая мощность - 1.1 кВт.
Размер [Д*Ш*В] - 100*105*120 см.
Вес – 50 кг.
Критерием выбора данного аэратора явилось возможность подачи кислорода непосредственно в аэратор, его надежность, экономичность и безопасность.
4.3.2 Генератор кислорода
Рис. 17: Общий вид генератора кислорода на транспортируемом поддоне
Генератор кислорода предназначен для получения кислорода из воздуха путем его разделения на кислород и азот. В основу разделения положен принцип пропускания воздуха через молекулярное сито – абсорбирующий материал, получаемый из кристаллических неорганических материалов. Этот материал абсорбирует из воздуха азот, пропуская кислород. Когда сорбент насыщается молекулами азота, его нужно регенерировать. Продуктом процесса является кислород, имеющий чистоту 90%, а образующийся в процессе азот, вода и углекислый газ выпускается в атмосферу через газоотвод.
Рекомендуется установить генератор кислорода фирмы Oxymat, работающий по технологии вибрационной абсорбции под давлением (английская аббревиатура – PSA).
Рекомендуемая марка генератора кислорода OXYMAT O – 70 ver. 1.
Технические параметры:
Чистота кислорода - 90%.
Производительность - 4,3 кг/ч или 3,3 Nm3/h.
Давление – 4,0 бар.
Вес генератора кислорода с компрессором - 590 кг.
Потребление электроэнергии:
OXYMAT - 0,1 кВт.
Компрессор - 6,5 кВт.
Всего - 6,6 кВт.
Минимальные габариты при установке в помещении (Длина х Ширина х Высота) [ см ]:
Компрессор - 142*58*128.
Фильтр - 40*40*130.
Генератор кислорода - 60*70*185.
Емкость – 50*50*171.
Схема расстановки элементов генератора кислорода и компрессора дана на Рис. 15: Схема расстановки составных частей генератора кислорода.
Генератор кислорода должен работать при температуре от +10 °С до +40 °С. Используемый воздух также должен иметь температуру от +10 °С до +40 °С. Отработанный генератором газ содержит только 8÷12% кислорода, поэтому он должен быть выведен наружу из помещения, для чего помещение должно быть хорошо вентилируемо.
4.3.3 Электроснабжение

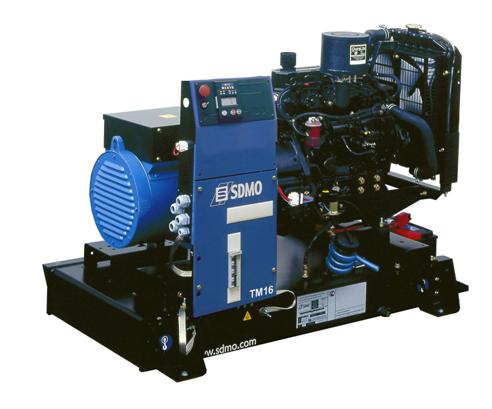

Рис. 18: Дизель электрогенератор
Для обеспечения установки оксигенации должно быть подведено напряжение 0,4 кВт, мощность 12 кВт.
Потребителями электроэнергии являются генератор кислорода и компрессор общей мощностью 6,6 кВт и три аэратора общей мощностью 3,3 кВт.
Установка должна быть подключена к надежному источнику электроснабжения. На случай отключения необходимо предусмотреть резервный источник питания, например, дизельгенератор с автоматическим запуском, мощностью не менее 12 кВт. (См Рис. 18: Дизель электрогенератор Французской фирмы SDMO, 400/230 В, двигатель от Mitsubishi, генератор от Mecc Alte.
Технические характеристики дизель электрогенератора:
Мощность - 16 kVA.
Размер [Д*Ш*В] – 140,5*71,5*105,3 см.
Вес – 427 кг.
Рис. 19: Установочные габариты дизель электрогенератора
5 Список иллюстраций
Рис. 1 Распределительный резервуар. 3
Рис. 2: Цех для выращивания рыбы.. 4
Рис. 3 Схема подключение резервуара. 5
Рис. 4 Схема работы классического оксигенатора. 6
Рис. 5: Схема установки аэраторов. 7
Рис. 6: Модификация резервуара и подключение генератора кислорода. 8
Рис. 7: Блок схема системы оксигенации воды.. 8
Рис. 8: Вид главного здания с фасада. 9
Рис. 9: Блок схема генератора кислорода и системы управления генератором.. 9
Рис. 10: Блок схема работы системы управления оксигенации воды.. 10
Рис. 11: Расчет концентрации газов везде. 13
Рис. 12: Начальные условия. 16
Рис. 13: Математическое решение по программе г-на 17
Рис. 14: Схема размещения аэраторов внутри резервуара. Вид сверху. 19
Рис. 15: Схема расстановки составных частей генератора кислорода. 20
Рис. 16: Общий вид аэратора. 20
Рис. 17: Общий вид генератора кислорода на транспортируемом поддоне. 21
Рис. 18: Дизель электрогенератор. 23
Рис. 19: Установочные габариты дизель электрогенератора. 23
6 Оглавление
1 Описание проекта. 2
1.1 Цель проекта, техническая характеристика системы оксигенации воды и связь ее компонентов 2
1.2 Техническое описание установки оксигенации. 3
1.3 Список оборудования. 11
1.4 Перечень необходимых работ. 12
2 Теоретический расчет работы системы оксигенации. 13
3 Сборка установки оксигенации. 18
3.1 Описание узлов системы оксигенации. 18
3.2 Схемы размещения компонентов системы.. 19
3.3 Описание и технические характеристики компонентов. 20
3.3.1 Аэраторы.. 20
3.3.2 Генератор кислорода. 21
3.3.3 Электроснабжение. 23
4 Список иллюстраций. 24
5 Оглавление. 25
[1] С учетом работы 12 часов в сутки, т. е. только в ночное время.
