Сообщения печатаются на принтере в формате:
БЛx чч:мм:сс/ддмм ххххххххххххххх
Пример выводимых на принтер сообщений приборов БЛ0, БЛ1, БЛ2, БЛ3 с конечным текущим временем 15 ч. 14 мин. 58 сек. и текущей датой 28 апреля 2001 г.
БЛ0 15:14:58/2804 ШС N01 НОРМА
БЛ0 15:14:57/2804 ШС N02 ОБРЫВ
БЛ0 15:14:56/2804 ШС N03 ЗАМЫК.
БЛ0 15:14:55/2804 ШС N04 ПОЖАР
БЛ1 15:14:52/2804 ВСКРЫТ
БЛ1 15:14:51/2804 ЗАКРЫТ
БЛ1 15:14:50/2804 ПИТ. НИЖЕ НОРМЫ
БЛ1 15:14:49/2804 ПИТАНИЕ В НОРМЕ
БЛ2 15:14:48/2804 НЕТ СВЯЗИ
БЛ2 15:14:47/2804 ЕСТЬ СВЯЗЬ
БЛ2 15:14:46/2804 НЕТ 220В
БЛ3 15:14:45/2804 ЕСТЬ 220В
БЛ3 15:14:44/2804 ВЗЯТИЕ N01
БЛ3 15:14:43/2804 СНЯТИЕ N02
Для выхода из режима нажать и удерживать не менее 2-х секунд клавишу [
].
9 Свидетельство о приемке
 |
Прибор «Каскад-68» ААЗЧ.425513.001 версия программы kas2 соответствует техническим условиям ТУ У 25499704.001-2000 и признан годным для эксплуатации. Заводской номер прибора указан в правом верхнем углу на титульной странице. | Дата выпуска, штамп ОТК: |
10 Свидетельство о перепроверке
Прибор, находящийся на складе ПКПФ «Тирас» более 6 месяцев, подлежит перепроверке.
Дата перепроверки ______________
Представитель ОТК предприятия ____________ М. П.
11 Гарантии изготовителя (поставщика)
 |
Предприятие-изготовитель гарантирует соответствие прибора требованиям технических условий при соблюдении потребителем условий эксплуатации, транспортирования, хранения, установленных техническими условиями предприятия-изготовителя. Устанавливается срок гарантии - 24 месяца с даты выпуска или даты перепроверки прибора.
12 Сведения о ремонтах
 |
Ремонт прибора осуществляется предприятием-изготовителем. Бесплатно производится ремонт приборов, в которых не истек срок гарантии и которые эксплуатировались в соответствии с эксплуатационной документацией на прибор. На ремонт прибор высылается предприятию-изготовителю с письмом, в котором должны быть указаны:
- характер неисправности;
- место установки прибора;
- контактный телефон и контактное лицо по вопросам ремонта.
13 Перечень монтажных и запасных частей
|
Таблица 5
Наименование | Количество |
Резистор 491-3кОм ±1% | 21 |
Резистор 491-180 Ом ±1% | 1 |
Светодиод L53HD | 1 |
Предохранитель ВП2Б-1-0,5А | 1 |
14 Перечень запасных частей для среднего ремонта
|
Таблица 6
Наименование | Количество |
Трансформатор Ttm 50/v17p | 1 |
Микросхема PIC16C77/F77 (kas2) | 1 |
Транзистор BC817 | 2 |
Диод LL4448 | 2 |
15 Сведения о сертификации
|
13.1 Прибор приемно-контрольный охранно-пожарный ППКОП "Каскад-68" соответствует требованиям государственных стандартов и имеет сертификат соответствия №UA1.018.0010722-05 от 01.01.2001 срок действия до 08.09.2009. Государственный центр сертификации СОН, 252601, г. Киев-1, .
13.2 Система Управления Качеством ПКПФ «Тирас» сертифицирована в Системе сертификации УкрСЕПРО на соответствие ДСТУ ISO 9001-2001. Сертификат № UA2.011.1261 от 01.01.2001 г. срок действия до 08.09.2009 г.
Приложение А
Габаритные и установочные размеры прибора
Приложение Б

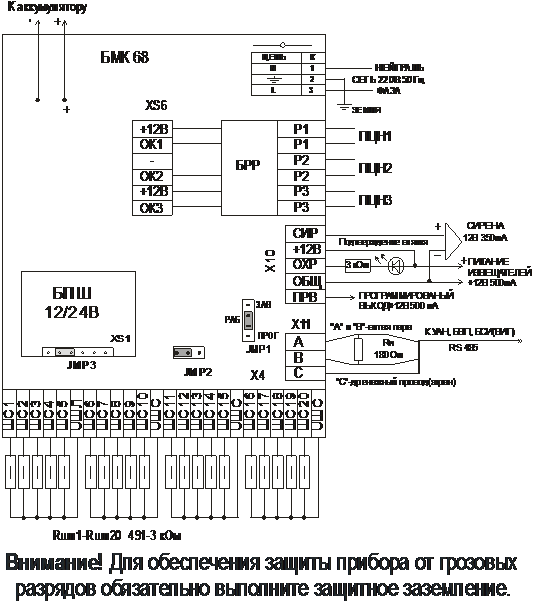

Схема электрическая подключения
Приложение В
Схемы подключения извещателей
|
Из за большого объема этот материал размещен на нескольких страницах:
1 2 3 4 5 6 |
