Тиристоры SCR

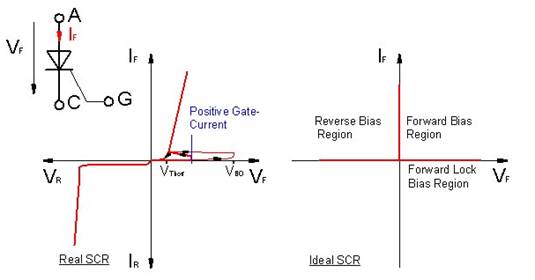

Тиристоры (SCR - кремниевые управляющие выпрямители) - просто переключаемые диоды. Пока они не включены (возбуждены), они не проводят. Как только они включены, они не могут быть выключены снова до поставки напряжения. Как только тиристоры включены, они ведут себя как диоды.
Когда определенное напряжение VB0 достигнуто между анодом и катодом (A-C), это также вызывает открытие тиристора. Это "нулевое напряжение открытия", возможно, не происходит в течение каждого цикла. Тиристор может также быть включён крутым градиентом напряжения du/dt.
Тиристоры открываются через управляющий импульс, который подаётся между затвором (G) и катодом (C).
Методы открытия управляемых “ключей”
Тиристоры открываются через управляющий импульс. Этот управляющий импульс включает тиристоры так, чтобы они проводили. Их угол фазы должен быть в состоянии изменяться относительно основной фазы, чтобы достигнуть желательного выходного напряжения, например. Управляющий импульс открытия может быть сгенерирован при помощи простых элементов времени или более сложными средствами, включая микроконтроллеры.
Простой элемент времени (таймер) – нужен, если, например, нужно выходное напряжение от простой цепи выпрямителя (M1) с постоянной нагрузкой и входным напряжением. Элемент задерживает импульс триггером, превращающий его в положительную полуволну после нулевого перехода входного напряжения.
Если тиристоры должны быть открыты мостовой схемой или если высокие напряжения должны быть переключены, то изоляция контроля нагрузки должна быть выполнена. Например, верхние ключи и более низкие ключи мостовой схемы не могут быть открыты тем же самым потенциалом. Так как только импульс триггера необходим, изоляция может быть выполнена, используя простой трансформатор.
При помощи сигнала микроконтроллера цепь триггера может быть похожа на следующее:
Цепь триггера связана с управляющим компонентом (микроконтроллером) через терминал связи S. На выходе цепи находятся терминалы для сигнала катода (C) и затвора (G).
