11.4.3. По ремонту участков трубопровода.

11.4.3.1. Указываются участки трубопровода, подлежащие сплошной замене, и их суммарная протяженность.

11.4.3.2. Указывается ориентировочный процент выбраковки труб при ремонтных работах по изоляции и потребность в новых трубах.

11.4.4. В разделах 11.4.111.4.3 указываются объемы, очередность и сроки ремонтных работ.

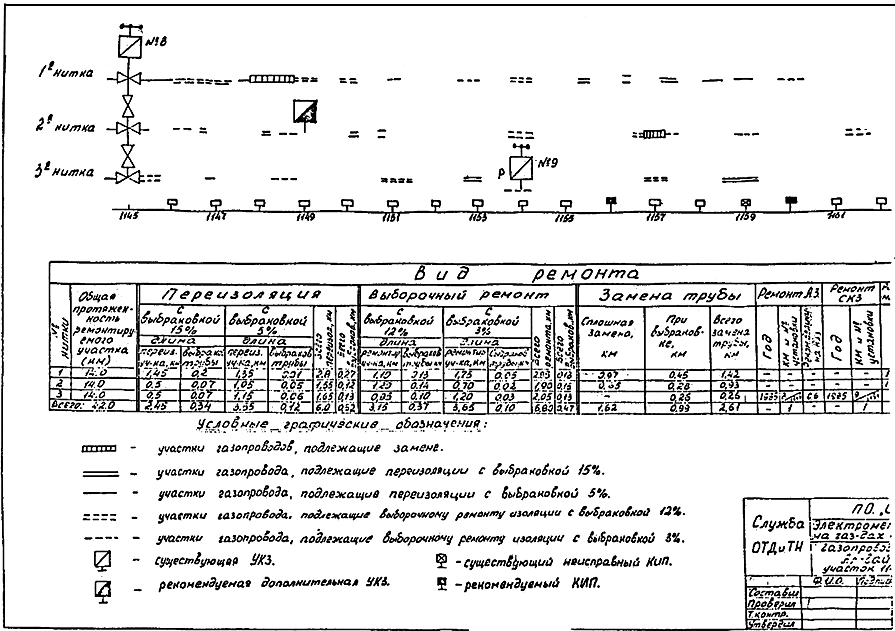

11.4.5. Составляется в принятых графических обозначениях "Схема и таблица рекомендуемых капитального и выборочного ремонтов и совершенствования электрозащиты трубопровода" (Приложение 10).

11.4.6. Дается перечень использованной литературы.

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Технология предремонтного обследования состояния магистральных газопроводов в условиях почвенной коррозии. - ПО "Союзоргэнергогаз".

2. Томашов коррозии и защиты металлов от коррозии.

3. , , Шувалов по защите подземных металлических сооружений от коррозии. - Л.: Недра, 1975. - 224 с.

4. #M12293 0 1200003056 2995255307 3464 1427463238 3608664069 4 892031535 434615875 4294967294Инструкция по отбраковке труб при капитальном ремонте линейной части магистральных газопроводов#S. - Мингазпром. - М.: 1982.

5. ГОСТ 9.015-74. Подземные сооружения. Общие технические требования.

6. #M12291 901711179ГОСТ 25812-83#S. Трубопроводы стальные магистральные. Общие требования к защите от коррозии.

7. Типовая методика электрометрического обследования ЭХЗ подземных изолированных газопроводов (проект). - Киев: ВНИПИтрансгаз, 1980.

8. Пособие по электрометрическим измерениям, применяемым при комплексном обследовании состояния подземных магистральных трубопроводов. - ПО "Союзоргэнергогаз".

9. , и др. Методы контроля и измерений при защите подземных сооружений от коррозии. - М.: Недра, 1978.

10. Повышение эффективности электрохимической защиты подземных трубопроводов от почвенной коррозии: Сб. научн. трудов. - М.: ВНИИСТ, 1986.
