Шиномонтажный стенд GT200A.

Шиномонтажная установка

Руководство по эксплуатации

Алфавитный указатель Страница

1.  введение

2.  техника безопасности

3.  Предупреждающие ярлыки и их местоположение

4.  Технические характеристики

5.  Транспортировка

6.  Распаковка

7.  Требования к рабочему месту

8.  Местоположение и установка

9.  Пневматическое и электрическое соединение

10.  Проверка

11.  Демонтаж борта покрышки

12.  Демонтаж шины

13.  Монтаж шины

14.  Накачивание шины

15.  Транспортировка

16.  Техническое обслуживание

17.  Устранение неисправностей

18.  Схема взрывной накачки

19.  Список запасных частей

20.  Пневматическая схема

21.  Электрическая схема

Предупреждение

Внимательно прочитайте данное руководство перед установкой и эксплуатацией оборудования. Оно необходимо для обеспечения безопасного использования и обслуживания оборудования. Сохраните данное руководство, с тем, чтобы оператор мог обратиться к нему в любое время.

1.Введение:

Применение: полуавтоматическая шиномонтажная установка предназначена для демонтажа/монтажа шин.

Внимание: используйте строго по назначению, не используйте для других целей. Производитель не несет ответственность, если оператор получил травмы вследствие несоблюдения данной инструкций.

2. Правила безопасности:

Пользоваться данным оборудованием может только специально обученный и квалифицированный персонал. Любые модификации оборудования, произведенные без согласия производителя, могут привести к неисправности и повреждению оборудования, в этом случае производитель может отменить гарантийный срок. Если какие-либо части повреждены по какой-то причине, замените их на запасные части из списка. (Внимание: гарантийный срок - один год после продажи).

НЕ нашли? Не то? Что вы ищете?

3. Предупреждающие ярлыки и их местоположение:

01. Не кладите руки под монтажную головку во время работы

02. Не кладите руки между кулачками во время работы

03. Не кладите руки на борт покрышки во время демонтажа

04. Убедитесь в том, что система обеспечена хорошим заземлением

05. Не ставьте стопы между лопатой отжима и телом во время работы

06. Предупреждающие инструкции

07. Осторожно, воздушный компрессор, будьте внимательны

4.Технические характеристики.

Наружный зажим 10'' ~ 17''

Внутренний зажим 12'' ~ 20'' (Рабочее давление воздуха 8-10 бар)

Макс. диаметр колеса 38'' (960 мм)

Макс. ширина колеса 13'' (330 мм)

Силы взрывной накачки с 1 Мра давление воздуха 2500кг

Максимальное рабочее давление 8-10 бар

Электропитание 110В (1ф)/220В(1ф)/380В(3ф)

Мощность двигателя: 1,1кВ(1,5л. с.)/0,75кВ(1л. с.)

Макс. момент вращения

монтажного стола 1078 Н*м (110 Кгм)

Габаритные размеры 96х76х88 мм

Уровень шума < 75 дБ

4. Транспортировка:

Транспортировка оборудования осуществляется при помощи погрузчика с вилами, при этом вилы должны быть расположены, как показано на рис.1

6. Распаковка:

Вытащите гвоздь, который прикреплен к табличке с откидным захватным устройством, снимите упаковку и пластиковый чехол. Распаковав оборудование, убедитесь в наличии всех деталей, которые перечислены в перечне запчастей. При отсутствии или поломке какой-либо детали немедленно свяжитесь с изготовителем или дилером.

7. Требования к рабочему месту.

Выберите рабочее место в соответствии с правилами безопасности. Присоедините источник электропитания и компрессор в соответствии с руководством, на рабочем месте должен быть оборудован кондиционер; для того, чтобы оборудование эффективно работало, необходимо оставить пространство между ним и стеной как показано на рисунке 2. Если оборудование устанавливается на улице, то оно должны быть защищено навесом от дождя и солнца.

Предупреждение: оборудование с двигателем не должно работать во взрывоопасной атмосфере.

8. Местоположение и установка:

1. Отвинтите снизу гайки, установите оборудование и вращайте его с помощью горизонтальной линейки. Закрепите оборудование винтами. Убедитесь, что система оснащена хорошей цепью заземления. И есть система по предупреждению заноса.

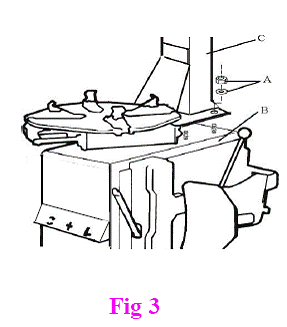

2. Отвинтите гайку А на корпусе В как показано на рисунке 3.

Поднимите колонку С, установите ее на корпус при помощи гайки А через болт на корпусе В. Если колонка шатается, немедленно завинтите ее. В противном случае, шина может повредиться.

9. Пневматическое и электрическое соединение:

Внимание:: перед установкой проверьте, чтобы электропитание соответствовало техническим параметрам оборудования.

Внимание: все работы по подключению электропитания должны производиться исключительно квалифицированным персоналом.

Присоедините систему подачи сжатого воздуха через разъем, который находится на задней стороне оборудования. Электросеть, подсоединенная к оборудованию, должна иметь плавкие предохранительные пробки, имеющие хорошую цепь заземления. Установите автомат защиты сети, ток 30 А.

Примечание: оборудование не комплектуется с сетевым штепселем. Пользователь должен подсоединить штепсель, рассчитанный на ток не менее 16А, или подсоединить аппарат непосредственно к сети.

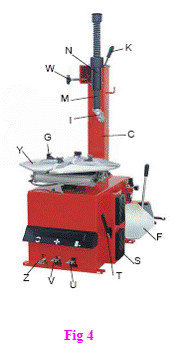

10. Проверка (рис 4):

Нажмите на обратную педаль (Z), чтобы повернуть поворотный стол по часовой стрелке.

Приподнимите обратную педаль (Z),чтобы повернуть поворотный стол против часовой стрелки.

Нажмите на педаль отжимы покрышки (U), чтобы открыть лопату отжима (R). Ослабьте его, чтобы лопата отжима вернулась в исходное положение(R).

Нажмите на педаль зажима кулачков (V), чтобы свести кулачки на рабочем столе, нажмите еще раз, чтобы развести кулачки. Когда педаль находится посередине, кулачки - в статистическом положении.

Работа шиномонтажного станка состоит из трех этапов:

1)Демонтаж покрышки обода

2) Демонтаж шины

3) Монтаж шины

Внимание:: перед выполнением любых работ, не надевайте свободную одежду. Наденьте защитную каску, перчатки и нескользящую обувь. Убедитесь, что шина полностью спущена, уберите с колеса балансировочные грузы.

C. Вертикальная стойка

Y. Поворотный стол

F Отжимная лопата

G Кулачок

S. Опора колеса

I Монтажная головка

T. Рычаг подъема борта

W. Стрела

U. Педаль отжима покрышки

M Штанга

V. Педаль зажима кулачков

N. Монтажная штанга

Z. Педаль вращения стола

K Блокировка

11.Демонтаж борта покрышки

Полностью спустите воздух из шины, затем поместите колесо напротив опоры колеса (S), установите лопату отжима (R ) на 10мм от края обода. (Рис 5). Нажмите на педаль отжима покрышки(U),чтобы край лопаты отжима вошел под край обода.

Снова проделайте вышеперечисленные операции по всей окружности обода, пока борт шины полностью не будет снят.

12 Демонтаж шины

Внимание: перед выполнением этой операции полностью спустите воздух из шины и уберите с колеса балансировочные грузы.

Смажьте борт покрышки

Внимание: никакое смазочное масло не может повредить шину.

Чтобы закрепить колесо на столе, проделайте следующее (в зависимости от размера колеса):

Закрепление колеса на внешней стороне:

Поместите четыре кулачка (G) в положение, отмеченное маркировкой на столике, выжимая до половины вниз педаль зажима (V).

Внимание: перед начало любой другой операции, убедитесь, что колесо прочно удерживается кулачками. Опустите вертикальную штангу (М), чтобы установить монтажную головку на 2-3 мм от края обода, поверните блокировку (К),чтобы заблокировать горизонтальную и вертикальную штанги. Установите вращающуюся штангу, чтобы поднять монтажную головку на 2-3 мм над закраиной обода, поместите рычаг подъема борта (Т) между монтажной головкой и бортом шины и поднимите борт шины непосредственно на носик монтажной головки.

Предупреждение: Цепочки, браслеты, свободная одежда и другие вещи могут попасть на вращающиеся части оборудования и стать причиной получения травм оператором.

Удерживая рычаг подъема борта в нужном положении, вращайте стол по часовой стрелке, полностью выжав педаль вращения стола. Продолжайте, пока шина полностью не отделится от обода.

13. Монтаж шины

Предупреждение: убедитесь, что обод колеса и шина одного размера. Смажьте обод покрышки специальной смазкой, чтобы избежать повреждений. Наденьте шину и проверьте ее.

Предупреждение: не кладите руки между ободом и кулачками во время зажима колеса. В противном случае, вы можете получить травмы.

- Примечание: если вы работаете с ободами одного и того же размера, нет необходимости постоянно фиксировать и освобождать штангу. Положите шину на диск и установите монтажную головку в рабочее положение. Установите шину так, чтобы её закраина прошла выше края (хвоста) ее задней части и ниже носика головки. Надавите на колесо руками или с помощью нажимного диска и вращайте поворотный стол, чтобы установить покрышку. Повторите предыдущие действия, чтобы установить другую сторону шины. (Рис7)
