КТП П вв/в 400/10(6)-0,4

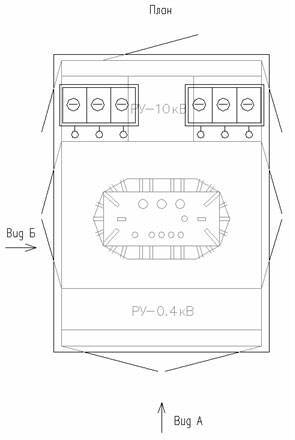

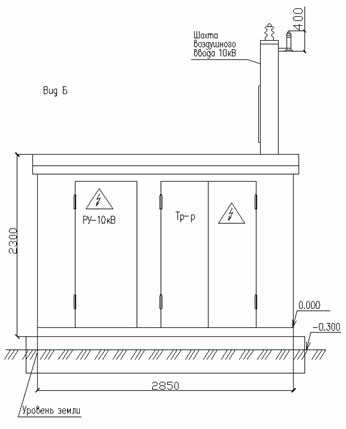

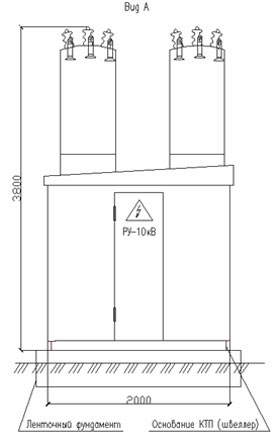

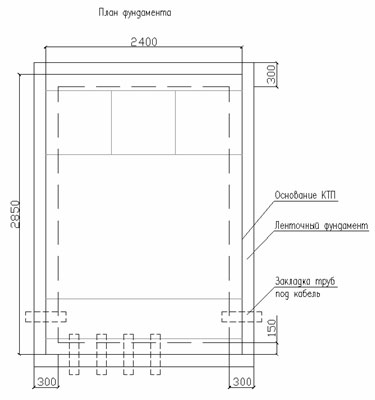

Проходная КТП мощностью 400 кВА на напряжение 10 кВ (6 кВ) c воздушным вводом и воздушным выводом по высокой стороне и воздушным выводом по низкой стороне.
Комплектация | Кол. | Примечания | |
Сторона ВВ | |||
РЛНД не входит в комплектацию КТП, поставляется отдельно | |||
Q1,Q3 | ВНР-10/400 или ВНА-10/400 | 2 | |
Q2 | РВЗ-10/400 | 1 | |
FU1-FU3 | ПТ 1.2-10(6)-50(80)-31,5 У1 | 3 | |
FV1-FV3 | Разрядник РВО-10 | 3 | |
T | Трансформатор | 1 | |
ТМГ(ТМ) 400кВА | |||
Сторона НН | |||
Ввод | |||
QS | Рубильник РЕ 1000А | 1 | |
QF1 | Автомат ВА 57-35 630А | 1 | |
PA | Амперметр 600/5 | 3 | |
PV | Вольтметр SE-80 500 | 1 | |
TA1-TA6 | Трансфор-р тока 600/5 | 6 | |
Учет | |||
PI | Счетчик 220В 5-7,5А 3ф | 1 | |
Линия освещения | |||
QF6 | ВА47-63 Зф 25А | 1 | |
KM1 | Пускатель ПМЛ или ПМА-16А | 1 | |
BL1 | Фотореле ФР - 10 | 1 | |
Отходящие линии | |||
QF2 | ВА57-35 100А или РПС | 1 | |
QF3 | ВА 57-35 160А или РПС | 1 | |
QF4 | ВА 57-35 250А или РПС | 1 | |
QF5 | ВА 57-35 400А или РПС | 1 | |
FV4-FV6 | ОПНп-0,38 | 3 |
