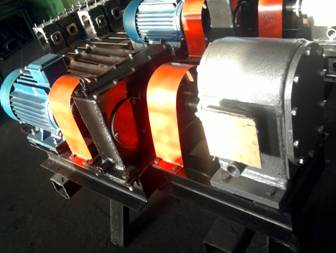

Агрегат насосный (в дальнейшем именуемый агрегат) ДС–215.
1. Общие сведения об изделии.
1.1. Название изделия – агрегат насосный.
1.2. Индекс изделия – ДС – 215
1.3. Предприятие - изготовитель – и агрегаты»"
241020 г. Брянск, ул. Уральская ,109, тел./, 63-10-42
. 2. Назначение изделия.
2.1. Агрегат предназначен для перекачивания органических вяжущих материалов (битумов различных марок, битумных эмульсий, масел минеральных, дёгтей, мазут и т. п.). вязкостью от 01.01.01 мм2/сек. и температурой не более 200 0С, при классе чистоты перекачиваемой жидкости по ГОСТ 17216-71-17
3. Технические данные и характеристики.
3.1. Основные технические данные и характеристики.
Таблица 1.
Наименование показателей. | Значения. |
Агрегат насосный битумный ДС – 215 | Рамная конструкция с двигателем переменного тока. |
Электродвигатель | АИР 132S4 АИР132М4 |
Номинальная частота вращения, об/мин | 1500 |
Мощность, кВт | 7,5-11 |
Редуктор цилиндрический одноступенчатый Передаточное отношение Тип насоса: 1. Номинальная подача, л/мин (м3/час) 2. Вязкость перекачиваемой жидкости, мм2/с 3. Давление нагнетания не более МПа (кгс/см) 4. Диаметр условного прохода на всасывании и нагнетании, мм 5. Максимально допустимое давление теплоносителя, МПа (кгс/см2) 6. Температура теплоносителя, С, не более 7. Частота вращения, об/мин. 8. Высота всасывания, м, не более | АНБ 1.01.00.000 3,15 шестеренный 500 (30) 20…3500 0,59 (6) 80 0,8 (8) 180 460 1 |
4. Основные размеры
Обозначение | Масса, кг | Габаритные размеры (длина, ширина, высота), мм | Электро- двигатель | Примечание Насос |
АНБ 1.04.00.000 | 332 | 1280х457х518 | АИР 132S4 7,5 кВт | АНБ 1.04.00.000 насос битумный с двумя крышками без перепускно го крана |
АНБ 1.04.00.000-01 | 339 | 1390х457х518 | АИР 132S4 7,5 кВт | АНБ 1.04.00.000 насос битумный с двумя крышками с перепускным краном |
АНБ 1.04.00.000-02 | 348 | 1330х457х518 | АИР 132М4 11 кВт | АНБ 1.04.00.000 насос битумный с двумя крышками без перепускно го крана |
АНБ 1.04.00.000-03 | 355 | 1440х457х518 | АИР 132М4 11 кВт | АНБ 1.04.00.000 насос битумный с двумя крышками с перепускным краном |
