Котел должен эксплуатироваться при разнице температур питания и возврата 20-15ºC, также температура возврата не менее 50°С. На практике, это условие трудно выполнить, потому что средние атмосферные условия за весь отопительный сезон "заставляют" иметь меньшие значения, а с точки зрения устойчивости котла - это вредно для его живучести, так как дым получается охлажденным. Более длительная работа котла при низких температурах может привести к коррозии и тем самым сократить срок службы котла (даже на несколько лет). Чтобы это предотвратить производитель предлагает следующие решения:
● использование циркуляционного насоса котла непосредственно между подающей и обратной линиями, которые осуществляют смешивание и повышение температуры в зависимости от настроек на контроллере,
● использование системы смешивания оснащенной четырех или трех-ходовыми клапанами смешивания,
● положительное влияние на работу и жизнедеятельность котла имеет пользование, например, так званое «короткое замыкание», то есть прямое подключение к водонагревателю котла, оснащенного катушкой или баком.
Описанные выше технические решения приведут к снижению внутренней коррозии, а тем самым продлят срок эксплуатации.
Применение температурной защиты является необходимым условием выражения своего уважения поставщику условий гарантии на котел.
/котел или теплообменник/
/котел или теплообменник/
PN-91/B-02413
Установка расширительного бака над самой высокой точкой цикла воды:
А) верхняя раздача
Б) нижняя раздача

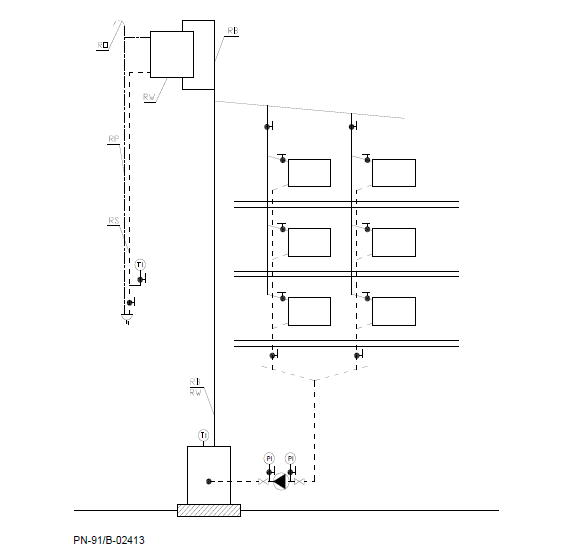

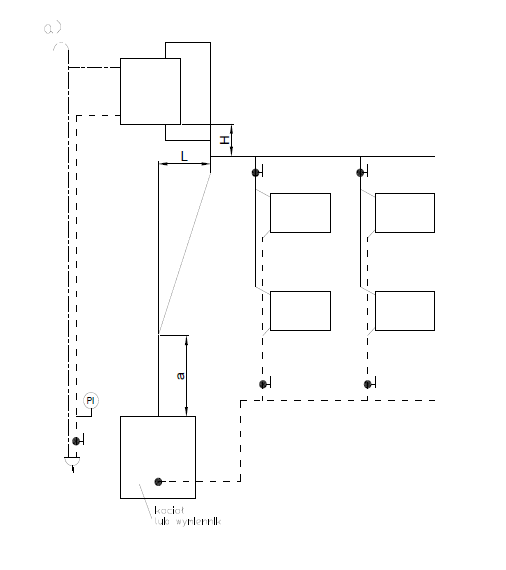

РИСУНОК 1а
Схема обеспечения установки водного отопления, оснащенная одним котлом или теплообменником, верхнее расположение, насос установлен сзади.

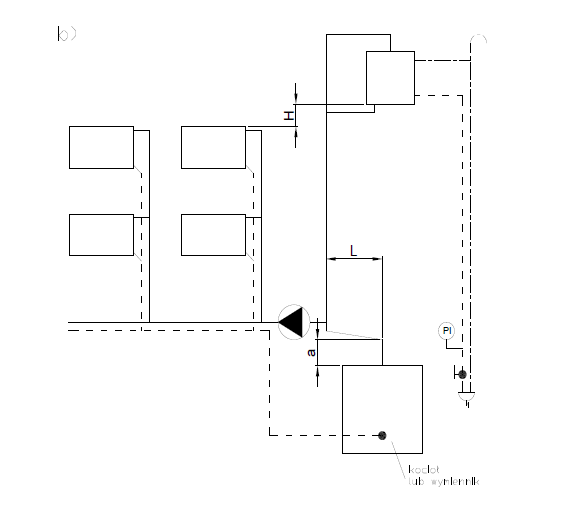

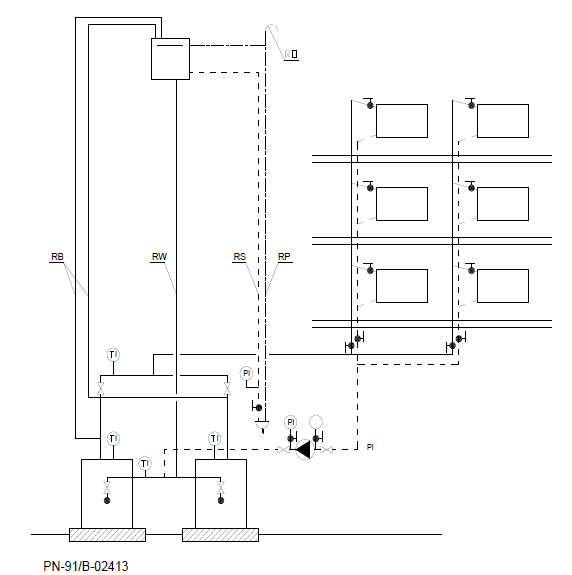

Рисунок 1б
Схема обеспечения установки водного отопления, оснащенная двумя или более котлами или теплообменниками, верхнее расположение, насос установлен сзади.
Рисунок 1в
8 ЗАПУСК КОТЛА
Перед первым запуском котла UKS, проверьте соединение с центральным отоплением, внутреннее сгорание, впуск-выхлоп. Особое внимание необходимо уделить безопасности в открытой системе.
Перед началом работы котла, проверьте, чтобы система отопления правильно заполнена водой, и вода в котельной не заморожена.
За проверку и технический осмотр котла после установки ответственен пользователь или его представитель, который согласовал это с проектировщиком, установщиком или другой представитель для установки отопления должны составить протокол действий.
8.1. Разжигание, котлы UKS-GS с воздуходувкой
Необходимо внимательно прочитать инструкцию по эксплуатации микропроцессорного контроллера.
Проверить крепление вентилятора на дверцах зольника и регулятор на верхней стороне корпуса, а также проверить подключение к контроллеру вентилятора. Подключите контроллер в розетку напряжением 230 В. Включите контрольный выключатель управления, который включает вентилятор.
В очищенную от пепла камеру сгорания залить слегка увлажненное топливо немного выше нижнего края дверей печи. Можно пепел из зольника вынуть и всыпать в печь. Уровняйте поверхность топлива. Затем положите бумагу и несколько небольших щепок древесины, поджечь и закрыть все двери. Включите микропроцессорный контроллер и установите желаемую температуру воды в котле.
На начальном этапе разжигания необходимо несколько раз проверить горит ли топливо по всей поверхности равномерным пламенем. В случае, когда в нескольких местах появляются интенсивно пылающие кратеры, следует их засыпать мелочью, которая находится в камере сгорания (разгрести) и довести до спокойного горения по всей поверхности.
Практически в течении всего цикла горения продолжается подача воздуха до полного сгорания топлива. Подтверждением полного сгорания топлива является снижение температуры в котле до 30 °С. В этой ситуации, автоматически выключается вентилятор и насоса (если он был включен).
Во время работы котла запрещено добавлять топливо.
Очередное использование и разжигание котла возможно после очистки камеры сгорания и зольника от золы и гари.
В случае потери электрического тока во время работы котла, особенно когда процесс горения давно запустился, сжигание топлива возможно при открытии дверей зольника. Если это окажется неэффективным, процесс горения исчезает аж до охлаждения котла, то необходимо очистить содержимое печи, также очистить зольник и заново запустить работу котла, как описано выше. Удаленный из камеры сгорания не полностью сгоревший мелкий уголь может быть повторно использован в смеси со свежим углем.
Если подача электроэнергии будет восстановлена до падения температуры теплоносителя до 30 °С, контроллер автоматически запустится и воздуходувный процесс горения будет продолжен. В таких случаях, необходимо проверить, произошло ли повторное возгорание.
В случае долговременного отсутствия электрического тока, работа котла невозможна. В таких случаях, можно воспользоваться традиционным способ разжигание котла, то есть розжиг бумаги и дерева на решетке с периодическим добавлением топлива, при чем, в зависимости от интенсивности горения, должны быть открыты дверцы зольника. Однако, такой процесс горения (или сжигание топлива) является приемлемым, если установка умеет "обойти" дифференциал клапана, что позволяет протекание воды или не имеет циркуляционного насоса.
Подробные инструкции обслуживания микропроцессорного контроллера и вентилятора приложены к документации котла.
С помощью микропроцессора очень простым способом Вы можете:
- Установить требуемую температуру на котле,
-. Установить мощность вентилятора, т. е. количество воздуха, подаваемого в котел,
- Настроить параметры воздуходува, т. е. время и частоту.
После достижения требуемой температуры, регулятор выключает вентилятор. В перерывах между следующим включением, регулятор автоматически контролирует подачу воздуха.
Контроллер оснащен датчиком контроля работы и аварийной остановки котла. В аварийных ситуациях, например, при превышении +85 °C температуры воды, отображается код тревоги.
После завершения процесса горения и понижения температуры котловой воды до 30 °С, контроллер выключает вентилятор и циркуляционный насос (если он был включен).
Неотъемлемой частью данного руководства является инструкция обслуживания регулятора.
В периоды осени и весны, когда среднесуточная температура повышается, уменьшается расход тепла по отношению к зимним условиям, поэтому котел должен работать при пониженной мощности. В этих условиях, нет необходимости в полном наполнении, потому что, учитывая специфику горения, могут произойти нарушения в работе, проявляющиеся в быстром достижении заданной температуры и выключением нагнетателя. В случае повторного включения вентилятора могут возникнуть трудности с воспалением топлива и нарушения в работе котла. Поэтому, в таких случаях, необходимо подать топливо в количестве около 50-60% от объема камеры сгорания, а также увеличить заданную температуру котловой воды прибл. 60 C, а затем через некоторое время около 3-4 часов снизить на 3-4 °С по мере необходимости.
Вышеупомянутое касается котлов с большой мощностью.
Котел можно разжечь традиционным способом без вентилятора, который заключается в разжигании растопки на решетке (бумага, небольшие древесные отходы), а затем засыпки правильного топлива и последовательная заправка по мере необходимости.
Данный тип сжигания рекомендуется, например, при отсутствии электричества.
ВНИМАНИЕ! При разжигании холодного котла может проявиться конденсат на стенках котла, так называемая потливость, создавая иллюзию, что в котле есть утечки. Это естественное явление, которое пропадает после прогрева котла.
8.2. Разжигание, котлы UKS-G
На полностью очищенную решетку положить по всей поверхности бумагу и сухую мягкую древесину (высотой коло 20 см) используя небольшие куски дерева, а затем закройте дверцу загрузочного люка. Откройте дымовую заслонку. Закройте клапан вторичного воздуха в загрузочных дверцах и откройте двери печи и при слегка открытых дверцах зольника поджечь бумагу. Закройте дверь печи, и еще раз добавьте древесину высотой около 15 см. Закройте дверь зольника, и регулятор тяги (термостатический регулятор мощности) установите на нужную температуру (например 50 – 85 C°).
Во время правильного проведение процесса горения в этом типе котлов в камерах сгорания можно увидеть пламя на стенках камеры сгорания, в то время как в середине решетки видно конус негорящего топлива. Лишь в заключительной стадии сжигания засыпанной порции топлива, жар проходит по всей поверхности решетки.
Перед тем как засыпать новую партию угля, решетка должна быть обожжена и очищена от гари, золы из пепла. Эти мероприятия должны проводиться на полном газу с дымоходом.
8.3. Регулировка мощности
Для того, чтобы контролировать мощность котла в зависимости от версии, оснащенного соответствующей системой управления.
Котел UKS-GS оснащен регулятором температуры на основе микропроцессора, который позволяет получить, в зависимости от потребностей эксплуатации, соответствующий выход. Регулирование производительности осуществляется установкой температуры подаваемой воды. Контроллер автоматически управляет работой котла, чтобы обеспечить соответствующее количество воздуха в зависимости от температуры воды в котле.
Котёл UKS-G
Для котлов без регулятора тяги дверцы зольника должны быть отведены в сторону или прикрыты.
8.3.Основные условия безопасной эксплуатации
Во время работы котла, пользователь должен следовать следующим правилам:
Запрещено использовать верхнюю часть двери для наблюдения сгорания, а также для откидывания топки во время работы котла.
Для наблюдения пламени и жара используется заслонка в дверцах зольника. Наблюдение должно быть осуществлено с соблюдением специальных мер предосторожности.
|
