Дуговая механизированная сварка порошковой проволокой в инвентарных формах выпусков арматуры в узлах сопряжения ригель-колонна и колонна-колонна (стр. 5 )

Продолжение табл.13

Продолжение табл.13

Продолжение табл.13

Продолжение табл.13

Продолжение табл.13


Примечание. График производства работ составлен для варианта сварки порошковой проволокой марки СП-9.

ГРАФИК ПРОИЗВОДСТВА РАБОТ НА 1 УЗЕЛ*

________________

* Форма для заполнения. - Примечание изготовителя базы данных.

Наименование процесса	Единица измерения	Объем работ	Затраты труда, чел.-ч	Принятый состав звена	Продолжительность процесса, ч	Рабочие часы
						0,2	0,4	0,6

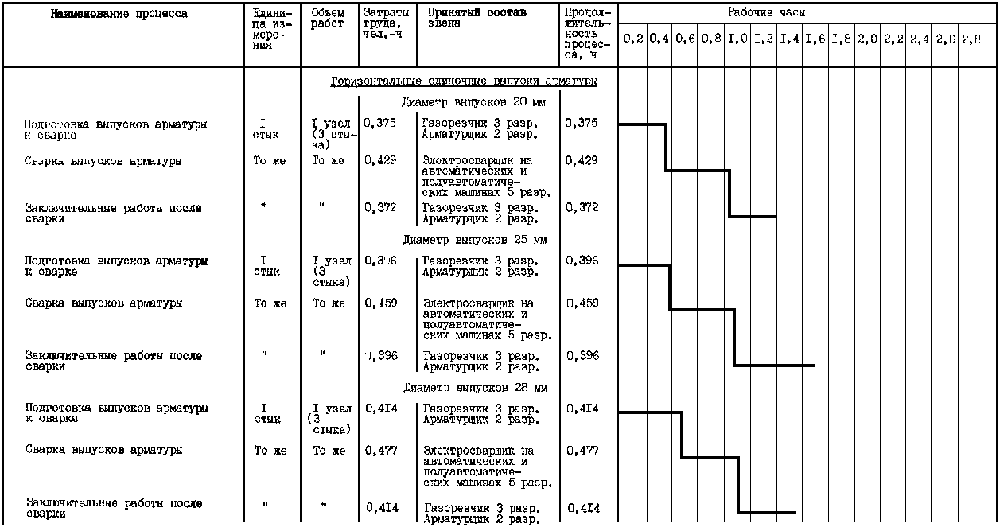

Горизонтальные одиночные выпуски арматуры
Диаметр выпусков 20 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 25 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 28 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"

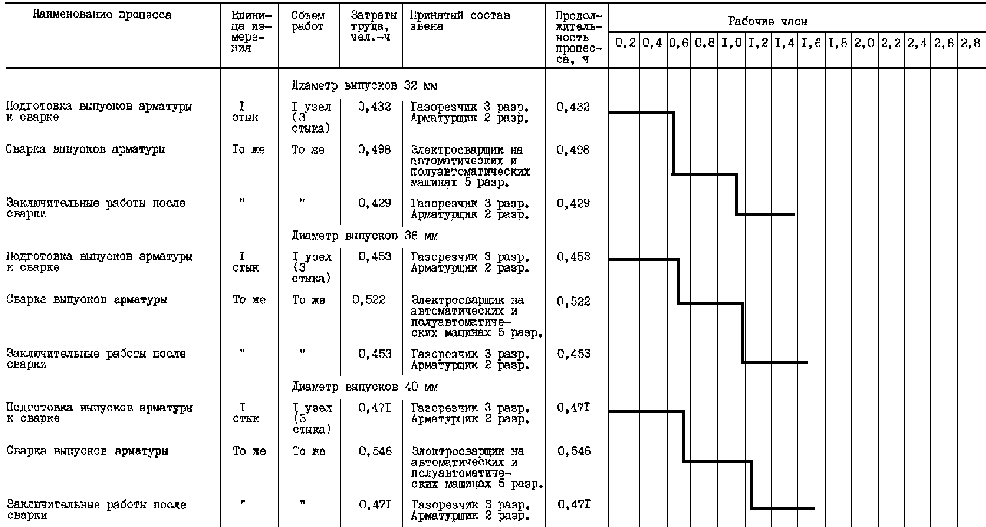

Диаметр выпусков 32 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 36 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 40 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"

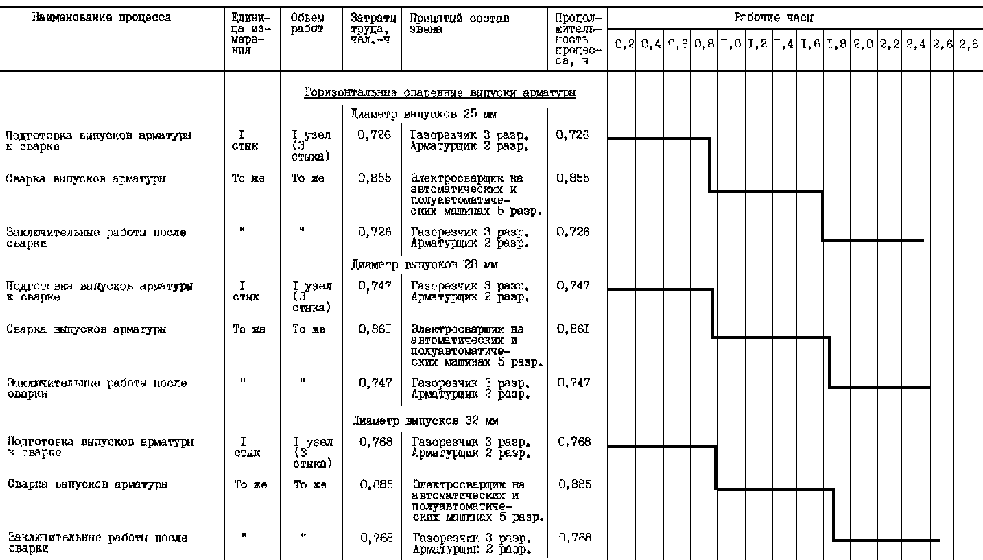

Горизонтальные спаренные выпуски арматуры
Диаметр выпусков 25 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 28 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 32 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 36 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Вертикальные выпуски арматуры
Диаметр выпусков 16 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 20 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 22 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 25 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 28 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 32 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 36 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"
Диаметр выпусков 40 мм
Подготовка выпусков арматуры к сварке	1 стык
Сварка выпусков арматуры	То же
Заключительные работы после сварки	"


6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ
