13 февраля 2013
Подключение мощность измеряется.
ВВЕДЕНИЕ
В моих экспериментов и испытаний на КВ антенны тюнера я использовал термопару метра, как указание на ток в линии питания. Он не был предназначен для точного измерения тока, но для того, чтобы определить, является ли тюнером поставляется более или менее выход. Это было несколько громоздко, потому что инструмент всегда находится в одном потоке, а затем в другом потоке должны были применяться. Этот план был в течение многих лет, чтобы стать «классический» способ сделать это: с двумя тороидов и двух метров. Последний, по крайней мере на десять лет раньше для этой цели в Fleamarket.
TOROIDAL
В опубликованном конструкций с ферритовым или порошка железа тороидов, мне кажется, что мало внимания уделяется широкополосный характер используемой системы.
|
|
Кольцевого сердечника для проводов работает как дроссель для ВЧ ток через провод. Это будет ясно, что самоиндукции должна быть как можно более низким, например, порошок железа тороидальный сердечник применить.

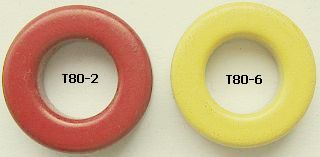

Чтобы лучше рассмотреть другие тесты проводились (рис ») с красным (mix.2) и желтый (mix.6) типа Amidon или Micro металлов.

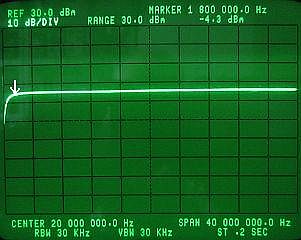

Оказалось, что избыточное затухание дал желтые ядрами на группе 160. Лучший результат был с красными типа и нагрузке 50 Ω, см. рисунок (рис. ») спектра. Линия почти прямая от 1,8 до 30 МГц, с небольшим отходов на 160 м -4,3 дБм соотношение относится к линии сетки чуть выше, а не на отходы 160 м!
Выбор пал на T80-2 с 25 обмотками. Он подходит для более высокой мощности, она может быть легко применен провод и она хорошо вписывается за кусок RG213 коаксиальный кабель, который только внутренним проводником с изоляцией используются для тороидальной выполнять.
ЦЕПЬ
Схема (рис. ») разделен на две части, чтобы быть независимым от точки измерения и расположения датчиков. 1 нФ конденсаторы служат резервуаром для выпрямленного сигнала. Большая емкость в этой точке означает достойный HF короткого замыкания для диодов и, следовательно, потенциально избыточного тока диода, поэтому указанное значение. 10 нФ и 1 кОм служить дроссель и развязки измерительной системы и в то же время, как защита от короткого замыкания связи с метра.
Потому что здесь 0,6 мм проволока была в наличии, были на 25 оборотов.
Вместо того, чтобы переключатель с двумя палубами является двойной потенциометр тандема также возможно. Там выбрано для первой, потому что такие потенциометры редко в точности равны друг другу.
Для применяется система метров с моей антенны (рис ») со 100-W и последовательное сопротивление 47 кОм достаточно с 1 кВт и сопротивлением 150 кОм.
|
|
Видно, что экран коаксиального кабеля (рис. ») используется для емкостной связи между катушкой и провод системы к сокращению. На мой взгляд, что увеличивает емкость. Щит удаляется, и если мы предположим, что кольцо-рана ядра толщиной около 1 см, то она будет скользнула на «голом» RG213, в самый имеют емкость 1 пФ по отношению к внутренним проводником. После 1 см RG213 имеет мощность около 1 пФ. В схеме, есть не более 5 пФ между основным проводом и остальной части схемы. Может быть, у меня были некоторые дополнительные компоненты измерительной системы должны быть установлены.
ДИОДЫ
Работает с QRP мощности, системы могут быть более чувствительны измерения с германиевых диодов Шоттки BAT85 или типов, как показано на место 1N4148.
Возможное строительство
В эксперименте Я всегда начинаю с стоге сена цепи. Вы знаете, что это клубок проводов и компонентов, которые постепенно в ходе этого процесса сборки или разборки. Если проект работает, схемы чистых тест построен проверить все еще раз. Далее следует окончательная структура. Большую часть времени я не выходит за рамки экспериментального цепи, потому что на практике соответствует, достаточно хорошо или еще что-то привлекает мое внимание.
|
|

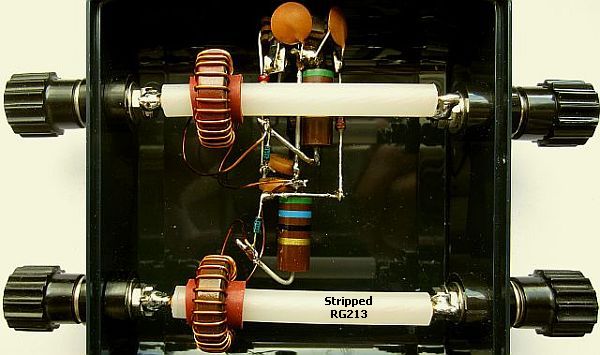

Испытательной схеме показано здесь построено в пластиковой watchbox (рис ») с откидной крышкой. Компоненты крепятся к несущим шасси стерео разъем микрофона. Резисторы 56 Ω вместо 50 Ω. У меня было их, и они, как правило мной в паразитом цилиндры усилителя ВЧ установлены. Пропускная способность кольцевых сердечников состоит из RG213 которые изоляции и щит был удален. Коричневые куски из тефлона (от дефект в кофеварке) в кольцо ядер на их место.
На фото, это не просто увидеть, но компоненты и датчики установлены почти симметричны.

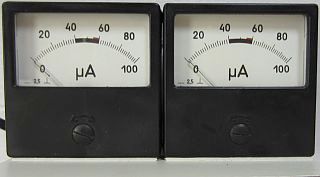

Оба метров предварительно с двусторонней клейкой ленты на листе Trespa установлен в качестве подходящего хороший шкаф еще не было.

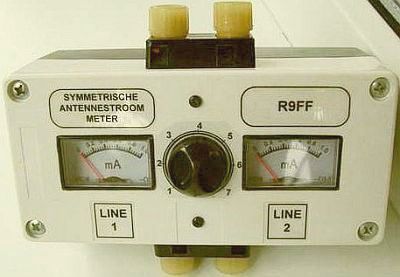

R9FF написал мне, что у него есть система (рис ») встроенный. Учитывая текст своего продукта, по-видимому, в ответ на другой голландский публикации сделал. Как я упоминал ранее, она становится классической схеме.
