9.  Через точку на оси ординат = 0,5 (находится на расстоянии 116,5 мм от начала координат) проводим горизонтальную линию до пересечения с интегральной прямой ЗНР. Из точки пересечения на ось абсцисс опускаем перпендикуляр. Отрезок А = 142 мм на оси абсцисс соответствует в заданном масштабе среднему значению показателя надежности . Рассчитываем средний доремонтный ресурс:

= А/Mx = 142/0,05 = 2840 ч.

10. Через точку на оси ординат = 0,16 (находится на расстоянии 66,6 мм от начала координат) проводим горизонтальную линию до пересечения с интегральной прямой. Из точки пересечения на ось абсцисс опускаем перпендикуляр. Отрезок Б = 46 мм на оси абсцисс соответствует в заданном масштабе среднему квадратическому отклонению s. Рассчитываем среднее квадратическое отклонение

s = Б/Мх = 46/0,05 = 920 ч.

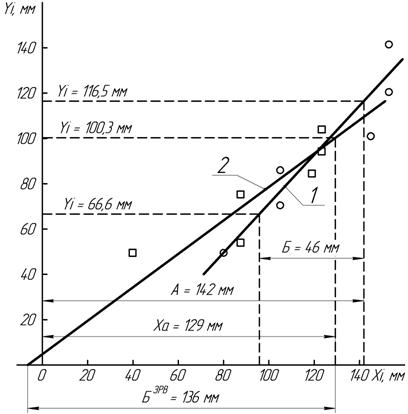

Рис. 7.1. Графическая часть обработки многократно усеченной информации:

1 - интегральная прямая отказности закона нормального распределения; 2 - интегральная прямая отказности закона распределения Вейбулла

11. Через точку на оси ординат = 0,63 (находится на расстоянии 100,3 мм от начала координат) проводим горизонтальную линию до пересечения с интегральной прямой ЗРВ. Из точки пересечения на ось абсцисс опускаем перпендикуляр. По длине отрезка ха = 129 мм и формуле (3.3) определяем

17. По длине отрезка БЗРВ = 136 мм и формуле (3.4) находим

18. По значению b = 1,5 и табл. В.1 приложения В определяем коэффициенты Kb = 0,90 и Cb = 0,61.

19. По формулам (3.5) и (3.6) вычисляем

= аKb + С = 1950·0,90 + 1350 = 3105 ч;

s= аСb = 1950 · 0,61 = 1190 ч.

20. Окончательно для обработки информации выбираем тот теоретический закон распределения, у которого лучше совпадение опытных точек с интегрально прямой. В нашем случае это ЗНР.

ЛИТЕРАТУРА

1. Основы надежности машин : учеб. пособие для вузов / , , . – Ч. I. – М., 2007. – 224 с.

2. Основы надежности машин : учеб. пособие для вузов / , , . – Ч. II. – М.: Изд-во, 2007. – 260 с.

3. Надежность и ремонт машин / , , [и др.]; Под ред. . – М.: Колос, 2000. – 776 с.

4. Невзоров, машин и оборудования. – Ч. 1. – Основы теории : учеб пособие для студ. техн. специальностей вузов / , ; под общ. ред. . – Красноярск: СГТУ, 1998. – 240 с.

5. Невзоров, машин и оборудования. – Ч. 2. – Проектирование, эксплуатация, экспериментальные исследования : учеб. пособие для студ. техн. специальностей вузов / , ; под общ. ред. . – Красноярск: СГТУ, 1998. – 264 с.

6. Надежность машиностроительной продукции: практическое руководство по нормированию, подтверждению и обеспечению. – М.: Изд-во стандартов, 1990. – 328 с.

7. Прейсман, надежности сельскохозяйственной техники. / . – 2-е изд., доп. и перераб. – Киев: Выща шк., 1988. – 247 с.

ПРИЛОЖЕНИЯ

Приложение А

(справочное)

Вероятностная бумага для основных законов распределения

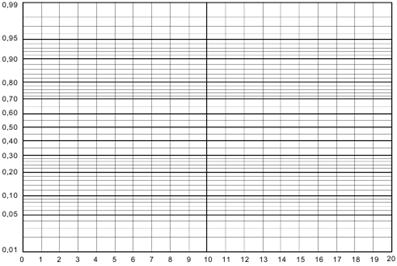

Рис. А.1. Координатная сетка для экспоненциального распределения

Рис. А.2. Координатная сетка для нормального распределения

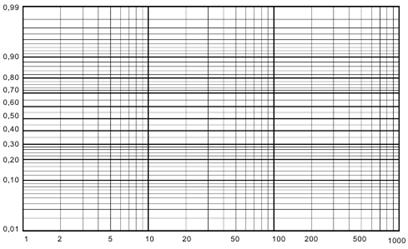

Рис. А.3. Координатная сетка для логарифмически нормального распределения

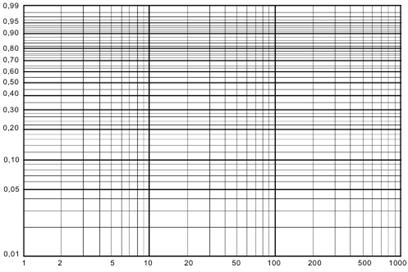

Рис. А.4. Координатная сетка для распределения Вейбулла

Приложение Б

(справочное)

Квантили нормального распределения Hк*

F(t);Spi	Сотые доли (тысячные, десятитысячные, стотысячные)
0	1	2	3	4	5	6	7	8	9
0,5	0,0000	0,0251	0,0502	0,0753	0,1004	0,1257	0,1510	0,1764	0,2019	0,2275
0,6	0,2533	0,2793	0,3055	0,3319	0,3585	0,3853	0,4125	0,4399	0,4677	0,4958
0,7	0,5244	0,5534	0,5828	0,6128	0,6433	0,6745	0,7063	0,7388	0,7722	0,8064
0,8	0,8416	0,8779	0,9154	0,9542	0,9945	1,0364	1,0803	1,1264	1,1750	1,2265
0,9	1,2816	1,3408	1,4051	1,4758	1,5548	1,6449	1,7507	1,8808	2,0537	2,3263
0,99	2,3263	2,3656	2,4089	2,4573	2,5121	2,5758	2,6521	2,7478	2,8782	3,0902
0,999	3,0902	3,1214	3,1560	3,1947	3,2390	3,2905	3,3528	3,4319	3,5402	3,7195
0,9999	3,7195	3,7462	3,7742	3,8091	3,8464	3,8906	3,9442	4,0140	4,1071	4,2655

* В литературе квантиль нормального распределения часто обозначается как up.

Приложение В

(справочное)

Параметры и коэффициенты распределения Вейбулла

V	b	Kв	Cв	V	b	Kв	Cв	V	b	Kв	Cв
1	2	3	4	1	2	3	4	1	2	3	4
1,26	0,80	1,13	1,43	0,55	1,90	0,89	0,49	0,36	3,00	0,89	0,33
1,11	0,90	1,07	1,20	0,52	2,00	0,89	0,46	0,35	3,10	0,89	0,32
1,00	1,00	1,00	1,00	0,50	2,10	0,89	0,44	0,34	3,20	0,90	0,31
0,91	1,10	0,97	0,88	0,48	2,20	0,89	0,43	0,33	3,30	0,90	0,30
0,84	1,20	0,94	0,79	0,46	2,30	0,89	0,41	0,33	3,40	0,90	0,29
0,78	1,30	0,92	0,72	0,44	2,40	0,89	0,39	0,32	3,50	0,90	0,29
0,72	1,40	0,91	0,66	0,43	2,50	0,89	0,38	0,31	3,60	0,90	0,28
0,68	1,50	0,90	0,61	0,41	2,60	0,89	0,37	0,30	3,70	0,90	0,27
0,64	1,60	0,90	0,57	0,40	2,70	0,89	0,35	0,29	3,80	0,90	0,27
0,61	1,70	0,89	0,54	0,39	2,80	0,89	0,34	0,29	3,90	0,91	0,26
0,58	1,80	0,89	0,51	0,38	2,90	0,89	0,34	0,28	4,00	0,91	0,25
