Кран шаровый фланцевый

КРАН ШАРОВЫЙ ФЛАНЦЕВЫЙ

Почему выгодно купить у нас?

- ЦЕНА.

Мы являемся официальным дилером завода «Этон» и наши цены ниже среднерыночных на 7-10 %.

- ПОВЫШЕННЫЙ СРОК СЛУЖБЫ ДО 10 ЛЕТ!

Уникально износоустойчив - не требует ремонта и техобслуживания за счет использования шара из нержавеющей стали;

- СТРОИТЕЛЬНАЯ ДЛИНА РАВНА СТРОИТЕЛЬНОЙ ДЛИНЕ СТАЛЬНЫХ ЗАДВИЖЕК 30С41НЖ

Строительная длина шаровых кранов КШ и КШГ и может использоваться для полноценной замены этого вида запорной арматуры.

Назначение

Краны шаровые фланцевые - это запорная арматура, перекрывающая потоки различных сред (вода, пар, природный газ, нефтепродукты) на номинальное давление 1,6 МПа (16 кгс/см2).

 Условия эксплуатации: УХЛ1.1 по ГОСТ15150 с температурой окружающей среды от +40°С до -50ºС о относительной влажностью 80% при среднегодовой температуре +6ºС

Характеристики: Краны шаровые выпускаются двух типов по строительной длине: строительной длины первого ряда по ГОСТ 3326 - КШ и КШГ (аналог 11с67п) и уменьшенной строительной длины - укороченные КШу и КШГу (аналог 11с42п).

Материалы:

корпус, рукоятка, патрубок, фланцы – сталь конструкционная; шар – сталь нержавеющая; седла уплотнительные – фторопласт; шток – сталь углеродистая. уплотнение штока – кольца из термостойкой резины.

Перекрываемая среда (см. табл. Расшифровка условного обозначения типа крана).

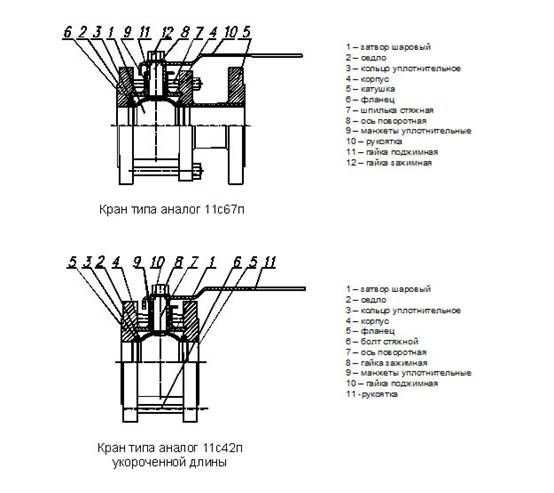

Общее устройство кранов:

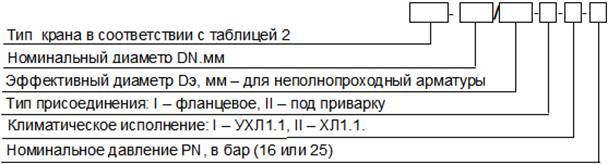

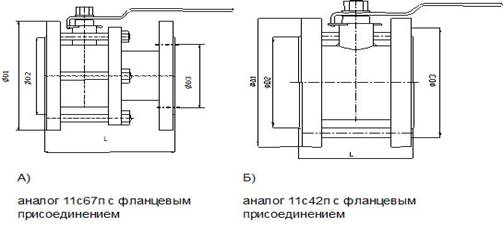

Характеристики кранов шаровых на воду (КШ) и газ (КШГ) Условное обозначение Номи-нальный диаметр DN, мм Эффек-тивный диаметр Dэ, мм PN, МПа Размеры, мм Масса, кг Цена, руб. с НДС   D1 D2 D3 L Краны шаровые  50 50 1,6 160 103 125 178 9 2 084 полнопроходные 65 65 180 122 145 190 12,3 2 618 КШ-ХХ-I-I-16 80 80 195 138 160 210 14,4 2 867 КШГ-ХХ-I-I-16  100 100 220 158 180 230 20,6 6 372  (11с67п)  125 125 260 188 245 254 32 10 237 150 150 295 212 240 280 41 14 443 200 200 335 264 295 330 83 27 612 Краны шаровые неполнопроходные  100 80 1,6 215 158 180 230 18,6 3 281 КШ-ХХ/ХХ-I-I-16   125 100 245 188 210 254 29 7 327 КШГ-ХХ/ХХ-I-I-16 150 100 280 212 240 280 33,5 7 858 (11с67п) 200 150 335 268 295 335 48 15 930 Краны шаровые полнопроходные 50 50 1,6 160 103 125 94 6,9 1 795 укороченные КШу-ХХ-I-I-16 КШГу-ХХ-I-I-16 65 65 180 122 145 113 9,4 2 177 (11с42п) 80 80 195 138 160 133 11,2 2 329 Краны шаровые неполнопроходные 100 80 1,6 220 158 180 134 13,7 2 756 укороченные КШу-ХХ/ХХ-I-I-16 125 100 245 188 210 169 20 5 948 КШГу-ХХ/ХХ-I-I-16 150 100 280 212 240 169 25 6 319 (11с42п) 150 125 290 212 240 190 27 6 861 Габаритные и присоединительные размеры кранов шаровых КШ и КШГ Структурная схема условного обозначения кранов: Расшифровка условного обозначения типа крана

Обозначение типа крана	Расшифровка
КШ	Кран шаровый со строительной длиной  первого ряда по ГОСТ 28908 для жидких сред таких как вода и других жидкостей  неагрессивных к материалам проточной части с температурой до 150°С, с классом  герметичности затвора  «В» по ГОСТ 9544
КШГ	Кран шаровый со строительной длиной первого ряда по ГОСТ 28908 для газовых сред таких природный газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С с классом герметичности затвора  «А» по ГОСТ 9544. Возможно применение для жидких сред неагрессивных к материалам проточной части с температурой до 150°С
КШу	Кран шаровый с уменьшенной строительной длиной для жидких сред таких как вода и других жидкостей  неагрессивных к материалам проточной части с температурой до 150°С, с классом  герметичности затвора  «В» по ГОСТ 9544
КШГу	Кран шаровый с уменьшенной строительной длиной для газовых сред таких природный газ по ГОСТ 5542 и нефтепродукты с температурой до 90°С с классом  герметичности затвора  «А» по ГОСТ 9544.Возможно применение для жидких сред неагрессивных к материалам проточной части с температурой до 150°С

Гарантийный срок эксплуатации 24 месяца

Скачать:

паспорт

сертификат

разрешение на применение

Закажите прайс на все наши товары по телефону

8-800-555-38-70

(Звонок бесплатный для всех регионов РФ)
