ЗАКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО «НАУ–СЕРВИС»
УТВЕРЖДАЮ Директор Департамента государственного регулирования в экономике ____________ А. В. Шаров «__» ___________ 2006г | УТВЕРЖДАЮ: Генеральный директор –сервис» ________ А. А. Давыдов «__» ___________ 2006г. |
|
Описание комплекса технических средств
NAUMEN.50 1610.002.С1.02.2
Руководитель проекта ________ М. В.Милёхин «__» _________ 2006г. | |
Технический писатель ______Н. В.Пожиткова «__» _________ 2006г. | |
Нормоконтролер ________ А. И.Тарасов «__» _________ 2006г. |
АННОТАЦИЯ
Настоящий документ содержит описания структуры комплекса технических средств, средств вычислительной техники, а также аппаратуры передачи данных типовой системы управления программами и проектами, регламентирующей процесс программной и проектной деятельности органов государственной власти (далее – «система» или «АИС УП») версии 1.0.
Содержание
1 Общие положения. 4
2 Структура комплекса технических средств. 5
2.1 Обоснование выбора структуры комплекса технических средств (КТС), в том числе технические решения по обмену данными с техническими средствами других АС.. 5
2.2 Описание функционирования КТС, в том числе в пусковых и аварийных режимах 6
2.3 Описание размещения КТС на объектах и на производственных площадях. 6
2.4 Обоснование методов защиты технических средств от механических, тепловых, электромагнитных и других воздействий, защиты данных, в том числе от несанкционированного доступа к ним.. 9
2.5 Результаты проектной оценки надежности КТС.. 9
3 Средства вычислительной техники. 10
3.1 Обоснование и описание основных решений по выбору типа ЭВМ... 10
3.2 Обоснование и описание основных решений по выбору типов периферийных технических средств. 11
3.3 Описание структурной схемы технических средств, размещенных в вычислительном центре (ВЦ) и на рабочих местах персонала. 11
3.4 Результаты расчета числа технических средств и потребности в машинных носителях данных. 12
3.5 Обоснование численности персонала, обеспечивающего функционирование технических средств в различных режимах. 12
3.6 Технические решения по оснащению рабочих мест персонала, включая описание рабочих мест и расчет площадей. 12
3.7 Описание особенностей функционирования технических средств в пусковом, нормальном и аварийном режимах. 13
4 Аппаратура передачи данных. 14
4.1 Обоснование и описание решений по выбору средств телеобработки и передачи данных, в том числе решения по выбору каналов связи и результаты расчета их числа. 14
4.2 Решения по выбору технических средств, обеспечивающих сопряжения с каналами связи, в том числе результаты расчета их потребности. 14
4.3 Требования к арендуемым каналам связи. 14
4.4 Сведения о размещении абонентов и объемно-временных характеристиках передаваемых данных. 14
4.5 Основные показатели надежности, достоверности и других технических характеристик средств телеобработки и передачи данных. 14
5 Используемые сокращения. 15
2 Общие положения
Техническое обеспечение АСИ УП разрабатывалось с учетом следующих исходных данных:
- максимальное количество одновременно работающих пользователей системы 250 человек;
- возможность хранения и обработки информации по объектам в объеме не менее 10000 записей в год;
- время отклика системы на запрос пользователя не более 1-2 секунд для атомарных операций;
- действующие нормы и правила техники безопасности, пожаробезопасности и взрывобезопасности, а также охраны окружающей среды при эксплуатации системы.
3 Структура комплекса технических средств
3.1 Обоснование выбора структуры комплекса технических средств (КТС), в том числе технические решения по обмену данными с техническими средствами других АС
Комплекс технических средств и его структура выбирались с учетом исходных данных, приведенных в разделе 1 «Общие положения» и требований к системе в целом, изложенных в документе «Техническое задание».

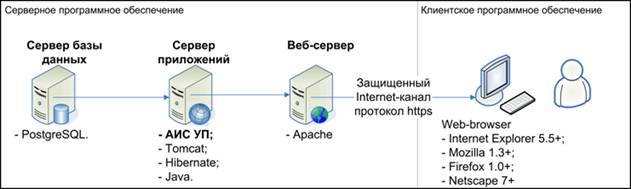

АИС УП построена на базе платформы Naumen Kernel. Исходя из архитектуры платформы, на системном уровне АИС УП создана на основе трехзвенной клиент-серверной технологии (рисунокРисунок 2.1):
Рисунок 2.1
Для обеспечения информационного обмена между подразделениями ОГВ, участвующими в процессах, сопредельных с процессом управления ФЦП, разрабатывается возможность интеграции АИС УП с имеющимися системами, автоматизирующими сопредельные процессы.
Предполагается возможность взаимосвязи АИС УП со следующими внешними системами:
- «Учетная система результатов работ» («УСР НИОКР»);
- «Портал раскрытия МЭРТ»;
- «Система государственных закупок»;
- «Система нотариата».

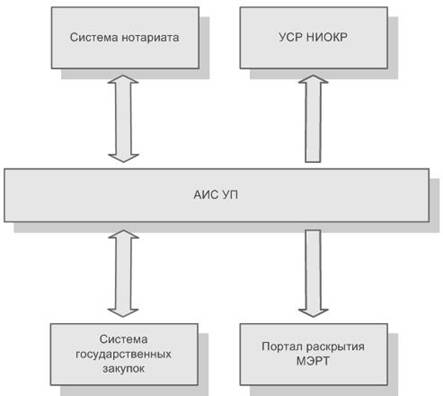

На рисункеРисунок 2.2 приведена общая схема обмена данными между АИС УП и внешними системами.
Рисунок 2.2
Подробно требования к интеграции АИС УП с внешними системами изложены в Приложении Б документа «Техническое задание».
3.2 Описание функционирования КТС, в том числе в пусковых и аварийных режимах
В рабочем режиме запуск и остановка сервера и рабочих клиентских мест производится в соответствии с документацией, поставляемой с компонентами системы, и документами «Руководство администратора» и «Руководство пользователя».
В профилактическом режиме производится техническое обслуживание компонентов в соответствии с документацией, поставляемой с компонентами.
В аварийном режиме (прекращения подачи электропитания, сбой сервера базы данных и т. д.) функционирование АИС УП приостанавливается до устранения причины аварийной ситуации.
3.3 Описание размещения КТС на объектах и на производственных площадях
Внедрение системы будет осуществляться на пилотном объекте Заказчика.
Для размещения технических средств АИС УП на объекте необходимы следующие условия (в расчете на 250 пользовательских мест):
- сеть высокопроизводительного взаимодействия вычислительных средств со скоростью обмена данными между конечными узлами серверного комплекса сети не менее 100 Мбит/сек (Fast Ethernet). Для взаимодействия удаленных подсистем комплекса допускается использование Dial-Up соединений со скоростью 14400 - 57600 бит/с (протоколы MNP и X.25);
- электропитание технических средств от сети напряжением 220 В с частотой 50 Гц с глухо–заземленной нейтралью. По основным показателям качества электроэнергии источники первичного электропитания должны соответствовать требованиям ГОСТ 13109–87, а по электромагнитной совместимости и устойчивости к электромагнитным помехам – ГОСТ Р50628–93 и МЭК–555–2;
- бесперебойное энергоснабжение;
- физическая защита аппаратных компонентов системы, носителей данных, резервирование ресурсов и текущее обслуживание техническими и организационными средствами, предусмотренными в структуре объекта, предоставленного Заказчиком;
- система кондиционирования в помещениях, обеспечивающая климатические условия, приведенные в таблицеТаблица 2.1;
Таблица 2.1
Параметр окружающей среды | Рабочий режим | Нерабочий режим |
Температура | 15 С – 32 С | 5 С – 40 С |
Относительная влажность воздуха | 10 % – 75 % | 5 % – 85 % |
Максимальная температура точки росы (выпадение росы не допускается) | 10 % – 75 % | 5 % – 85 % |
Максимальная скорость изменения температур | 7,5 С/30 мин | 7,5 С/30 мин |
Отклонение от предельных значений (максимально один раз в неделю) | 60 мин | – |
Макс. Концентрация взвешенной пыли | 0,2 мг/м | 0,2 мг/м |
- выделенный адрес электронной почты для каждого из объектов Заказчика, связь с которым должна осуществляться в автоматизированном режиме;
- сервер приложений и веб-сервер для установки программного обеспечения системы с характеристиками не ниже следующих:
○ процессор - 2xIntel Xeon 3200 ГГц;
○ ОЗУ - 2 ГБ;
○ дисковый массив - RAID из двух дисков по 80 Гб 10000 rpm;
○ сетевые адаптеры - 2 х Ethernet 10Base-T/100Base-TX/1000Base-TX;
- сервер баз данных для установки программного обеспечения системы с характеристиками не ниже следующих:
○ процессор - 2xIntel Xeon 3200 ГГц;
○ ОЗУ - 4 ГБ;
○ дисковый массив - RAID из двух дисков по 160 Гб 10000 rpm;
○ сетевые адаптеры - 2 х Ethernet 10Base-T/100Base-TX/1000Base-TX;
- клиентские рабочие места со следующей минимальной конфигурацией:
○ процессор - 486 66MHz;
○ ОЗУ - 32 МБ;
○ свободное место на жестком диске - 5 Мb;
○ скорость подключения к серверной части - 28.8 Кбит/сек;
- установленное на серверы программное обеспечение, с характеристиками, приведенными в таблицеТаблица 2.2;
Таблица 2.2
Вид ПО | Программный продукт | Версия |
ОС | Linux Series | Любая версия, поддерживающая JDK 1.5. Например, Red Hat Enterprise Server 3 |
СУБД | PostgreSQL | 8.1.3_1 |
Web-сервер | Jakarta Apache Tomcat | 5.0.28 |
Программа для ЭВМ | Hibernate | 3.1.3 |
Программа для ЭВМ | J2EE платформа Naumen Kernel | 2.1.2407 |
Программа для ЭВМ | Java Platform Standart Edition Development Kit | 1.5 |
- установленное на клиентские рабочие места программное обеспечение, с характеристиками, приведенными в таблицеТаблица 2.3;
Таблица 2.3
Вид ПО | Программный продукт | Версия |
ОС | Microsoft Windows | 98/NT/2000/XP |
Web-браузер | В качестве программного обеспечения на клиентских рабочих местах может выступать web-браузер, удовлетворяющий требованиям стандарта ISO/IEC 15445:2000, например Microsoft Internet Explorer | 5.5 и выше |
3.4 Обоснование методов защиты технических средств от механических, тепловых, электромагнитных и других воздействий, защиты данных, в том числе от несанкционированного доступа к ним
Расположение серверного и коммуникационного оборудования в помещениях с ограниченным доступом обеспечивает защиту оборудования от механических воздействий.
Расположение технических средств в помещениях с системой кондиционирования воздуха, обеспечивает защиту оборудования от тепловых воздействий.
Подключение технических средств к сети электропитания через систему бесперебойного электропитания с заземлением обеспечивает защиту оборудования от электромагнитных воздействий.
Расположение серверного и коммуникационного оборудования в помещениях с ограниченным доступом обеспечивает защиту данных от несанкционированного доступа на физическом уровне. Идентификация и проверка подлинности пользователей при входе в систему по идентификатору (коду) и паролю обеспечивает защиту данных от несанкционированного доступа на системном уровне.
3.5 Результаты проектной оценки надежности КТС
Надежность АИС УП, разработанной при использовании клиент-серверных технологий, на техническом уровне складывается из надежностей функционирования серверной, клиентской частей и коммуникационной аппаратуры. На системном уровне надежность зависит от качества и надежности установленного на технические средства программного обеспечения.
Надежность серверов и технических средств рабочих клиентских мест обуславливается выбором оборудования и готовых решений, зарекомендовавших себя как надежные системы.
Надежность коммуникационной аппаратуры обеспечивается профессиональными программными продуктами, зарекомендовавшими себя как надежные и безопасные инструменты организации интранет и Интернет сетей.
Основным показателем (характеристикой), определяющим надежность АИС УП, является коэффициент готовности. Коэффициент готовности системы, равный 0,95, будет обеспечиваться средним временем устранения неисправностей, не превышающим 3 часов.
4 Средства вычислительной техники
4.1 Обоснование и описание основных решений по выбору типа ЭВМ
При выборе типа ЭВМ учитывались надежность, распространенность, универсальность, а также наличие готовых комплектующих. Кроме того, учитывались простота и доступность сервисного обслуживания.
На серверное оборудование системы устанавливается системное, пользовательское программное обеспечение и хранятся все текущие и архивные данные
Тип ЭВМ для серверного оборудования, на котором устанавливаются системное, пользовательское программное обеспечение и хранятся все текущие и архивные данные, выбирался с учетом обеспечения следующих характеристик системы:
- хранение большого объема данных (для серверного оборудования);
- минимальное время отклика;
- легкость управления;
- бесперебойная работа.
С учетом приведенных характеристик серверное оборудование было выбрано со следующими характеристиками:
- ОЗУ - 2 ГБ (сервер приложений и веб-сервер), 4 Гб (сервер БД) - для хранения большого объема данных при реализации автоматизируемых функций;
- процессор – 2xIntel Xeon 3200 ГГц - для быстрого выполнения вычислительных запросов;
- дисковый массив - RAID из двух дисков по 80 Гб 10000 rpm – для ля для поддержания основных данных к кэш-памяти;
- сетевые адаптеры - 2 х Ethernet 10Base-T/100Base-TX/1000Base-TX;
Клиентские рабочие места должны быть со следующей минимальной конфигурацией:
- процессор - 486 66MHz;
- ОЗУ - 32 МБ;
- свободное место на жестком диске - 5 Мb;
- скорость подключения к серверной части - 28.8 Кбит/сек.
Также для установки программного обеспечения и возможности восстановления в случае сбоя серверы должны иметь приводы DVD-ROM.
4.2 Обоснование и описание основных решений по выбору типов периферийных технических средств
В соответствии с функциональными требованиями к АСИ УП результатами некоторых операций являются документы на бумажных носителях (протоколы, акты, контракты и т. д.). Это предполагает распечатку документов на периферийных устройствах печати – принтерах. В связи с тем, что процесс управления ФЦП предполагает лишь периодическое распечатывание документов, особых требований к принтерам (скорости, ресурсу печати и т. д.) не предъявляется. Единственным необходимым условием является наличие в принтере встроенного сетевого интерфейса для возможности подключения его к локальной вычислительной сети.
Для отображения информации в системе используется монитор. Монитор необходимо выбирать с учетом того, что визуальный графический интерфейс разработан с разрешением 1024 на 768 точек. Также необходимо использовать современные мониторы для обеспечения качественного отображения информации и возможности длительной работы пользователей на рабочих местах без ущерба для здоровья.
4.3 Описание структурной схемы технических средств, размещенных в вычислительном центре (ВЦ) и на рабочих местах персонала
В комплекс технических средств системы входят следующие компоненты:
- сервер баз данных;
- сервер приложений;
- веб-сервер;
- клиентские рабочие места.
- локальная вычислительная сеть;
- сетевые устройства хранения информации: 5 Гб для текущей рабочей базы и 150 Гб для резервной копии рабочей базы;
- источники бесперебойного питания для обеспечения надежной работы серверов;
- пишущее DVD устройство для обеспечения резервного копирования данных на серверах оперативной и архивной баз данных;
- устройства печати.
Сервер базы данных и сервер приложений находятся в одной локальной сети и связаны между собой (без устройств-посредников) прямым каналом 1Гбит. Сервер приложений и веб-сервер физически расположены на одном компьютере и связаны между собой на уровне ПО на базе Servlet API. Веб-сервер и клиентские рабочие места связаны между собой через интернет посредством организации защищенного соединения (протокол http).
4.4 Результаты расчета числа технических средств и потребности в машинных носителях данных
При выполнении условий (указанные характеристики серверов), приведенных в п. п. 3.1 «Обоснование и описание основных решений по выбору типа ЭВМ», к одному серверу БД и одному серверу приложений (включая веб-сервер) может быть подключено 250 клиентских мест.
4.5 Обоснование численности персонала, обеспечивающего функционирование технических средств в различных режимах
Для обеспечения успешного функционирования технических средств АИС УП в различных режимах необходимы технический администратор системы (выполняющего системное администрирование АИС УП и операционной среды) и технолог (выполняющего настройку бизнес-логики функционирования системы). Возможны совмещения функций администратора и технолога одним сотрудником.
4.6 Технические решения по оснащению рабочих мест персонала, включая описание рабочих мест и расчет площадей
Все рабочие места персонала оснащаются персональными компьютерами с характеристиками, приведенными в п. п. 3.1 «Обоснование и описание основных решений по выбору типа ЭВМ». Также на рабочем месте должны быть установлены две силовые розетки и розетка сетевого подключения.
На части рабочих мест устанавливаются сетевые принтеры. Для подключения принтеров рабочее место оборудуется дополнительно одной силовой и одной сетевой розеткой.
Рабочие места пользователей системы подключаются к локальной сети, через которую производится обмен информацией между программным обеспечением рабочих мест и серверным оборудованием.
4.7 Описание особенностей функционирования технических средств в пусковом, нормальном и аварийном режимах
Никаких особенностей функционирования технических средств в различных режимах нет. Функционирование технических средств представлено в п. п. 2.2 «Описание функционирования КТС, в том числе в пусковых и аварийных режимах».
5 Аппаратура передачи данных
5.1 Обоснование и описание решений по выбору средств телеобработки и передачи данных, в том числе решения по выбору каналов связи и результаты расчета их числа
Реализация автоматизируемых функций, выполняемых АИС УП, происходит при обмене большим количеством информации между серверным оборудованием и клиентскими рабочими местами. Для обеспечения высокой скорости передачи данных необходимо использование коммутируемой среды Fast Ethernet.
5.2 Решения по выбору технических средств, обеспечивающих сопряжения с каналами связи, в том числе результаты расчета их потребности
Используемое сетевое оборудование не требует средств сопряжения.
5.3 Требования к арендуемым каналам связи
АСИ УП использует существующие каналы связи и не требует аренды дополнительных каналов.
5.4 Сведения о размещении абонентов и объемно-временных характеристиках передаваемых данных
Объемно-временные характеристики передаваемых данных имеют следующие параметры:
- сеть высокопроизводительного взаимодействия вычислительных средств со скоростью обмена данными между конечными узлами серверного комплекса сети не менее 100 Мбит/сек (Fast Ethernet);
- для взаимодействия удаленных подсистем комплекса допускается использование Dial-Up соединений со скоростью 14400 - 57600 бит/с (протоколы MNP и X.25).
5.5 Основные показатели надежности, достоверности и других технических характеристик средств телеобработки и передачи данных
Достоверность передаваемой информации достигается путем проверки данных соответствующих протоколов передачи данных (TCP).
6 Используемые сокращения
Сокращения, принятые в документы, приведены в таблицеТаблица 5.1.
Таблица 5.1
Сокращение | Наименование |
АИС УП | автоматизированная система управления программами и проектами |
АС | автоматизируемая система |
БД | база данных |
Минэкономразвития России | Министерство экономического развития и торговли Российской Федерации |
