ЗАДАНИЕ НА ТЕМУ «АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ ЧЕРТЕЖ ЗДАНИЯ»
Рабочие чертежи зданий (сооружений) выполняют по государственным стандартам системы проектной документации для строительства (СПДС). Стандарты СПДС обеспечивают единство состава, оформления, комплектности проектной документации, правил учёта, хранения, внесения в неё изменений с обязательным распространением этих правил на проектную документацию всех объектов строительства.
Государственные стандарты СПДС значительно сокращают объём, улучшают содержание и форму проектной документации, уменьшают затраты труда и времени на её выполнение. Комплексу государственных стандартов СПДС присвоен порядковый индекс (код) 21, например, ГОСТ 21.001-77 «Общие положения».
Рабочие чертежи, предназначенные для производства строительно-монтажных работ, объединяют по ГОСТ 21.101-79 «Основные требования к рабочим чертежам».
Задание: Используя схему здания вычертить в масштабе 1:100 план здания в соответствии с индивидуальным заданием и требованиями ГОСТ 21.501- 93. В проекционной связи расположить фасад здания и указанный на плане разрез. Выполнить указанный на разрезе выносной элемент в масштабе 1:25. Работа выполняется на формате A3(A2) в графическом редакторе AutoCAD и сохраняется с расширением. dwg
На проверку работа высылается в виде экранных снимков каждого изображения и всего формата в целом.
Работа выполняется в соответствии с вариантом, который определяется по последней цифре зачетной книжки.
Работа оценивается на 100 баллов, которые распределяются следующим образом:
План здания - 40 баллов,
Фасад здания (с заливкой и штриховкой)- 20 баллов,
Разрез здания- 20 баллов,
Выносной узел- 20 баллов.
ВАРИАНТЫ ЗАДАНИЙ

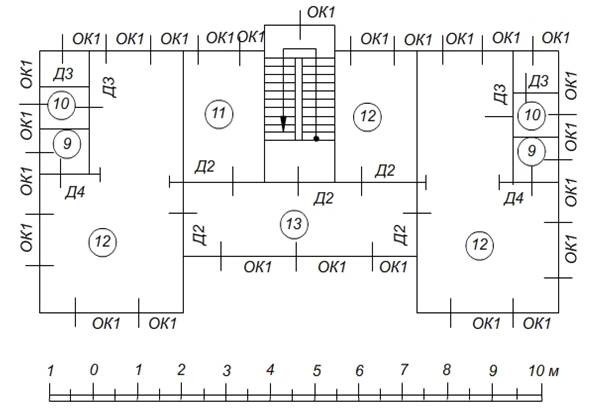

1 Вариант

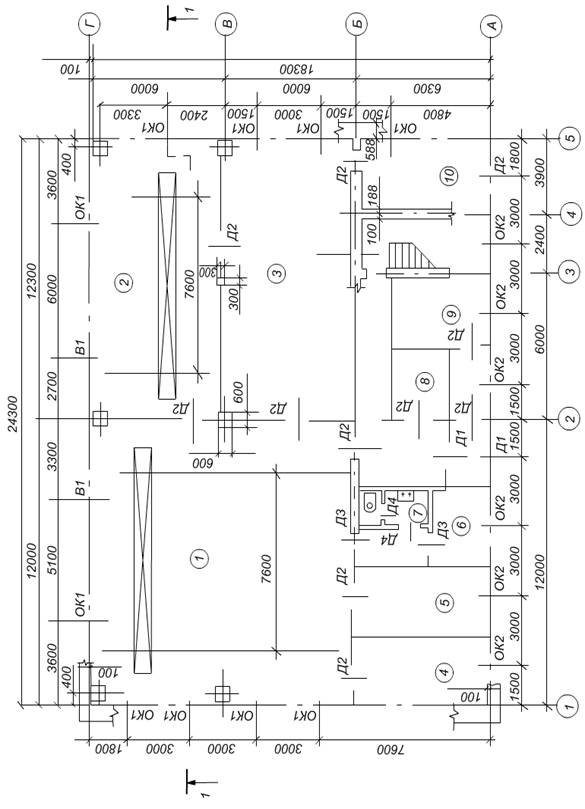

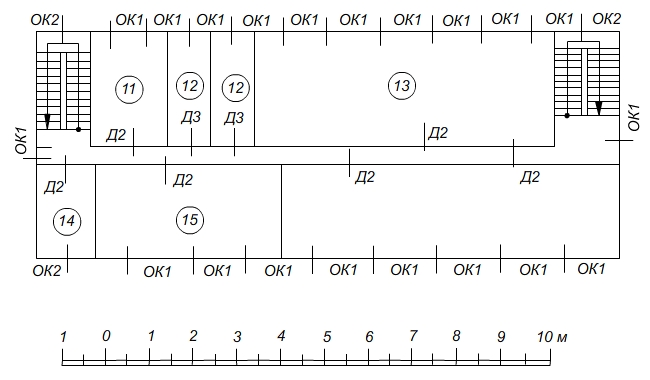

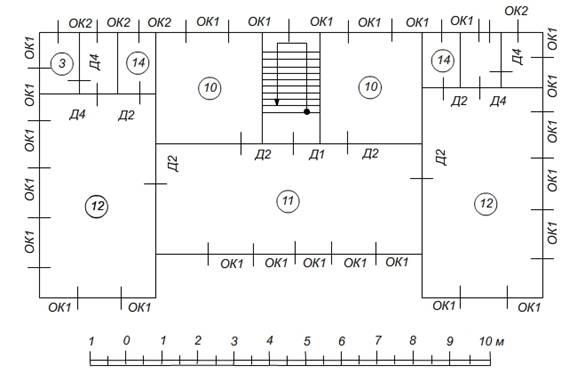

Схема 1 этажа

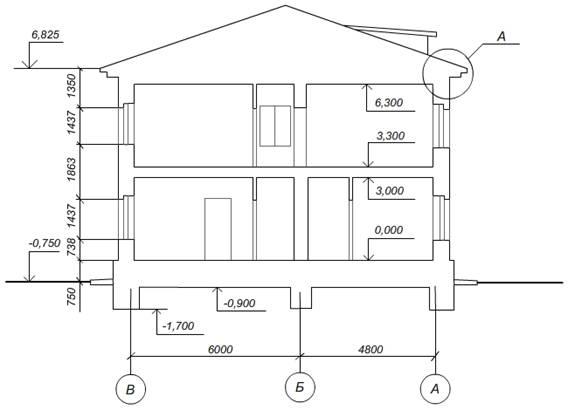

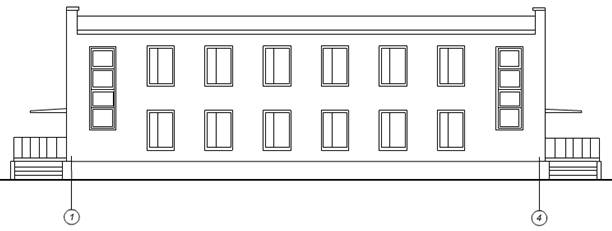

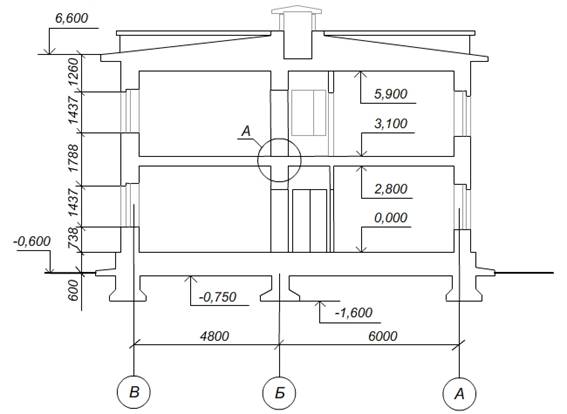

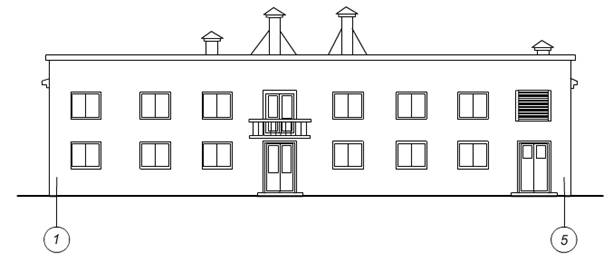

В задании даны схема плана первого этажа, фасад и разрез 1-1 двухэтажного здания дома связи. Стены здания кирпичные, наружные – толщиной в два кирпича, внутренние стены толщиной в полтора кирпича. Перегородки шлакобетонные толщиной 120мм.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 1512 мм в ширину, 1812 мм в высоту. Для обозначенных на схеме плана ОК2 оконных проемов размеры: 1212 мм в ширину, 1812 в высоту.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 1512мм, для Д2- шириной 1212 мм, для Д3- шириной 912 мм, для Д4- шириной 732 мм. Высота всех дверных проемов равна 2412 мм.
На схеме плана оси наружных и внутренних капитальных стен показаны штрихпунктирными линиями, перегородки обозначены сплошными тонкими линиями.
В задании приводятся размеры между осями стен, оконных и дверных проемов, показано размещение лестничных клеток, сантехнического оборудования.
Оконные и дверные проемы промаркированы индексами ОК1, Д1 и др.
Размещение перегородок и недостающие размеры определяются по чертежу с помощью линейного масштаба.
На схеме плана показаны помещения первого этажа 4-зал аппаратов Морзе, 5- венткамера,3- блокстанция,1- служебное помещение, 2- душевые и туалеты, 6- кислотная,7- аккумуляторная, 8- гардероб,9- мастерская, 10- склад.

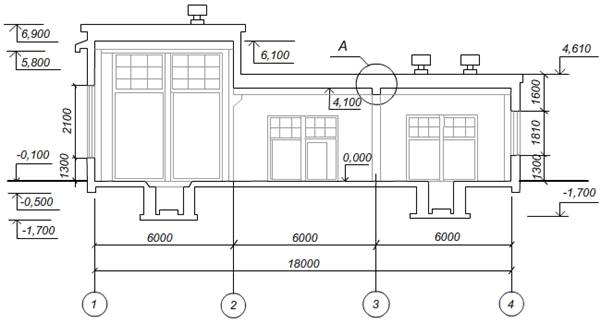

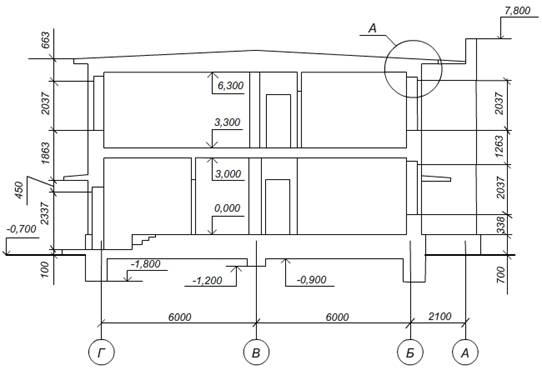

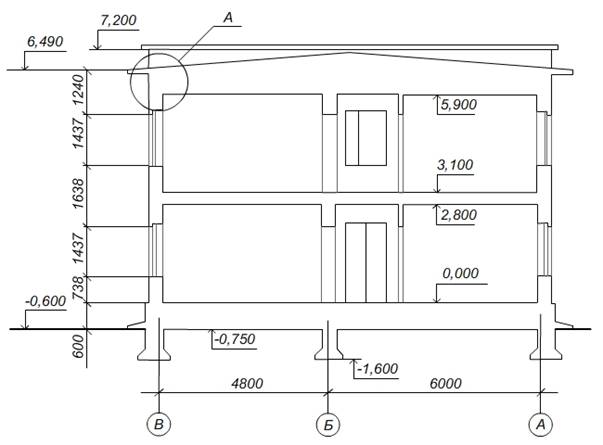

В задании показан коньковый узел опирания железобетонных панелей покрытия на капитальную стену.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.

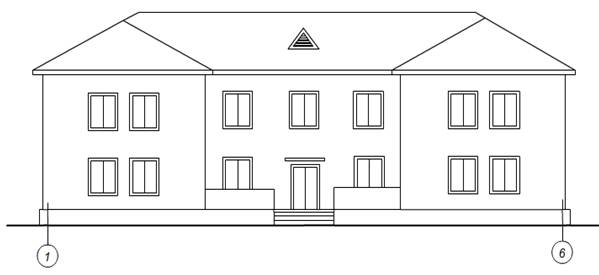

Вариант 2

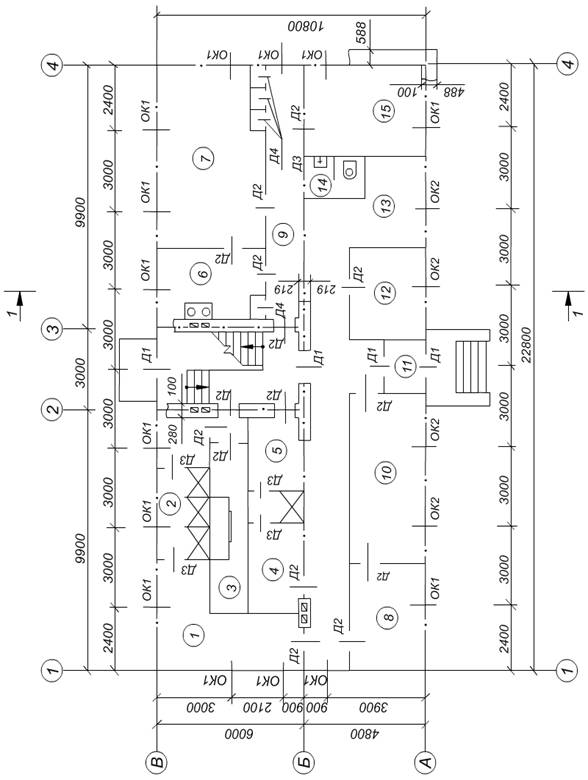

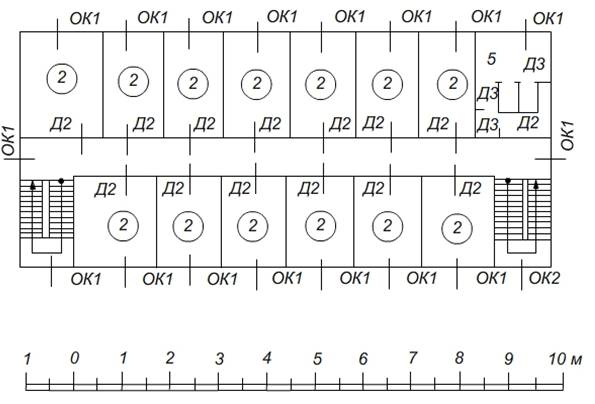

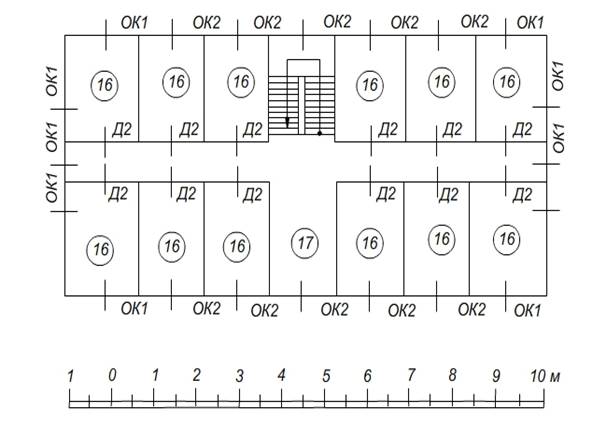

Схема первого этажа
В задании даны схема плана первого этажа, фасад и разрез 1-1 двухэтажного здания спального корпуса дома отдыха. Стены здания кирпичные, наружные – толщиной в два кирпича, внутренние стены толщиной в полтора кирпича. Перегородки из гипсобетонных плит толщиной 160 мм.
На схеме плана оси наружных и внутренних капитальных стен показаны штрихпунктирными линиями, перегородки обозначены сплошными тонкими линиями.
В задании приводятся размеры между осями стен, оконных и дверных проемов, показано размещение лестничных клеток, сантехнического оборудования.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 1212 мм в ширину, 1512 мм в высоту. Для обозначенных на схеме плана ОК2 блока из четырех переплетов для лестничной клетки размеры: 1212 мм в ширину, 3912 в высоту.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 1212мм, для Д2- шириной 912 мм, для Д3- шириной 762 мм. Высота всех дверных проемов равна 2112 мм.
Размещение перегородок и недостающие размеры частей здания определяются по чертежу.
На схеме показаны помещения первого этажа: 1- комендатура,2- жилые комнаты, 3- бельевая, 4- туалет.
В задании приведены данные о конструкции опирания карнизной плиты и перекрытия на стену здания.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.

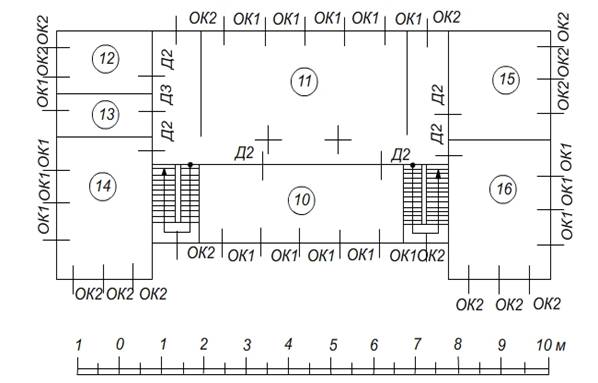

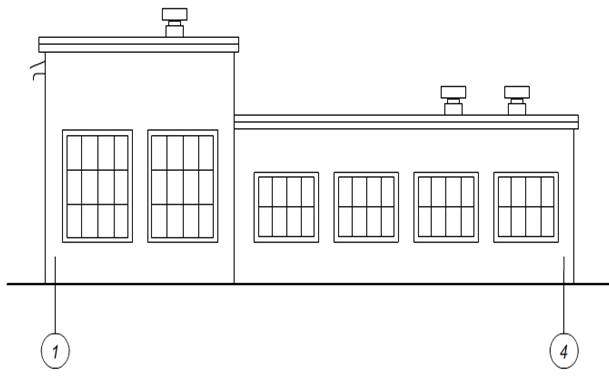

Вариант 3

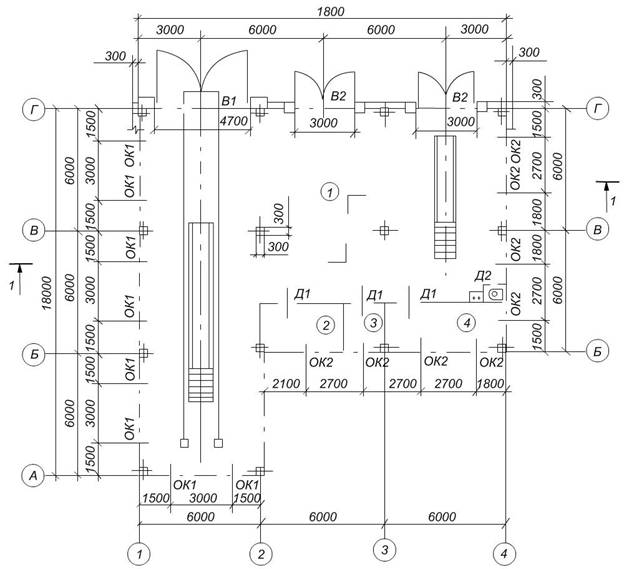

Схема первого этажа
В задании даны схема плана первого этажа, фасад и разрез 1-1 двухэтажного здания зарядной станции. Стены здания кирпичные, наружные – толщиной в два кирпича, внутренние стены толщиной в один кирпич. Перегородки шлакобетонные толщиной 120мм.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 - 2112 мм в ширину, 3012 мм в высоту. Для обозначенных на схеме плана ОК2 оконных проемов размеры: 1512 мм в ширину, 1212 в высоту.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 1212мм, для Д2- шириной 1212 мм, для Д2а - шириной 1512 мм, для Д3- шириной 822 мм, для Д4-762мм, для В1 ( ворота распашные)-3612мм. Высота всех дверных проемов равна 2412 мм, высота ворот-3612мм.
На схеме плана показаны помещения первого этажа: 1- гараж, 2-зарядная, 3- агрегатная, 4- тепловой пункт, 5- кладовая инструментов, 6- комната мастера, 7- санитарный узел, 8- склад химикатов, 9- электролитная, 10- трансформаторная. Помещения 1, 2, 3 и 10- двух-световые.
В задании показан узел устройства свеса кровли. В процессе производства работ в кирпичную кладку карнизного свеса заделывают просмоленные деревянные пробки. К пробкам прибивают доску и брусок. Пространство между бруском и утеплителем заполняют бетоном.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.
Вариант 4

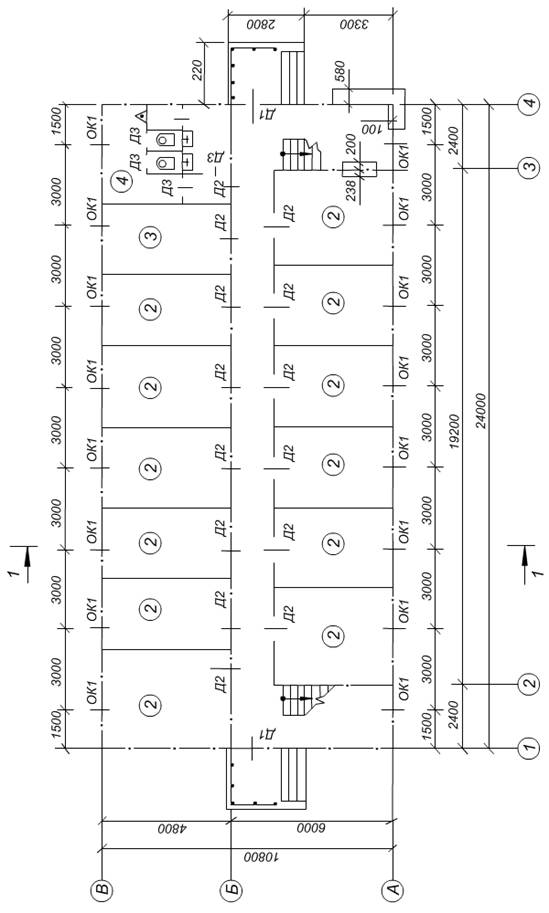

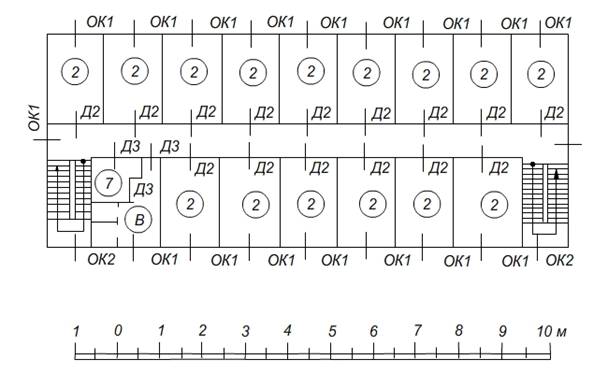

Схема 1 этажа
В задании даны схема плана первого этажа, фасад и разрез 1-1 двухэтажного здания Дома детского творчества. Стены здания кирпичные, наружные – толщиной в два кирпича, внутренние стены - в полтора кирпича. Перегородки из гипсобетонных плит толщиной 160мм.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 - 1812 мм в ширину, 2112 мм в высоту.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 1812 мм, для Д2- шириной 1212 мм, для Д3- шириной 912 мм. Высота всех дверных проемов равна 2412 мм.
На схеме плана оси стен показаны штрихпунктирной тонкой линией, перегородки изображены сплошными тонкими линиями.
Размещение перегородок и недостающие размеры частей здания определяют с помощью линейного масштаба.
На схеме плана показаны помещения первого этажа : 1- тамбур, 2- комната директора, 3- комната преподавателей, 4- гардероб, 5- мастерская,6- фотолаборатория, 7- радиокабинет, 8- столярная мастерская,9- туалет.

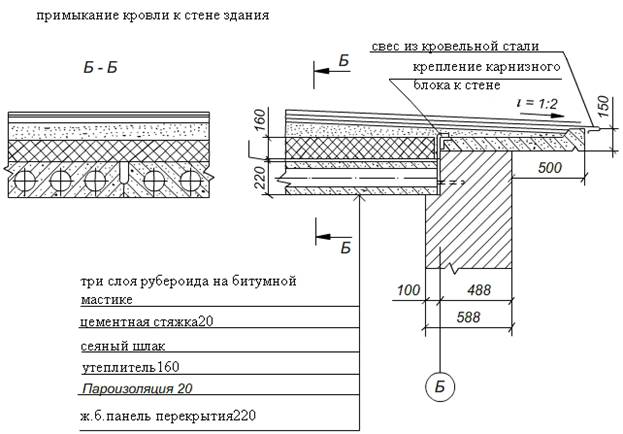

В задании приведен узел примыкания кровли к стене здания. Пустотные железобетонные плиты перекрытия закладывают по бетонным балкам, опирающимся на стены здания. Под утеплитель бесчердачного покрытия настилается пароизоляция- слой рубероида.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.

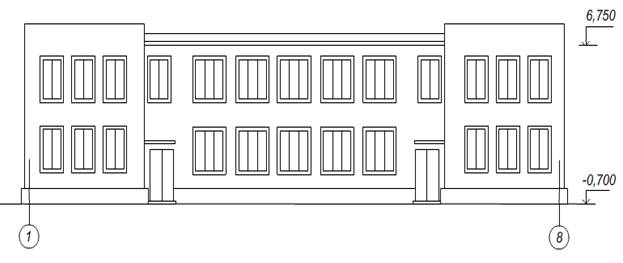

Вариант 5

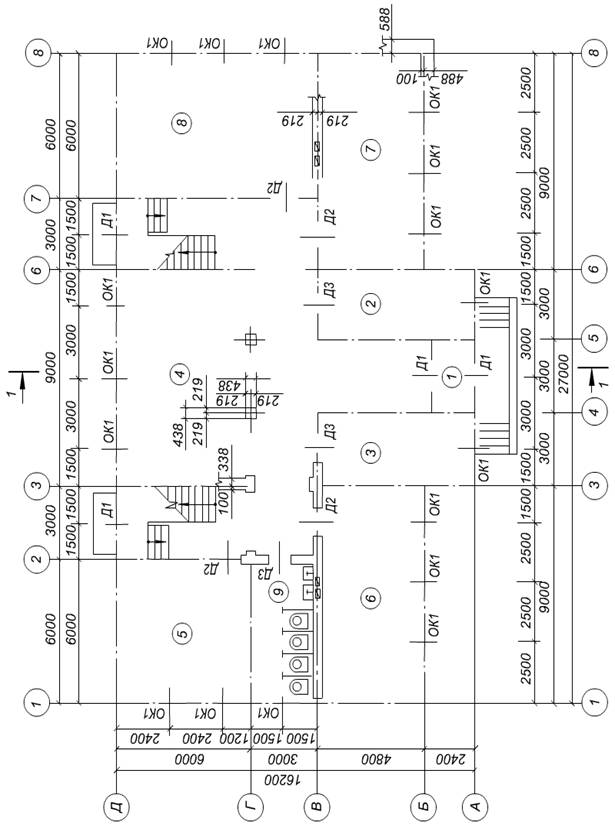

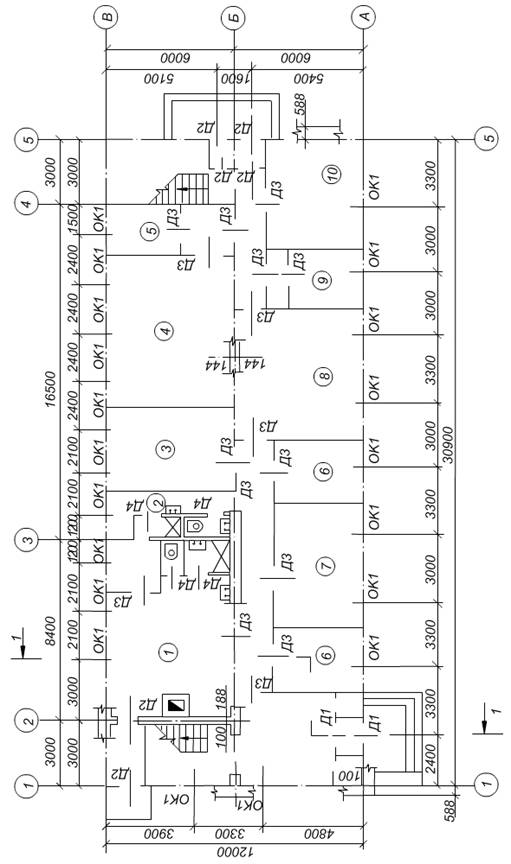

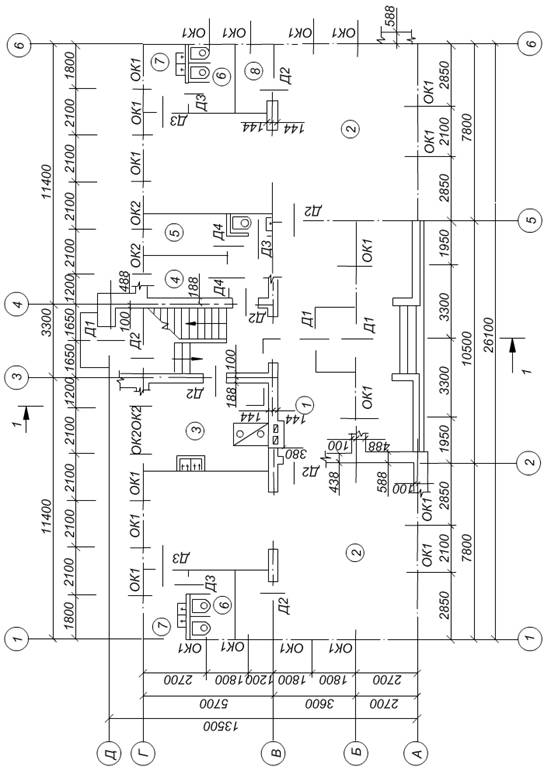

Схема первого этажа
В задании даны схема плана первого этажа, фасад и разрез 1-1 двухэтажного здания детского сада. Стены здания кирпичные, наружные – толщиной в два кирпича, внутренние стены - в полтора кирпича. Перегородки из шлакогипсобетонных блоков толщиной 120мм.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 - 1212 мм в ширину, 1812 мм в высоту.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 1512 мм, для Д2- шириной 1212 мм, для Д3- шириной 762 мм, для Д4- шириной 912 мм. Высота двупольного дверного проема ОК1 равна 2412 мм, высота остальных дверных проемов - 2112 мм.
На схеме плана оси стен показаны штрихпунктирной тонкой линией, перегородки изображены сплошными тонкими линиями.
Размещение перегородок и недостающие размеры частей здания определяют с помощью линейного масштаба.
На схеме плана показаны помещения первого этажа : 1- вестибюль с тамбуром, 2- групповые комнаты, 3- кухня, 4- комната заведующего, 5- медицинская комната, 6- туалеты, 7- умывальные, 8- кроватные комнаты.

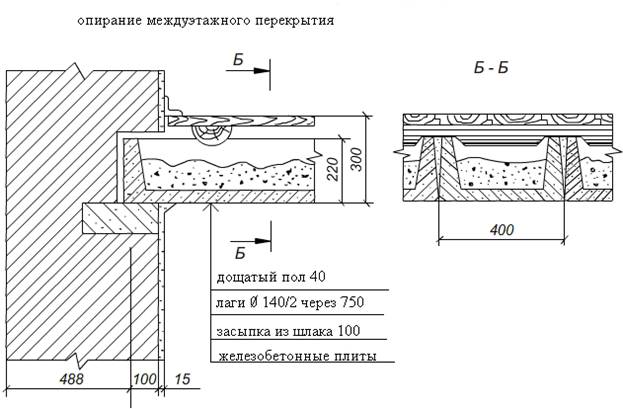

В задании показана конструкция опирания междуэтажного перекрытия на стены здания. Перекрытие выполняется из железобетонных коробчатых плит с засыпкой шлаком. По плитам уложены деревянные лаги. По лагам настилается дощатый пол.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.
Вариант 6

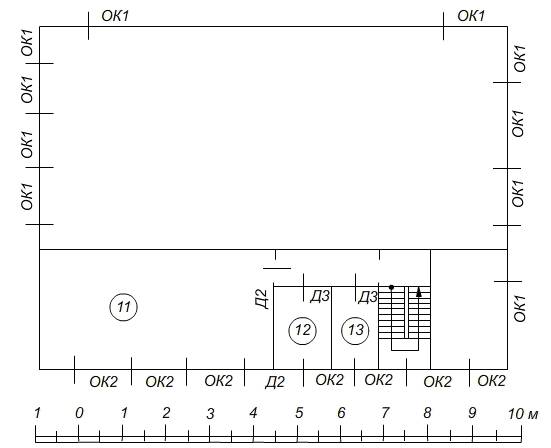

Схема первого этажа
В задании даны схема плана первого этажа, фасад и разрез 1-1 двухэтажного здания дома отдыха. Стены здания кирпичные, наружные – толщиной в два кирпича, внутренние стены - в полтора кирпича. Перегородки из шлакобетонных плит толщиной 100мм.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 - 1212 мм в ширину, 1512 мм в высоту, для ОК2- 1812 мм в высоту, 1512 мм в ширину.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 1212 мм, для Д2- шириной 912 мм, для Д3- шириной 762 мм, для Д4- шириной 720мм. Высота дверных проемов - 2112 мм.
На схеме плана оси стен показаны штрихпунктирной тонкой линией, перегородки изображены сплошными тонкими линиями.
Размещение перегородок и недостающие размеры частей здания определяют с помощью линейного масштаба.
На схеме плана показаны помещения первого этажа: 1-мужская гардеробная, 2- душ мужской, 3- дезокамера, 4-гардероб женский, 5- душ женский, 6- кухня, 7- комната отдыха, 8- сушильное отделение, 9- коридор, 10- прачечная, 11- тамбур, 12- комната персонала, 13-камера хранения, 14- туалет, 15- бельевая.
В задании приведены данные о конструкции карниза и кровли здания. Карниз выполнен с помощью железобетонной карнизной плиты, которая заложена в верхнюю часть стены. Стропила с пришитыми к ним двумя кобылками опираются на мауэрлат (опорный брус), расположенный вдоль стены, и крепятся закруткой из проволоки к костылю, заложенному в стены здания.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.
Вариант 7
Схема первого этажа
В задании даны схема плана первого этажа, фасад и разрез 1-1 здания гаража дистанционного пути. Стены здания из керамзитобетонных панелей толщиной 300 мм. Перегородки из шлакобетонных панелей толщиной 120мм.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 - 2400 мм в ширину, 3310 мм в высоту, для ОК2- 2100 мм в высоту, 1810 мм в ширину.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 900 мм, для Д2- шириной 720 мм, для ворот В1- шириной 4800 мм, для ворот В2- шириной 3000мм. Высота дверных проемов Д1 и Д2- 2100 мм., высота ворот В1-5400мм, В2- 3000мм.
На схеме плана оси стен показаны штрихпунктирной тонкой линией, перегородки изображены сплошными тонкими линиями.
Размещение перегородок и недостающие размеры частей здания определяют с помощью линейного масштаба.
На схеме плана показаны помещения первого этажа:1- гараж, 2- дефектоскопная, 3- гардероб, 4- зарядная.

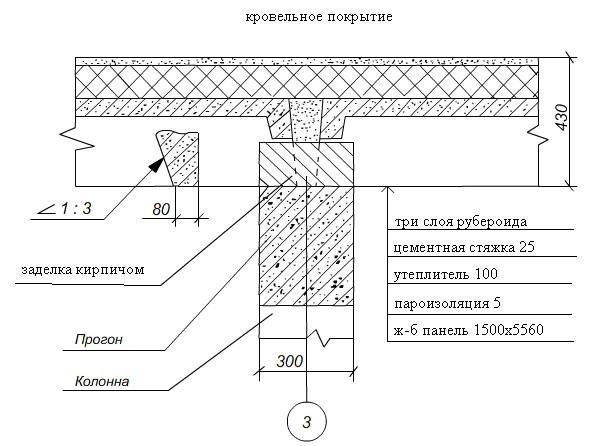

В задании показан узел опирания панелей перекрытия на железобетонный прогон и конструкция кровли.
Железобетонная плита имеет коробчатую форму. На железобетонные плиты мастикой приклеивается слой пароизоляции, далее укладывается утеплитель и цементная стяжка, на которой последовательно на битумной мастике настилаются три слоя рубероида.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.

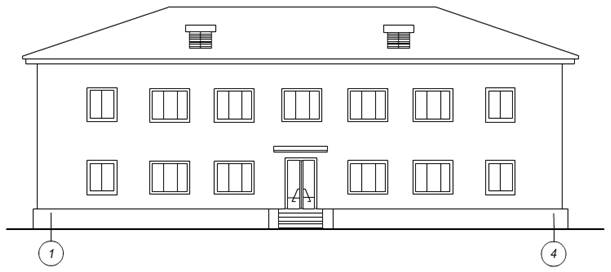

Вариант 8

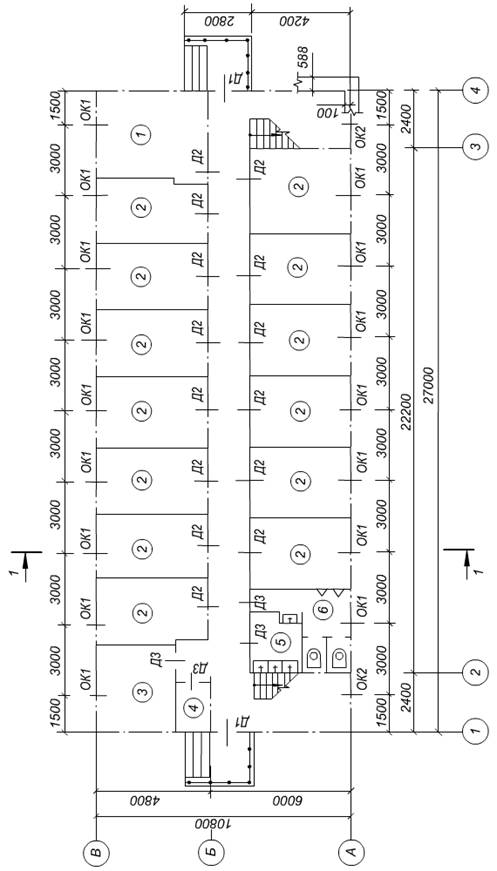

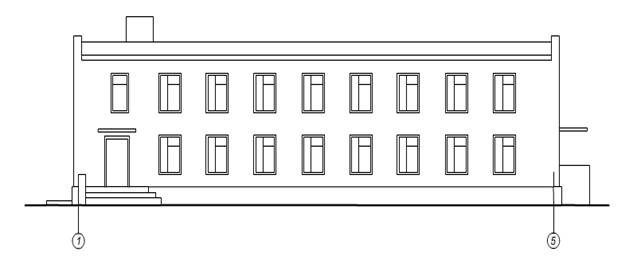

Схема первого этажа
В задании даны схема плана первого этажа, фасад и разрез 1-1 двухэтажного здания общежития. Стены здания кирпичные, наружные – толщиной в два кирпича, внутренние стены - в полтора кирпича. Перегородки из гипсобетонных плит толщиной 160мм.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 - 1512 мм в ширину, 1512 мм в высоту, для ОК2 – 1212 мм в ширину, 3612 мм в высоту.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 1212 мм, для Д2- шириной 912 мм, для Д3- шириной 762 мм. Высота всех дверных проемов равна 2112 мм.
На схеме плана оси стен показаны штрихпунктирной тонкой линией, перегородки изображены сплошными тонкими линиями.
Размещение перегородок и недостающие размеры частей здания определяют с помощью линейного масштаба.
На схеме плана показаны помещения первого этажа: 1-комендатура, 2-жилые комнаты, 3- бельевая, 4-кладовая, 5-умывальники, 6- туалет.
В задании приведены данные о конструкции опирания междуэтажного перекрытия на внутреннюю стену здания. Перекрытие выполнено из железобетонных плит, по которым уложена звукоизоляция из древесноволокнистого материала. Изоляция покрытия легким бетоном. Между бетоном и линолеумом нанесена прослойка из водостойкой мастики.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.
Вариант 9

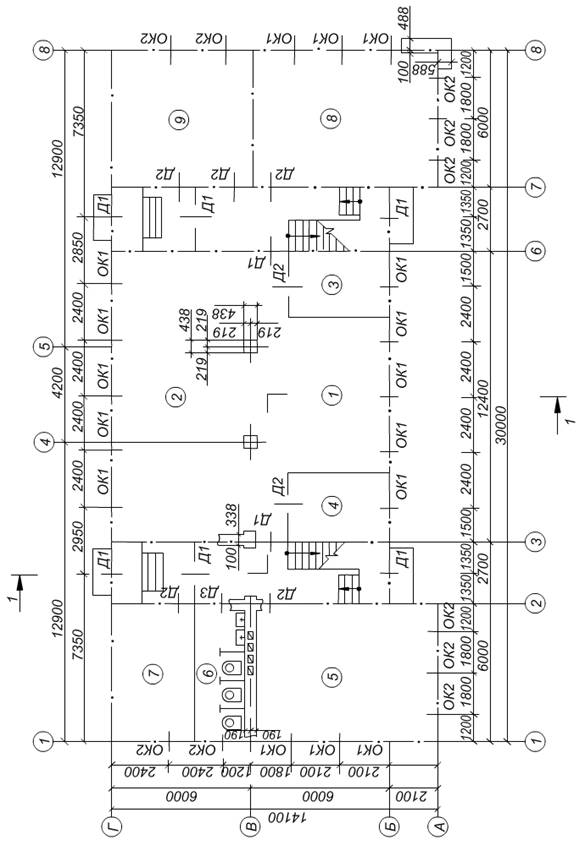

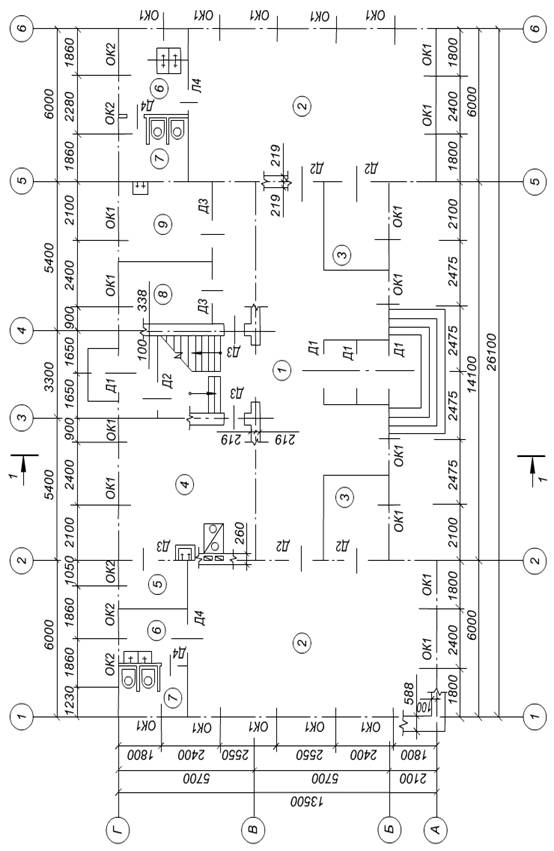

Схема первого этажа
В задании даны схема плана первого этажа, фасад и разрез 1-1 двухэтажного здания детского сада. Стены здания кирпичные, наружные – толщиной в два кирпича, внутренние стены - в полтора кирпича. Перегородки из шлакобетонных плит толщиной 120мм.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 - 1212 мм в ширину, 1812 мм в высоту, для ОК2 – 912 мм в ширину, 1812 мм в высоту.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 1512 мм, для Д2- шириной 1512 мм, для Д3- шириной 912 мм, для Д4- 762 мм. Высота всех дверных проемов равна 2112 мм.
На схеме плана оси стен показаны штрихпунктирной тонкой линией, перегородки изображены сплошными тонкими линиями.
Размещение перегородок и недостающие размеры частей здания определяют с помощью линейного масштаба.
На схеме плана показаны помещения первого этажа: 1-вестибюль с двойным тамбуром, 2- групповые комнаты, 3- кроватные комнаты, 4- кухня, 5- кладовая, 6- уборные, 7-умывальные, 8- комната заведующего, 9- комната врача.

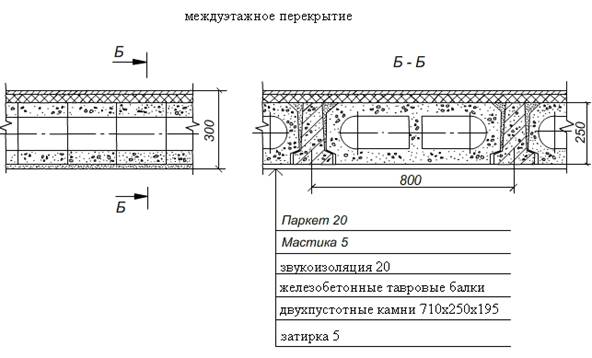

В задании показана конструкция междуэтажного перекрытия. Перекрытие состоит из железобетонных балок таврового сечения и двухпустотных камней- вкладышей. Зазоры между камнями и балками замоноличены бетоном. Далее укладывается слой звукоизоляции и паркетный пол по мастике.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.

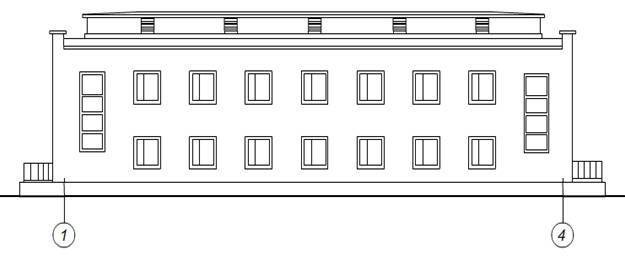

Вариант 10

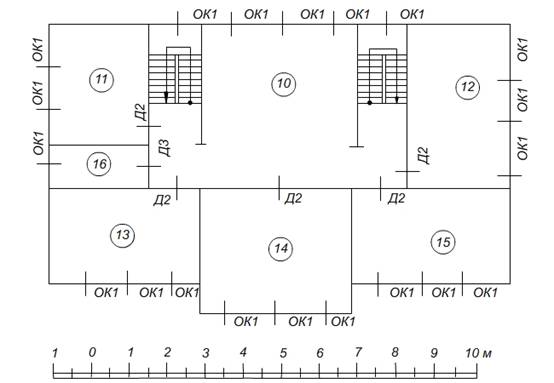

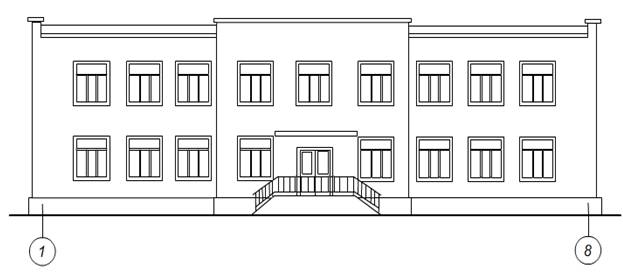

Схема первого этажа
В задании даны схема плана первого этажа, фасад и разрез 1-1 двухэтажного здания дома технического творчества. Стены здания кирпичные, наружные – толщиной в два кирпича, внутренние стены - в полтора кирпича. Перегородки из железобетонных плит толщиной 160мм.
Оконные проемы без четвертей с двойным остеклением. Размеры оконных проемов: для обозначенных на схеме плана ОК1 - 1812 мм в ширину, 2112 мм в высоту, для ОК2 – 1212 мм в ширину, 2112 мм в высоту.
Размеры дверных проемов для обозначенных на схеме Д1- шириной 1512 мм, для Д2- шириной 912 мм, для Д3- шириной 762 мм. Высота всех дверных проемов равна 2112 мм.
На схеме плана оси стен показаны штрихпунктирной тонкой линией, перегородки изображены сплошными тонкими линиями.
Размещение перегородок и недостающие размеры частей здания определяют с помощью линейного масштаба.
На схеме плана показаны помещения первого этажа: 1-холл, 2- гардероб, 3- комната директора, 4- комната преподавателей, 5- автомотокласс, 6- туалет, 7-кладовая, 8- столярная мастерская, 9- слесарная мастерская.
В задании приведены данные о конструкции примыкания кровли к стене здания. По плитам перекрытия настилается пароизоляция и укладывается утеплитель. Утеплитель покрывается слоем шлака, поверх которого выкладывается цементная стяжка и настилается трехслойный рубероидный ковер на битумной основе. Свес карнизной плиты покрывается кровельной сталью.
В работе требуется:
1. Вычертить план первого этажа, фасад и разрез 1-1 в масштабе 1:100.
2. На плане нанести: толщину стен и перегородок, оконные и дверные проемы, лестничные марши, сантехническое оборудование, произвести маркировку разбивочных осей и проемов, проставить необходимые площади и размеры помещений.
3. На разрезе произвести разбивку ступеней лестничных маршей.
4. Выполнить фасад, используя средства заливки цветом и фактурой.
Вычертить узел в масштабе 1: 10 и нанести графические обозначения материалов.
