Технологический регламент ёганнефть» по подготовке, запуску, выводу на режим и эксплуатации скважин, оборудованных УЭЦН (стр. 28 )

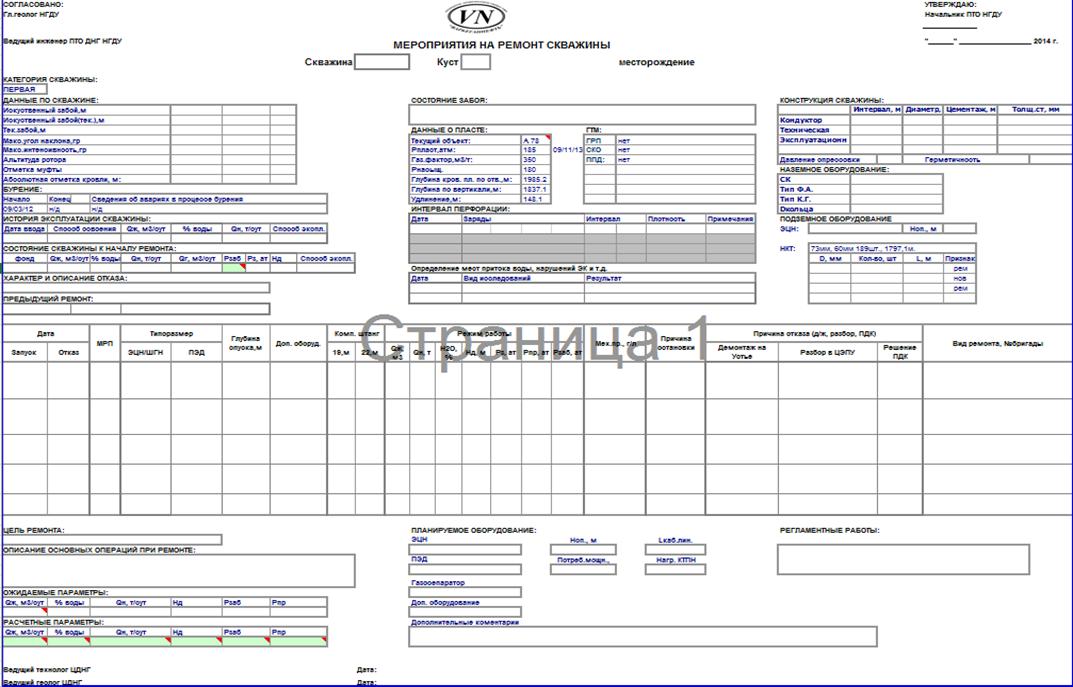

Приложение .

ЭКСПЛУАТАЦИОННЫЙ

ПАСПОРТ УЭЦН

Заказчик___________Месторождение_________________ЦДНГ_______Куст_______Скважина_________

Перевод, ввод, смена с__________________на УЭЦН________________Глубина спуска__________метров

1.  КОМПЛЕКТАЦИЯ УЭЦН

Узел		Тип	Модель	L, м	н/р	Завод	Номер	Гр.	Примечания
ЭЦН	вс
		Ступеней , Потребляемая мощность кВ
ЭЦН	нс
		Ступеней , Потребляемая мощность кВ
ЭЦН	сс
		Ступеней , Потребляемая мощность кВ
ЭЦН	сс
		Ступеней , Потребляемая мощность кВ
ЭЦН	сс
		Ступеней , Потребляемая мощность кВ
ЭЦН	сс
		Ступеней , Потребляемая мощность кВ
ГС	ос
		Тип муфты для ГЗ, Тип муфты для ЭЦН
ПЭД	вс
ПЭД	нс
		U ном В, Тип масла , Тип муфты I ном А, U хх В, I хх А, F ном Гц.
Протектор	ос
		Тип масла
Обр. клапан
Сл. клапан
ШМУ
КСН
ТМС
Каб. лин.
Удлинитель

Наличие доп. оборудования________________________________________________________________

Особые отметки____________________________________________________________________________

__________________________________________________________________________________________

Скомплектовал_______________________________________________ «_____»_____________201___г.

Паспорт выдал _______________________________________________ «_____»_____________201___

2. КОНТРОЛЬНЫЙ ЗАМЕР (ПРИ ОТКАЗЕ)

Вид сработавшей защиты (ЗП, ЗСП, ПКИ, прочее_______________________________________________)

I раб(А): A____В____С____; Загрузка ПЭД (%)____; Защита от турбинного вращения включена (да, нет).

Уставка ЗП_____; Уставка ЗСП______; ПКИ работоспособен (да, нет, отсутствует).

Rиз (МОм, Ком): A-0______; В-0______; С-0______; «Звезда» (Ом) А-В______; В-С______; А-С______;

Наличие фазировочных меток (да, нет); Кабель от клеммной коробки отключил (да, нет).

Замечания:___________________________________________________________________________________________________________________________________________________________________________

«____»_______________20______г. Эл. монтер ЦЭПУ________________/_________________________/

подпись фамилия, имя, отчество

Время:_______час.,_______мин.

3. ЗАКЛЮЧЕНИЕ О ПРИЧИНЕ ПОДЪЕМА

Снижение подачи; Отсутствие подачи; Iхх; Клин; Снижение изоляции; ГТМ; Прочее; ____________

___________________________________________________________________________________________

Дата запуска___________________Дата отказа_______________________Наработка___________________

«____»_______________20______г.

Технолог ЦДНГ________________/_________________________/

подпись фамилия, имя, отчество

3.1 Контрольный замер после разделки сальникового ввода

Rиз (МОм, Ком): A-0______; В-0______; С-0______; «Звезда» (Ом) А-В______; В-С______; А-С______;

«____»_______________20______г.

Эл. монтер ЦЭПУ________________/_________________________/

подпись фамилия, имя, отчество

ПОДГОТОВКА СКВАЖИНЫ

Диаметр э/к____мм. Искусственный забой______м. Интервал перфорации: в. д._______м. н. д._______м.

Пласт________ Рпл._______атм. Жидкость глушения___________ Уд. вес__________г/см³. V=________м³.

Давление закачки: Рнач.________атм. Ркон.________атм. Наличие циркуляции_______________________

Текущий забой________м. Дата отбивки_____________20____г.

Состояние забоя____________________________________________________________________________

Очистка забоя(способ)_______________________________________________________________________

Извлечено_________________________________________________________________________________

Прочие работы _____________________________________________________________________________ __________________________________________________________________________________________

Текущий забой после производства работ___________м.

«____»_______________20______г.

Мастер Т(К)РС________________/_________________________/

подпись фамилия, имя, отчество

«____»______________20______г.

Представитель ЦДНГ_______________/________________________/

подпись фамилия, имя, отчество

МОНТАЖ УСТАНОВКИ

Температура воздуха_______ºС. Метеоусловия (снег, дождь, сильный ветер, прочее__________________)

Расстановка_______; Мачта отцентрирована (да, нет); Механическая катушка исправна (да, нет).

Соосность: кабель-ролик-устье (есть, нет); Состояние мостков (норма, нет).

Rиз «ПЭД-кабель»____________Мом; Опрессовка токоввода:________атм, через _______мин.______атм.

Вращение валов__________; Метка (какая)___________; Фазировка (есть, нет)

Обратный клапан_______ Сливной клапан________ КСН__________

5.1 УЭЦН С ТМС

Замер Rиз. после монтажа УЭЦН произведен в присутствии представителя бригады Т(К)РС (да, нет)

Rиз «ПЭД-кабель»______________МОм;

Мегаомметр, тип____________________; номер_____________________; дата поверки________________;

Бригада Т(К)РС с порядком замера Rиз. УЭЦН с ТМС ознакомлена (да, нет)_____________________

«____»_______________20______г. Эл. монтер ЦЭПУ________________/_________________________/

подпись фамилия, имя, отчество

Время:_______час.,_______мин. Мастер Т(К)РС________________/_________________________/

подпись фамилия, имя, отчество

Мегаомметр, тип____________________; номер_____________________; дата поверки________________;

Мультиметр, тип____________________; номер_____________________; дата поверки________________;

Замечания:___________________________________________________________________________________________________________________________________________________________________________

«____»_______________20______г.

Эл. монтер ЦЭПУ________________/_________________________/

подпись фамилия, имя, отчество

Время:_______час.,_______мин.

Мастер Т(К)РС________________/_________________________/

подпись фамилия, имя, отчество

СПУСК УСТАНОВКИ

Диаметр НКТ
Кол-во НКТ
Rиз., МОм
Т воздуха, ºС

Начало спуска: _____час., _____мин. Окончание спуска:_____час., ______мин.

Нсп. фактическая: ЭЦН_______м. Обратный клапан________м. Сливной клапан________м. КСН______м.

Опрессовка НКТ: Рнач.______атм. через_______мин. Ркон.______атм. Заключение:___________________
