Оконечные устройства и линии абонентского участка информационной сети | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1. Лекция: Потребительские свойства телефонных аппаратов. Принципы построения микрофона и телефона | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Термин "телефонный аппарат" привычен для нашего слуха, но в настоящее время имеется целый ряд устройств, выполняющих на потребительском уровне те же функции и носящих другие названия. Например, специальные звуковые колонки и микрофон при передаче речи через компьютер, операторский комплект "гарнитура", состоящий из наушников и микрофона, и т. п. Ниже будем рассматривать "классический" телефонный аппарат, а потом обратим внимание на особенности других устройств. Нам с раннего возраста известно, что телефонный аппарат предназначен для преобразования акустической энергии речи в электрический сигнал и обратного преобразования. Общепринятые требования к телефонному аппарату обычно формулируются так: "Желательно, чтобы было хорошо слышно и можно было узнать, с кем говоришь". Попробуем определить эти требования более подробно: Рассмотрим, по каким потребительским свойствам формально оценивается телефонный аппарат [1.37]. Государственный стандарт [1.10] определяет следующие измеряемые параметры речи: · слоговая разборчивость речи; · фразовая разборчивость; · качество речи. Слоговая, фразовая разборчивость и качество речи Эти показатели относятся не только к телефонному аппарату, но и ко всей системе, передающей речь. Слоговая (фразовая) разборчивость определяется как отношение числа правильно принятых по испытуемому тракту слогов (фраз) к общему числу переданных и выражается в процентах. Иногда применяют название, объединяющее оба вида разборчивости, — смысловая разборчивость. Качество речи — это параметр, характеризующий субъективную оценку звучания речи в системе. Иными словами: Качество речи — общее впечатление слушателя от воспринимаемой речи. Эти показатели речи характеризуются следующей таблицей (таблица 1.1).
Заметим, что в таблице 1.1 нормы указаны только для того, чтобы представить порядок величин. В реальной сети этот показатель нормируется в зависимости от применяемой аппаратуры. Например, при применении низкоскоростных способов кодирования (вокодерных, см. далее), он может быть значительно понижен [1.6]. При оценке качества речи большую роль также играют такие субъективные показатели, как узнаваемость речи, т. е. возможность слушателя по звучанию голоса определять конкретного человека, известного ему ранее. При оценке принимаемой речи большую роль играет затухание телефонного тракта и уровень местного шума (шум внутри помещения). Например, телефонный аппарат должен обеспечивать слоговую разборчивость 80% при включении его в телефонный тракт с двумя абонентскими линями, при затухании каждой абонентской линии 4,5 дБ и затухании соединительной линии 22,5 дБ, при уровне шума в помещении приема 60 дБ. (О затухании линий и способах его измерения будет сказано в дальнейшем; см. также [1.2].) Показатели, характеризующие речь, конечно, являются субъективными и зависят от многих причин, в том числе от технических средств. "Человеческая" составляющая разборчивости: — слуховой аппарат принимающей стороны и тембр голоса передающей стороны. Техническая составляющая: — громкость воспроизведения. Разборчивость речи, естественно, может оцениваться только статистически и по сравнению с некими эталонными условиями. Например, проводятся испытания с группой абонентов. Группа состоит из 10-12 человек (мужчин и женщин). Они разделяются на две подгруппы: дикторы (не менее 5 человек), а остальные — слушатели (аудиторы). Дикторы произносят контрольную фразу. Сами контрольные фразы утверждены [1.8]. Каждая контрольная фраза произносится диктором два раза: один раз через оцениваемый тракт, затем — через эталонный тракт. Схема установки для испытаний показана на рис. 1.1. Порядок чередования трактов случайный, например: Э-И; И-Э; Э-И… (Эталонный — Испытуемый, Испытуемый — Эталонный, …). Испытательная установка, показанная на рис. 1.1, содержит [1.5]: · телефонный аппарат (ТА); · переключатель (П); · искусственные абонентскую и соединительную линии (ИАЛ, ИСЛ), имитирующие параметры реальных линий — прямое сопротивление, сопротивление между проводами (сопротивление утечки), емкость линии. Иногда в эти линии вводят генераторы, имитирующие помехи. Помехи будут рассмотрены в дальнейших главах.

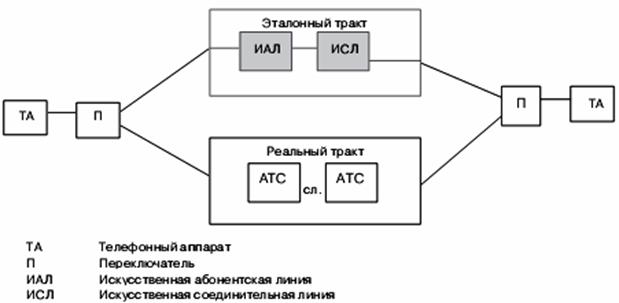

Аудиторы отмечают в своих таблицах оценки разборчивости в двух колонках: одна колонка — для первого произнесения фразы, вторая — при втором. После чего таблицы анализируются и вычисляются "предпочтения" ( Для оценки результатов методом сравнения пользуются заранее заданными нормами. Например, при разности чисел предпочтения менее 15% тракты считаются одинаковыми и испытуемый канал по показателю речи равен эталонному. Поэтому он пригоден для использования в телефонной цепи.
где
Для более тонкой оценки по нескольким объективным параметрам применяют пятибалльную систему оценки аудиторами качества речи. Пример рекомендаций по пятибалльной оценке приведен в таблице 1.2.
При оценке результатов измерений вычисляется средний балл по формуле
где Особенно ухудшение узнаваемости может наблюдаться в системах, использующих особенности речевого аппарата человека, передачи по линии и воспроизведение звуков человеческого голоса (см. [1.2]). Они будут рассмотрены в дальнейших разделах. Испытания могут проводиться в нескольких режимах. Нормальный темп речи — произнесение речи со скоростью, при которой средняя длительность контрольной фразы равна 2,4 с. Ускоренный темп речи — произнесение речи со скоростью, при которой средняя длительность контрольной фразы равна 1,5—1,6 с. Возможны два варианта оценки качества речи: по критерию "лучше/хуже" либо в баллах по пятибалльной шкале. Ниже приводятся рекомендуемая градация интегральной оценки качества речи, прошедшей через тракт (таблица 1.3), градации качества речи по смысловой разборчивости (таблица 1.4) и градации по узнаваемости (таблица 1.5).
В настоящее время, при появлении цифровых методов преобразования и передачи речи с помощью Internet, процесс определения параметров качества речи желательно автоматизировать. Субъективные оценки с помощью человека требуют большого числа испытаний, поскольку их результаты зависят от множества принципиально случайных факторов (настроения участников, состояния здоровья, времени рабочего дня и т. п.). Для уменьшения влияния этих факторов создаются объективные методы испытаний, основанные на инструментальных средствах. В настоящее время определены несколько модификаций стандартизированных методов измерения качества восприятия речи [1.34, 1.38, 1.39]: · PSQM (Perceptual Speech Quality Measure) — измерение качества восприятия речи — экспериментальная версия, предназначенная для оценки качества передачи речи в системе сотовой связи GSM [1.38]; · PESQ — Perceptual Evaluating of Speech Quality — оценка качества восприятия речи [1.39]. На исходящих пунктах в системы автоматизации устанавливаются устройства, производящие следующие действия: 1. автоматическое установление соединения; 2. передачу проверочной последовательности; 3. прием этой последовательности после прохождения по сети на звуковую карту; 4. сравнение между собой переданной и принятой последовательностей. Подобные устройства будут рассмотрены в дальнейшем в разделе, посвященном автоматическим устройствам поддержки эксплуатации (например, автоабонентам). Акустические свойства человеческого ухаТребования к потребительским характеристикам телефонного аппарата определяются в первую очередь свойствами человеческого уха. Главные факторы, влияющие на слышимость, — мощность звукового давления и частота колебаний звука. На рис. 1.2 показана так называемая "диаграмма слуха" [1.1] .

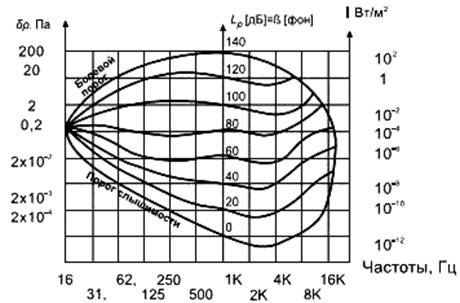

Здесь показаны области частот и звуковых давлений. Звуковое давление, обозначенное Интенсивность пропорциональна квадрату звукового давления.
В определении
или
В этом определении Области показывают звуки, которые воспринимает человеческое ухо. Верхняя кривая показывает порог болевого ощущения, когда волна перестает восприниматься как звук, вызывая в ухе давление и боли. Нижняя кривая показывает порог слышимости. На ней можно увидеть, что в области 1000 Гц звуки воспринимаются в наибольшем диапазоне от наименьшей интенсивности (удельной мощности, звукового давления) до максимального значения. Звук на этой частоте воспринимается при изменении интенсивности от 0 дБ до 140 дБ. Промежуточные кривые показывают точки субъективного показателя При частоте 1000 Гц этот субъективный показатель совпадает с объективными показателями:
Например, при
На уровне порога слышимости (на рисунке 1.2 нижняя кривая) для того чтобы получить одинаково различимый уровень громкости на частоте 16 Гц требуется При высоких значениях звукового давления (на рисунке 1.2 верхние кривые) звук на этих же частотах, отклоняющихся от 1000 Гц, воспринимается громче и раньше наступает болевой порог, чем на частоте 1000 Гц. Например, на частотах 62,5 Гц и 8000 Гц болевой порог наступает при звуковом давлении Есть области звукового давления, где величины громкости и объективные показатели совпадают на больших участках диаграммы. Но, несмотря на это, эффект неравномерной слышимости на различных частотах необходимо учитывать при передаче и приеме речи. Принципы построения микрофона и телефонаМикрофонМикрофон предназначен для преобразования акустической энергии звука в электрическую энергию. Основной принцип действия микрофона состоит в том, что в электрическую цепь включается прибор, изменяющий свои параметры (обычно сопротивление, иногда — емкость) под давлением звуковой энергии [1.24]. Микрофоны классифицируются по признаку преобразования акустических колебаний в электрические и подразделяются на: · угольные; · электростатические (конденсаторные и электретные); · пьезоэлектрические. В качестве основы для преобразования звука в электрический сигнал в микрофоне применялся также кварц и даже световые преобразователи. Микрофоны характеризуются следующими параметрами [1.9]. Чувствительность микрофона (
Величина звукового давления, развиваемая в специальной камере при измерении чувствительности, обычно равна либо 94 дБ (около 2 Па) или 74 дБ (около 0,2 Па) (см. рис.1.2). Например, на расстоянии около метра уровень нормальной речи составляет 60 дБ SPL, уровень 74 дБ SPL — типичная интенсивность звука на расстоянии 30 см от говорящего, 94 дБ SPL — типичная интенсивность звука в 2-3 см от него же. Уровень чувствительности — эта величина чувствительности, выраженная в относительных единицах (дБ). Уровень определяется относительно 1 В. Номинальный диапазон рабочих частот — диапазон частот, в котором микрофон воспринимает акустические колебания и в котором нормируются его параметры. Неравномерность частотной характеристики — разность между максимальным и минимальным уровнями чувствительности микрофона в номинальном диапазоне частот. Характеристика направленности — зависимость чувствительности микрофона (в свободном пространстве, на определенной частоте) от угла между осью микрофона и направлением на источник звука. Уровень собственного шума микрофона — это выраженное в децибелах отношение эффективного значения напряжения шума к напряжению, развиваемому микрофоном, при воздействии на него полезного сигнала с эффективным давлением 0,1 Па. Напряжение шума обусловлено флуктуациями давления в окружающей среде и тепловыми шумами в электрической части микрофона. Согласно задаваемым нормам, напряжение собственного шума должно быть не более Рассмотрим вначале принцип построения угольного микрофона. Угольный микрофонПринцип построения угольного микрофона [1.16] показан на рис. 1.3.
Он содержит угольный порошок, который под влиянием звуковой энергии меняет свою плотность. При большом звуковом давлении он уплотняется и сопротивление току уменьшается, при уменьшении величины звукового давления сопротивление вновь увеличивается. Для нормальной работы угольного микрофона требуется ток 30 мА [1.3]. При напряжении 60 В, которое обычно применяется на российских телефонных станциях, такой ток соответствует сопротивлению 2000 Ом. Это значение включает в себя сопротивление шлейфа (шлейф — это пара проводов, соединяющая телефонный аппарат со станцией) и сопротивление цепей электропитания Максимальный ток, допустимый в микрофоне, равен 60 мА. Дальнейшее увеличение тока может привести к "спеканию" угольного порошка в сплошную массу и выходу микрофона из строя. Поэтому, чтобы ограничить максимальное значение тока в цепи микрофона, на станции в цепь электропитания включают две обмотки реле с сопротивлением по 500 Ом каждое. Это дает возможность даже на самой короткой линии иметь нормальное значение тока. Расчет величины тока, проходящего через угольный микрофонТок, протекающий через микрофон, зависит от его сопротивления, которое меняется в зависимости от звукового давления. Если принять, что на микрофон воздействует синусоидально изменяющееся звуковое давление, то его сопротивление можно представить в виде
(заметим, что при этом минимальное значение сопротивления Ток через микрофон равен
используя формулу разложения, получаем
Это уравнение показывает, что ток представляет сумму сигнала с частотой звукового давления
более высокой частоты (высших гармоник), таких как
и т .д. Эти сигналы вносят искажения, которыми можно пренебречь. Тогда ток микрофона определяется формулой
где Рассмотрим переменную составляющую этой формулы, которая отображает сигнал, порождаемый звуковым давлением. Поскольку
Обычно амплитуду изменения сопротивления микрофона выражают коэффициентом в процентах
Теперь определим оптимальное значение сопротивления микрофона для обеспечения максимального тока звукового сигнала. Считая
приравняв к нулю это уравнение и упростив его, получим
В обычных условиях это равенство выполняется редко, но оно позволяет в определенных пределах выбирать параметры микрофона. Электретные и конденсаторные микрофоныХотя угольные микрофоны дают удовлетворительное качество речи, в технике идет постоянное совершенствование работы микрофонов на других физических основах. В современных телефонных аппаратах широко применяются конденсаторные и электретные микрофоны [1.24], которые имеют повышенные электроакустические и технические характеристики: · широкий частотный диапазон; · малую неравномерность частотной характеристики; · низкие нелинейные и переходные искажения; · высокую чувствительность; · низкий уровень собственных шумов. Один из принципов построения микрофона основан на применении конденсатора, который имеет одну подвижную обкладку и меняет величину емкости в зависимости от звукового давления (рис. 1.4). При колебаниях мембраны ёмкость конденсатора меняется с частотой воздействующего на мембрану звукового давления. В электрической цепи появляется переменный ток той же частоты, и на нагрузочном сопротивлении возникает переменное напряжение, являющееся выходным сигналом микрофона.
Основным недостатком этого принципа является необходимость подключения источника электропитания (мини-аккумулятора). Дальнейшее усовершенствование этого направления — электретные микрофоны. На рис. 1.5 показан один из способов включения электретного микрофона. Электретные микрофоны работают так же, как и конденсаторные, но они предварительно накапливают постоянное напряжение с помощью заряда электрета, тонким слоем нанесенного на мембрану и сохраняющего этот заряд продолжительное время (свыше 30 лет). Поэтому они не нуждаются в дополнительном элементе электропитания. Электретные микрофоны сегодня более предпочтительны, чем угольные, они более чувствительны и дешевы. Однако они имеют недостаток. Они чувствительны к внешним воздействиям, таким, например, как помехи бытовых электроприборов.
Поскольку ЭДС, вырабатываемая микрофоном, мала, ее подают на усилитель, который построен на базе МОП-транзистора и получает электропитание по абонентской линии. Это также позволяет снизить выходное сопротивление до величины не более Некоторые примеры исполнения микрофоновМы рассмотрели теоретические принципы построения микрофонов. На практике приходится решать множество вопросов, связанных с условиями эксплуатации (климатические воздействия, возможность переноса микрофона, акустические требования) и особенностями конкретных материалов, из которых изготавливаются микрофоны. Поэтому рассмотрим некоторые весьма распространенные в России типы капсульных микрофонов МК (микрофон капсульный) модели МК-16 и МК-10 [1.9, 1.26]. Корпус МК-10 (рис. 1.6а) изготовлен из латуни, а внутренняя поверхность покрыта изоляционным лаком. В штампованном корпусе 5 укреплен латунный цилиндрический электрод 1, покрытый сверху слоем палладия. В корпус засыпан угольный порошок 2 (1,25 г).

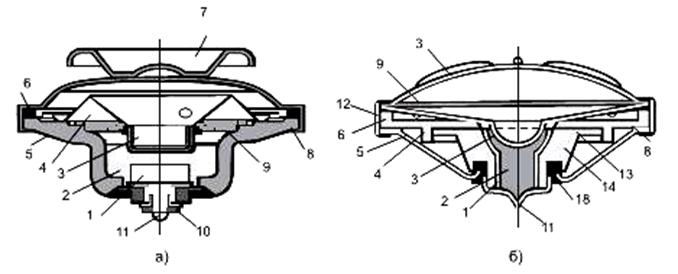

Микрофонные капсюли МК-10 (а) и МК-16 (б): 1,3 — электроды, 2 — угольный порошок, 4 — мембрана, 5, 14 — латунный и фенопластовый корпуса, 6 — основание, 7, 8 — крышки, 9, 13 — влагозащитная и капроновая прокладки (пленки), 10 — изолирующая втулка, 11 — контакт, 12 — ободок Электрод 1 изолирован от корпуса шайбой и втулкой 10. Электрод 3, выполненный из тонкой латуни в виде пустотелой чашечки, укреплен в центре легкой металлической рупорообразной мембраны 4, края которой закреплены кольцом. Электрод 3 погружен в угольный порошок 2 (поверхность электрода, соприкасающаяся с угольным порошком, покрыта слоем палладия). Между мембраной и угольным порошком находится эластичная пленка 9, которая крепится между двумя полыми цилиндрическими стаканчиками подвижного электрода вместе с мембраной. Сверху мембрана завальцована крышкой 8 с отверстиями для прохождения звуковых волн. Над крышкой 8 находится вторая крышка 7, которая задерживает влагу. В микрофоне даже в горизонтальном положении сохраняется цепь прохождения тока от одного электрода к другому, так как почти весь объем камеры микрофона заполнен порошком, в который глубоко погружены электроды. Поэтому микрофонный капсюль МК-10 считается безобрывным, обладает удовлетворительной влагостойкостью и достаточной механической прочностью. В телефонных сетях применяют низко, средне - и высокоомные микрофоны. Различное сопротивление микрофонов зависит от величины зерен угольного порошка и их термической обработки. В микрофонном капсюле МК-16 (рис. 1.6б) основание 6 имеет форму фигурного кольца с двумя бортиками по окружности. На верхнем бортике (с большим диаметром) расположена мембрана 4 из фольги, на которой укреплен латунный электрод 3, имеющий форму колпачка. Мембрана 4 сверху покрыта влагозащитной пленкой 9. Внутри нижнего бортика с меньшим диаметром расположен корпус 14 с отверстием в середине. Полый латунный электрод 1 завальцован внутрь корпуса 14. Верхняя часть электрода имеет сферическую форму, а нижняя часть — трубчатую. Латунный колпачковый контакт 11 завальцован с внешней стороны в латунный электрод 1. Пространство между электродами наполняется угольным порошком. Нижняя кромка латунного корпуса 5 и кромка колпачкового контакта 11 изолированы друг от друга и помещены в выемке корпуса 14. Микрофонные капсюли импортных телефонных аппаратов отличаются от отечественных капсюлей в основном размерами. Поэтому при установке импортных капсюлей в отечественные микротелефоны применяют специальные кольца и шайбы. Микрофонный капсюль МК-16, устанавливаемый в телефонных аппаратах системы центральной батареи (ЦБ), имеет сопротивление 180 Ом. По степени устойчивости к климатическим воздействиям микрофонные капсюли подразделяются на нормальные (Н) и устойчивые (У) для таксофонов. Основным электроакустическим параметром, определяющим качество работы микрофона как преобразователя, является его чувствительность. Зависимость чувствительности микрофона от частоты при постоянных значениях звукового давления и тока питания микрофона называют частотной характеристикой микрофона. На рис. 1.7 приведен пример частотных характеристик чувствительности угольных микрофонов [1.26].

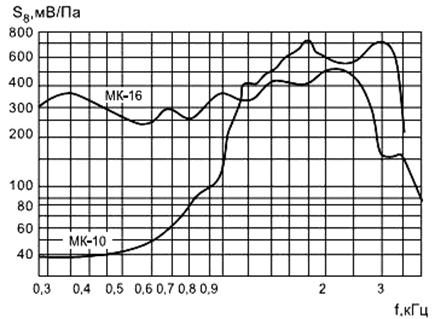

Чувствительность угольного микрофона на различных частотах различна. Резкое возрастание чувствительности на определенной частоте разговорного спектра обусловлено резонансом, возникающим при совпадении частоты звуковых колебаний с частотой собственных колебаний мембраны. Неравномерный характер частотной характеристики вызывает амплитудно-частотные искажения, которые воспринимаются на слух как искажение тембра голоса при телефонном разговоре. Но изменением акустической системы микрофона можно изменять характер частотной зависимости чувствительности микрофона. Качество микрофона характеризуется также зависимостью переменной ЭДС, развиваемой микрофоном, от изменения звукового давления, действующего на мембрану. Эта зависимость называется амплитудной характеристикой микрофона. Она (в определенном диапазоне звуковых колебаний) должна быть линейной, т. е. переменная ЭДС изменяется пропорционально звуковому давлению. Чем больше диапазон звуковых давлений, в котором эта пропорциональность сохраняется, тем лучше микрофон. Крик или разговор повышенной громкости перед микрофоном хотя и увеличивает отдаваемую микрофоном мощность, однако не всегда приносит пользу, так как ясность (разборчивость) речи при этом снижается из-за появления искажений. На рис. 1.8 показаны примеры частотных характеристик уровня чувствительности для некоторых типов электретных микрофонов [1.24]. Они измеряются относительно 1В и указаны в дБ на Па. Неравномерность частотной характеристики чувствительности в номинальном диапазоне частот для микрофона МКЭ-3 не более 12 дБ, а для МКЭ-378 — не более +2 дБ.

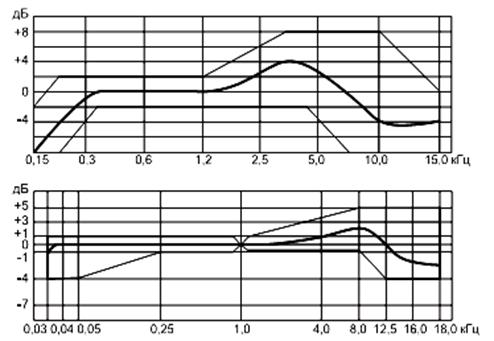

Размытые линии на диаграмме показывают разброс параметров, который может быть значительным. При этом надо учитывать, что электретные микрофоны содержат усилители в виде МОП-транзисторов (рис. 1.5). Потребляемый ток микрофонов — не более 70 мкА. Коэффициент гармоник на частоте 1000 Гц при звуковом давлении 3 Па для микрофонов МКЭ-378 — не более 1%. Принципы построения электромагнитного телефонаНаиболее распространенной является электромагнитная схема телефона (рис. 1.9а). При этом телефон содержит электромагнит, состоящий из обмотки, сердечника и железной пластинки. Под влиянием тока, приходящего из линии, в телефоне вырабатывается электромагнитная энергия, которая приводит в действие металлическую пластину. Движение этой пластины порождает звук. Рассматриваемая конструкция имеет один недостаток. Он заключается в том, что порождаемое магнитное поле не зависит от полярности проходящего тока. На любое увеличение тока электромагнит отвечает увеличением магнитной силы, независимо от полярности, и на синусоидальный сигнал порождает однополярный поток (рис. 1.9б), который вызывает искажение речи. Поэтому вводится постоянное подмагничивание.

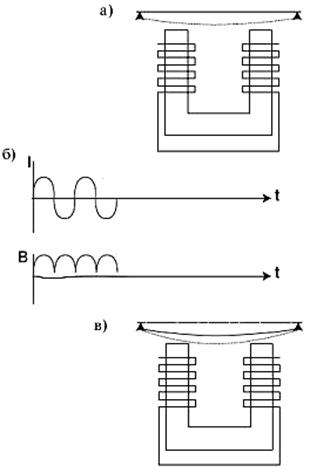

Рис. 1.9. Принципы построения электромагнитного телефона. На рис. А и В сплошные линии показывают исходное состояние мембраны, а прерывистые – колебания мембраны. На рис. А колебания односторонние. На рис. В исходное положение мембраны из-за исходного подмагничивания вогнутое и колебания идут в две стороны Дифференциальный принцип построения телефонаВ телефоне, основанном на этом принципе, электромагнитная цепь совместно с механической частью мембраны построена таким образом, что передает различные полярности значений тока колебаниями мембраны в различные стороны от нейтрального положения (рис. 1.10).
Рис. 1.10. Принцип работы телефона с дифференциальной рабочей цепью Микрофон содержит дифференциальную систему, а обмотки создают два противоположных потока. Имеются также рычаги, один из которых воздействует на мембрану вверх и вниз до нейтрального положения, а другой — вниз и вверх до нейтрального положения. Таким образом, в зависимости от полярности тока мембрана принимает два различных положения. При этом искажения, которые возникают в обычной цепи без подмагничивания, устраняются за счет усложнения механической системы. Некоторые примеры выполнения телефоновНекоторые примеры реальных телефонов приведены на рис. 1.11.

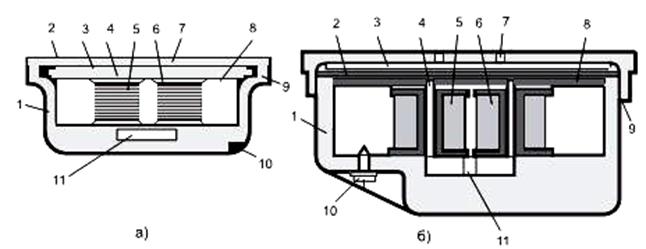

Рис. 1.11. Телефонные капсюли: а) ТА-4; б) ТК-67 1 — корпус, 2 — крышка, 3 — мембрана, 4 — полюсные надставки, 5 — электрообмотки, б — каркас катушки, 7 — отверстие, 8 — защитная прокладка, 9 — резьба, 10 — контактный винт, 11 — постоянный магнит. Телефонный капсюль имеет пластмассовый корпус 1, в дно которого впрессован постоянный магнит 11с полюсными надставками 4. На свободные концы надставок надеты катушки электромагнита телефона. Обмотки катушек соединены последовательно, а их свободные концы припаяны к штифтам, которые впрессованы в корпус телефона. С нижней стороны в штифты ввернуты контактные винты, с помощью которых телефон подключается к схеме ТА. Сверху телефонный капсюль закрыт крышкой 2, которая навинчивается на корпус. В крышке имеются отверстия 7. Для оценки качества телефона как преобразователя электрических колебаний в звуковые используют понятие чувствительности телефона. Чувствительностью телефона Частотная характеристика чувствительности телефона показывает зависимость чувствительности телефона от частоты при постоянном значении напряжения, приложенного к его зажимам. Частотная характеристика чувствительности неравномерна по сравнению с телефонами, имеющими специальные акустические перегородки. Для выравнивания частотной характеристики чувствительности телефона в его механико-акустическую систему вводят пластмассовую перегородку, которая делит на две части объем под мембраной. Перегородка имеет форму диска с двумя отверстиями, затянутыми шелком, и двумя отверстиями для полюсных надставок, и кладется в специальный паз корпуса таким образом, чтобы полюсные надставки выступали над ней. Объем воздуха между мембраной и акустической перегородкой вместе с воздухом, колеблющимся в отверстиях перегородки, демпфирует (уменьшает) колебание мембраны на резонансной частоте и тем самым выравнивает частотную характеристику чувствительности телефона. На рис. 1.12 приведены основные параметры телефонов ТА-4, ТК-67, ТК-67 [1.12].
Краткие итоги· Основные потребительские характеристики — это получаемые параметры речи: слоговая, фразовая разборчивость, качество речи по смыслу и узнаваемости. · Слоговая и фразовая разборчивость зависит не только от телефонного аппарата, но и от всей системы передачи. · Слоговая (фразовая) разборчивость определяется отношением правильно принятых по испытуемому тракту слогов (фраз) к общему числу принятых и выражается в процентах. · Узнаваемость речи — это возможность слушателя по звучанию голоса определять конкретного человека, известного ему ранее. · Смысловая разборчивость — степень правильного определения информационного содержания речи. · Интегральное качество — общее впечатление слушателя от воспринимаемой речи. · Для определения качества речи применяется испытательная установка, содержащая телефонный аппарат, переключатель, искусственные абонентскую и соединительную линии. · Искусственные абонентская и соединительная линии содержат элементы, позволяющие имитировать основные параметры этих линий (прямое сопротивление и сопротивление между проводами (сопротивление утечки), емкость линии) и дают возможность имитировать помехи, воздействующие на эти линии. · Оценка проводится по таблицам предпочтений при сравнении речи, полученной по эталонному и реальному трактам. · Для оценки параметров качества речи по пятибалльной системе предлагаются таблицы критериев. · Испытания могут проводиться в нескольких режимах. o Нормальный темп речи — произнесение речи со скоростью, при которой средняя длительность контрольной фразы равна 2,4 с. o Ускоренный темп речи — произнесение речи со скоростью, при которой средняя длительность контрольной фразы равна 1,5-1,6 с. · Процесс оценки качества речи может быть автоматизирован. · Главные факторы, влияющие на слышимость, — это мощность звукового давления и частота колебаний звука. · Эти величины определяются с помощью трех взаимосвязанных характеристик. o Звуковое давление, обозначенное o Удельная мощность, обозначаемая — o Интенсивность (относительная безразмерная величина, обозначаемая · В определении · В области 1000 Гц звуки воспринимаются в наибольшем диапазоне от наименьшей интенсивности (удельной мощности, звукового давления). · Для преобразования акустической энергии в электрическую служит микрофон. · Для преобразования электрической энергии в акустическую служит телефон. · Микрофоны бывают угольные, конденсаторные, пьезоэлектрические. · Угольный микрофон содержит угольный порошок, который под влиянием звуковой энергии меняет свою плотность. · Конденсаторные микрофоны основаны на применении конденсатора, который имеет одну подвижную обкладку и меняет величину емкости в зависимости от звукового давления. · Электретные микрофоны предварительно накапливают постоянное напряжение с помощью заряда электрета, тонким слоем нанесенного на мембрану и сохраняющего этот заряд продолжительное время (свыше 30 лет). · Пьезоэлектрические микрофоны вырабатывают ЭДС при воздействии звукового давления. · Конструкция угольных микрофонов обеспечивает устойчивость к внешним условиям и безобрывность микрофона при его различных положениях. · Чувствительность угольного микрофона на различных частотах различна. Резкое возрастание чувствительности на определенной частоте разговорного спектра обусловлено резонансом, возникающим при совпадении частоты звуковых колебаний с частотой собственных колебаний мембраны. · Амплитудная характеристика микрофона характеризует зависимость переменной ЭДС, развиваемой микрофоном, от изменения звукового давления, действующего на мембрану. · Частотные характеристики уровня чувствительности микрофонов измеряются относительно 1 В. Задачи и упражнения1. Используя рис. 1.1, нарисуйте схему автоматизированного испытания методом сравнения с устройством, устанавливающим соединение и принимающим речевые образцы на приеме. Какие устройства должны быть на исходящем конце для передачи образцов речи? Какие устройства должны быть на приемном конце для приема образцов речи? По каким параметрам может проводиться анализ совпадения этих образцов? 2. Как будет воздействовать ускорение темпа речи на качество ее передачи при различных скоростях передачи цифрового тракта? Например, для низкоскоростного (скорость цифрового потока менее 16 КГц) и высокоскоростного трактов (скорость цифрового потока более 16 КГц). 3. Какие из факторов, перечисленных в этом разделе, влияют (улучшают, ухудшают) на качество речи? 4. Как, по вашему мнению, на качество речи влияет увеличение мощности передачи речи? 5. Пусть заданы значения звукового давления: 1. 2. 3. 4. 5. 6. 7. Используя пороговое значение звукового давления, вычислите интенсивности звука. 6. Пусть заданы значения звукового давления: 1. 2. 3. 4. 5. 6. 7. Используя пороговое значение удельной мощности, вычислите интенсивности звука. 7. Пусть заданы значения интенсивности в дБ: 1. 2. 3. 4. 5. 6. 7. Используя пороговое значение удельной мощности, вычислите удельную мощность звука. 8. Определите по рис. 1.7 уровень чувствительности микрофона МК-10 (в дБ) при следующих частотах: o 0,3 КГц o 2 КГц; o 3 КГц. 9. Определите неравномерность уровня чувствительности микрофона МК-10. 10. Определите рис. 1.7 уровень чувствительности микрофона МК-16 (в дБ) при следующих частотах: o 0,3 КГц; o 2 КГц; o 3 КГц. 11. Определите неравномерность уровня чувствительности микрофона МК-16 и сравните ее с величиной по п. 2. 12. Проведите такие же вычисления по рис. 1.8 для микрофонов МКЭ-3 и МКЭ-378, взяв частоты крайних точек рабочего диапазона. 13. Рассчитайте максимальный ток, порождаемый звуковым давлением, если: o § исходное сопротивление микрофона 400 Ом; § коэффициент изменения сопротивления при звуковом давлении § сопротивление линии 1000 Ом. o § исходное сопротивление микрофона 400 Ом; § коэффициент изменения сопротивления при звуковом давлении § сопротивление линии 400 Ом. o § исходное сопротивление микрофона 1000 Ом; § коэффициент изменения сопротивления при звуковом давлении § сопротивление линии 1000 Ом. o § исходное сопротивление микрофона 400Ом; § коэффициент изменения сопротивления при звуковом давлении § сопротивление линии 1000 ОМ. Оцените полученные результаты. 14. Определите по рис. 1.12 уровень чувствительности телефонов ТК-47, ТК-67, ТА-4 (в дБ) при следующих частотах: o 0,3 КГц; o 2 КГц; o 3 КГц. 15. Укажите элементы микрофона на рис. 1.3 и на рис. 1.7. 16. Укажите элементы телефона на рис. 1.9а и на рис. 1.11. |
