ТЕХНИЧЕСКОЕ ЗАДАНИЕ
на выполнение технологической работы
«ИССЛЕДОВАНИЙ МОЛНИЕЗАЩИТЫ РЕЗЕРВУАРОВ И НЕЗАВЕРШЕННЫХ МОЛНИЕВЫХ РАЗРЯДОВ НА КРУПНОМАСШТАБНЫХ МОДЕЛЯХ»
Москва
2016
1 Наименование проводимой разработки
1.1 Технологическая работа «Исследований молниезащиты резервуаров и незавершенных молниевых разрядов на крупномасштабных моделях» (далее – ТР).
1.2 Вид разработки – технологическая работа.
1.3 Характеристика планируемого результата:
- научно-технический отчет, включающий результаты экспериментов, заключение об эффективности электростатических экранов, влиянии климатических факторов на возникновение незавершенных разрядов и доработанные технические требования по защите дыхательной арматуры резервуаров от незавершенных разрядов (при необходимости);
- научно-технический отчет, включающий результаты экспериментов, заключение об эффективности и надежности тросовой и стержневой системы молниезащиты и рекомендации по ее доработке (при необходимости).
2 Срок исполнения
Дата начала разработки – с момента заключения договора.
Дата окончания разработки – 15.11.2016.
3 Область применения разработки
3.1 Исследования молниезащиты необходимы для разработки нормативно-технической документации по молниезащите организаций системы «Транснефть».
3.2 Основными проблемными вопросами, решаемыми в результате проведения технологической работы являются:
- отсутствие в нормативной документации Российской Федерации технических решений по защите резервуаров от незавершенных искровых разрядов;
- отсутствие результатов экспериментальных исследований молниезащиты выполненных на крупномасштабных моделях резервуаров нефти и нефтепродуктов.
4 Цель разработки и ожидаемые результаты
4.1 Целью технологической работы является проведение исследований, необходимых для разработки нормативно-технической документации по обеспечению молниезащиты объектов организаций системы «Транснефть».
5 Основные параметры и технические требования
5.1 Исследования по молниезащиты должны включать:
- испытания, предусматривающие моделирование незавершенных молниевых разрядов в стримерной и лидерной форме, возникающих на дыхательных клапанах резервуаров при ударах молнии в молниеотводы. Испытания должны выполняться на дыхательном клапане типа КДС-1500 или аналог (масштаб 1:1) с установленными и не установленными электростатическими экранами. Цель испытаний – экспериментальное подтверждение явления развития незавершенных разрядов, определение по проведенным экспериментам фактической эффективности защитных свойств электростатических экранов и доработки технических требований по защите резервуаров от незавершенных разрядов (при необходимости). Состав и объем проводимых испытаний должно быть достаточным для определения эффективности электростатических экранов и доработки технических требований по защите дыхательной арматуры резервуаров от незавершенных разрядов (при необходимости). С целью определения влияния внешних климатических факторах испытаний должны проводится при различных климатических условиях (температура, влажность). Требования к климатическим условиям должны быть определен в программе испытаний.
- испытания, предусматривающие моделирование молниевых разрядов на моделях резервуаров с тросовой и стрежневой системой молниезащиты. Испытания должны выполняться на макетах двух резервуаров РВСП-20000 (масштабе не менее 1:10) с системой молниезащиты выполненной стержневыми и тросовыми молниеотводами, с использованием длинной отрицательной искры в качестве аналога лидера молнии. Цель испытаний — экспериментальное определение эффективности тросовой и стержневой молниезащиты на крупномасштабных моделях резервуаров и молниеотводов и определение наиболее эффективной молниезащиты. Состав и объем проводимых испытаний должен быть достаточными для сравнительной оценки эффективности тросовой и стержневой молниезащиты, при этом количество эксперименторв должно быть не менее 300 шт. для молниезащиты выполненной тросовыми и стержневыми молниеотводами.
5.2 Испытательное оборудование должно быть аттестовано в соответствии с
ГОСТ Р 8.568-97 «Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения». Средства измерений, используемые при проведении испытаний, должны быть утвержденного типа и внесены в Федеральный информационный фонд по обеспечению единства измерений, должны иметь действующие отметки о поверке/калибровке.
5.3 Программа и методика испытаний должна соответствовать требованиям
ГОСТ 2.106-96 «Единая система конструкторской документации. Текстовые документы».
5.4 При проведении имитационного моделирования молниевых разрядов должны фиксироваться внешние воздействующие факторы (температура, влажность).
5.5 Оформление протоколов испытаний должно выполняться в соответствии с требованиями ГОСТ ИСО/МЭК 17025-2009 «Общие требования к компетентности испытательных и калибровочных лабораторий».
5.6 Результаты измерений должны обрабатываться в соответствии с
ГОСТ Р 8.736-2011 «Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»
5.7 Модели резервуаров РВСП-20000 (масштаб 1:10) должны включать все элементы крыши, возвышающиеся на высоту более 1 м над ней в соответствии с действующими типовыми проектными решениями. Схема конструкции резервуара приведена в приложении А. Схемы КДС-1500 приведена в Схема молниезащиты РВСП-20000 выполненная тросовыми и стержневыми молниеотводами приведена в Технические решения по защите электростатическими экранами приведена в
5.8 Испытания должны выполняться на генераторе импульсного напряжения с максимальным выходным напряжением не менее 5 MB. При проведении имитационного моделирования молниевых разрядов на макетах резервуаров нисходящий лидер молнии должен формироваться со стержневого электрода, расположенного над землей на высоте равной не менее 4 высот молниеотводов. При испытаниях, предусматривающих моделирование незавершенных разрядов, внешнее электрическое поле должно создаваться плоскостью, расположенной над землей на высоте не менее 10 м.
6 Потребность в результатах разработки (планируемые направления применения результата)
Разработка нормативно-технической документации необходима для повышения уровня надежности объектов магистральных нефтепроводов и нефтепродуктопроводов.
7 Научно-технический задел и взаимосвязь с другими работами
При выполнении технологической работы рекомендуется учитывать требования следующих нормативных документов:
- ГОСТ 7.32-2001 Система стандартов по информации, библиотечному и издательскому делу. Отчет о научно-исследовательской работе. Структура и правила оформления
- ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
- ГОСТ Р 8.736-2011 Государственная система обеспечения единства измерений. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения
- ГОСТ ИСО/МЭК 17025-2009 Общие требования к компетентности испытательных и калибровочных лабораторий
- РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»,
- СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций»,
- ВСП 22-02-07 МО РФ «Нормы по проектированию, устройству и эксплуатации молниезащиты объектов военной инфраструктуры» и требования:
- IEC 62305-1:2010 Защита от молнии. Часть 1. Общие принципы,
- IEC 62305-2:2010 Менеджмент риска. Защита от молнии. Часть 2. Оценка риска,
- IEC 62305-3:2010 Защита от молнии. Часть 3. Физические повреждения конструкций и опасность для жизни,
- IEC 62305-4:2010 Защита от молнии. Часть 4. Электрические и электронные системы внутри конструкций.
8 Стадии и этапы разработки
Технологическая работа выполняется в один этап.
Участие в разработке программы и методика испытаний. Изготовление макетов резервуаров и элементов молниезащиты, приобретение дыхательной арматуры. Проведение испытаний молниезащиты. Разработка и согласование с Транснефть» научно-технического отчета, включающего результаты экспериментов, заключение об эффективности электростатических экранов, влиянии климатических факторов на возникновение незавершенных разрядов и доработанные технические требования по защите дыхательной арматуры резервуаров от незавершенных разрядов (при необходимости). Разработка и согласование с Транснефть» научно-технического отчета, включающего результаты экспериментов, заключение об эффективности и надежности тросовой и стержневой системы молниезащиты и рекомендации по ее доработке (при необходимости).
Форма и вид отчетности:
Согласованные с Транснефть»
- программа и методика проведения испытаний;
- отчет по изготовлению макетов резервуаров, дыхательной арматуры и элементов молниезащиты;
- научно-технический отчет, включающий результаты экспериментов, заключение об эффективности электростатических экранов, влиянии климатических факторов на возникновение незавершенных разрядов и доработанные технические требования по защите дыхательной арматуры резервуаров от незавершенных разрядов (при необходимости);
- научно-технический отчет, включающий результаты экспериментов, заключение об эффективности тросовой и стержневой системы молниезащиты и результаты анализа влияния внешних климатических факторов на эффективность системы молниезащиты.
Дата начала первого этапа – с момента заключения договора.
Дата окончания разработки – 15.11.2016.
9 Требования к защите результатов разработки
9.1 Состав и комплектность отчетных материалов, представляемых для защиты результатов работ, уточняется при заключении договора на выполнение ТР и устанавливается в техническом задании и календарном планом выполнения работ.
9.2 В случае, рассмотрения отчетных материалов на заседании Научно-технического совета Транснефть» или его секции, Исполнитель готовит соответствующие материалы и при необходимости принимает участие в защите отчетных материалов на указанном заседании.
9.3 Отчетные материалы должны представляться в соответствии с требованиями ГОСТ 7.32-2001, протоколы испытаний должны быть выполнены в соответствии с
ГОСТ ИСО/МЭК 17025-2009.
9.4 В комплект документов, предназначенных для передачи заказчику, должны входить отчетные материалы в 3 (трех) экземплярах и в электронной форме на стандартных носителях в 1 (одном) экземпляре.
9.5 Под передаваемыми материалами в электронном виде подразумеваются файлы в форматах doc, dwg. Исходные материалы, которые использовались при работе над файлами, должны представляться в форматах и редакциях (MS Office, AutoCAD, файлы с расширением doc, dwg), в которых они были выполнены Исполнителем.
10 Результаты разработки
10.1 Научно-технический отчет, включающий результаты экспериментов, заключение об эффективности электростатических экранов, влиянии климатических факторов на возникновение незавершенных разрядов и доработанные технические требования по защите дыхательной арматуры резервуаров от незавершенных разрядов (при необходимости);
10.2 Научно-технический отчет, включающий результаты экспериментов, заключение об эффективности и надежности тросовой и стержневой системы молниезащиты и рекомендации по ее доработке (при необходимости).
Приложение А
Схема конструкции РВСП-20000

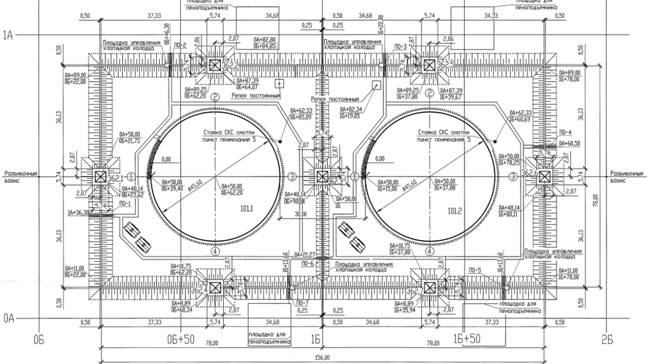

Рис. А.1 – Схема расположения резервуаров

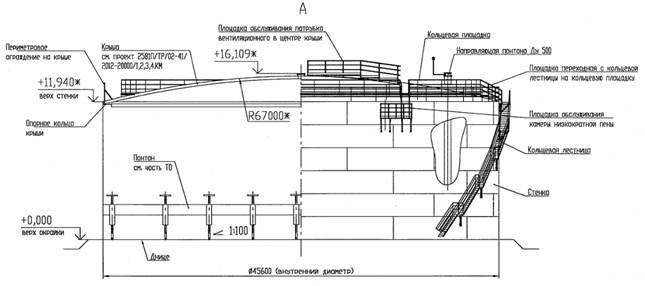

Рис. А.2 – Схема конструкции резервуара

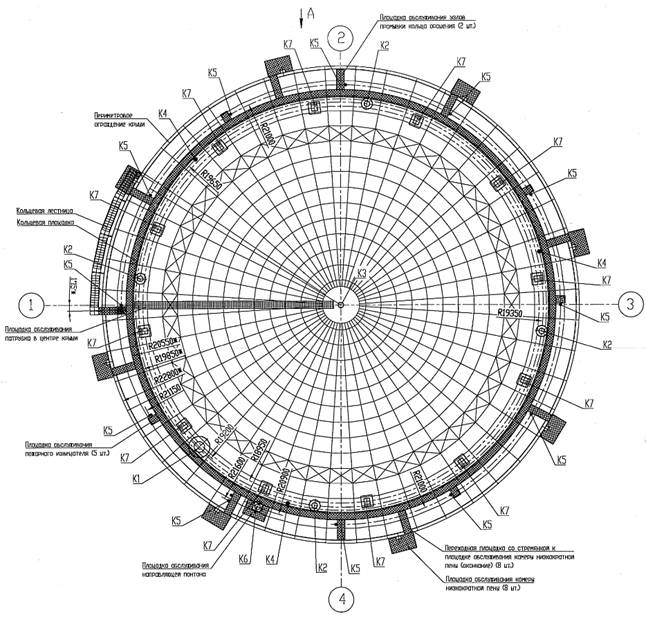

Рис. А.3 – Схема конструкции крыши

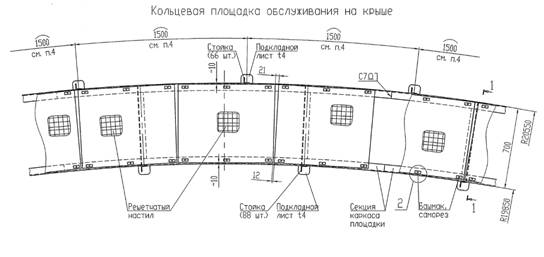

Рис. А.4 – Схема конструкции кольцевой площадки обсуживания на крыше резервуара
Приложение Б
Схема конструкции дыхательной арматуры

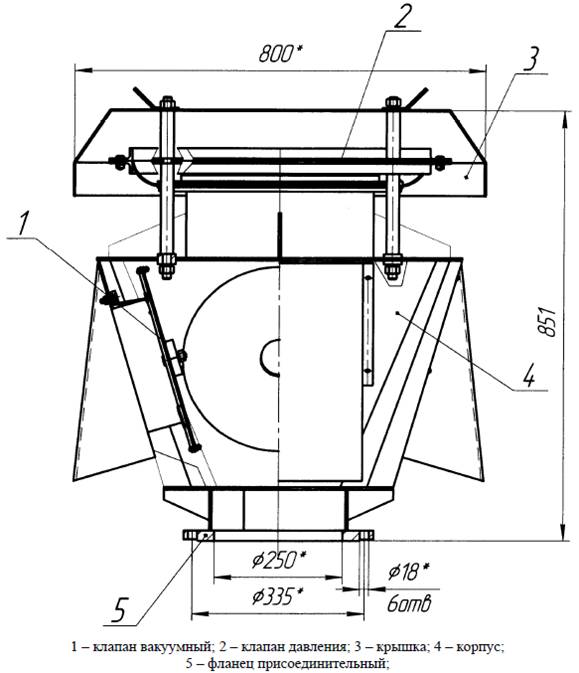

Рис. Б.5 – Схема конструкции дыхательного клапана
Приложение В
Схема молниезащиты РВСП-20000 выполненная тросовыми и стержневыми молниеотводами

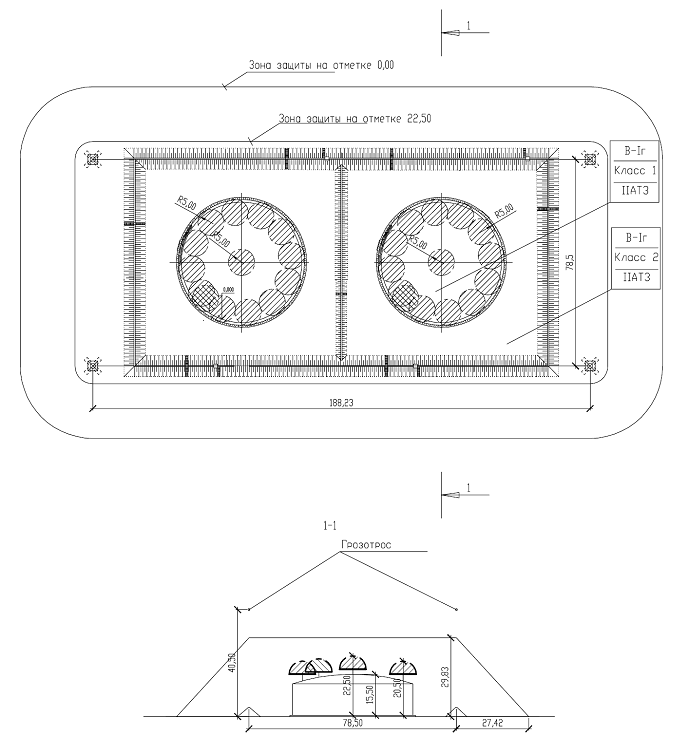

В.1 - Схема молниезащиты РВСП-20000 выполненная стержневыми молниеотводами
В.2 – Схема молниезащиты РВСП-20000 выполненная тросовыми молниеотводами
Приложение Г
Технические решения по защите электростатическими экранами
Г.1 Технические решения по защите дыхательной арматуры
Рис. Г.1 – Технические решения по защите дыхательной арматуры
Для защиты дыхательной арматуры от незавершенных разрядов на дыхательную арматуру устанавливается тороидальный экран выполненный из трубы по ГОСТ 11068-81 или ГОСТ 8734-75 (rэкр=83 мм, Rэкр =500 мм, толщина стенки трубы – 2 мм).
Г.2 Технические решения по защите периметрального ограждения

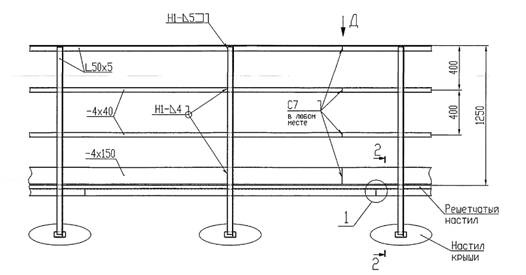

Периметральное ограждение крыши резервуара по всему периметру крыши выполнять из труб круглого сечения, диаметр 60 мм по ГОСТ 8734-75.
